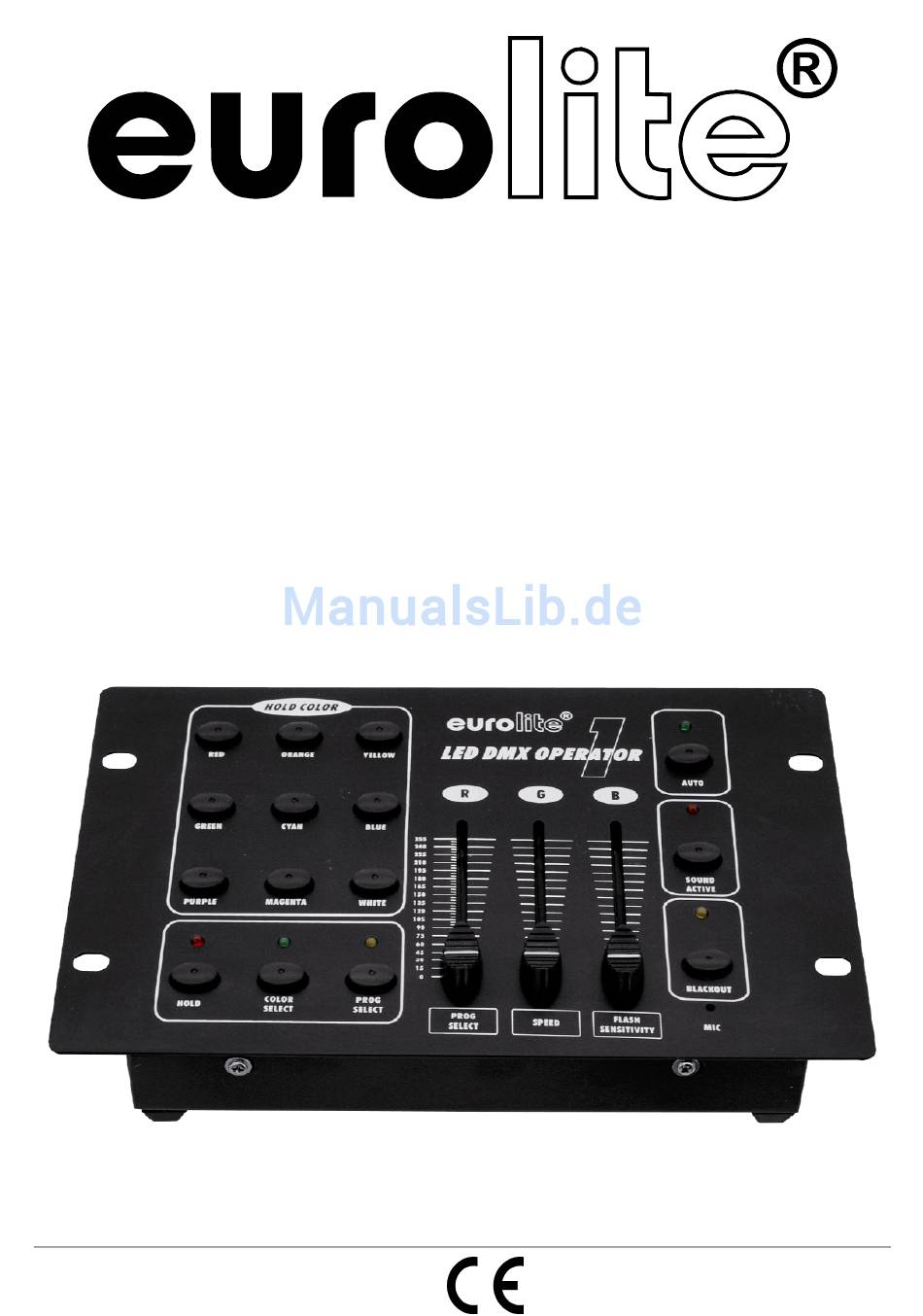

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL DMX LED Operator 1 5-channel Lighting Controller Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummer / This user manual is valid for the article number: 70064501 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/16 00041883.DOC, Version 1.2... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE DMX LED Operator 1 entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Seite 4: Bestimmungsgemässe Verwendung
Der Aufbau entspricht der Schutzklasse III. Das Gerät darf niemals ohne einen geeigneten Transformator betrieben werden. Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen. Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden, nicht unter den Garantieanspruch fallen. -
Seite 5: Gerätebeschreibung
4. GERÄTEBESCHREIBUNG The easy way... Beim EUROLITE DMX LED Operator 1 handelt es sich um einen DMX-Controller, der speziell für die EUROLITE LED-Scheinwerfer und -Effekte mit 5 DMX-Kanälen entwickelt wurde. Der Controller verfügt über vorprogrammierte Presets und Farben, die sich einfach auf Knopfdruck hervorrufen lassen. -
Seite 6: Geräteübersicht
4.2 Geräteübersicht Übersicht über die Bedienelemente 1) Farb-Tasten für Select-Color Modus 2) HOLD-Taste 3) SELECT-COLOR MODUS Taste 4) PROGRAM SELECT MODUS Taste 5) PROGRAM SELECT Kanalfader 6) GESCHWINDIGKEIT Kanalfader 7) FLASH FREQUENZ/EMPFINDLICHKEIT Kanalfader 8) Mikrofon 9) BLACKOUT-Taste 10) MUSIKSTEUERUNG-Taste 11) AUTO-Taste 12) R G B Tasten Rückseite: 13) DMX Out... -
Seite 7: Setup
Kabel erfolgen. Die Steckverbindung geht über 3-polige XLR-Stecker und -Kupp- lungen. Aufbau einer seriellen DMX-Kette: Verbinden Sie den DMX-Ausgang des DMX LED Operator 1 mit dem DMX-Eingang des nächsten Gerätes. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Gerätes bis alle Geräte angeschlossen sind. -
Seite 8: Auto-Modus
Schieben Sie den Speed-Kanalfader auf die gewünschte Geschwindigkeit. (Bei statischen Einstellungen ungültig). Schieben Sie den Flash/Sensitivity-Kanalfader auf die gewünschte Flash-Frequenz. (Im Musikgesteuerten Modus dient dieser Fader zur Empfindlichkeitsregelung). 6.3 Auto-Modus Im Auto-Modus können Sie das Auto Programm als endlos Schleife ansteuern. Drücken Sie die AUTO-Taste und die LED leuchtet grün. -
Seite 9: Reinigung Und Wartung
8. REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich keine zu wartenden Teile. -
Seite 10: Introduction
- download the ultimate version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen a EUROLITE DMX LED Operator 1. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Seite 11: Operating Determinations
4. DESCRIPTION The easy way... The EUROLITE DMX LED Operator 1 is a DMX-controller especially designed for the EUROLITE LED-spots and LED-effects with 5 DMX-channels. This controller features pre-programmed presets and colours, which can easily be displayed by pressing one button. - Seite 12 Strobe (increasing) * If the device does not feature Sound Control, then channel 5, value 1-5 is OFF. The EUROLITE DMX LED Operator 1 is suitable for the following devices: EUROLITE LED PS-36/10 RGB Spot 30° ......No. 51913505 EUROLITE LED PS-86 RGB Spot 30° ......No. 51913510 EUROLITE LED PS-86 RGB Flood 120°...
-
Seite 13: Overview
4.2 Overview Overview of the control elements 1. Color-buttons für SELECT-COLOR MODE 2. HOLD button 3. SELECT-COLOR MODE Button 4. PROGRAM SELECT MODE Button 5. PROGRAM SELECT channel fader 6. SPEED channel fader 7. FLASH FREQUENCY/SENSITIVITY channel fader 8. Microphone 9. -
Seite 14: Setup
Building a serial DMX-chain: Connect the DMX-output of the DMX LED Operator 1 with the DMX-input of the nearest device. Always connect one output with the input of the next fixture until all fixtures are connected. -
Seite 15: Sound Control-Mode
6.4 Sound Control-Mode The sound-control works via the built-in microphone. Press the SOUND ACTIVE-button - the LED lites up red. Push the Flash/Sensitivity-channel-fader to the desired sensitivity. The Prog Select-channel-fader and the Speed-channel-fader are void in this mode. 6.5 Hold Via this button, the Pause Function is set. -
Seite 16: Technical Specifications
9. TECHNICAL SPECIFICATIONS Power supply: 12 V DC, 300 mA, via power unit included in the delivery Power consumption: 3.6 W Number of control-channels: Integrated programs: Sound-control: via built-in microphone DMX 512-output: 3-pin XLR-connector Dimensions (LxWxH): 220 x 140 x 48 mm Weight: 1 kg Please note: Every information is subject to change without prior notice.
