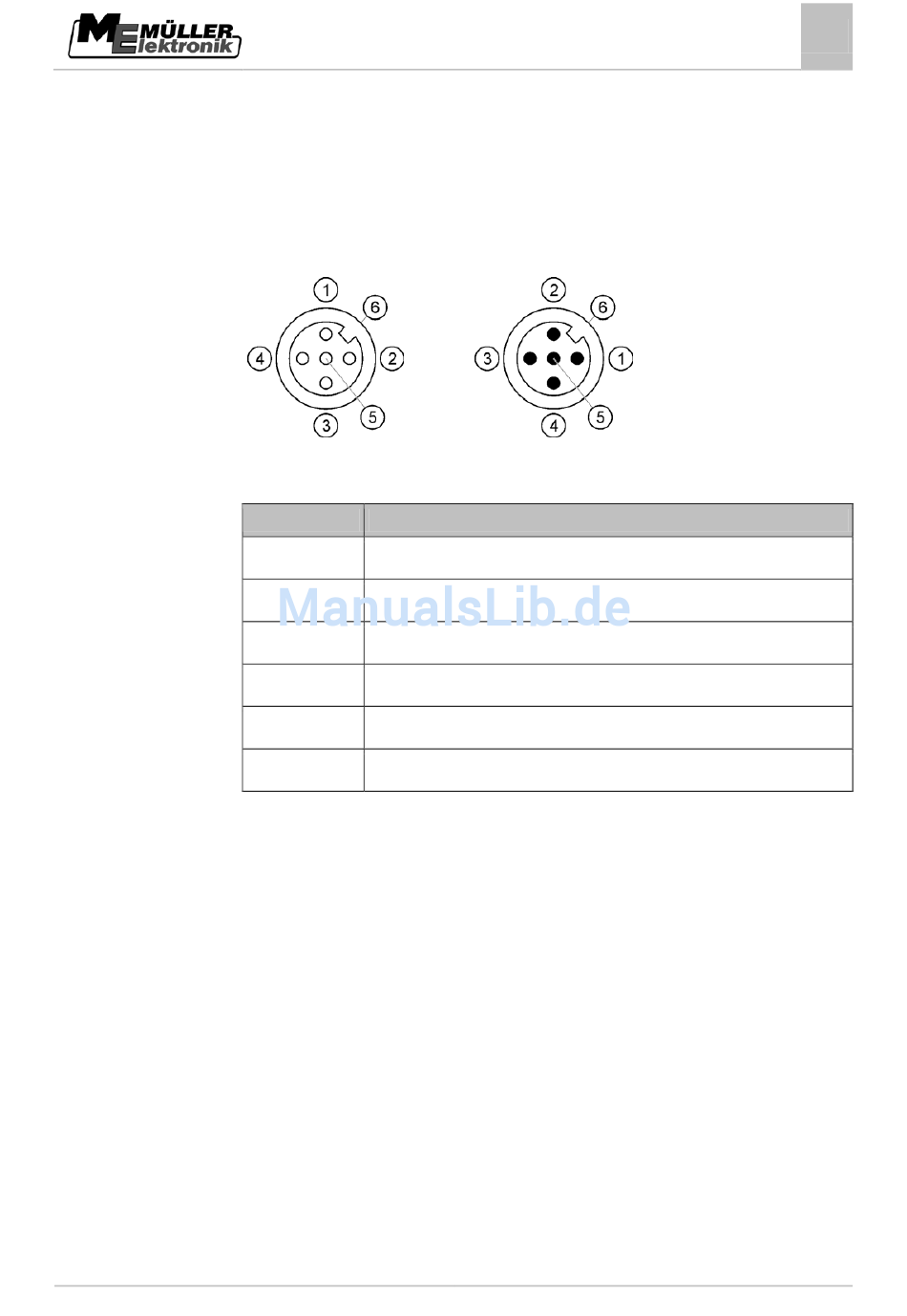

Pinbelegung der Kameraanschlüsse 1 und 2
Die Anschlüsse 1 und 2 dienen zum Anschließen einer analogen Kamera. Beide Anschlüsse sind
gleich belegt.
Die Anschlüsse 1 und 2 sind 5-polige, A-codierte M12 Buchsen. Die Belegung können Sie in der
folgenden Tabelle ablesen.
Pinbelegung der Buchse (im
Terminal)
Pin
Signal
1
Pin ist reserviert durch ME (nichts anschließen)
2
GND
3
Pin ist reserviert durch ME (nichts anschließen)
4
Video-Signal
5
Video-Schirm
Außenhülle
Schirm
Pinbelegung des Steckers
