) Analoger Eingang nach: ISO 11786:1995 Kapitel 5.5
3
) Der Pin ist mit Pin 4 von Anschluss C parallel geschaltet. Die Gesamtbelastung beträgt 600mA.
4
Terminals ab Hardwareversion 1.4.1
Anschluss B ist eine 9 polige D-Sub-Buchse.

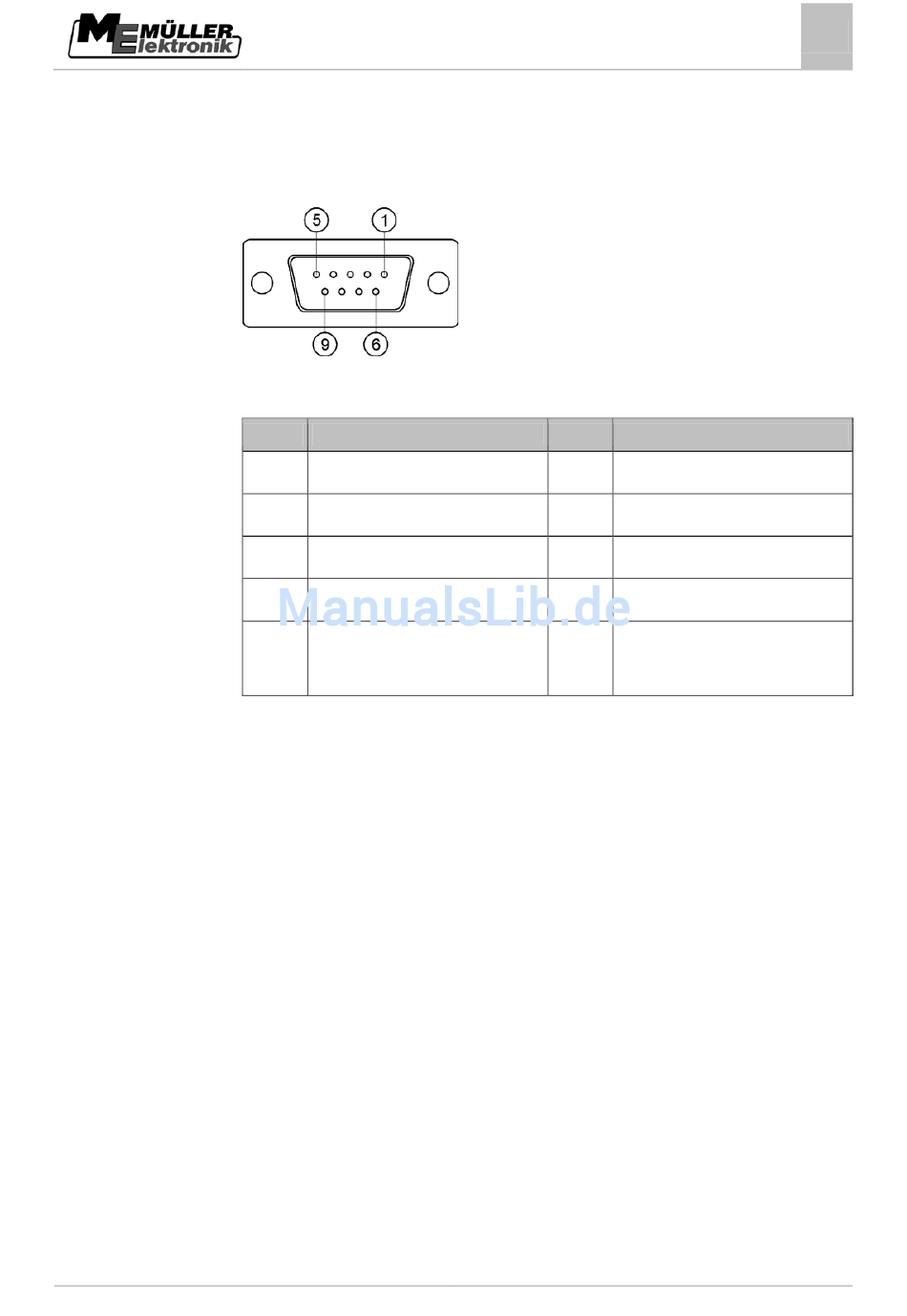

Pinbelegung Anschluss B
Pin Nr.:
Signal:
1
CAN_L
2
CAN_L*
3
CAN_GND*
4
CAN_H
5
CAN_EN_in oder
Arbeitsstellungssensor
Pinbelegung Anschluss C
Anschluss C ist eine RS232 Schnittstelle
Wartung und Pflege
Technische Daten
Pin Nr.: Signal
6
-Vin*
7
CAN_H*
8
CAN_EN_out
9
+Vin
10
63
