BETRIEBSANLEITUNG
7.3
Software Beschreibung
7.3.1
Benutzeroberfläche: Beschreibung

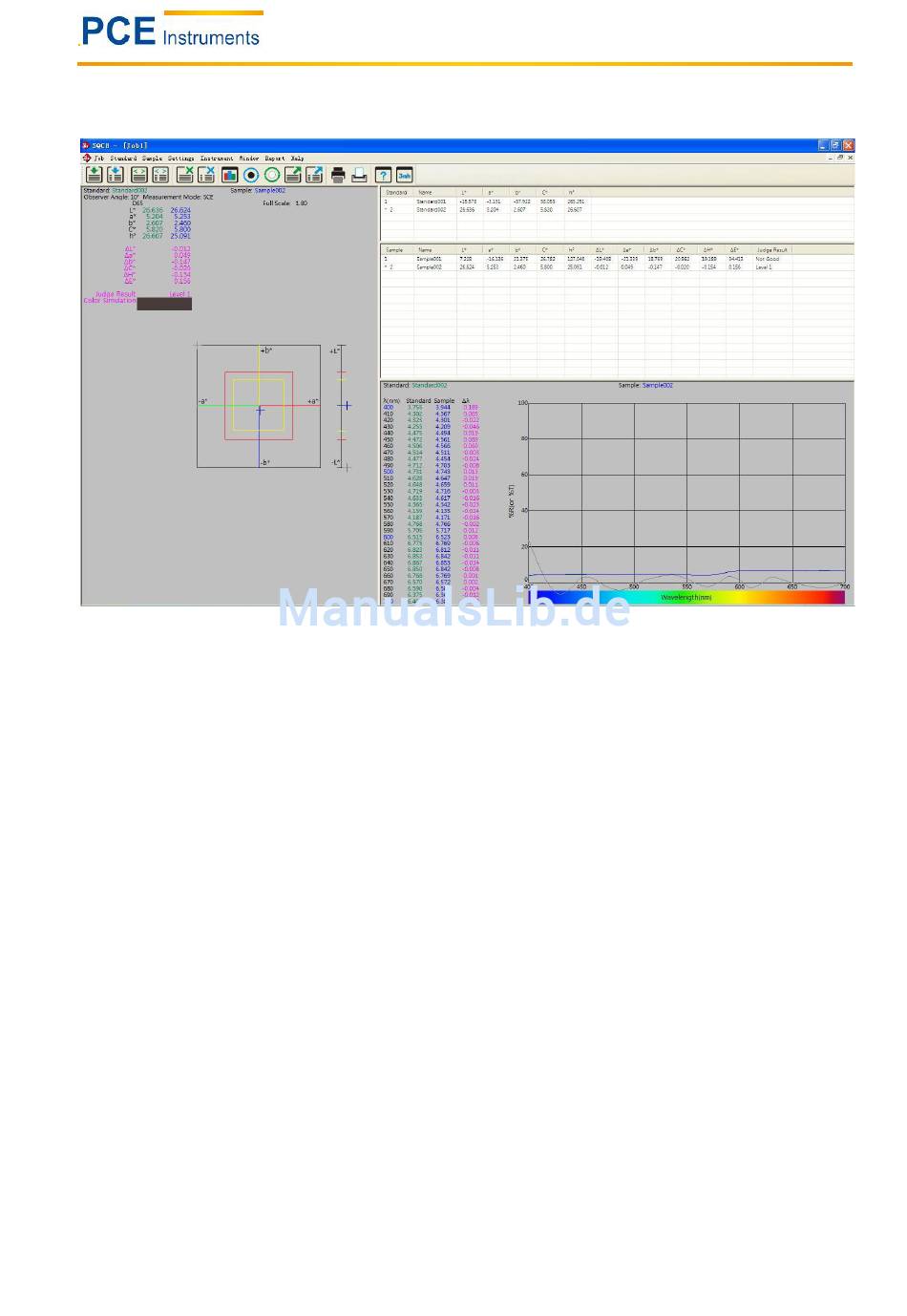

Abb. 45: Benutzeroberfläche Auswertesoftware
Die Symbolleiste oben ist das Hauptmenü. Der linke Bereich im Fenster zeigt die Chromatizität
Indexdaten und das dazugehörige Diagramm des aktuellen Standardwertes und des aktuellen
Probenwertes. Der Bereich oben rechts ist eine Liste aller Standard- und Probenwerte. Der Bereich unten
rechts ist die Reflexionskurve von Standard und Probe.
Das Hauptmenü beinhaltet eine Symbolleiste zur Steuerung des PCE-CSM 8 mittels Computer und eine
Menüleiste. Die Menüleiste enthält die Untermenüs: Job, Standard, Sample, Setting, Instrument, Window,
Report und Help
