- Seite 1 Brillantes Fernsehen Brillantes Fernsehen Satmessgerät HD Combo Deutsch Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise................03 Lieferumfang ..................03 Vorder- und Rückansicht ..............04 Kurzanleitung 1. Systemeinstellungen .............06 2. Spektrumanalyzer ..............08 3. Signalsuche ..................08 4. Funktionstasten .................09 Menübedienung 1. LNB ....................11 2. Signalsuche ................12 3. Positioniermenü................15 4. DVB-T Menü .................15 5. DVB-C Menü ................19 6. Systemeinstellungen .............21 7. -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Berücksichtigungen: Bitte befolgen Sie die untenstehenden Anweisungen, um Schäden am Messgerät zu ver- meiden. Vor der Reinigung des Messgerätes, ziehen Sie das Netzkabel und schalten es aus. Reinigen Sie es mit einem trockenen Tuch. Verwenden Sie kein Zubehör oder Zu- satzgerät, die nicht vom Hersteller empfohlen werden, da sie das Messgerät beschädigen und die Gewährleistung dadurch erlischt. -
Seite 4: Vorder- Und Rückansicht

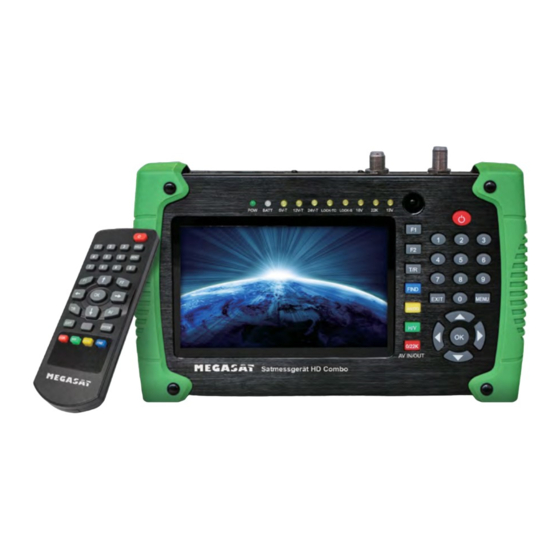

Vorder- und Rückansicht Die Tasten der Fernbedienung haben die gleiche Funktion wie die auf dem Messgerät DEUTSCH... - Seite 5 Vorder- und Rückansicht 1. RF IN: Antenneneingang für Kabel- und terrestrischen Empfang 2. LNB Eingang: Antenneneingang für SAT-Empfang 3. LCD Display: Zeigt das Bedienmenü 4. Betriebsanzeige: Leuchtet grün, wenn das Messgerät eingeschaltet ist 5. Batterieanzeige: Leuchtet rot, wenn das Messgerät aufgeladen wird. Leuchtet grün, wenn das Messgerät vollständig aufgeladen ist.
-
Seite 6: Kurzanleitung
Kurzanleitung Schalten Sie das Messgerät ein. Nach dem Bootvorgang drücken Sie die MENÜ Taste. Folgendes Hauptfenster wird angezeigt: 1. Systemeinstellungen Gehen Sie auf den Punkt Systemeinstel- lungen und drücken OK. 1. Menüsprache: Drücken Sie die t u Tasten um eine Sprache zu wählen. 2. - Seite 7 Kurzanleitung 4. Weitere Displayformate: Wenn Sie das Bildformat 4:3 wählen, und eine Sendung in 16:9 ausgestrahlt wird, gibt es hier weitere Einstellungsopti- onen die Sie wählen können: • Pan & Scan: Der Receiver er- kennt das Seitenverhältnis 16:9 und schneidet links und rechts das Bild ab, um ein 4:3 Bild zu er- halten.
-
Seite 8: Signalsuche
Kurzanleitung 2. Spectrumanalyzer Drücken Sie die die GELBE (AN/DG) Taste am Gerät, um das Spektrum des aktuellen Satelliten anzuzeigen: 1. Drücken Sie die ROTE (0/22K) Taste um 22KHz ein- oder auszuschalten. 2. Drücken Sie die GRÜNE (13/18V) Taste um zwischen 13/18V zu schalten. 3. -
Seite 9: Funktionstasten
Kurzanleitung 4. Funktionstasten 1. H/V: Schnelltaste um zwischen 13V/18V in den Satelliteneinstellungen zu wechseln. 2. 0/22K: Schnelltaste um 22k in den Satelliten- einstellungen ein- oder auszuschalten. 3. TV/Radio: Wechseln Sie hier zwischen TV und Radiobetrieb. 4. F1: Drücken die Sie F1 Taste während dem Empfang. - Seite 10 Kurzanleitung 5. F2: Drücken Sie die F2 Taste während dem Betrieb und weitere Informatio- nen üner den Satelliten zu erhalten. Wählen Sie den Satelliten aus und drücken Sie OK. Die Kanalliste von diesem Satelliten wird nun auf dem Bildschirm angezeigt. 6.
-
Seite 11: Menübedienung
Menübedienung Drücken Sie Menü-Taste auf der Tastatur, um das Hauptmenü anzuzeigen. Das Menü besteht aus 7 Menü-Optionen. • LNB • SIGNALSUCHE • POSITIONIERMENÜ • DVB-T MENÜ • DVB-C MENÜ • SYSTEMEINSTELLUNGEN • WINKELBERECHNUNG Nutzen Sie die qp Tasten um die Auswahl nach oben oder nach unten zu bewegen. Um in ein MENÜ... -
Seite 12: Signalsuche
Menübedienung 2. Signalsuche Wählen Sie mit OK die Signalsuche aus. 1. Satellite: Drücken Sie die OK Taste um die Satellitenliste anzuzeigen. Wählen Sie mit den qp den ge- wünschten Satelliten aus. Drücken Sie die t u Tasten, um seitenweise zu blättern. Drücken Sie OK um den Satelliten auszuwählen. - Seite 13 Menübedienung 4. Bearbeiten, Hinzufügen, Löschen, PID Informationen der Frequenzen. Bearbeiten: Drücken Sie die ROTE (0/22K) Taste und bearbeiten die Frequenz mit den Zifferntasten. Drücken Sie die qp Tasten die Polarisation zu ändern. Drücken Sie OK um zu Bestätigen und zu speichern. Hinzufügen: Drücken Sie die GRÜNE (H/V) Taste um eine Frequenz hinzuzufügen, nut- zen Sie dazu die Zifferntasten.
- Seite 14 Menübedienung 5. Netzwerksuche: Drücken Sie die t u Tasten für ein/aus 6. TP Suche: Suchen Sie die einzelnen Transponder. 7. SAT Scan: Suchen Sie alle Transpon- der des Satelliten die in der Liste ge- speichert sind. Hinweis: Während der Signalsuche se- hen Sie die Balkenanzeige des Pegels und der Qualität.
-
Seite 15: Positioniermenü
Menübedienung 3. Positionier Menü Satellit Nutzen Sie die t u Tasten um einen Satellit zu wählen, drücken Sie OK zur Bestätigung. Nutzen Sie die t u Tasten um einen Transponder zu wählen. Transponder Drücken Sie OK um die Transponderliste aufzurufen. kontinuierliche Nutzen Sie die t u Tasten um die Position kontinuierlich zu Bewegen... - Seite 16 Menübedienung 1. Frequenz: Drücken Sie die t u Tasten um eine Frequenz auszuwäh- len, die entsprechende Bandbreite wird auf dem Display angezeigt. • Drücken Sie OK um in die Fre- quenzliste zu gelangen. • Drücken Sie die qp Tasten um eine Frequenz auszuwählen.
- Seite 17 Menübedienung Frequenz löschen: Drücken Sie die GELBE Taste um eine Frequenz zu lö- schen. Drücken Sie OK um zu Bestäti- gen. Mit EXIT wird der Vorgang abge- brochen. Drücken Sie die BLAUE Taste um die PID Informationen der Frequenz anzuzeigen. 2.
- Seite 18 Menübedienung 4. TP Suche: Scannen Sie die Transpon- der nach und nach mit der Standard- Frequenz und Bandbreite. • Drücken Sie die qp Tasten um die Transpontersuche auszuwählen. • Drücken Sie die t u Tasten um den Suchmodus zu wählen. •...
-
Seite 19: Dvb-C Menü
Menübedienung 5. DVB-C Menü Wählen Sie mit OK das DVB-C Menü aus. 1. Frequency: Drücken Sie die t u Tasten um eine Frequenz auszu- wählen, die entsprechende Symbol- rate und Konstellation wird auf dem Display angezeigt. • Drücken Sie OK um in die Fre- quenzliste zu gelangen. - Seite 20 Menübedienung 2. Netzwerksuche: • Drücken Sie die qp Taste um die Netzwerksuche auszuwählen. • Drücken Sie die t u Taste um zwischen EIN/AUS zu wählen. 3. TP Suche: Scannen Sie die Trans- ponder nach und nach mit der Stan- dard-Frequenz und Bandbreite. •...
-
Seite 21: Systemeinstellungen
Menübedienung 6. Systemeinstellungen Drücken Sie die BLAUE (FIND) Taste um das Einstellungsmenü direkt anzuzeigen. Befol- gen Sie den Anweisungen auf Seite 12, um die Einstellungen vorzunehmen. 7. Winkelberechnung Wählen Sie mit OK das Winkelberech- nung Menü aus. 1. Satellit: Drücken Sie die t u Tasten um den Satelliten zu wählen und be- stätigen mit OK. -
Seite 22: Usb Betrieb
USB Betrieb ACHTUNG: Entfernen Sie niemals das Speichermedium während der Wiedergabe! Drücken Sie die t u Tasten um vom Hauptmenü in das USB Menü zu gelan- gen. Das Menü besteht aus 5 Menüop- tionen: • PROGRAMM BEARBEITEN • DATEI BEARBEITEN •... - Seite 23 USB Betrieb Sie können die Kanäle sehr einfacht sor- tieren, löschen oder die komplette Liste auf einem USB Stick sichern. 1. Um einen Kanal zu löschen: • Drücken Sie die qp Tasten um ein Programm auszuwählen. Drücken Sie die t u Tasten, um seitenweise zu blättern •...
-
Seite 24: Um Die Kanalliste Zu Sichern
USB Betrieb 3. Um alle Kanäle zu löschen: • Drücken Sie die GELBE (AN/DG) Taste. • Es wird ein Hinweis eingeblen- det, ob Sie alle Kanäle wirklich löschen wollen. • Drücken Sie OK zur Bestätigung, oder EXIT um abzubrechen. 4. Um die Kanalliste zu sichern: Sie können die Liste auf einen USB Speicher sichern. -
Seite 25: Datei Bearbeiten
USB Betrieb 5. Kanal Informationen: Nutzen Sie die qp oder t u Tasten um einen Kanal zu wählen. Auf der linken Seite des Displays werden diverse Informationen wie Satel- lit und Frequenz des jeweiligen Kanals angezeigt. 2. Datei bearbeiten Bearbeiten Sie die Datei von einem ex- ternen Speicher. -
Seite 26: Hdd Verwalten
USB Betrieb 4. HDD verwalten Verwalten Sie den externen Speicher, den Sie angeschlossen haben. • Drücken Sie ROT (0/22k) um den Datenträger zu entfernen. • Drücken Sie GRÜN (H/V) um den Datenträger zu aktivieren. • Drücken Sie GELB (AN/DG) um den Datenträger zu formatieren. -
Seite 27: Technische Daten
Technische Daten Anschluss F-Stecker Frequenzbereich 950 MHz - 2150 MHz Signalstärke -65dBm ~ -25dBm LNB/TUNER Eingang LNB supply 13/18 V, max. 400 mA LNB Umschaltung 22 KHz DiSEqC Ver 1.0 / Ver 1.1 S: QPSK Frontend S2: QPSK, 8PSK S/S2 Demodulator Symbolrate 2 Mbps ~ 45 Mbps SCPC und MCPC... -
Seite 28: Hinweise Zum Umgang Mit Der Batterie
Hinweise zum Umgang mit der Batterie In diesem Gerät ist eine Lithium-ion Batteries verbaut. Bitte arbeiten Sie nicht unter ho- hen Temperaturen oder hoher Luftfeuchtigkeit. Wenn Sie dies nicht beachten, können chemische Reaktionen auftreten, die die Batterie zur Überhitzung bringen. Es kann u. U. Rauchentwicklung geben oder die Batterie kann sich sogar entzünden. -
Seite 29: Konformitätsinformation
Konformitätsinformation Hiermit erklärt die Firma Megasat Werke GmbH, dass sich das Gerät Megasat Satmessgerät HD Combo (Art.-Nr. 2600006) in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen ein- schlägigen Bestimmungen in folgenden Richtlinien befindet: EC EMC directive 2014/30/EU with amendments EC LVD directive 2014/35/EU with amendments Die Konformitätserklärung zu diesem Produkt liegt der Firma vor:... - Seite 30 Version: 1.1 (Juli 2016) // Technische Änderungen und Druckfehler vorbehalten. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
-
Seite 31: Brillantes Fernsehen
Brillantes Fernsehen Brillantes Fernsehen Satmessgerät HD Combo English User manual...
