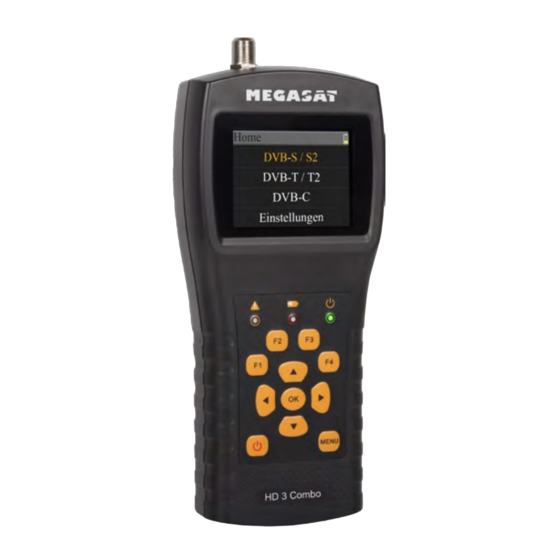

Megasat HD 3 Combo Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Megasat Anleitungen
  4. Messgeräte
  5. HD 3 Combo
  6. Bedienungsanleitung

Megasat HD 3 Combo Bedienungsanleitung

Satmessgerät
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Satmessgerät HD 3 Combo
Bedienungsanleitung

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Megasat HD 3 Combo

Inhaltszusammenfassung für Megasat HD 3 Combo

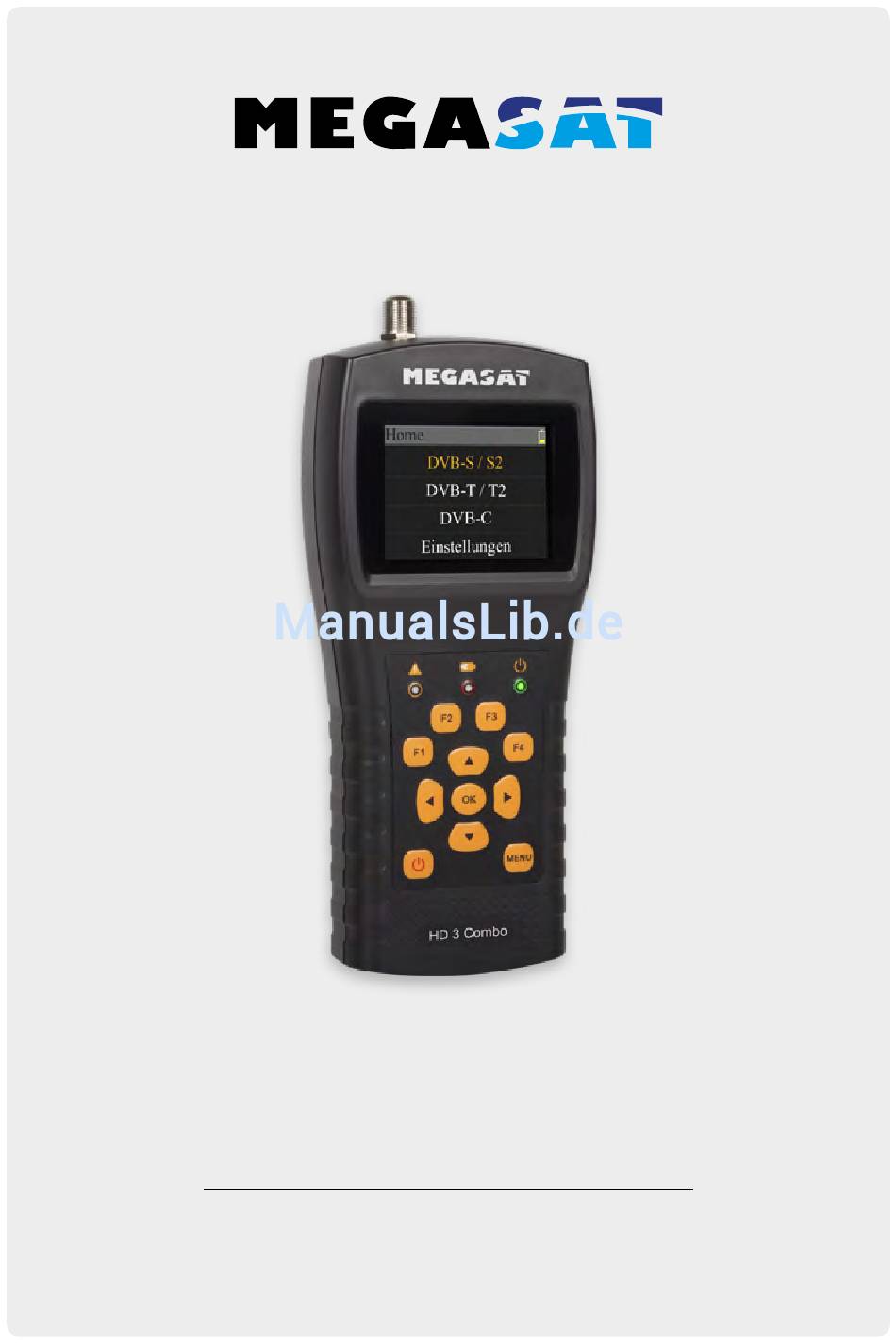

  • Seite 1 Satmessgerät HD 3 Combo Bedienungsanleitung...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Referenz 1.1 Allgemeine Merkmale ....................03 1.2 Lieferumfang ........................03 2. Bezeichnungen und Tastenbelegung............... 04 3. Hauptmenü 3.1 Anschließen und Einschalten ................06 4. DVB-S / S2 (Satellitensuche) 4.1 Suche ..........................07 4.2 LNB Einstellungen ....................... 08 4.3 Satellit bearbeiten ....................... 10 4.4 Spektrumanalyse ......................

  • Seite 3: Referenz

    • Firmwareupdates über Mini USB (USB auf Mini USB Adapter optional erhältlich) • Ladefunktion über beiliegendem Netzteil oder KFZ-Ladeadapter • Übersichtliches und selbsterklärendes Menü 1.2 Lieferumfang • Megasat Satmessgerät HD 3 Combo • 230 Volt Ladeadapter • 12 Volt KFZ Ladeadapter • Schutzhülle inkl. Tragegurt •...

  • Seite 4: Bezeichnungen Und Tastenbelegung

    2. Bezeichnungen und Tastenbelegung DEUTSCH...

  • Seite 5: Lcd Display

    2. Bezeichnungen und Tastenbelegung 1. LNB In Satelliten-Signaleingang (DVB-S) 2. ANT In Antennen-Signaleingang (DVB-T oder DVB-C) 3. LCD Display Zeigt das Menü Rot: der Akku wird geladen / Blau: Akku ist geladen. Blinkt kurz, sobald die Antenne verbunden wurde. Power-Anzeige: Gerät ist ein- oder ausgeschaltet. 7.

  • Seite 6: Hauptmenü

    3. Hauptmenü 3.1 Anschließen und Einschalten 1. Verbinden Sie das Koaxialkabel mit dem LNB oder ANT Eingang des Messgerätes. 2. Schalten Sie das Messgerät ein. Nach dem Bootvorgang erscheint das Home Menü. Das Menü besteht aus Satellit, Terrestrisch, Kabel TV und Systemeinstellungen.

  • Seite 7: Suche

    4. DVB-S / S2 (Satellitensuche) 4.1 Suche 1. Satellit Zeigt den aktuellen Satelliten. Nutzen Sie die t u Tasten, um den Satelliten zu wechseln. Mit OK gelangen Sie in die Satellitenliste. Wählen Sie mit den pq Tasten den gewünschten aus, und bestätigen Sie mit OK. 2.

  • Seite 8: Lnb Einstellungen

    4. DVB-S / S2 (Satellitensuche) 4.2 LNB Einstellungen 1. Satellit Zeigt den aktuellen Satelliten. Nutzen Sie die t u Tasten, um den Satelliten zu wechseln. Mit OK gelangen Sie in die Satellitenliste. Wählen Sie mit den pq Tasten den gewünschten aus, und bestätigen Sie mit OK. 2.
  • Seite 9 4. DVB-S / S2 (Satellitensuche) USALS Einstellungen Drücken Sie OK, wenn Sie den Motor- typ auf USALS gestellt haben, um in die USALS Einstellungen zu gelangen. • Satellit Wählen Sie mit den t u Tasten den gewünschten Satelliten. • Längengrad Drücken Sie OK, um den Längengrad zu ändern.

  • Seite 10: Satellit Bearbeiten

    4. DVB-S / S2 (Satellitensuche) 4.3 Satellit bearbeiten 1. Wählen Sie einen Satelliten mit den pq Tasten aus und drücken Sie OK, um diesen zu bearbeiten. 2. Drücken Sie OK, um die Orbit-Positi- on zu ändern. Nutzen Sie hierzu die Navigationstasten und bestätigen Sie anschließend mit OK.

  • Seite 11: Spektrumanalyse

    4. DVB-S / S2 (Satellitensuche) 4.4 Spektrumanalyse Zeigt den aktuellen 22 K Status ( - - K = aus / 22 K = an). Zeigt die aktuelle Spannung den LNBs. Die Werte sind: 13 V, 18 V oder AUS. Zeigt den Bereich des Leistungspegels (0~100). Zeigt den grafischen Bereich des Spektrums.

  • Seite 12: Konstellationsanalyse

    4. DVB-S / S2 (Satellitensuche) 4.5 Konstallationsanalyse Zeigt den aktuellen Satelliten. Nutzen Sie die t u Tasten, um den Satelliten zu wechseln. Mit OK gelangen Sie in die Satellitenliste. Wählen Sie mit den pq Tas- ten den gewünschten aus, und bestätigen Sie mit OK. Zeigt den aktuellen Transponder.

  • Seite 13: Winkel Berechnen

    4. DVB-S / S2 (Satellitensuche) 4.6 Winkel berechnen • Satellit Wählen Sie mit den t u Tasten den gewünschten Satelliten. • Längengrad Drücken Sie OK, um den Längengrad zu ändern. Nutzen Sie die Navigationstasten, um den Wert zu ändern. • Breitengrad Drücken Sie OK, um den Breitengrad zu ändern.

  • Seite 14: Dvb-T / T2 (Terrestrische Suche)

    4. DVB-T / T2 (Terrestrische Suche) Wählen Sie mit den pq Tasten den Menüpunkt Terrestrisch aus und bestäti- gen Sie mit OK. Anschließend gelangen Sie zu weiteren Untermenüs: • Terrestrische Messung • Signalbewertung • Spektrum 5.1 Terrestrische Messung Das Messgerät zeigt folgende Werte während dem Live-Signal: •...

  • Seite 15: Signalbewertung

    4. DVB-T / T2 (Terrestrische Suche) 5.2 Signalbewertung Diese Anzeige zeigt gleichzeitig den Pe- gel (dµBV) von 6 Kanälen. Nutzen Sie die t u Tasten um einen Kanal zu wählen, drücken Sie OK um einen anderen Kanal der Liste hinzuzufügen. 5.3 Spektrumanalyse Dieses Menü...

  • Seite 16: Dvb-C (Kabel Tv Suche)

    6. DVB-C (Kabel TV Suche) Wählen Sie mit den pq Tasten den Menüpunkt Kabel TV aus und bestäti- gen Sie mit OK. Anschließend gelangen Sie zu weiteren Untermenüs: • Kabel TV Messung • Signalbewertung • Spektrum 6.1 Kabel Messung Das Messgerät zeigt folgende Werte während dem Live-Signal: •...

  • Seite 17: Signalbewertung

    6. DVB-C (Kabel TV Suche) 6.2 Signalbewertung Diese Anzeige zeigt gleichzeitig den Pe- gel (dµBV) von 3 Kanälen. Nutzen Sie die t u Tasten um einen Kanal zu wählen, drücken Sie OK um einen anderen Kanal der Liste hinzuzufügen. • C16, C17, C18 Zeigt die jeweiligen Kanalnummern. Drücken Sie die t u Tasten um zwischen den Kanälen zu wechseln.

  • Seite 18: Einstellungen

    7. Einstellungen • Tonsignal Aktivieren oder deaktivieren Sie die Tastentöne. • Auto Standby Stellen Sie die Auto-Standby Zeit ein. Wählen Sie zwischen AUS, 10 min., 20 min. oder 30 min. • Sprache Stellen Sie die Sprache des Menüs ein. • Werkseinstellung Um das Gerät in den Auslieferungszustand zu versetzen, bestätigen Sie mit OK.
  • Seite 19 Notizen DEUTSCH...

  • Seite 20: Technische Daten

    8. Technische Daten Satellit DVB-S DVB-S2 Frequenzbereich 950 - 2150 MHz Demodulation QPSK QPSK, 8QPSK, 16APSK, 32APSK Code Rate 1/2, 2/3, 3/4, 5/6, 7/8 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 DiSEqC 1.0 / 1.1 / 1.2 / USALS Unicable tauglich LNB Spannung 13/18 V, max.

  • Seite 21: Konformitätserklärung

    8. Technische Daten Sonstiges Display 2,3 Zoll (6 cm) TFT LCD Farb Display Messung DVB-S / -S2 / -T / -T2 / -C Analysator Konstellation und Spektrum Lautsprecher integriert Akku Li-Ion (7.4 V / 1400 mA/h) bis zu 3 Std. Betrieb / 3 Std. Ladezeit USB Anschluss Mini USB (Aktualisierung Satelliten- und Senderliste / Firmwareupdates) Menüsprachen...
  • Seite 22 Stand: 1.0 November 2015 // Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
  • Seite 23 Satmeter HD 3 Combo User manual...
  • Seite 24 Content 1. Reference 1.1 General features ......................03 1.2 Delivery ..........................03 2. Descriptions and key assignment ............... 04 3. Home menu 3.1 Connect and power on ................... 06 4. Satellite search 4.1 Finder ..........................07 4.2 LNB settings ........................08 4.3 Satellit edit ........................

  • Seite 25: Reference

    • Comes complete the included power adapter or car charger • A clear and well self-explanatory menu 1.2 Delivery • Megasat Satmeter HD 3 Combo • 230 Volt charging adapter • 12 Volt car charger adapter • Cover incl. Strap •...

  • Seite 26: Descriptions And Key Assignment

    2. Descriptions and key assignment ENGLISH...

  • Seite 27: Function Keys

    2. Descriptions and key assignment 1. LNB In Satellite signal input (DVB-S) 2. ANT In Antenna signal input (DVB-T or DVB-C) 3. LCD Display Show the Menu Red: the battery is being charged / Blue: battery is full. The light will blink once the antenna connects shortly. Power indicator: Indicate the device is power on or off.

  • Seite 28: Home Menu

    3. Home menu 3.1 Connect and power on 1. Connect the coaxial cable to the LNB or ANT input of the instrument. 2. Turn on the meter. After booting the Home menu appears. The menu con- sists of Satellite, Terrestrial, Cable TV and System Setting.

  • Seite 29: Finder

    4. Satellite search 4.1 Finder 1. Satellite Displays the current satellite. Use the t u keys to change the satellite. Press OK to enter the Satellite list. Use the pq buttons to the desired, and click OK to confirm. 2. Transponder Displays the current transponder.

  • Seite 30: Lnb Settings

    4. Satellite search 4.2 LNB Settings 1. Satellite Displays the current satellite. Use the t u keys to change the satellite. Press OK to enter the Satellite list. Use the pq buttons to desired, and click OK to confirm. 2. Transponder Displays the current transponder.
  • Seite 31 4. Satellite search USALS Settings Press OK when you have found the type of engines on USALS to enter settings in the USALS. • Satellite Use the t u keys to select the desired satellite. • Longitude Press OK to change the longitude. Use the navigation buttons to change the value.

  • Seite 32: Edit Satellite

    4. Satellite search 4.3 Edit Satellite 1. Select a satellite with the pq but- tons and press OK to edit it. 2. Press OK to change the orbit position. This can be noted with the navigation buttons and confirm with OK. 3.

  • Seite 33: Spektrum Analysis

    4. Satellite search 4.4 Spectrum Analysis Displays the current status of 22 K (- - = K off / 22 K = on). Displays the current voltage to LNBs. The values are: 13 V, 18 V or OFF. Displays the range of power levels (0 ~ 100). Displays the graphical portion of the spectrum.

  • Seite 34: Constellation Analysis

    4. Satellite search 4.5 Constellation Analysis Displays the current satellite. Use the t u buttons to change the satellite. Press OK to enter the Satellite list. Use the pq buttons to select from, and click OK to confirm. Displays the current transponder. Use the t u buttons to switch the transponder. With OK you can enter a transponder manually (use this the pq buttons to set the value to change).

  • Seite 35: Calculate Angles

    4. Satellite search 4.6 Calculate Angles • Satellite Use the t u keys to select the desired satellite. • Longitude Press OK to change the longitude. Use the navigation buttons to change the value. • Latitude Press OK to change the latitude. Use the navigation buttons to change the value.

  • Seite 36: Terrestrial Search

    5. Terrestrial search Use the pq buttons to select Terrestrial and press OK to confirm. Then you can access more sub-menus: • Terrestrial measure • Scope • Spectrum 5.1 Terrestrial measure The meter shows the following values during the live signal: •...

  • Seite 37: Scope

    5. Terrestrial search 5.2 Scope This screen show 6 channels level (dBµV) in one page, use t u to move focus on channel number and press OK to chan- ge channel number. 5.3 Spectrum analysis This menu shows the spectrum chart of the setting frequency range.

  • Seite 38: Cable Tv Search

    6. Cable TV search Use the pq buttons to select Cable TV and press OK to confirm. Then you can access more sub-menus: • Cable TV measure • Tilt • Spectrum 6.1 Cable TV seasure The meter shows the following values during the live signal: •...

  • Seite 39: Tilt

    6. Cable TV search 6.2 Tilt This screen show 3 channels level (dBµV) in one page, use t u to move focus on channel number and press OK to chan- ge channel number. • C16, C17, C18 The channel number. Press pq to switch between them. Press pq to change the channel number and press OK to pop out the channel list to select.

  • Seite 40: System Settings

    7. System Settings • Sound signal Activate or deactivate the key tones. • Auto Standby Set the auto standby time. Select between OFF, 10 min., 20 min. or 30 min. • Language Set the language of the menu. • Factory reset To set the device to the factory settings, click OK to confirm.
  • Seite 41 Notes ENGLISH...

  • Seite 42: Specifications

    8. Specifications Satellit DVB-S DVB-S2 Frequency range 950 - 2150 MHz Demodulation QPSK QPSK, 8QPSK, 16APSK, 32APSK Code Rate 1/2, 2/3, 3/4, 5/6, 7/8 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 DiSEqC 1.0 / 1.1 / 1.2 / USALS Unicable fit LNB power 13/18 V, max.

  • Seite 43: Declaration Of Conformity

    8. Specifications General Display 2,3“ (6 cm) TFT LCD Color Display Measurement DVB-S / -S2 / -T / -T2 / -C Analysator Constellation and Spectrum Speaker integrated Accu Li-Ion (7.4 V / 1400 mA/h) up to 3 hrs. use / 3 hrs. standby USB port Mini USB (Update the satellite and station list / Firmware updates) Menu languages...
  • Seite 44 Status: 1.0 November 2015 // Technical changes, misprints and errors reserved. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
