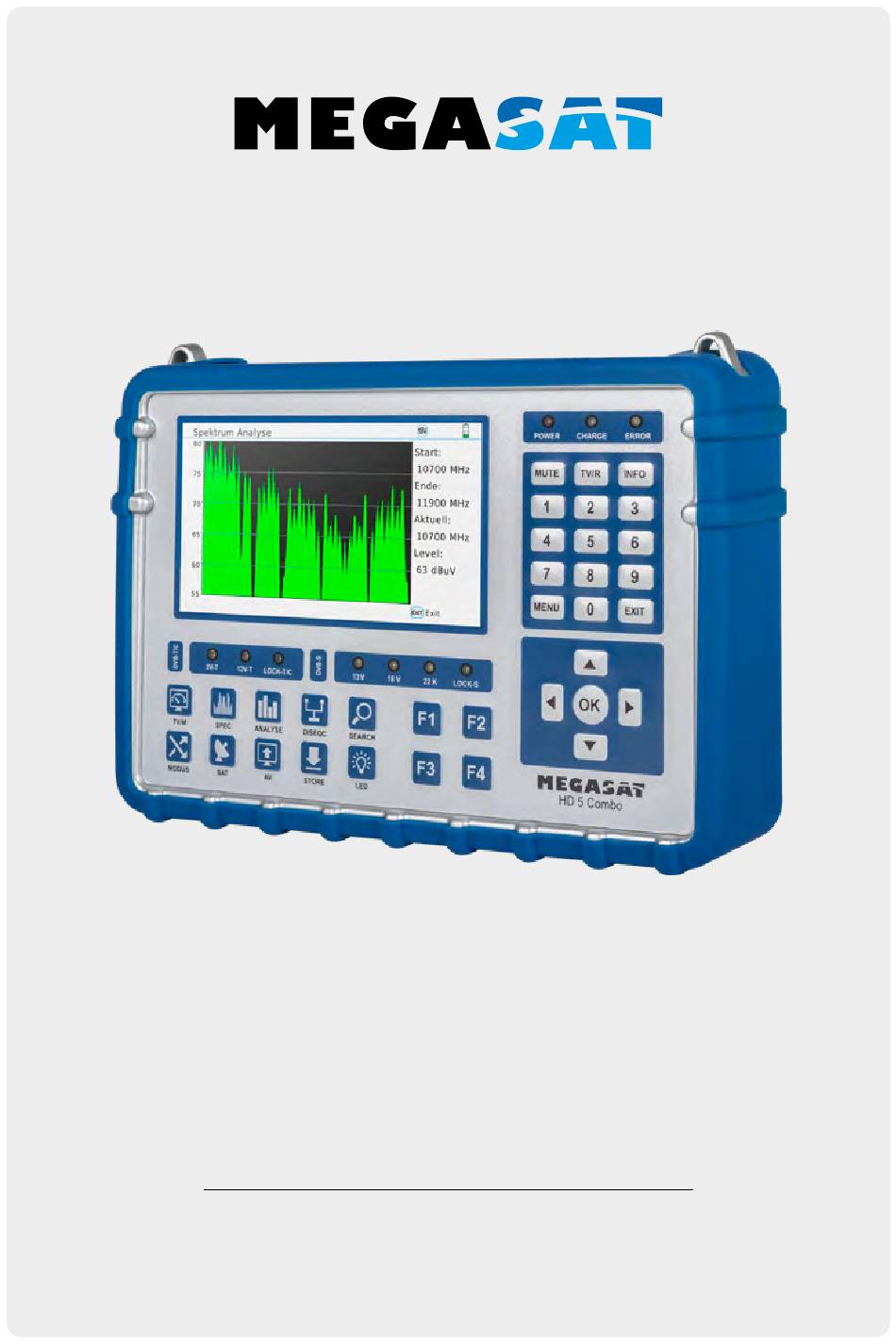

- Seite 1 Satmessgerät HD 5 Combo Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
3.2 Terrestrisch (DVB-T / -T2) ..................16 1.2 Lieferumfang 3.2.1 Measure ......................... 17 3.2.2 Spektrumanalyse ..................... 18 3.2.3 Auto Scan ......................19 • Satmessgerät HD 5 Combo 3.2.4 Scope ........................20 • Tragetasche mit Tragegurt • Silikon Schutzhülle 3.2.5 Kanäle bearbeiten ................... 21 •... -
Seite 3: Bezeichnungen Und Tastenbelegung
ANALYSE DISEQC SEARCH 21. Ziffern 0-9 Zur Eingabe von Zahlen, Werten oder Programmnummern. 22. MENU Öffnet oder verlässt das Menü. HD 5 Combo 23. EXIT Verlässt das jeweilige Menü Schritt für Schritt. MODUS STORE 24. qp Zur Navigation im Menü / Schaltet Programme hoch oder runter. -
Seite 4: Hauptmenü
3. Hauptmenü 3. Hauptmenü 1. Verbinden Sie das Koaxialkabel mit dem LNB oder ANT Eingang des Messgerätes. 3.1 Satellit (DVB-S / -S2 / -S2X) 2. Schalten Sie das Messgerät ein. Nach dem Bootvorgang erscheint das Hauptmenü. Das Menü besteht aus verschiedenen Untermenüs. Nutzen Sie die Navigationstasten um zwischen den einzelnen Punkten zu wechseln. -
Seite 5: Satelliten-Suche
3. Hauptmenü 3. Hauptmenü 3.1.1 Satelliten-Suche 3.1.2 Spektrumanalyse 18 V 100 / 95 / 85 / ... Zeigt den LNB-Stromversorgungsstatus vom LNB. Zeigt die grafische Signalstärke in dBµV. (Bewegen Sie mit den Die Werte sind 13 V, 18 V oder aus. Tasten die Pegelansicht nach oben oder unten) Satellit Start:... -

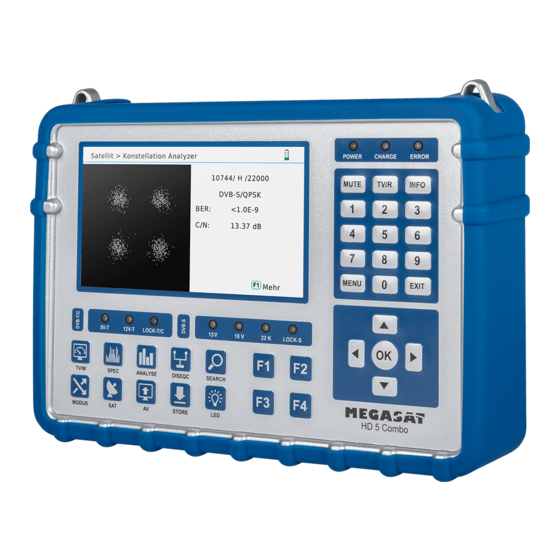

Seite 6: Konstellationsanalyse
3. Hauptmenü 3. Hauptmenü 3.1.3 Konstellationsanalyse 3.1.4 SAT bearbeiten Analysieren durch Frequenz Wenn Sie „Analysieren durch Frequenz“ wählen, können Sie über die Cursortasten manuell einen Satelliten sowie die Frequenz auswählen. Bestätigen Sie die Auswahl mit OK auf der Menüposition „Suche“ um die Konstellationsanalyse zu starten. Mit den Tasten t ... -
Seite 7: Antennen Einstellung
3. Hauptmenü 3. Hauptmenü 3.1.5 Antennen Einstellung 3.1.6 Auto Scan Satellit Satellit Zeigt den aktuellen Satelliten. Mit den Tasten wechseln Sie t u Zeigt den aktuellen Satelliten. Nutzen Sie die t u Tasten um den Satelliten. Mit OK öffnen Sie die Satellitenliste. den Satelliten zu wechseln oder drücken Sie OK um die Satelli- LNB Type Wählen Sie hier den LNB Typ (z. -
Seite 8: Winkelberechnung
3. Hauptmenü 3. Hauptmenü 3.1.7 Winkelberechnung 3.1.8 Transponderkontrolle Die Transponderkontrolle ermöglicht Ihnen gleichzeitig 4 ausgewählte Transponder zu be- Satellit Zeigt den aktuellen Satelliten. Nutzen Sie die t u Tasten um urteilen. Sie sehen auf einem Blick die Signalstärke- und qualität der einzelnen Transponder: den Satelliten zu wechseln oder drücken Sie OK um die Satelli- tenliste zu öffnen. -
Seite 9: Terrestrisch (Dvb-T / -T2)
3. Hauptmenü 3. Hauptmenü 3.2 Terrestrisch (DVB-T / -T2) 3.2.1 Messen Messen Kanal Nr. Öffnet das „Messen“ Menü Wählen Sie die Kanal Nr. die Sie suchen möchten. Alternativ Spektrum drücken Sie OK um die Kanalliste (inkl. Frequenzen) zu öffnen. Öffnet das „Spektrum“ Menü Frequenz Zeigt die jeweilige Frequenz des Kanals. - Seite 10 3. Hauptmenü 3. Hauptmenü 3.2.2 Spektrumanalyse 3.2.3 Auto Scan 35 / 30 / 25 / ... Kanal Nr. Zeigt die grafische Signalstärke in dBµV. (Bewegen Sie mit den Wählen Sie die Kanal Nr. die Sie suchen möchten. Alternativ Tasten die Ansicht nach oben oder unten) drücken Sie OK um die Kanalliste (inkl.
-
Seite 11: Scope
3. Hauptmenü 3. Hauptmenü 3.2.4 Scope 3.2.5 Kanäle bearbeiten In diesem Menü werden alle Kanäle/Frequenzen aufgelistet. Um einen Kanal zu ändern In diesem Menü werden ausgewählte Kanäle/Frequenzen in einem Balkendiagramm gehen Sie wie folgt vor: aufgelistet. 1. Wählen Sie mit den Tasten einen beliebigen Kanal. -
Seite 12: System
3. Hauptmenü 3. Hauptmenü 3.2.6 System 3.2.7 Konstellationsanalyse Analysieren über Kanalnummer/Frequenz Wenn Sie „Analysieren durch Kanal Nr. “ wählen, können Sie manuell einen Kanal (Frequenz) auswählen. Durch drücken auf OK startet die Konstellationsanalyse. In diesem Menü können Sie die Antennenversorgung einstellen. Wählen Sie zwischen 5 V, 12 V oder AUS. -
Seite 13: Kabel (Dvb-C / -C2)
3. Hauptmenü 3. Hauptmenü 3.3 Kabel (DVB-C / -C2) 3.3.1 Messen Messen Kanal Nr. Öffnet das „Messen“ Menü Wählen Sie die Kanal Nr. die Sie suchen möchten. Alternativ Spektrum Öffnet das „Spektrum“ Menü drücken Sie OK um die Kanalliste (inkl. Frequenzen) zu öffnen. Auto Scan Frequenz Zeigt die Frequenz des jeweiligen Kanals. - Seite 14 3. Hauptmenü 3. Hauptmenü 3.3.2 Spektrumanalyse 3.3.3 Auto Scan 45 / 40 / 35 / ... Kanal Nr. Zeigt die grafische Signalstärke in dBµV. (Bewegen Sie mit den Wählen Sie die Kanal Nr. die Sie suchen möchten. Alternativ Tasten die Ansicht nach oben oder unten) drücken Sie OK um die Kanalliste (inkl.
-
Seite 15: Tilt
3. Hauptmenü 3. Hauptmenü 3.3.4 Tilt 3.3.5 Kanäle bearbeiten In diesem Menü werden alle Kanäle/Frequenzen aufgelistet. Um einen Kanal zu ändern In diesem Menü werden ausgewählte Kanäle/Frequenzen in einem Balkendiagramm gehen Sie wie folgt vor: aufgelistet. 1. Wählen Sie mit den Tasten einen beliebigen Kanal. -
Seite 16: Konstellationsanalyse
3. Hauptmenü 3. Hauptmenü 3.3.6 Konstellationsanalyse 3.4 Speichern Analysieren durch Kanal Nr. Wenn Sie „Analysieren durch Kanal Nr. “ wählen, können Sie manuell einen Kanal mit den t u Tasten auswählen. Durch drücken auf OK startet die Konstellationsanalyse. In diesem Menü werden sind alle gespeicherten Messwerte angezeigt, die Sie zuvor im jeweiligen Menü... -
Seite 17: System
Drücken Sie OK um die vorhandenen Einstellungen, Daten und Daten auf USB zuvor auf USB sichern. Auswertungen auf ein USB Gerät zu exportieren. Der Vorgang dauert einige Sekunden. Die Auswertungen der Daten erfolgt über eine separate Software. Diese finden Sie auf unserer Home- page www.megasat.tv DEUTSCH DEUTSCH... -
Seite 18: Technische Daten
ƒ Antennenspannung: 5 V / 12 V (max. 200 mA) ƒ Bandbreite DVB-T2: 1.7, 6, 7 and 8 MHz Lieferumfang DVB-C / C2 ƒ Satmessgerät HD 5 Combo ƒ Frequenzbereich: 44 - 870 MHz ƒ Tragetasche mit Tragegurt ƒ Pegelbereich: 30 ~ -100 dBµV ƒ... -
Seite 19: Konformitätsinformation
Konformitätsinformation Notizen Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgendes Gerät in Überein- stimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Be- stimmungen der Richtlinie 2014/30/EU und 2014/35/EU sowie der Funkgeräterichtlinie 2014/53/EU befindet: Megasat Satmessgerät HD 5 Combo (Art.-Nr. 2600014) Die Konformitätserklärung zu diesen Produkten liegt der Firma vor:... - Seite 20 Satmeter HD 5 Combo User manual Version 1.3 (Januar 2020) // Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
