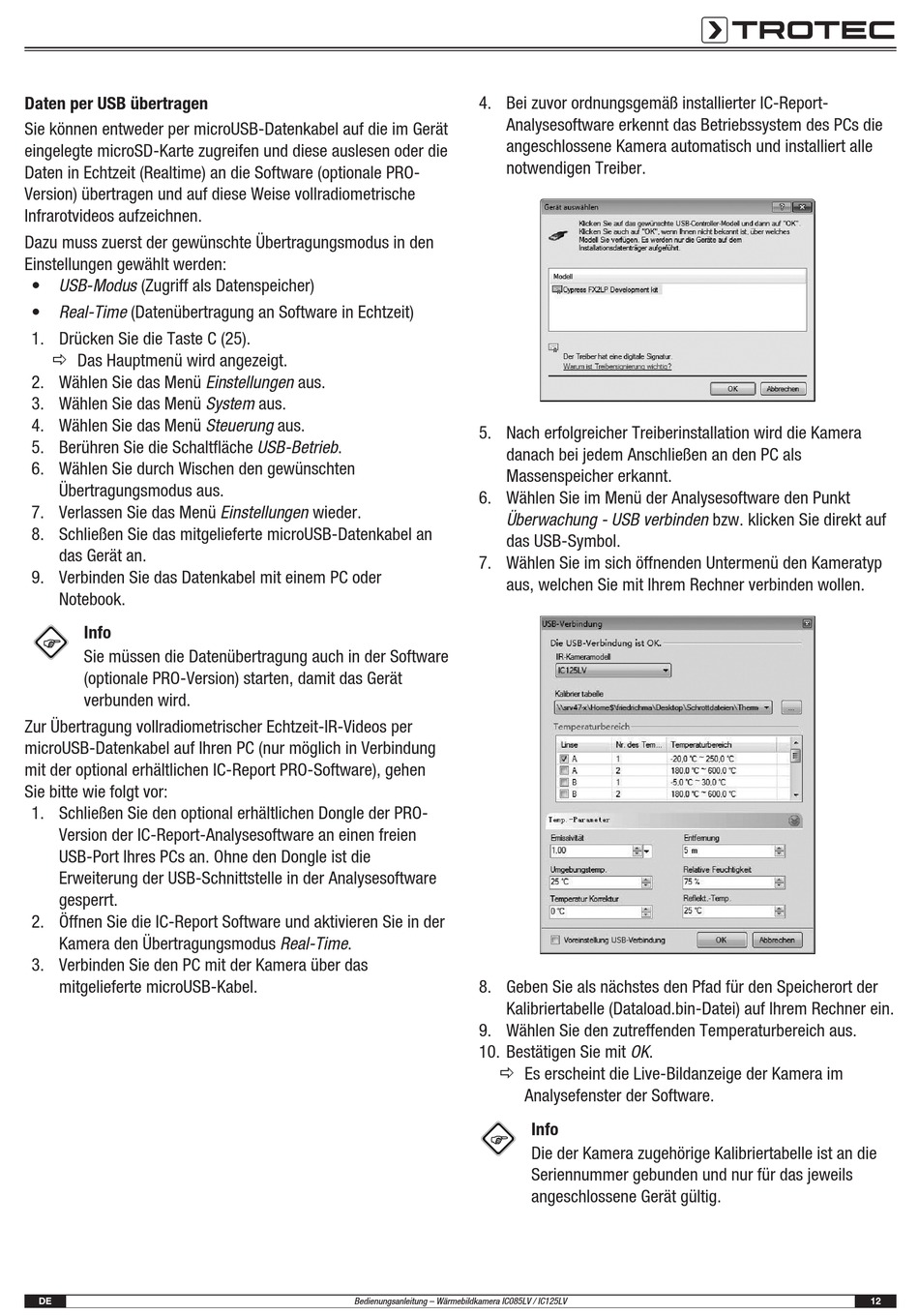

Daten per USB übertragen
Sie können entweder per microUSB-Datenkabel auf die im Gerät
eingelegte microSD-Karte zugreifen und diese auslesen oder die
Daten in Echtzeit (Realtime) an die Software (optionale PRO-
Version) übertragen und auf diese Weise vollradiometrische
Infrarotvideos aufzeichnen.
Dazu muss zuerst der gewünschte Übertragungsmodus in den
Einstellungen gewählt werden:
• USB-Modus (Zugriff als Datenspeicher)
• Real-Time (Datenübertragung an Software in Echtzeit)
1. Drücken Sie die Taste C (25).
ð Das Hauptmenü wird angezeigt.
2. Wählen Sie das Menü Einstellungen aus.
3. Wählen Sie das Menü System aus.
4. Wählen Sie das Menü Steuerung aus.
5. Berühren Sie die Schaltfläche USB-Betrieb.
6. Wählen Sie durch Wischen den gewünschten
Übertragungsmodus aus.
7. Verlassen Sie das Menü Einstellungen wieder.
8. Schließen Sie das mitgelieferte microUSB-Datenkabel an
das Gerät an.
9. Verbinden Sie das Datenkabel mit einem PC oder
Notebook.
Info
Sie müssen die Datenübertragung auch in der Software
(optionale PRO-Version) starten, damit das Gerät
verbunden wird.
Zur Übertragung vollradiometrischer Echtzeit-IR-Videos per
microUSB-Datenkabel auf Ihren PC (nur möglich in Verbindung
mit der optional erhältlichen IC-Report PRO-Software), gehen
Sie bitte wie folgt vor:
1. Schließen Sie den optional erhältlichen Dongle der PRO-
Version der IC-Report-Analysesoftware an einen freien
USB-Port Ihres PCs an. Ohne den Dongle ist die
Erweiterung der USB-Schnittstelle in der Analysesoftware
gesperrt.
2. Öffnen Sie die IC-Report Software und aktivieren Sie in der
Kamera den Übertragungsmodus Real-Time.
3. Verbinden Sie den PC mit der Kamera über das
mitgelieferte microUSB-Kabel.
DE
4. Bei zuvor ordnungsgemäß installierter IC-Report-
Analysesoftware erkennt das Betriebssystem des PCs die
angeschlossene Kamera automatisch und installiert alle
notwendigen Treiber.
5. Nach erfolgreicher Treiberinstallation wird die Kamera
danach bei jedem Anschließen an den PC als
Massenspeicher erkannt.
6. Wählen Sie im Menü der Analysesoftware den Punkt
Überwachung - USB verbinden bzw. klicken Sie direkt auf
das USB-Symbol.
7. Wählen Sie im sich öffnenden Untermenü den Kameratyp
aus, welchen Sie mit Ihrem Rechner verbinden wollen.
8. Geben Sie als nächstes den Pfad für den Speicherort der
Kalibriertabelle (Dataload.bin-Datei) auf Ihrem Rechner ein.
9. Wählen Sie den zutreffenden Temperaturbereich aus.
10. Bestätigen Sie mit OK.
ð Es erscheint die Live-Bildanzeige der Kamera im
Analysefenster der Software.
Bedienungsanleitung – Wärmebildkamera IC085LV / IC125LV
Info
Die der Kamera zugehörige Kalibriertabelle ist an die
Seriennummer gebunden und nur für das jeweils
angeschlossene Gerät gültig.
12
