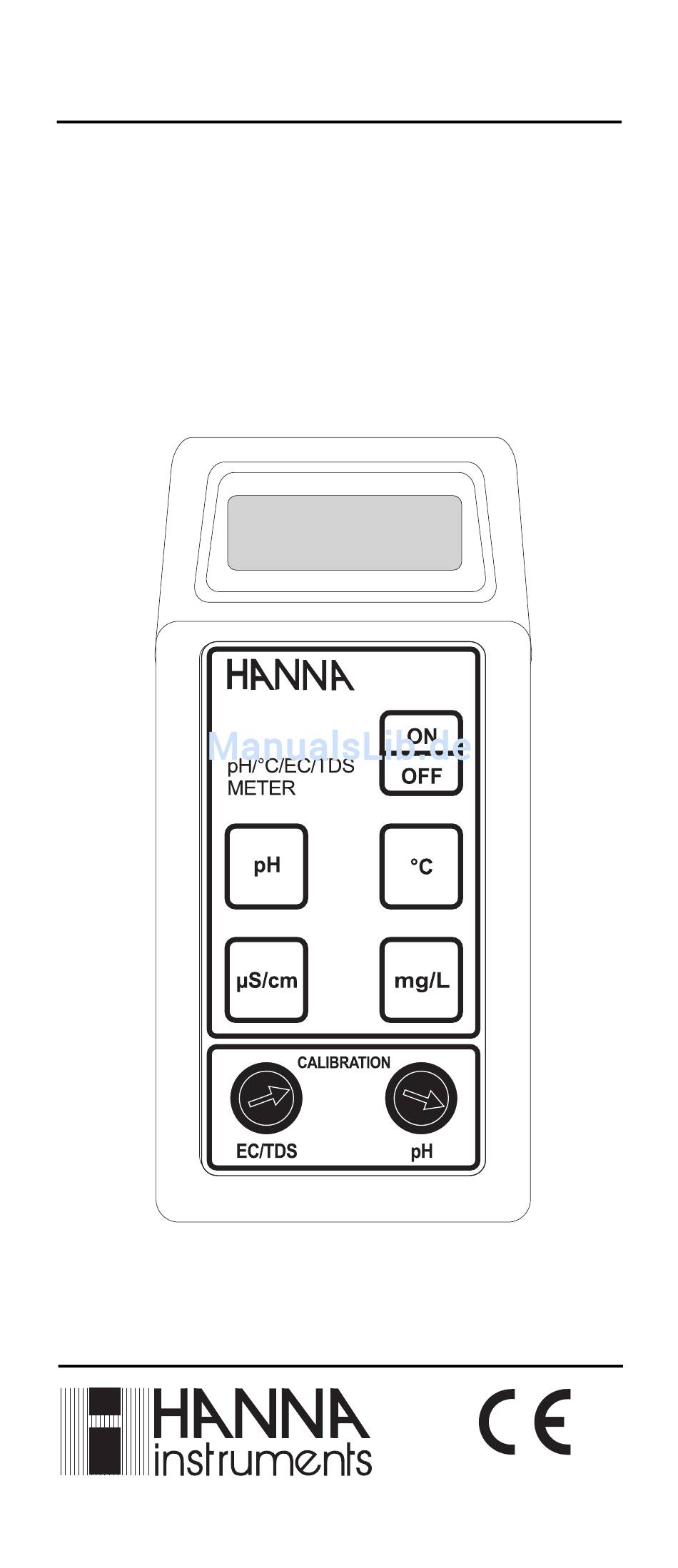

- Seite 1 Bedienungsanleitung HI 9812 & HI 9812-5 Tragbare pH/EC/TDS/°C Meter HI 9812 Dieses Messgerät entspricht den CE-Richtlinien.
-
Seite 2: Inhaltsverzeichnis
Sie bitte das Gerät, unter Beschreibung der Fehlfunktion und mit Angabe der Artikel-, Seriennummer und des Einkaufsdatums, an Ihren Händler oder an unsere Niederlassung zurück: HANNA Instruments Deutschland GmbH Lazarus-Mannheimer-Straße 2-6 77694 Kehl am Rhein Tel.: 07851/9129-0... -
Seite 3: Eingangsprüfung
Erkenntnisse gerecht zu werden behalten wir uns das Recht auf Modifikation unserer Geräte in Bezug auf Konstruktion und Design ohne Ankündigung vor. ALLGEMEINE BESCHREIBUNG HI 9812 und HI 9812-5 sind sehr einfach zu bedienende vielseitige pH-/Leitfähigkeits (EC/TDS)- Kombinationsmessgeräte, die speziell für den Feldeinsatz entwickelt wurden. -

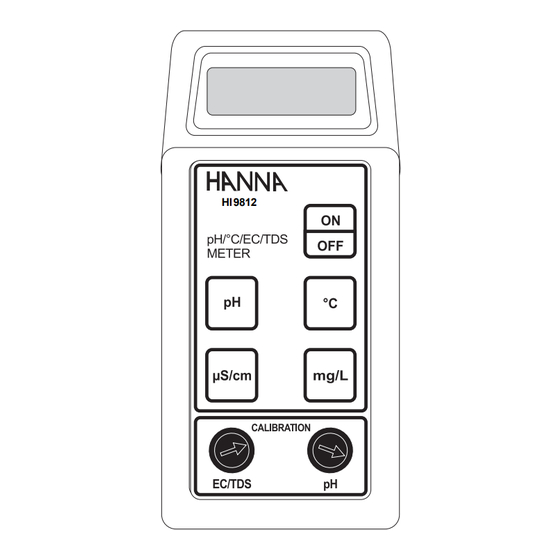

Seite 4: Funktionsbeschreibung
1) 8-pin DIN Anschlusstecker für Messonde 2) Liquid Crystal Display 3) Wahltaste Messmodus pH-Wert 4) Wahltaste Messmodus Leitfähigkeit µS/cm (EC) 5) Kalibriertrimmer EC/TDS (Leitfähigkeit7Salzgehalt) 6) pH-Kalibriertrimmer Einpunkt 7) Wahltaste Messmodus mg/l 8) Wahltaste °C nur HI 9812-5 9) AN /AUS-Taste... -
Seite 5: Technische Daten
TECHNISCHE DATEN Messbereich 0,0 bis 14,0 mg/l 0 bis 1990 µS/cm 0 bis 1990 °C 0,0 bis 60,0 (nur HI 9812-5) Auflösung mg/l µS/cm °C 1 (nur HI 9812-5) Genauigkeit ±0,1 (@20°C/68°F) mg/l ±2% Messbereich. µS/cm ±2% Messbereich °C ±1 (nur HI 9812-5) -
Seite 6: Durchführung Einer Messung
DURCHFÜHRUNG EINER MESSUNG INBETRIEBNAHME • Legen Sie die 9 V Batterie in das Batteriefach ein (siehe Seite 11). Achten Sie bitte auf die Polarität. • Die pH-/Leifähigkeitssonde an die DIN-Buchse an der Geräteoberseite anstecken. • Die Schutzkappe von der Elektrode abnehmen. •... - Seite 7 Nach der Messung, schalten Sie bitte das Messgerät aus, reinigen Sie die Elektrode und setzen Sie die Schutzkappe mit ein wenig Aufbewahrungslösung HI 70300 auf die Elektrode. TEMPERATURMESSUNGEN (nur HI 9812-5) • Tauchen Sie die Sonde (4cm/ 1½") in die zu messende Probe ein. •...
-
Seite 8: Ph-Kalibrierung
pH-KALIBRIERUNG Um höchste Genauigkeit zu gewährleisten empfehlen wir eine regelmäßige Kalibrierung. Auf jeden Fall muss das Messgerät kalibiert werden wenn: a) die Elektrode ausgetauscht worden ist, b) Messungen in aggressiven Medien durchgeführt worden sind, c) höchste Genauigkeit erforderlich ist, d) die letzte Kalibrierung einen Monat zurückliegt. Vorbereitung In einem Becher eine kleine Menge pH 7,01 (HI 7007), pH 4,01 (HI 7004) oder pH 10,01 (HI 7010) Pufferlösung... -
Seite 9: Ph Werte Bei Verschiedenen Temperaturen
pH WERTE BEI VERSCHIEDENEN TEMPERATUREN Für die Berücksichtigung der Temperaturkompensation bei Durchführung der pH-Kalibrierung benutzen Sie nachfolgen Tabelle. TEMP pH VALUES °C °F 4,01 6.86 7,01 9.18 10,01 4,01 6.98 7.13 9.46 10.32 4,00 6.95 7.10 9.39 10.24 4,00 6.92 7,07 9.33 10.18... -
Seite 10: Ec/Tds-Kalibrierung
Verhältnis mit dem Leitfähigkeitswert dieser Lösung. Der Faktor zwischen diesen beiden Messgrößen hängt von der Lösung ab. HI 9812 und HI 9812-5 arbeiten mit einem fixen Faktor von 0,5 (CaCO ), d. h. 1 µS/cm = 0,5 mg/l oder 0,5 ppm. -
Seite 11: Batteriewechsel
2%/°C. Da eine kleine Temperaturdifferenz eine große Leitfähigkeitsveränderung verursacht, ist insbesondere bei hohen oder niedrigen Temperaturen eine Kompensation der Leitfähigkeitsmessung erforderlich. Die Messergebnisse werden auf 25 °C normiert. Die Leitfähigkeitsmessgeräte HI 9812 und HI 9812-5 kompensieren Hilfe integrierten Sensorschaltkreises Temperaturdifferenzen automatisch. -
Seite 12: Sondenreinigung Und Pflege
SONDENREINIGUNG UND PFLEGE Sollten beim Öffnen der Schutzkappe weisse Kristalle an der Elektrode haf- ten so bedeutet dieses nicht dass die Elektrode ausgelaufen ist. Diese Kri- stalle haben nichts zu bedeuten; sie lassen sich durch Spülen unter flie- ßendem Wasser problemlos entfer- nen. - Seite 13 ELEKTRODENALTERUNG Eine Elektrode ist nie in absolutem chemischen Gleichge- wicht mit der zu messenden Flüssigkeit. Der Glassensor wird also langsam aber ständig angegriffen. Die Elektrodenalterung macht sich durch folgende Erschei- nungen bemerkbar: - eine immer länger werdende Ansprechzeit, - ein wachsender elektrischer Widerstand, - eine Veränderung der Steilheit, - eine «Verschiebung»...
- Seite 14 Fall ist eine Regenerierung praktisch überflüssig. REINIGUNGSLÖSUNGEN HI 7073 (HCl + Pepsin) Reinigungslösung für Proteine Diese Lösung wird verwendet, wenn die Elektrode in proteinhaltigen Messmedien eingesetzt worden ist. - Elektrode ca. 15 Minuten in die Lösung geben, - mit destilliertem Wasser spülen, - bei nachfüllbaren Elektroden Elektrolyt wechseln, - ca.
-
Seite 15: Ce-Konformitätserklärung
CE-KONFORMITÄTSERKLÄRUNG HI 9812 and HI 9812-5 Empfehlungen für Benutzer Bevor Sie diese Produkte benutzen, stellen Sie sicher, daß sie vollständig für die Umgebung geeignet sind, in der sie benutzt werden sollen. Der Metallring am Ende der Sonde ist empfindlich gegen elektrostatische Entladungen. -
Seite 16: Zubehör
ZUBEHÖR SONDEN HI 1285-0 Kombisonde pH/EC/TDS mit integr. Temperatursensor, 8-pin DIN-Stecker und 1 m Sondenkabel. HI 1285-5 Kombisonde pH/EC/TDS mit integr. Temperatursensor, 8-pin DIN-Stecker und 1 m Sondenkabel. PH-PUFFERLÖSUNGEN HI 70004P pH 4,01 Pufferlösung, 25 Beutel à 20 ml HI 7004M pH 4,01 Pufferlösung, 230 ml Flasche HI 7004L pH 4,01 Pufferlösung, 460 ml Flasche... - Seite 17 Hanna Customer Service Center zur Verfügung. e-mail: hid-verkauf@t-online.de All rights are reserved. Reproduction in whole or in part is prohibited without the written consent of the copyright owner, Hanna Instruments Inc., 584 Park East Drive, Woonsocket, Rhode Island, 02895 , USA.
