Hanna Instruments HI97748 Bedienungsanleitung

Hanna Instruments HI97748 Bedienungsanleitung

Photometer für mangan, niedrig (lr)

Werbung

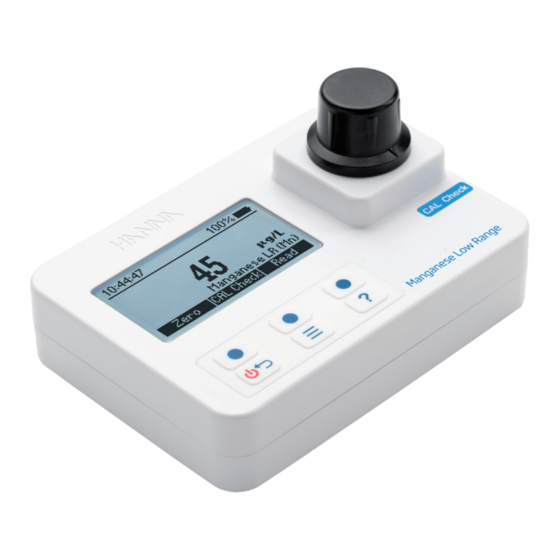

HI97748
Photometer für Mangan,
niedrig (LR)

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Hanna Instruments HI97748

  • Seite 1 HI97748 Photometer für Mangan, niedrig (LR)
  • Seite 2 Sehr vielen Dank, dass Sie sich für ein Produkt von Hanna Instruments geehrte entschieden haben. Kundin, Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie sehr dieses Messgerät verwenden. geehrter Dieses Handbuch gibt Ihnen die notwendigen Informationen für den Kunde richtigen Gebrauch dieses Messgeräts und eine genaue Vorstellung von...
  • Seite 3: Inhaltsverzeichnis

    INHALT ÜBERPRÜFUNG DER LIEFERUNG ................4 SICHERHEITSHINWEISE ..................5 ABKÜRZUNGEN ....................5 BESCHREIBUNG ....................7 BESTIMMUNGSGEMÄSSER GEBRAUCH ............7 ALLGEMEINE BESCHREIBUNG ................. 7 FUNKTIONSBESCHREIBUNG ................8 FUNKTIONSPRINZIP ..................9 DAS OPTISCHE SYSTEM ................. 9 ALLGEMEINE BEDIENUNG .................. 10 GERÄTEVALIDIERUNG: CAL CHECK™ / KALIBRIERUNG ........10 GLP ......................
  • Seite 4: Überprüfung Der Lieferung

    Nehmen Sie das Gerät und das Zubehör aus der Verpackung und untersuchen Sie es sorgfältig, um sicherzustellen, dass während des Transports keine Schäden entstan- den sind. Benachrichtigen Sie Ihr nächstes Hanna Instruments Kundendienstzentrum, wenn Sie Beschädigungen oder Fehlfunktionen feststellen Jedes HI97748C wird in einer Transportbox mit dem folgenden Zubehör geliefert:...
  • Seite 5: Sicherheitshinweise

    SICHERHEITSHINWEISE GEFAHR Die mit diesem Produkt zu verwendenden Chemikalien können bei unsachgemäßem Gebrauch zum Teil Vergiftungen, Organ- schäden, Verätzungen und Hautreizungen verursachen und korrosiv auf Materialien wirken. • Beachten Sie vor Gebrauch jeder Chemikalie die zugehörigen Sicherheitsdaten- blätter (SDS). Sie finden diese zum Download unter Eingabe der Produktnum- mer auf http://sds.hannainst.com.
  • Seite 6: Technische Daten

    TECHNISCHE DATEN Messbereich 0 bis 300 µg/L (als Mn) Auflösung 1 µg/L Mangan LR Genauigkeit ±10 µg/L ±3% d. Messwerts bei 25 °C Methode Adaptation der PAN-Methode Lichtquelle Wellenlänge 575 nm Wellenbreite 8 nm Messsystem Genauigkeit Wellen- ±1,0 nm länge Lichtdetektor Silicium-Photozelle Küvettentyp...
  • Seite 7: Beschreibung

    BESCHREIBUNG BESTIMMUNGSGEMÄSSER GEBRAUCH HI97748 ist ein tragbares, selbstdiagnostisches Messgerät zur photometrischen Be- stimmung von Mangan im niedrigen Messbereich in wässrigen Lösungen. ALLGEMEINE BESCHREIBUNG Das Photometer HI97748 ist ein kompaktes und vielseitiges Messgerät, das sich sowohl im Labor, als auch im mobilen Einsatz bewährt. Es misst den Gehalt an Mangan in wässrigen Lösungen in einem Messbereich von 0 bis 300 µg/L (ppb).
  • Seite 8: Funktionsbeschreibung

    FUNKTIONSBESCHREIBUNG 1) ON/OFF-Taste 4) Messschacht 6)Batteriefachdeckel 2) Tastatur Küvetten- Positionsmarker 3) LCD Tastaturbelegung Die Tastatur verfügt über 3 direkte und 3 virtuelle Tasten: Virtuelle Taste. Drücken, um die auf dem LCD direkt darüber angezeigte Funktion auszuführen. Ein-Ausschalttaste. Drücken und Halten zum Ein- oder Ausschalten. Kurz drücken um zur vorherigen Anzeige zurückzukehren.
  • Seite 9: Funktionsprinzip

    FUNKTIONSPRINZIP Die Photometrie basiert auf dem Prinzip, dass die Farbe einer Substanz durch Absorption und Transmission elektromagnetischer Lichtwellen entsteht. Fällt ein und der Intensität Ι Lichtstrahl einer bestimmten Wellenlänge (der Wellenlänge der Komplementärfarbe) die Moleküle der Messprobe absorbiert, und eine Strahlung der Intensität Ι (niedriger auf eine farbige Messprobe, wird ein Teil der Strahlung durch als Ι...
  • Seite 10: Allgemeine Bedienung

    LED-Lichtquellen bieten im Vergleich zu Wolframlampen viele Vorteile. LEDs verfügen über eine erheblich höhere Effizienz und produzieren mehr Licht bei gleichzeitig geringerem Stromverbrauch. Sie erzeugen wenig Abwärme und gewährleisten so die elektronische Stabilität des Geräts. LEDs sind für viele verschiedene Wellenlängen erhältlich, während Wolframlampen im blau/violetten Bereich nur geringe Lichtleis- tungen erbringen.
  • Seite 11 Mit   den Wert einstellen, der im Zertifikat des verwendeten CAL Check-Standards vermerkt ist. Zum Fortfahren Weiter drücken. Hinweis: Das Gerät speichert diesen Wert zur für zu- künftige Kalibrierungen. Wenn Sie einen neuen Satz Kalibrierstandards verwenden, müssen Sie den Wert anhand des neuen Zertifikats aktualisieren. A ZERO CAL Check-Küvette in den Messschacht setzen und Weiter drücken.
  • Seite 12: Glp

    Richtige Eingabe des Zertifikatwerts, und den Zustand und das Haltbarkeitsdatum der Küvette überprüfen .Ggf. Küvette reinigen und CAL Check wiederholen. Bleibt das Problem bestehen, Hanna Instruments Kundenservice kontaktieren. Taste drücken, um das Menü aufzurufen. Mit   GLP markieren und Wählen drücken.
  • Seite 13: Einstellungen

    EINSTELLUNGEN Taste drücken, um das Menü aufzurufen. Mit   Einstellungen markieren und Wählen drücken. Mit   die gewünschte Option markieren. Beleuchtung Werte: 0 bis 100 % Ändern drücken und mit   die gewünschte Helligkeit der Hintergrundbeleuchtung einstellen. Zur Bestätigung Akzept.
  • Seite 14 Datumsformat Ändern drücken und mit   das gewünschte Datumsformat markieren. Zur Bestätigung Akzept. drücken. Zum Abbrechen ohne Speicherung der neuen Auswahl Taste drücken. Dezimaltrennzeichen Optionen: Komma ( , ) oder Punkt ( . ) Mit der virtuellen Taste die gewünschte Option wählen.
  • Seite 15: Reagenzien / Zubehör

    Geräteinformationen Wählen drücken, um Modell, Seriennummer, Firm- ware-Version und ausgewählte Sprache anzuzeigen. Taste drücken, um zum Setup -Menü zurückzukehren. Auf Werk zurücksetzen Wählen drücken, um das Gerät auf Werks- einstellungen zurückzusetzen. Zur Bestätigung Akzept. drücken. Zum Abbrechen Aufheben drücken. REAGENZIEN / ZUBEHÖR Taste drücken, um das Menü...
  • Seite 16: Photometer

    BATTERIESTATUS Das Gerät führt beim Einschalten einen Selbsttest durch. Während des Tests wird ® das Hanna -Logo angezeigt. Nach 5 Sekunden wird, sofern der Test erfolgreich abgeschlossen wurde, die letzte gewählte Methode angezeigt. Das Batteriesymbol in der rechten oberen Ecke des Bildschirms zeigt den Ladungszustand der Batterie an: •...
  • Seite 17: Hinweise Zum Gebrauch Der Küvetten

    Verwendung von Tropfflaschen Um reproduzierbare Ergebnisse zu erzielen, die Tropfflasche einige Male auf den Tisch klopfen und Außenseite der Tropfspitze mit einem sauberen Tuch abwischen. Die Tropfflasche zum Dosieren vertikal halten. Verwendung von Spritzen Um mit der 1-mL-Spritze genau zu dosieren: Den Kolben vollständig in die Spritze schieben und deren Spitze in die Lösung tauchen.
  • Seite 18 Schütteln : Inhalt der Küvette durch sanfte Auf- und Ab-Bewegung schütteln. Wenden : Die Küvette auf die Kappe stellen und warten, bis sich Lösung und Reagenz an der Kappe gesammelt haben. Anschließend Küvette umdrehen, um die Lösung zum Küvettenboden zurückfließen zu lassen. Dies gilt als 1 Wendung. Anzahl und Zeit der Wendungen sind methodenspezifisch.
  • Seite 19: Methodendurchführung

    METHODENDURCHFÜHRUNG MANGAN (LR) REAGENZIEN Artikelnummer Beschreibung Menge HI93748A-0 Reagenz A für Mangan LR 2 Beutel HI93748B-0 Reagenz B für Mangan LR 0,40 mL HI93748C-0 Reagenz C für Mangan LR 2 mL HI93703-51 Dispergiermittel 6 Tropfen REAGENZIEN-SETS HI93748-01 Reagenzien für Mangan LR 100 Tests HI93748-03 Reagenzien für Mangan LR...
  • Seite 20 5. In jede Küvette jeweils 1 mL HI93748C-0 Reagenz C für Mangan LR geben. Kunststoff- stopfen und Küvettenkappe aufsetzen. 1 mL Sanft schütteln für ca. 15 Sekunden. 6. In jede Küvette jeweils 3 Tropfen HI93703-51 Dispergiermittel geben. Kunststoff- stopfen und Küvettenkappe aufsetzen und Küvetten für ca.
  • Seite 21 9. Küvette (#2, Messprobe) in den Messschacht einsetzen und sicherstellen,dass der Markierungsstrich der Küvette an der Markierung des Messschachtes ausgerichtet ist. 10. Messen drücken. D as Gerät führt die Messung aus und zeigt den gemessenen Wert für Mangan in µg/L Mangan (Mn) an. 11.
  • Seite 22: Fehlermeldungen

    Methode. Stellen Sie sicher, dass die Probe keine Ver- unreinigungen enthält. Überprüfen Sie die Probenvor- bereitung und die Messvorbereitung. Datums- und Zeiteinstellungen sind verloren gegangen. Setzen Sie die Werte im Einstellungsmenü zurück. Wenn das Problem weiterhin besteht, wenden Sie sich bitte an den Kundendienst von Hanna Instruments.
  • Seite 23: Batteriewechsel

    Englisch ist die einzige verfügbare Sprache. Die Hilfe- funktion ist nicht verfügbar. Starten Sie das Messgerät neu. Wenn das Problem weiterhin besteht, wenden Sie sich bitte an den Kundendienst von Hanna Instruments. Der Batterieladestand ist für eine ordnungsgemäße Funktion des Geräts zu niedrig. Ersetzen Sie die ver- brauchten Batterien durch neue.
  • Seite 24: Zubehör

    HI93748-03 WEITERES ZUBEHÖR Artikelnr. Beschreibung HI7101412 Transportkoffer, blau für HI977xx and 2 CAL Check Küvetten Küvettenreinigungstuch (4 Stck.) HI731318 HI731331 Glasküvette (4 Stck.) Küvettendeckel (4 Stck.) HI731336N HI93703-50 Küvettenreinigungslösung (230 mL) ® CAL Check Standardküvetten für Mangan, niedrig (LR) HI97748-11...
  • Seite 25: Entsorgung

    Zertifikat Alle Geräte von Hanna Instruments sind mit den Europäischen CE-Richtlinien konform. Entsorgung Gerät und Zubehör Entsorgen Sie das Produkt nicht über den Hausmüll sondern über geeignete Recyclingsysteme für elektrische und elektronische Geräte. Gebrauchte Batterien Dieses Produkt enthält Batterien. Um potenzielle Gefahren für Mensch und Umwelt zu vermeiden, entsorgen Sie Batterien nicht über den Hausmüll sondern über geeignete Recyclingsysteme.
  • Seite 26 Nachdruck - auch auszugsweise - nur mit schriftlicher Genehmigung gestattet. Hanna Instruments ist eine eingetragene Marke von Hanna Instruments Inc. Das Hanna Instruments Logo und CAL Check sind Marken von Hanna Instruments Inc. * Andere Firmen- und Produktnamen sind Marken oder eingetragene Marken der...
  • Seite 27 Hanna Instruments behält sich das Recht vor, Design, Konstruktion, Ausführung oder Aussehen seiner Produkte ohne Vorankündigung zu ändern.
  • Seite 28 Hanna Instruments Deutschland GmbH An der Alten Ziegelei 7 89269 Vöhringen p: +49 7306 3579100 f: +49 7306 3579101 e: info@hannainst.de w: www.hannainst.de B_HI97748_2020_03 - Übersetzung der Original- Bedienungsanleitung MAN97748...
