10.2

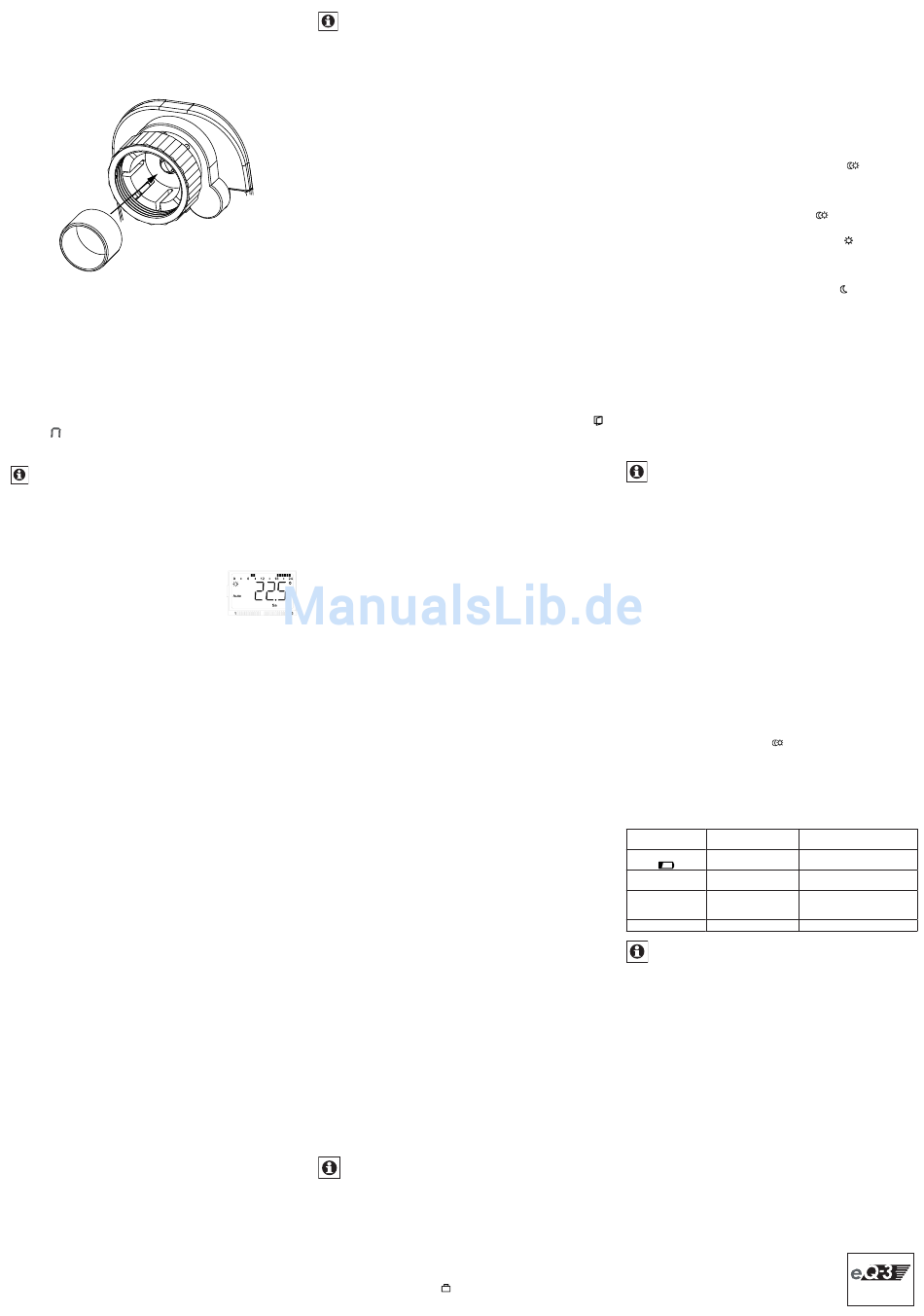

Stützring
Bei den Ventilen einiger Hersteller weist der in das Gerät hin-
einragende Teil des Ventils nur einen geringen Durchmesser
auf, was zu einem lockeren Sitz führt. In diesem Fall sollte der
beiliegende Stützring (L) vor der Montage in den Flansch des
Gerätes eingelegt werden.
L
11. Adaptierfahrt
Nach dem Einlegen der Batterien und der Montage am Ventil
wird zur Anpassung an das Ventil eine Adaptierfahrt („AdA")
durchgeführt.
• Sobald der Heizkörperthermostat auf dem Ventil montiert
wurde, drücken Sie kurz auf das Stellrad, wenn im Display
„InS" steht.
Während der Adaptierfahrt werden „AdA" und das Aktivitäts-
symbol ( ) im Display angezeigt. In der Zwischenzeit ist kei-
ne Bedienung möglich.
Wurde die Adaptierfahrt vor der Montage eingeleitet, drü-
cken Sie kurz auf das Stellrad und der Motor fährt zurück
zur Position „InS". Wird eine Fehlermeldung (F1, F2, F3)
angezeigt, fährt der Motor ebenfalls zurück zur Position
„InS".
12. Display-Inhalt im Normalbetrieb
Im Normalbetrieb werden Schaltzeiträume,
Betriebsmodus, Soll-Temperatur und Wochen-
tag angezeigt. Die Balken für Schaltzeiträu-
me des Wochenprogramms werden für jedes
zweite Zeitintervall angezeigt.
13. Steuerung und Konfiguration
Nachdem Sie den Heizkörperthermostat montiert und in Be-
trieb genommen haben, kann das Gerät individuell gesteuert
und konfiguriert werden. Die Steuerung und Konfiguration kann
entweder per BLUETOOTH
®
über die App „calor BT" oder di-
rekt am Gerät erfolgen.
13.1
Steuerung und Konfiguration über App
Um das Gerät per App zu steuern, gehen Sie wie folgt vor:
• Laden Sie die App „calor BT" aus dem App Store für iOS
oder Android herunter und installieren Sie diese auf Ihrem
Smartphone.
• Folgen Sie den Anweisungen in der App.
Sie können den Heizkörperthermostat anschließend über die
App steuern und konfigurieren.
13.2
Steuerung und Konfiguration direkt am Gerät
Um die Steuerung und Konfigurationen direkt am Gerät vor-
zunehmen, gehen Sie wie in den nachfolgend beschriebenen
Abschnitten vor.
13.2.1
Wochenprogramm (Pro)
Im Wochenprogramm lassen sich für jeden Wochentag sepa-
rat bis zu 3 Heizphasen (7 Schaltzeitpunkte) einstellen. Die
Programmierung erfolgt für die ausgewählten Tage, wobei für
einen Zeitraum von 00:00 bis 23:59 Uhr Temperaturen hinter-
legt werden können.
• Drücken Sie die Mode-/Menu-Taste mindestens 3 Sekunden.
Im Display erscheint „Pro". Bestätigen Sie durch kurzes Drü-
cken des Stellrads.
• Im Display erscheint „dAy". Mit dem Stellrad sind einzelne
Wochentage, alle Werktage, das Wochenende oder die ge-
samte Woche auswählbar.
• Bestätigen Sie durch kurzes Drücken des Stellrads.
• Der erste Schaltzeitpunkt wird angezeigt (0:00). Dieser kann
nicht verändert werden. Die Heizzeiten werden als Balken
angezeigt.
• Bestätigen Sie durch kurzes Drücken des Stellrads.
• Stellen Sie die Temperatur ein, die ab 0:00 Uhr gewünscht ist.
• Bestätigen Sie durch kurzes Drücken des Stellrads.
• Der nächste Schaltzeitpunkt wird angezeigt. Diesen können
Sie individuell anpassen.
• Stellen Sie anschließend die Temperatur ein, die ab der ge-
wünschten Uhrzeit vorherrschen soll.
• Diesen Vorgang können Sie wiederholen, bis die weiteren
gewünschten Temperaturen für den Zeitraum von 0:00 bis
23:59 Uhr hinterlegt sind.
• Sind alle 7 Schaltzeitpunkte belegt, wird 23:59 Uhr als End-
zeitpunkt zum Bestätigen angezeigt.
Im Auto-Modus kann die Temperatur jederzeit auch über
das Stellrad verändert werden. Die geänderte Tempera-
tur bleibt dann bis zum nächsten Schaltzeitpunkt erhalten.
13.2.2 Datum und Uhrzeit einstellen (dAt)
Über das Menü können jederzeit das Datum und die Uhrzeit
angepasst werden.
• Drücken Sie die Mode-/Menu-Taste mindestens 3 Sekunden.
• Wählen Sie mit dem Stellrad den Menüpunkt „dAT" aus.
• Stellen Sie Jahr, Monat, Tag, Stunde und Minute durch Dre-
hen des Stellrads ein und bestätigen Sie durch kurzes Drü-
cken des Stellrads.
13.2.3 Umschalten Sommer-/Winterzeit (dSt)
Für den Heizkörperthermostat kann eine automatische Um-
schaltung zwischen Sommer- und Winterzeit aktiviert bzw.
deaktiviert werden. Werkseitig ist die automatische Umschal-
tung aktiviert.
• Drücken Sie die Mode-/Menu-Taste mindestens 3 Sekunden.
• Wählen Sie mit dem Stellrad den Menüpunkt „dSt" aus.
• Bestätigen Sie die Auswahl durch kurzes Drücken des Stell-
rads.
• Im Display erscheint „OFF", wenn die Funktion deaktiviert
werden soll oder „On", wenn die Funktion aktiviert werden soll.
• Bestätigen Sie Ihre Auswahl durch kurzes Drücken des
Stellrads.
13.2.4 Fenster-auf-Funktion (AEr)
Der Heizkörperthermostat erkennt bei einer stark absinken-
den Temperatur automatisch, dass ein Raum gelüftet wird. Um
Heizkosten zu sparen, wird dann die Temperatur für einen be-
stimmten Zeitraum herunter geregelt (werkseitig 15 Minuten).
Währenddessen wird im Display das Fenster-auf-Symbol (
angezeigt.
• Drücken Sie die Mode-/Menu-Taste mindestens 3 Sekunden.
• Wählen Sie mit dem Stellrad den Menüpunkt „AEr" und be-
stätigen Sie durch kurzes Drücken des Stellrads.
• Die Temperatur und die Zeit lassen sich mit dem Stellrad
einstellen. Mit der Zeitauswahl „0" lässt sich die Funktion
deaktivieren.
13.2.5 Offset-Temperatur einstellen (tOF)
Da die Temperatur am Heizkörper gemessen wird, kann es an
einer anderen Stelle im Raum kälter oder wärmer sein. Um dies
anzugleichen, kann ein Temperatur-Offset von bis zu ±3.5 °C
eingestellt werden. Werden z. B. 18 °C anstatt eingestellter
20 °C im Raum erreicht, ist ein Offset von -2.0 °C einzustellen.
• Drücken Sie die Mode-/Menu-Taste mindestens 3 Sekunden.
• Wählen Sie mit dem Stellrad den Menüpunkt „tOF" aus und
bestätigen Sie durch kurzes Drücken des Stellrads.
• Drehen Sie das Stellrad so lange, bis die gewünschte Tem-
peratur erscheint.
• Bestätigen Sie durch kurzes Drücken des Stellrads.
13.2.6 BLUETOOTH
aktivieren/deaktivieren (bLE)
®
Die BLUETOOTH
®
Funktion des Heizkörperthermostaten kann
manuell aktiviert bzw. deaktiviert werden.
• Drücken Sie die Mode-/Menu-Taste mindestens 3 Sekunden.
• Wählen Sie mit dem Stellrad den Menüpunkt „bLE" aus und
bestätigen Sie durch kurzes Drücken des Stellrads.
• Im Display erscheint „OFF", wenn die Funktion deaktiviert
werden soll oder „On", wenn die Funktion aktiviert werden soll.
• Bestätigen Sie durch kurzes Drücken des Stellrads.
13.2.7 Werkseinstellungen wiederherstellen (rES)
Die Werkseinstellungen des Heizkörperthermostaten können
manuell wieder hergestellt werden. Dabei gehen alle vorge-
nommenen Einstellungen verloren.
• Drücken Sie die Mode-/Menu-Taste mindestens 3 Sekunden.
• Wählen Sie mit dem Stellrad den Menüpunkt „rES" aus und
bestätigen Sie durch kurzes Drücken des Stellrads.
• Anschließend erscheint „COnF" im Display.
• Bestätigen Sie durch kurzes Drücken des Stellrads.
13.2.8 Boost-Funktion
Kommen Sie z. B. früher nach Hause und möchten es schnell
warm haben, hilft Ihnen die Boost-Funktion. Bei Aktivierung
der Boost-Funktion wird das Heizungsventil sofort für 5 Minu-
ten auf 80 % geöffnet. Die Erwärmung eines Raumes dauert
zwar länger als 5 Minuten, die vom Heizkörper abgegebene
Wärme kann dennoch sofort wahrgenommen werden.
• Drücken Sie kurz das Stellrad zum Aktivieren der Boost-
Funktion.
• Die verbleibende Funktionsdauer wird im Sekundentakt he-
runtergezählt („b300" bis „b000").
• Nach Ablauf dieser 5 Minuten wechselt der Heizkörperther-
mostat in den vorher aktiven Modus (Auto/Manu) mit der vor-
her eingestellten Temperatur.
• Die Funktion lässt sich jederzeit vorzeitig durch Betätigen
des Stellrads deaktivieren.
Die Boost-Funktion hat keinen unmittelbaren Effekt, wenn
der Heizkörper verdeckt ist (z. B. durch ein Sofa). Die
Fenster-auf-Funktion ist während der Boost-Funktion de-
aktiviert.
13.2.9 Urlaubsfunktion einstellen
Die Urlaubsfunktion kann genutzt werden, wenn für einen be-
stimmten Zeitraum eine feste Temperatur gehalten werden soll
(z. B. während eines Urlaubs oder einer Party).
• Drücken Sie die Mode-/Menu-Taste so oft kurz, bis im Dis-
play das Koffersymbol (
) erscheint.
• Stellen Sie über das Stellrad die Uhrzeit ein, bis zu der die
Temperatur gehalten werden soll und bestätigen Sie durch
kurzes Drücken des Stellrads.
• Stellen Sie das Datum ein und bestätigen Sie durch kurzes
Drücken des Stellrads.
• Stellen Sie die Temperatur ein und bestätigen Sie durch kur-
zes Drücken des Stellrads.
Die eingestellte Temperatur bleibt bis zum vorgegebenen Zeit-
punkt bestehen. Danach wechselt der Heizkörperthermostat
in den Auto-Modus.
13.2.10 Komfort- und Absenk-Temperatur
Über die Taste Komfort-/Absenk-Temperatur (
schen diesen beiden Temperaturen gewechselt werden. Werk-
seitig liegen diese bei 21.0 °C (Komfort-Temperatur) und 17.0 °C
(Absenk-Temperatur).
• Halten Sie die Komfort-/Absenktaste (
Sekunden gedrückt.
• Im Display erscheinen das Sonnensymbol (
tuell hinterlegte Komfort-Temperatur.
• Verändern Sie die Temperatur mit dem Stellrad und bestäti-
gen Sie durch kurzes Drücken des Stellrads.
• Im Display erscheinen das Mondsymbol (
senk-Temperatur.
• Verändern Sie die Temperatur mit dem Stellrad und bestäti-
gen Sie durch kurzes Drücken des Stellrads.
Auch im Auto-Modus kann die Temperatur über die Taste je-
derzeit geändert werden. Diese bleibt dann bis zum nächsten
Schaltzeitpunkt des Programms erhalten.
13.2.11 Heizpause aktivieren (Batterieschonung)
Ist die Heizung im Sommer abgeschaltet, können die Batteri-
)
en geschont werden. Dazu wird das Ventil ganz geöffnet. Der
Verkalkungsschutz wird weiter durchgeführt.
Um Batterien zu schonen, kann zudem die BLUETOOTH
Funktion deaktiviert werden (siehe Abschnitt „13.2.6 Blu-
etooth
®
aktivieren/deaktivieren (bLE)").
Zum Aktivieren der Heizpause gehen Sie wie folgt vor:
• Drehen Sie das Stellrad im manuellen Betrieb (Manu) so lan-
ge nach rechts, bis im Display „On" erscheint.
• Zum Beenden verlassen Sie den manuellen Betrieb (Manu)
oder drehen Sie das Stellrad nach links.
13.2.12 Frostschutzbetrieb einstellen
Wenn ein Raum nicht geheizt werden soll, kann das Ventil ge-
schlossen werden. Nur bei Frostgefahr wird das Ventil geöffnet.
Der Verkalkungsschutz wird weiter durchgeführt.
• Drehen Sie das Stellrad im manuellen Betrieb (Manu) so lan-
ge nach links, bis im Display „OFF" erscheint.
• Zum Beenden verlassen Sie den manuellen Betrieb (Manu)
oder drehen Sie das Stellrad nach rechts.
13.2.13 Kindersicherung / Bediensperre
Die Bedienung des Gerätes kann gesperrt werden.
• Zur Aktivierung/Deaktivierung der Bediensperre, drücken Sie
die Tasten Mode-/Menu und
• Nach erfolgreicher Aktivierung erscheint „LOC" im Display.
• Zur Deaktivierung der Bediensperre, drücken Sie erneut
beide Tasten.
14. Fehlerbehebung und Wartung
Fehlercode im
Problem
Display
Batteriesymbol
Batterieleistung
(
)
zu gering
Ventilantrieb
F1
schwergängig
F2
Stellbereich zu groß
F3
Stellbereich zu klein
Zum Schutz vor Ventilverkalkung führt der Heizkörper-
thermostat einmal wöchentlich am Samstag um 12:00
Uhr eine Entkalkungsfahrt durch. Dabei erscheint „CAL"
im Display.
15. Technische Eigenschaften
Geräte-Kurzbezeichnung:
Versorgungsspannung:
Stromaufnahme:
Batterielebensdauer:
Schutzart:
Verschmutzungsgrad:
Umgebungstemperatur:
Oberflächentemperatur:
Display:
Anschluss:
Wirkungsweise:
Linearer Hub:
Abmessungen (B x H x T):
Gewicht:
Funkfrequenz:
Freifeldreichweite:
Technische Änderungen sind vorbehalten.
The Bluetooth
®
word mark and logos are registered
trademarks owned by Bluetooth SIG, Inc. and any use
of such marks by eQ-3 AG is under license. Other
trademarks and trade names are those of their res-
pective owners.
) kann zwi-
) für mindestens 3
) und die ak-
) und die Ab-
®
kurz gleichzeitig.
Behebung
Batterien austauschen
Installation prüfen,
Heizungsventil überprüfen
Befestigung des
Heizkörperthermostaten
überprüfen
Heizungsventil überprüfen
CC-RT-M-BLE
2x 1,5 V LR6/Mignon/AA
100 mA max.
2 Jahre (typ.)
IP20
2
5 bis 35 °C
90 °C (am Heizkörper)
LC-Display
M30 x 1,5 mm
Typ 1
4,3 mm
58 x 63 x 122 mm
176 g (inkl. Batterien)
2,402 GHz - 2,480 GHz
10 m (typ.)
Bevollmächtigter des Herstellers:
Manufacturer's authorised representative:
eQ-3 AG
Maiburger Straße 29
26789 Leer / GERMANY
www.eQ-3.de
Werbung
