Bestell-Nr. 5992
3.3.3.2.2.1.4.- Konstellation
Bestell-Nr. 5991
Diese Funktion gibt die
DVB-T
Konstellation allen Trägern, der dispersen TPS Träger oder
des konkreten angewählten Trägers an. Außer der grafischen Abbildung werden im
Bildschirm auch die
CBER
und
MER
Messungen des
DVB-T
Signals angezeigt.

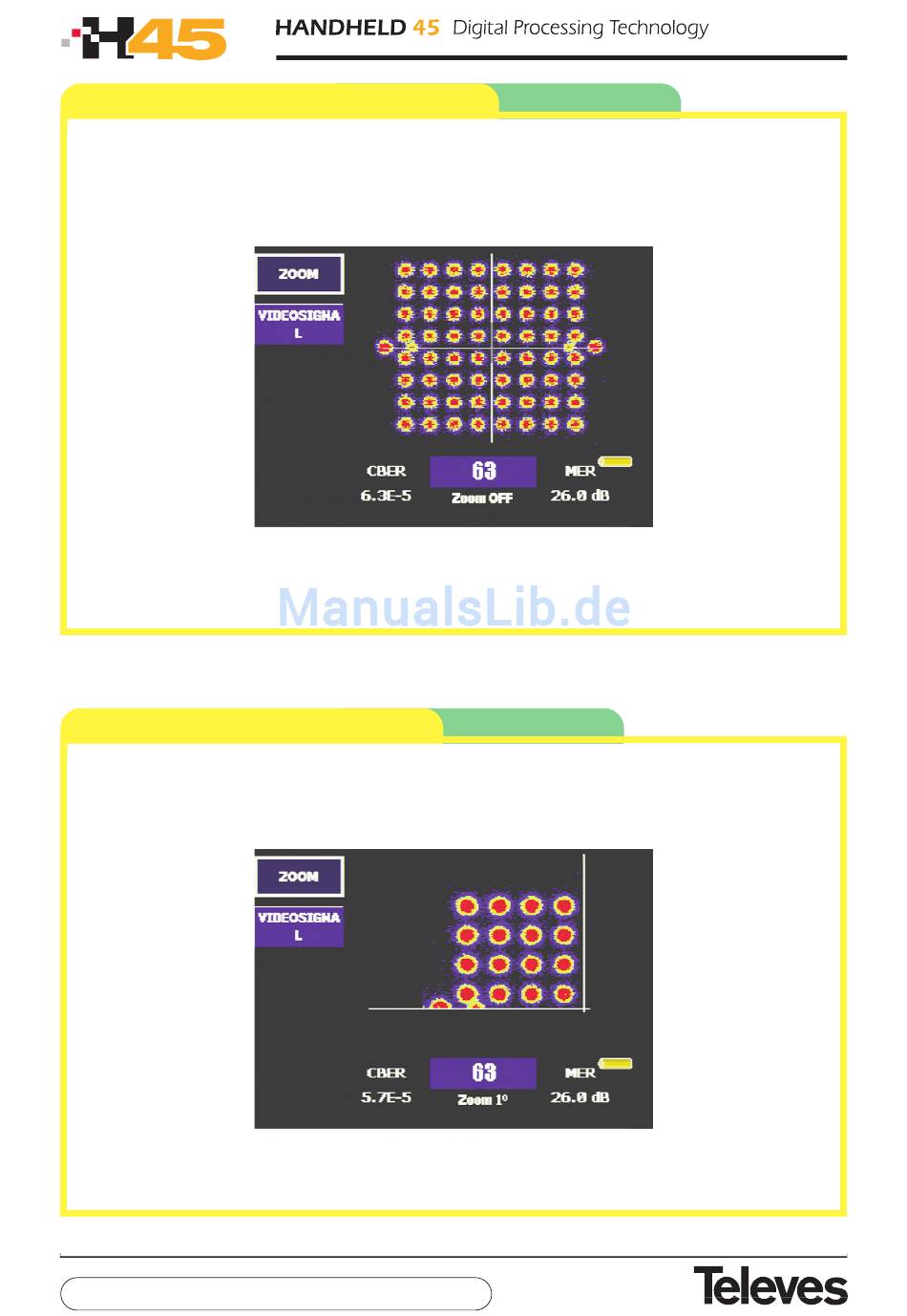

Abbildung 58.- DVB-T Messungen
Bestell-Nr. 5992
3.3.3.2.2.1.4.1.- Zoom
Bestell-Nr. 5991
Mit dieser Option kann für eine detaillierte Ansicht der einzublendende Quadrant ausgewählt
werden. Bei der Anwahl von
"Zoom
OFF" wird die Grafik alle vier Quadranten erfassen.
Abbildung 59.- Zoom DVB-T Konstellation
83
TV modus
