3.3.4.5.- Höchstwerte (Ein/Aus)
Die Funktion der
Höchstwerten
ist zur Darstellung der Pulssignale oder der sich in der Zeit
schnell ändernde Signale.
Diese Funktion aktiviert/deaktiviert die Anzeige der Höchstwerte. Beim Aktivieren dieser
Funktionalität, eine neue gelben Grafik, welche die Höchstwerte des Signals an jedem Punkt
anzeigt. Das erneute Anwählen dieser Funktion blendet die gelbe Grafik aus. In beiden Fällen
stellt die weiße Grafik weiterhin das instantane Signal dar.
Wenn einer der Parameter der Spektrumdarstellung (Bezugspegel, Span) geändert wird, blen-
det die Grafik, welche die Höchstwerte darstellt, aus und sammelt ab sofort die Höchstwerte
mit den neuen angewählten Bedingungen.

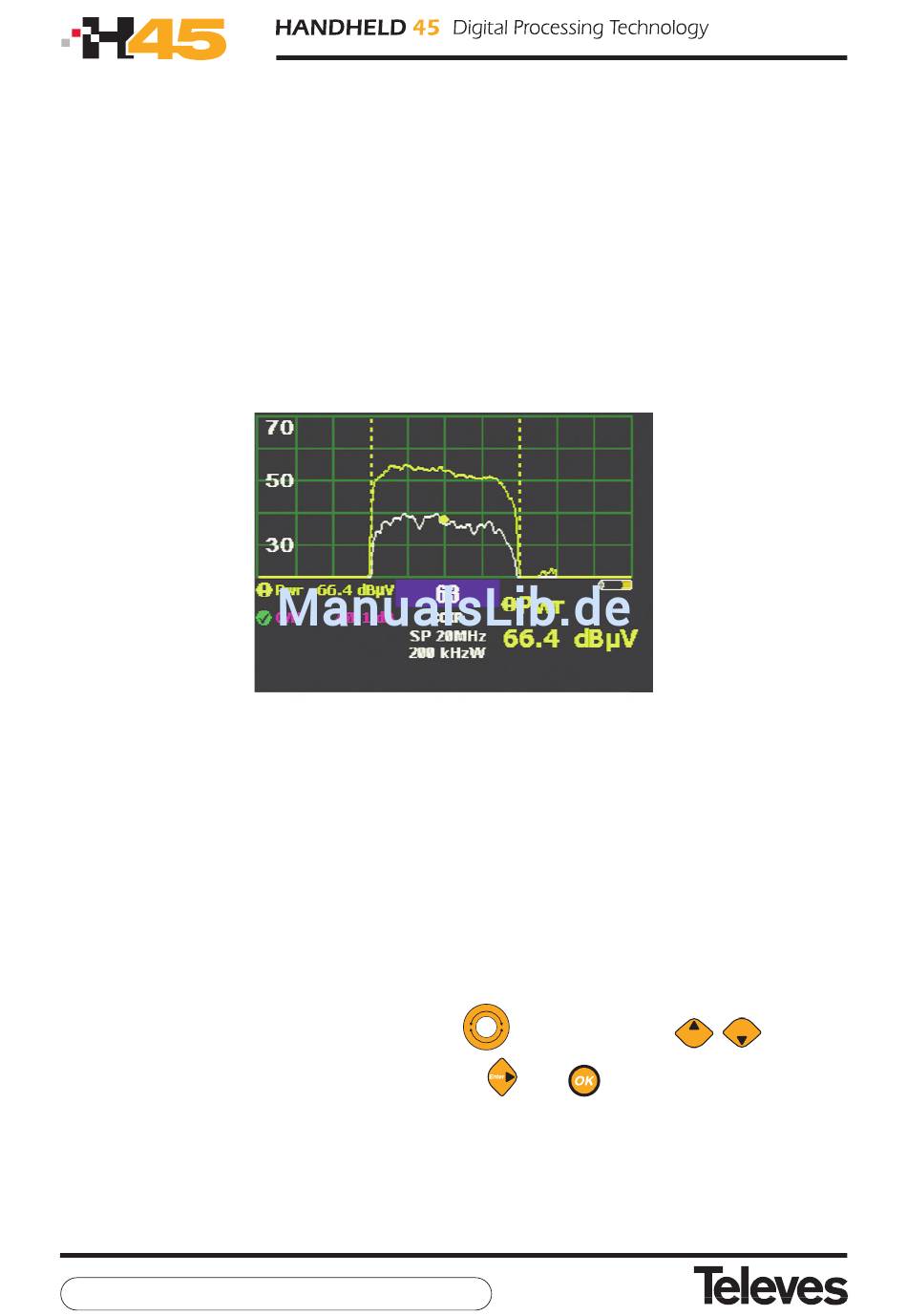

Abbildung 85.- Höchstwerte
3.3.4.6.- dB / DIV
Mit disem Parameter kann der Nutzer die dB Nummer die auf dem Bildschirm eingeblendet
wird anwählen.
Nachdem diese Funktion ausgewählt wurde, wird die Information der Messung ausgeblendet
und stattdessen erscheinen die dB/DIV. Mit dem
oder den Cursoren
/
kann die-
ser Parameter geändert werden, und mit der Taste
oder
wird der Wert bestätigt.
LDie zur Anwahl stehenden Werte des Parameters lauten, abhängig von den Optionen des
Messgerätes:
2, 5 oder 10
dB/DIV.
(Bestell-Nr. 5992)
und 5, 10 dB/DIV
(Bestell-Nr.
5990).
108
Analyser
