4.3.- SCART-Buchse (DIN EN 50049)
Ist sowohl unter dem Namen SCART als auch PERITEL (gemäß Norm NF-C92250) bekannt.
Die Signale an dieser Schnittstelle werden nachfolgend beschrieben:
PIN Nr. SIGNAL
1 Audio rechts Ausgang
2 Audio rechts Eingang
3 Audio links Ausgang
4 Audio Masse
5 Blau Masse (B)
6 Audio links Eingang
7 Blau Ausgang (B)
8 Schaltspannung
9 Grün Masse (G)
10 Schnittstelle Bus digital
11 Grün Ausgang (G)
20 16 12
10
18 14
19 1
15
21 13
17

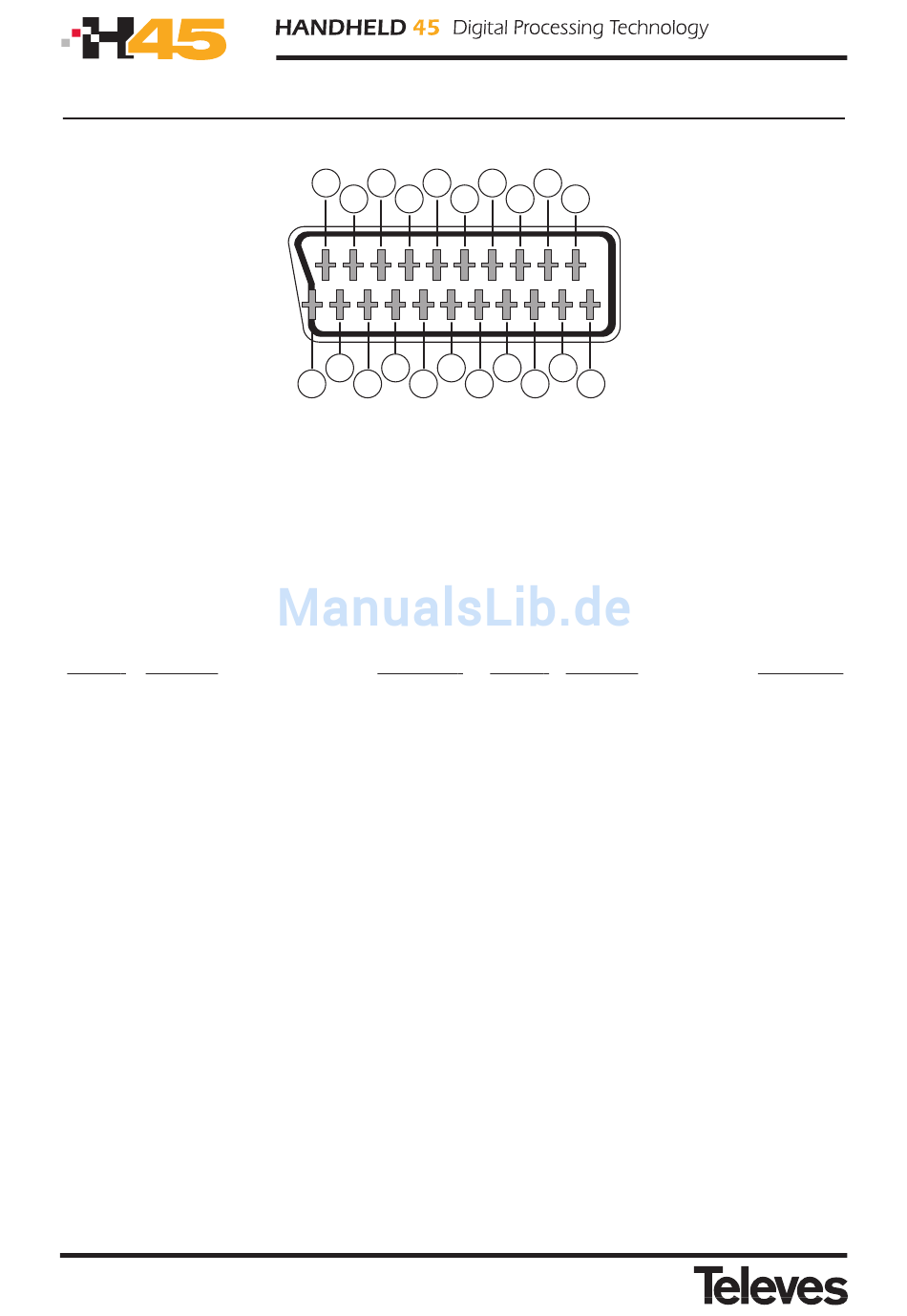

Abbildung 87.- SCART-Buchse
EIGENSC.
(N/C)
112
8
4
6
2
3
7
9 5 1
PIN Nr. SIGNAL
12 Schnittstelle Bus digital (N/C)
13 Rot Masse (R)
14 Reserviert Bus digital
15 Rot Ausgang (R)
16 Signal Löschen
17 Masse Composed Video
18 Rückweg Löschen
19 Ausgang Composed Video
20 Eingang Video
21 Masse Abschirmung Stecker
EIGENSC.
(N/C)
(N/C)
(N/C)
