DEUTSCH

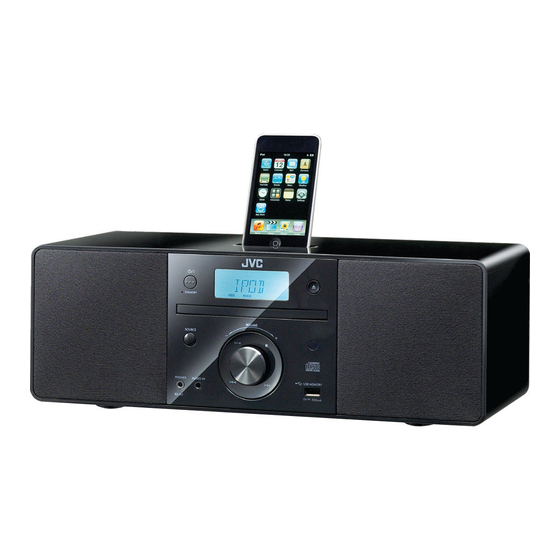

PORTABLE-CD-SYSTEM
RD-N1
BEDIENUNGSANLEITUNG
Herzlichen Glückwunsch zum Kauf
eines JVC-Produkts.
©2010 Victor Company of Japan, Limited
Vorsichtsmaßregeln
Hinweise zum Netzkabel Hinweise zur Aufstellung
• Wenn Sie längere Zeit außer Haus sind, sollten Sie vorher
• Wählen Sie einen Ort, der eben, trocken und nicht zu heiß
den Stecker aus der Wandsteckdose ziehen.
oder zu kalt ist—zwischen 5˚C und 35˚C.
• Beim Abtrennen der Anlage von der Wandsteckdose ist
• Stellen Sie die Anlage nicht an Orten auf, die Vibrationen
grundsätzlich am Stecker selbst zu ziehen, also nicht am
ausgesetzt sind.
Kabel.
• Stellen Sie keine schweren Gegenstände auf die Anlage.
• Berühren Sie das Netzkabel nicht mit nassen Händen.
Zur Vermeidung von Funktionsstörungen oder
• Ziehen Sie das Netzkabel ab, bevor Sie die Anlage
Schäden an der Anlage
reinigen oder an einem anderen Ort aufstellen.
• Das Netzkabel darf nicht modifiziert, verdreht, gezerrt • Stecken Sie keinerlei Metallgegenstände, wie z. B. Draht,
oder mit schweren Gegenständen belastet werden, da Haarklammern, Münzen o. ä., in die Anlage.
dies einen Brand, elektrischen Schlag oder andere Unfälle • Blockieren Sie nicht die Lüftungsschlitze.
verursachen könnte.
Vermeiden Sie Feuchtigkeit, Wasser, Staub und hohe Im Geräteinneren befinden sich keinerlei Teile, die
Temperaturen vom Benutzer gewartet werden können. Falls etwas
• Stellen Sie die Anlage nicht an einem feuchten oder
schiefgeht, ziehen Sie den Netzstecker ab und wenden
staubigen Ort auf.
sich an Ihren Fachhändler.
• Falls einmal Wasser in die Anlage eingedrungen sein
sollte, müssen Sie sofort die Netzspannung abschalten,
den Stecker von der Wandsteckdose abziehen und dann
Ihren Händler um Rat fragen. Falls der Betrieb der Anlage
in diesem Zustand fortgesetzt, besteht die Gefahr von
Brand und elektrischem Schlag.
• Setzen Sie die Anlage keiner direkten
Sonneneinstrahlung aus oder stellen Sie sie nicht in der
Nähe von Heizkörpern auf.
Kompatible iPod-Modelle Abspielbare Disc-/
Datei-Typen
iPod-Modell Audio
iPod nano
• Diese Anlage kann abspielen...
iPod nano (zweite Generation)
– Audio-CD und CD-R/CD-RW im Audio-CD-Format
iPod nano (dritte Generation) – MP3/WMA-Dateien auf eine CD-R/CD-RW (ISO
9660-Format) oder auf einem USB-Massenspeichergerät
iPod nano (vierte Generation)
(maximale Datenübertragungsrate: 2 Mbps)
iPod nano (fünfte Generation)
• Diese Anlage lässt keine sog. „packet write" Discs zu.
iPod mini
• Für MP3/WMA-Wiedergabe...
iPod mini (zweite Generation)
– Es kann vorkommen, dass sich manche MP3- bzw.
WMA-Dateien aufgrund ihrer Aufnahmebedingungen
iPod (vierte Generation)
nicht abspielen lassen.
iPod classic
– Diese Anlage kann nur Discs mit ISO 9660 Level 1 oder
iPod photo (vierte Generation)
Level 2 abspielen.
iPod video (fünfte Generation) – Es wird empfohlen, jede Datei grundsätzlich
iPod touch mit einer Abtastfrequenz von 44,1 kHz und eine
Datenübertragungsrate von 128 Kbps aufzunehmen.
iPod touch (zweite Generation und Herbst 2009)
– Diese Anlage kann zu insgesamt 999 Tracks und
99 Gruppen erkennen.
Wenn der iPod nicht korrekt abspielt, aktualisieren Sie die
– Diese Anlage kann nur die Tag-Daten (version 1) zeigen.
iPod-Software auf die neueste Version.
• Zur Wiedergabe der Dateien in einem
• Für Einzelheiten zur Aktualisierung Ihres iPod prüfen Sie
USB-Massenspeichergerät...
die Apple-Website <http://www.apple.com>.
– Sie können nicht größere Dateien als 2 GB abspielen.
Wartung
– Diese Anlage kann bestimmte
USB-Massenspeichergerät nicht abspielen und
Um beste Leistung mit der Anlage zu erzielen, halten Sie unterstützt nicht DRM (Digital Rights Management).
Ihre Discs und Mechanismen immer sauber.
Umgang mit Discs
• Um eine Disc aus ihrem Behälter zu entfernen, ergreifen
Sie sie am Rand, drücken Sie leicht auf das Mittelloch,
und heben Sie die Disc heraus.
• Berühren Sie nicht die glänzende Seite der Disc, und
biegen Sie die Disc nicht.
• Setzen Sie die Disc nach der Verwendung in die Hülle
zurück.
• Achten Sie beim Einlegen der Disc in ihren Behälter
sorgfältig darauf, die Oberfläche nicht zu zerkratzen.
• Schützen Sie die Disc for direktem Sonnenlicht, extremen
Temperaturen und Feuchtigkeit.
Zum Reinigen der Disc:
Wischen Sie die Disc mit einem weichen Lappen gerade
von der Mitte nach außen hin ab.
Reinigung der Anlage
• Flecken müssen mit einem weichen Lappen abgewischt
werden. Bei schwerer Verschmutzung der Anlage einen
Lappen mit wässriger, neutraler Spülmittellösung
tränken, gut auswringen, die Anlage abwischen, und
dann mit einem trockenen Lappen trockenwischen.
• Um Beeinträchtigung der Qualität der Anlage,
Beschädigung, oder Abpellen der Lackierung zu
vermeiden, auf folgendes achten:
– NICHT gewaltsam abwischen.
– NICHT mit Lösungsmitteln wie Verdünner oder Benzol
abwischen.
– NICHT flüchtige Substanzen wie etwa Insektensprays
darauf sprühen.
– NICHT Gummi- oder Plastikteile längere Zeit in
Berührung lassen.
ACHTUNG: Ausreichende Belüftung Vorderansicht
Zur Vermeidung von elektrischen Schlägen, Feuer und
sonstigen Schäden sollte das Gerät unter folgenden
Bedingungen aufgestellt werden:
1. Vorderseite: Hindernisfrei und gut zugänglich.
2. Seiten/Oben/Hinten: Innerhalb der in der Abbildung
dargestellten Bereiche dürfen sich keine Hindernisse
befinden.
3. Unterseite: Die Stellfläche muß absolut eben sein.
Sorgen Sie für ausreichende Luftzufuhr durch
Seitenansicht
Aufstellung auf einem Stand mit mindestens 10 cm
Höhe.
Technische Daten
Verstärkersektion Mitgeliefertes Zubehör
Ausgangsleistung: 6 W (3 W + 3 W) bei 3 Ω (10% Klirrfaktor) Siehe „Mitgeliefertes Zubehör" unter „Erste Schritte".
Audio-Eingang: AUDIO IN: Stereo-Ministecker (ø 3,5 mm)
(nur Europa)
250 mV/47 kΩ Änderungen bei Design und technischen Daten bleiben
Digitaleingang: USB MEMORY vorbehalten.
Tuner
LVT2130-004A [E]
UKW-Abstimmbereich: 87,50 MHz—108,00 MHz
0110TMMMDWMTS
Disc-Player
Dynamikumfang: 80 dB
Gleichlaufschwankungen: Unmessbar
USB
USB-Spezifikation: Kompatibel mit USB 2.0 Full-Speed
Kompatibles Gerät: Massenspeichergerät
Kompatibles System: FAT16, FAT32
Ausgangsleistung: 5 V Gleichstrom 500 mA
iPod
Ausgangsleistung: 5 V Gleichstrom 500 mA
Allgemein
Lautsprechertyp: Bassreflextyp
Lautsprechereinheiten: 9 cm x 2
Lautsprecherimpedanz: 3 Ω
Betriebsstromanforderungen: • Microsoft und Windows Media sind entweder
Für Modelle für USA und Kanada eingetragene Marken oder Marken der Microsoft
Wechselstrom 120 V, 60 Hz
Corporation in den Vereinigten Staaten und/oder
Für Modelle für Europa Wechselstrom 230 V, 50 Hz anderen Ländern.
Für Modelle für Australien Wechselstrom 240 V, 50 Hz • iPod ist ein Warenzeichen von Apple Inc., eingetragen
Für andere Modelle 110 V – 127 V / 220 V – 240 V
in den USA und anderen Ländern.
Wechselstrom • „Made for iPod" bedeutet, dass ein elektronisches
einstellbar mit Spannungswähler, 50/60 Hz
Zubehörteil spezifisch zum Anschluss an iPod
Leistungsaufnahme: 35 W (im Betrieb)
konstruiert wurde und vom Entwickler auf Erfüllung
1,00 W oder weniger (im Bereitschaftszustand) von Apple-Leistungsstandards zertifiziert wurde.
Abmessungen (ca.): 400 mm × 141 mm × 211 mm
• Apple übernimmt keine Verantwortung für die
(B × H × T)
Funktion dieses Geräts oder desen Erfüllung von
Gewicht (ca.): 3,3 kg Sicherheits- und anderen Vorschriften.
Störungssuche
Wenn Sie ein Problem mit Ihrer Anlage haben, gehen Sie zunächst diese Liste durch, um hier eine mögliche Lösung zu
finden, bevor Sie das Gerät zum Kundendienst einreichen.
Allgemein
\ Der Netzstecker ist nicht ganz eingesteckt. Schließen Sie ihn
Die Anlage kann nicht eingeschaltet
werden. ordnungsgemäß an.
\ Es gibt eine Zeitgrenze. Starten Sie das Verfahren erneut.
Einstellungen oder Eingaben werden
plötzlich aufgehoben, bevor Sie fertig sind.
\ Es befindet sich ein Hindernis zwischen Fernbedienung und dem
Unfähig, die Anlage von der
Fernbedienung zu steuern. Fernbedienungssensor an der Anlage.
\ Die Batterie ist erschöpft.
\ Kopfhörer sind angeschlossen.
Kein Ton.
UKW-Radio
\ Antennenverbindungen sind falsch oder locker.
Schwer hörbare Sendungen wegen
\ Die UKW-Antenne ist nicht richtig ausgestreckt und platziert.
Rauschen.
\ Elektrostatische Entladung von Ihrem Körper kann Rauschen verursachen.
In diesem Fall schalten Sie die Anlage aus und dann wieder ein.
iPod
\ Die Batterie des iPod ist schwach oder leer. Laden Sie die Batterie des
Der iPod spielt nicht, aber „IPOD"
erscheint im Display. iPod.
Disc/USB
\ Die Disc ist umgekehrt eingesetzt. Setzen Sie die Disc mit der
Die Disc/das USB-Massenspeichergerät
spielt nicht ab. Beschriftungsseite nach oben weisend ein.
\ Die Disc ist mittels „packet writing (UDF-Dateisystem)" aufgenommen
worden. Sie kann nicht wiedergegeben werden.
\ Das USB-Massenspeichergerät ist nicht richtig angeschlossen.
\ MP3/WMA-Dateien wurden nicht auf der Disc oder im
„NO SONG" erscheint im Display.
USB-Massenspeichergerät aufgenommen.
\ Es gibt zwei Typen von ID3-Tag—Version 1 und Version 2. Diese Anlage
ID3-Tag an einer MP3-Datei kann nicht
gezeigt werden. kann nur die ID3-Tag Version 1 zeigen.
\ Die Wiedergabe-Reihenfolge wird bestimmt, wenn Gruppen und Tracks
Gruppen und Tracks werden nicht
erwartungsgemäß abgespielt. aufgenommen werden. Dies hängt von der Schreibanwendung ab.
\ Die Disc ist zerkratzt oder schmutzig.
Der Klang von der Disc/dem
\ MP3/WMA-Dateien wurden nicht richtig in das
USB-Massenspeichergerät weist
Unterbrechungen auf. USB-Massenspeichergerät aufgenommen.
\ Rauschen und statische Elektrizität können den Ton stoppen. In
Ton vom USB-Massenspeichergerät ist
unterbrochen. diesem Fall trennen Sie das USB-Massenspeichergerät ab, schalten die
Anlage aus, und schließen das USB-Massenspeichergerät wieder an,
nachdem die Anlage wieder eingeschaltet ist.
\ Der Netzstecker ist nicht eingesteckt.
Das Disc-Fach öffnet oder schließt sich
\ Die Disc-Auswurf ist unterbunden. „DISC LOCKED" erscheint (siehe
nicht.
„Sperre der Disc-Ausgabe" in „Disc/USB" auf Seite 2).
Aufnehmen
\ Die Speicherkapazität für das USB-Massenspeichergerät ist voll.
Aufnahme im USB-Massenspeichergerät
\ Für USB-Massenspeichergerät ist schreibgeschützt.
ist unmöglich.
• Wenn die Anlage nicht richtig arbeitet, ziehen Sie einmal den Netzstecker ab, warten eine kurze Zeit lang und stecken
dann den Netzstecker wieder ein.
• JVC übernimmt keine Verantwortung für jeglichen Datenverlust in einem USB-Massenspeichergerät oder iPod bei der
Verwendung dieser Anlage.
Erste Schritte
❍ ❍
Mitgeliefertes Zubehör Vorbereitung der Fernbedienung
Nach dem Auspacken prüfen Sie, ob die folgenden Bei der ersten Verwendung der Fernbedienung ziehen Sie die Isoliationsfolie heraus.
Artikel vorhanden sind:
• Fernbedienung (× 1)
Ersetzen der Batterie in der Fernbedienung
• Lithiumknopfbatterie CR2025 (× 1)
– Die Batterie ist werkseitig in der Fernbedienung
eingesetzt.
• UKW-Antenne (× 1)
• Netzteiladapter (× 1) (Nicht für die Modelle für USA,
Canadian, Europa, Australien und Saudi Arabien
mitgeliefert.)
Falls etwas fehlt, wenden Sie sich bitte sofort an Ihren
Händler.
In dieser Bedienungsanleitung...
• Beziehen sich Erklärungen, wenn nicht ausdrücklich
anders angegeben, auf die Fernbedienungstasten.
Wenn sich an der Anlage aber Tasten mit gleichen oder
ähnlichen Namen befinden, können diese ebenfalls für
• Wenn Sie die Batterie ersetzen, setzen
die Bedienung verwendet werden.
Sie die Kante der Batterie unter die
• Die Ausdrücke „Datei" und „Track" werden mit gleicher
Drahtschleife.
Bedeutung verwendet.
• Alle hier als Beispiel gezeigten Displayabbildungen
zeigen die Modelle für Europa.
Verbindungen
Schließen Sie das Netzkabel erst an, nachdem alle anderen Verbindungen getätigt sind.
HINWEISE:
• Stellen Sie sicher, dass die Antennenleiter nicht andere Klemmen, Verbindungskabel
oder Netzkabel berühren. Halten Sie außerdem die Antennen von Metallteilen der
Anlage, Verbindungskabeln und dem Netzkabel fern. Andernfalls könnte schlechter
Empfang verursacht werden.
Anweisungen für Netzkabel (AC) (nur Asien und Saudi-Arabien)
VORSICHT für Netzleitung (AC)
VOR DEM EINSTECKEN prüfen Sie, ob die Spannung in Ihrer
Netzleitung (AC) mit der Position des Spannungswählers
außen am Gerät übereinstimmt. Fall das nicht der Fall ist,
stellen Sie den Spannungswähler anders ein, um die Gefahr
von Bränden bzw. elektrischen Schlägen zu vermeiden.
Klang und andere Einstellungen
Anfangseinstellungen
Einstellung der Uhr
Sie können die Uhr nur einstellen wenn die Anlage
Zum Prüfen der aktuellen Zeit bei eingeschalteter
ausgeschaltet ist (auf Standby). Anlage
1
(Gedrückthalten)
Die Zeit wird nur einige Sekunden lang angezeigt.
• Wenn Sie die Uhrzeit bereits eingestellt haben,
halten Sie CLOCK gedrückt, bis die Uhrzeit blinkt.
Bei einem Stromausfall
2 Die Uhrzeiteinstellungen gehen verloren. Sie müssen
Stellen Sie die Stunde und die Minuten ein.
die Uhr neu einstellen.
• Die Uhr kann 1 oder 2 Minuten im Monat vor- oder
nachgehen. Sie müssen möglicherweise die Uhrzeit
regelmäßig neu einstellen.
1
HINWEISE:
• Legen Sie die Batterie an einem Ort ab, wo sie außer Reichweiter kleiner Kinder
Lithiumknopfbatterie
ist. Falls ein Kind vesehentlich die Batterie verschluckt, sofort einen Arzt rufen.
(Produktnummer: CR2025)
• Um Überhitzen, Bersten oder Brand der Batterie zu vermeiden:
– Die Batterie nicht aufladen, kurzschließen, zerlegen, erhitzen oder in ein
Feuer werfen.
– Die Batterie nicht zusammen mit anderen Metallgegenständen ablegen.
– Umwickeln Sie die Batterie beim Entsorgen oder Lagern mit Klebeband und
Isolierstoff.
– Die Batterie nicht mit Pinzetten oder ähnlichen Werkzeugen anstoßen.
• Entsorgen Sie Batterie sachgemäß unter Beachtung aller gesetzlichen und
örtlichen Vorschriften.
• Die Batterie (Akku oder Batterien eingesetzt) darf nicht sehr starken
Hitzequellen wie Sonnenschein, Feuer o.ä. ausgesetzt werden.
VORSICHT:
Explosionsgefahr, wenn Batterie falsch eingesetzt wird. Nur durch den selben
Drahtschleife
oder entsprechenden Typ ersetzen.
UKW-Antenne (mitgeliefert): Strecken Sie sie aus, um den besten Empfang zu erzielen.
Für besseren UKW-Empfang
Trennen Sie die mitgelieferte UKW-Antenne ab, und schließen Sie eine UKW-Außenantenne (nicht
mitgeliefert) mit einem 75 Ω-Draht mit Koaxstecker (IEC oder DIN45325) an.
An eine Wandsteckdose
Wenn die Steckdose nicht zum Netzstecker passt, verwenden Sie den mitgelieferten
Netzsteckeradapter. (Nicht für die Modelle für USA, Canadian, Europa, Australien und Saudi
Arabien mitgeliefert.)
❍ ❍
Timer
Einschlaf-Timer Display-Information
Sie können den Einschlaf-Timer nur bei eingeschalteter
Zur Anzeige der ID3/WMA-Tag-Information
Anlage einstellen.
Während der MP3/WMA-Wiedergabe...
1
(Gedrückthalten)
2
Geben Sie die Zeit ein.
ID3/WMA-Tag-Information wird automatisch wie folgt
gezeigt:
SLEEP 10 SLEEP 20 SLEEP 30
OFF SLEEP 90
• Um die Restzeit bis zum Ausschalten der Anlage zu
prüfen, halten Sie CLOCK gedrückt.
❍
Klangeinstellungen
Stummschalten mit Ausblenden Klangmodus
Zum kurzzeitigen Senken der Lautstärke Zum Auswählen des für Ihre bevorzugte Musik
geeigneten Klangmodus.
• Zum Wiederherstellen der Lautstärke drücken Sie
die Taste erneut oder stellen die Lautstärke ein.
Hyper Bass Sound (HBS)
Zur Verstärkung des Tiefenklangs
HBS Abgebrochen
Display-Einstellungen
ID3 ON ID3 OFF
Gruppe Datei Titel
Album Interpret
ROCK POP CLASSIC
Abgebrochen
JAZZ
(Keine Anzeige)
