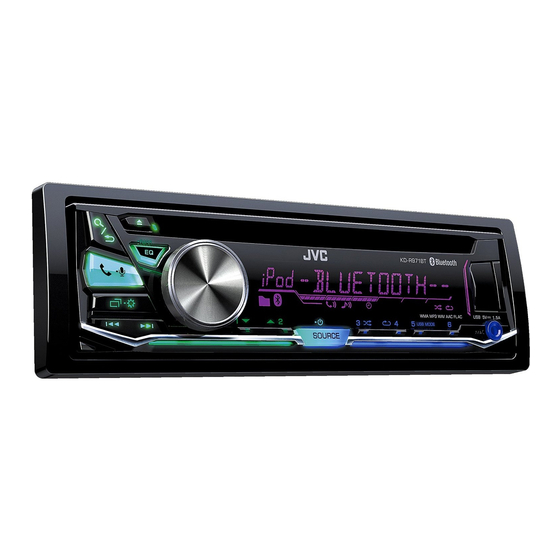

JVC KD-R774BT Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. JVC Anleitungen
  4. CD-Player
  5. KD-R774BT
  6. Bedienungsanleitung

JVC KD-R774BT Bedienungsanleitung

Cd- receiver
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

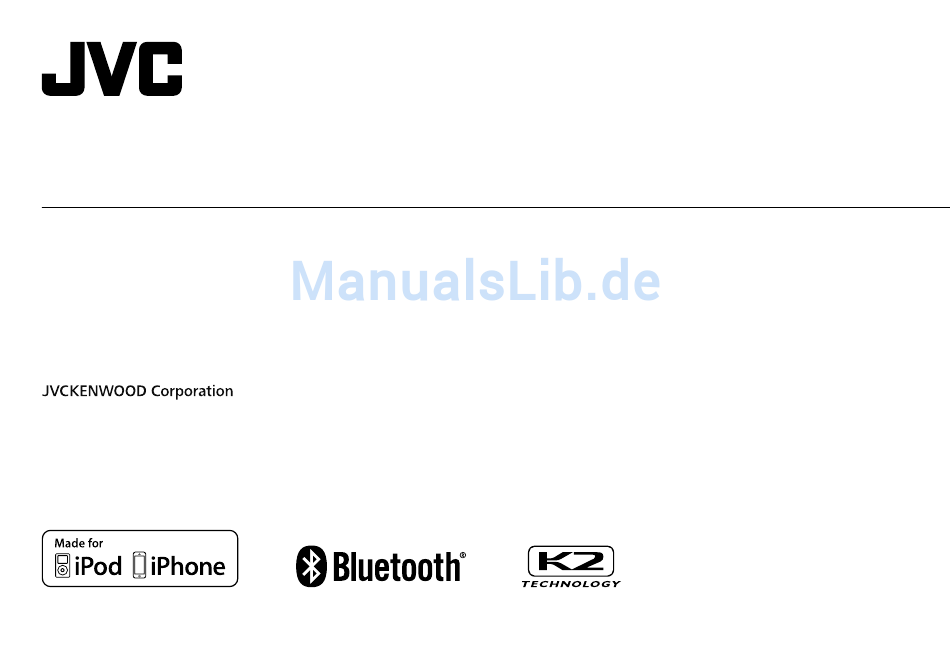

KD-R971BT / KD-R871BT / KD-R774BT / KD-R771BT
CD RECEIVER
INSTRUCTION MANUAL
RÉCEPTEUR CD
MANUEL D'INSTRUCTIONS
CD-RECEIVER
BEDIENUNGSANLEITUNG
CD-PECИBEP
ИHCTPУKЦИЯ ПO ЭKCПЛУATAЦИИ
ENGLISH
FRANÇAIS
DEUTSCH
РУCCKИЙ
B5A-0816-00 [E]
