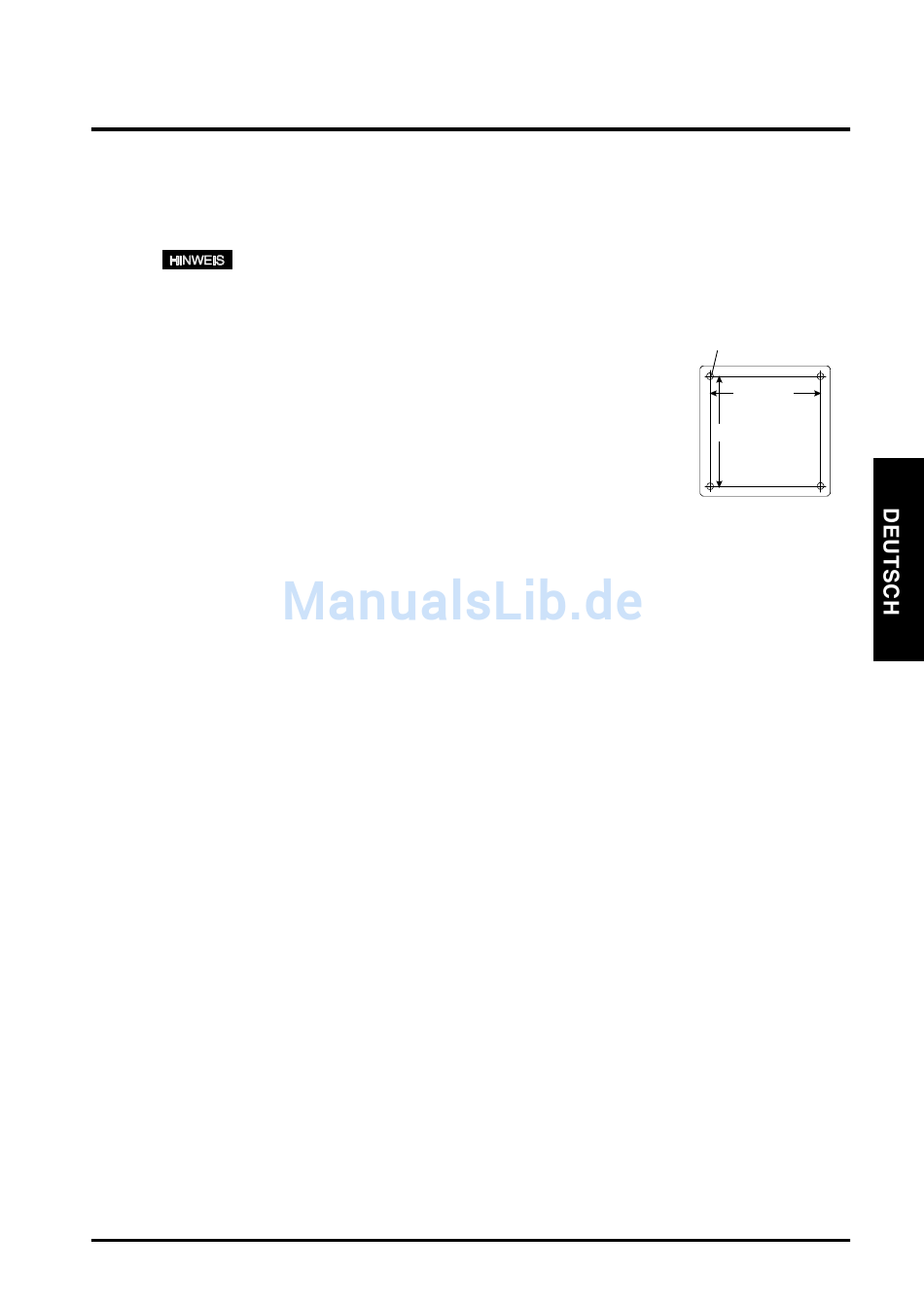

7. ANBRINGUNG EINES
SCHWENKARMS
Der LCD-Monitors kann mit Schwenkarm verwendet werden. Zu diesem Zweck nehmen
Sie den Kippträger ab und bringen den Schwenkarm an das Terminal an.
• Verwenden Sie einen Schwenkarm, der die folgenden Anforderungen erfüllt.
• Wenn Sie den LCD-Monitors mit einem Schwenkarm
verwenden, muß dieser VESA-geprüft sein:
* Verwenden Sie einen Schwenkarm mit einem
Lochabstand von 100 mm x 100 mm in der
Auflage für die Armmontage.
* Verwenden Sie einen Schwenkarm, der Objekte
bis zu 13,5 kg trägt.
• Ein TÜV/GS-geprüfter Schwenkarm.
• Verwenden Sie einen Schwenkarm mit ausreichender
Stabilität (mechanischer Festigkeit) für das Gewicht
des Monitors.
• Verwenden Sie einen Schwenkarm, der die manuell
eingestellte Position beibehält.
• Verwenden Sie einen Schwenkarm, der die Neigung
des Monitors nach vorne und nach hinten zuläßt.
• Schließen Sie nach Montage des Schwenkarms die
Kabel wieder an.
Montage
1.
Legen Sie den LCD-Monitors. Zerkratzen Sie dabei nicht das Display.
2.
Entfernen Sie den Kippträger durch Lösen der Schrauben. (M4 x 16 Ni/Fe 4 Stck.)

7. ANBRINGUNG EINES SCHWENKARMS

M4 x 16 mm (4 stck.)
100 mm
100 mm
37
