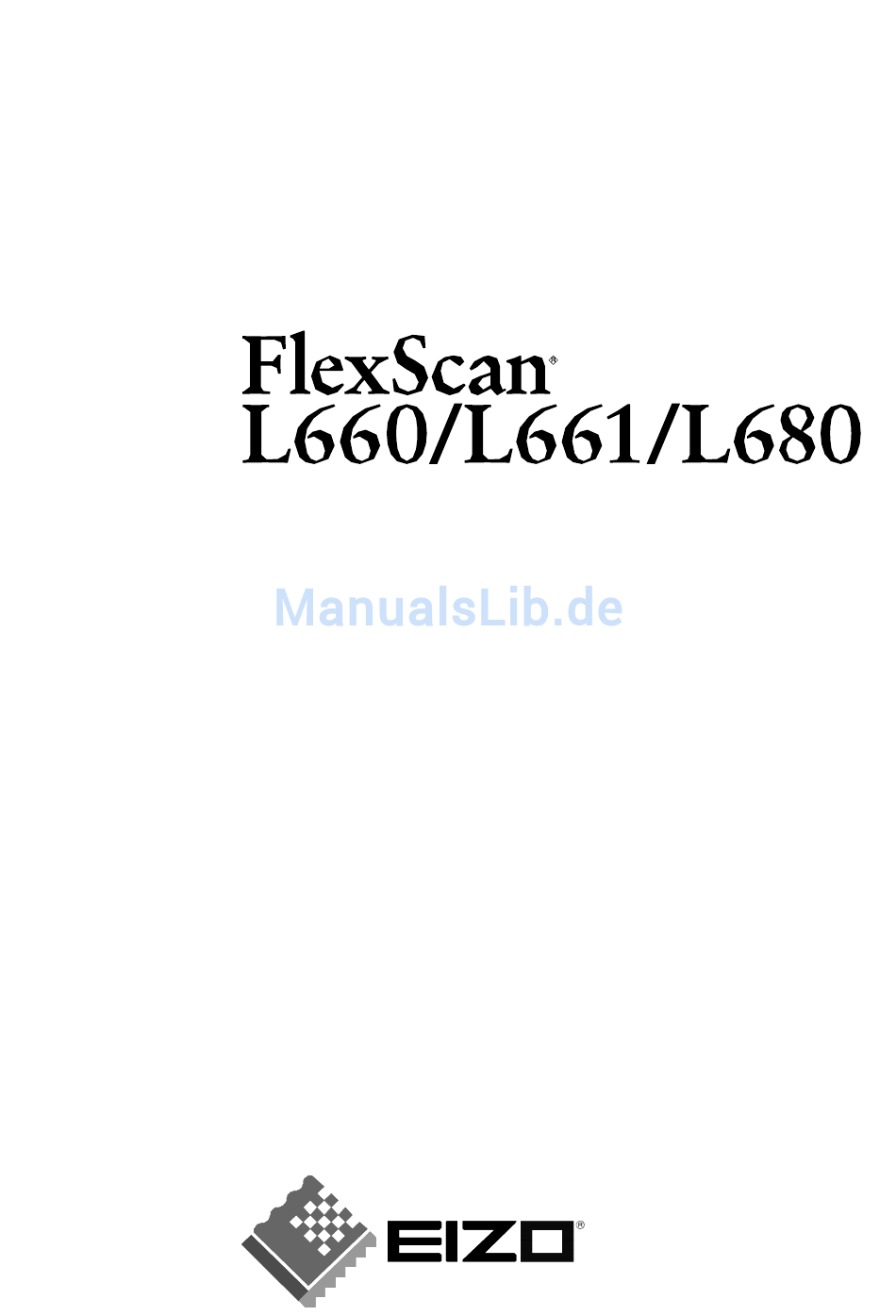

- Seite 1 Bedienungsanleitung LCD-Farbmonitor...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS SICHERHEITSHINWEISE _________________ 4 EINFÜHRUNG __________________________ 10 Zu diesem Handbuch ..........10 Lieferumfang ............10 Bedienelemente & Anschlüsse ......11 1 INSTALLATION _______________________ 13 1-1 Anschlußarbeiten ..........13 PC-Einstellungen ............. 13 Kabelverbindungen ............13 Anbringen eines Standfußes ........... 15 2 EINSATZ DES SCREENMANAGERS _____ 17 2-1 Einsatz des ScreenManagers ...... - Seite 3 Abmessungen ............vi Urheberrecht© 2000 EIZO NANAO CORPORATION. Alle Rechte vorbehalten. Diese Anleitung darf ohne vorherige Genehmigung der Eizo Nanao Corporation in keiner Form und auf keine Weise, weder elektronisch, mechanisch noch sonstwie – auch nicht teilweise – reproduziert, gespeichert oder übertragen werden.
-
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE * Der Hersteller übernimmt keine Verantwortung für Schäden oder Funktionsstörungen, die auf nicht ordnungsgemäß durchgeführte Anschlußarbeiten zurückzuführen sind. Das Netzkabel sollte direkt an eine Standard-Wandsteckdose angeschlossen werden. Position des Warnhinweis-Aufklebers an der Geräterückseite Risk of electric shock. Do not open. Risque de choc electrique. - Seite 5 WARNUNG • Tritt Rauch aus dem Monitor aus oder werden ungewöhnliche Geräusche oder Gerüche wahrgenommen, sind umgehend sämtliche Netzverbindungen zu lösen. Wenden Sie sich in diesem Fall an Ihren Händler. Der Einsatz eines defekten Monitors kann gefährlich sein. • Gehäuse keinesfalls öffnen und keine Änderungen am LCD- Monitor vornehmen.
- Seite 6 In Europa: * Leistung: min. 250 V, 10 A * Länge: max. 2,0 m * Typ: H05VV-F 3G 1 mm Verwenden Sie unbedingt einen Steckertyp, der für das jeweilige Einsatzland zugelassen ist. Anderenfalls besteht Brand- oder Stromschlaggefahr. • Schließen Sie das System an eine ordnungsgemäß geerdete Steckdose an.
- Seite 7 • Die Abdeckungen der Anschlüsse für das optionale Peripheriegerät gehören nicht in die Hände von Kindern. Kinder bzw. Kleinkinder könnten die Abdeckung versehentlich herunterschlucken. Hierbei besteht Erstickungsgefahr. Sollte dies dennoch geschehen, sollten Sie umgehend einen Arzt aufsuchen. • Stellen Sie den Monitor auf eine stabile ebene Fläche. Wird das Gerät nicht ordnungsgemäß...
- Seite 8 • Der Bereich um den Stecker herum ist in regelmäßigen Abständen zu reinigen. Bei Ablagerung von Staub, Wasser oder Öl auf dem Stecker besteht Brandgefahr. • Betreiben Sie den Monitor daher nur in möglichst staubfreien Umgebungen. Staubablagerungen im Monitorinneren sind mit Brandgefahr verbunden und können Betriebsstörungen verursachen.
- Seite 9 • Verdecken Sie keinesfalls die Lüftungsschlitze des Gehäuses. * Legen Sie keine Bücher oder sonstige Gegenstände auf die Belüftungsschlitze. * Installieren Sie den Monitor nicht in einem geschlossenen Raum (Schrank etc.). * Benutzen Sie den Monitor nicht in liegender oder umgekehrter Position.
-
Seite 10: Einführung
EINFÜHRUNG Zu diesem Handbuch Dieses Handbuch enthält Sicherheitshinweise, Leistungsmerkmale, Spezifikationen sowie Erläuterungen zum Betrieb Ihres neuen EIZO- Monitors. Die separate ScreenManager-Kurzanleitung beschreibt eine Reihe von Grundeinstellungen, die mit Hilfe des Dienstprogramms ScreenManager vorgenommen werden können. Lieferumfang Signalkabel Netzkabel (MD-C87/100) Anschluß-abdeckung... -
Seite 11: Bedienelemente & Anschlüsse
Bedienelemente & Anschlüsse Vorderseite Sichtwinkel L660 L661 L680 Horizontal: 160° 140° 170° Vertikal: 160° 140° 170° Eingabetaste (ENTER) Diese Taste bestätigt eventuell vorgenommene Justagen und Einstellungen bzw. aktiviert den ScreenManager. Power-Taste Mit dieser Taste kann der Monitor EIN- und AUSgeschaltet werden, wenn der Netzschalter gedrückt ist. -
Seite 12: Rückseite
Rückseite 4 Öffnungen für die Montage eines Standfußes Netzschalter Signaleingänge Zwei 15polige Mini-D- Sub-Anschlüsse (Signal 1 und Signal 2) Konfigurationsport Zugriff nur für Service- Techniker. USB-Ports (1 x Upstream) Weitere Einzelheiten siehe Seite 39. Netzanschluß USB-Ports (4 x Downstream) Verwenden Sie Weitere Einzelheiten siehe Seite 39. -
Seite 13: Installation
1 INSTALLATION 1-1 Anschlußarbeiten PC-Einstellungen Bevor Sie Ihren EIZO-Monitor an einen PC anschließen, müssen Sie die Bildschirmeinstellungen (Auflösung und Frequenz) wie folgt anpassen: fH: 27 kHz-82 kHz fV: 50 Hz-85 Hz • Die maximale Auflösung dieses LCD-Monitors beträgt 1280 x 1024 (Bildpunkte x Zeilen) bei einer maximalen Vertikalfrequenz (fV) von 75 Hz. - Seite 14 (4) Verbinden Sie das andere Kabelende mit dem Video-Anschluß an der PC- Rückseite. Standard-Grafikkarte (PC) Mini-D-Sub- Stecker, 15 polig Mini-D-Sub- Standard-Grafikkarte Stecker, 15 polig (PC) Signal Kabel (mitgeliefert) Macintosh Mini-D-Sub- Stecker, 15 polig Mini-D-Sub- Stecker, 15 Macintosh G3 polig (Blue & White) Signal Kabel (mitgeliefert) D-Sub-Stecker, 15 polig Mini-D-Sub-...
-
Seite 15: Anbringen Eines Standfußes
• Leisten Sie Ihren Beitrag zur Energieeinsparung, indem Sie den Monitor abschalten, sobald sie ihn nicht mehr benötigen. Anbringen eines Standfußes WARNUNG • Verwenden Sie die mitgelieferten Schrauben, um den Standfuß anzubrigen, und ziehen sie diese Schrauben fest an. Um den Schwenkarm des Monitors wieder zu montieren, können Sie die ursprünglich am Monitor befestigten Schrauben verwenden. -
Seite 16: Anschluß Von Zwei Pcs
Apple PC compatible Macintosh Signal Kabel (mitgeliefert) Der EIZO L660/L661/L680 verfügt über zwei Video-Signaleingänge (2 x Mini-D-Sub, 15polig). Dank der Eingangssignalwahl über die Funktion „Signal-Priorität“ kann der Benutzer selbst entscheiden, welches Eingangssignal bevorzugt verarbeitet werden soll. • Wenden Sie sich an Ihren Händler, wenn Sie weitere Informationen oder optionales Kabelzubehör benötigen. -
Seite 17: Einsatz Des Screenmanagers
2 EINSATZ DES SCREENMANAGERS 2-1 Einsatz des ScreenManagers ScreenManager Der ScreenManager ermöglicht diverse Monitoreinstellungen sowie die Justage der Bildschirmanzeige. Die Justagemaßnahmen können mit Hilfe der ENTER-Taste sowie einer Reihe von Steuertasten vorgenommen werden, die sich am Bedienfeld an der Monitorvorderseite befinden. Steuertasten Eingabetaste (Enter) -
Seite 18: Untermenüs
Untermenüs Weitere Funktionen Information... Kapitel 2-2 <Bildparameter> (S. 21) Kapitel 2-3 <Farbe> (S. 28) Kapitel 2-4 <PowerManager> (S. 31) Kapitel 2-5 <Andere Funktion> (S. 34) <Informationen> Benutzen Sie diese Funktion, um die aktuellen ScreenManager-Einstellungen einzusehen. Das Menü besteht aus insgesamt vier Bildschirmseiten. -
Seite 19: Einsatz Des Screenmanagers
Einsatz des ScreenManagers ScreenManager aktivieren Betätigen Sie die ENTER-Taste an der Vorderseite des Monitors, um das Hauptmenü des ScreenManagers aufzurufen. Untermenü aufrufen (1) Um zu einem der verfügbaren Untermenüs zu wechseln, müssen Sie das zugehörige Symbol mit Hilfe der Steuertasten (Oben, Unten, Rechts oder Links) ansteuern und die ENTER-Taste betätigen. -
Seite 20: Funktionstasten
Funktionstasten Helligkeit und Kontrast können bei Bedarf direkt (d. h. nicht über den ScreenManager) geändert werden. Nehmen Sie in diesem Fall die erforderlichen Einstellungen über die Steuertasten vor, und bestätigen Sie eventuell vorgenommene Änderungen mit Hilfe der ENTER-Taste. Das nachfolgende Diagramm zeigt die verfügbaren Justagemöglichkeiten. Die Einstellung der Helligkeits- und Kontrastwerte kann jedoch nach wie vor über die entsprechenden Optionen des ScreenManager-Menüs „Bildparameter“... -
Seite 21: Bildjustage
Erstinstallation des Monitors sowie bei jeder Systemänderung zu aktivieren. Die nachfolgend aufgeführten gängigen Anzeige-Modi sind im Mikroprozessor des L660/L661/L680-Monitors vorprogrammiert. Für diese Betriebsarten sind daher keine weiteren Einstellungen erforderlich. Um den Monitor in einem anderen Anzeige-Modus zu betreiben, müssen Sie die Auto-Taste betätigen und das ScreenManager-Menü... -
Seite 22: Vorgehensweise
Vorgehensweise Überblick (1) Installieren und starten Sie das Programm für die Bildjustage von der Dienstprogrammdiskette. (2) Betätigen Sie die Taste für die automatische Justage (AUTO). (3) Aktivieren Sie den ScreenManager, und rufen Sie das Menü „Bildparameter“ auf. Einstellungen im Menü „Clock“ vornehmen Es erscheinen horizontale Balken oder Streifen Einstellungen im Menü... - Seite 23 Vorgehensweise Gehen Sie bei der Justage der Monitorparameter wie folgt vor: (1)Lesen Sie die Datei readmede.txt. Installieren und starten Sie anschließend das Programm für die Bildjustage von der Dienstprogrammdiskette. Hilfestellung Bildschirmanweisungen, oder führen Sie die nachfolgenden Arbeitsschritte (2) bis (8) durch. •...
- Seite 24 Falls horizontales Flimmern auftritt oder horizontale Balken oder Streifen sichtbar sind, fahren Sie fort mit der Phansenjustage in Schritt (5). · Der EIZO-Monitor L660/L661/L680 unterstützt analoge Eingangssignale von Standard- Grafikkarten. Das analoge Eingangssignal wird hierbei von der integrierten LCD-Schaltung in ein Digitalsignal umgewandelt.
- Seite 25 (5) Einstellungen im Menü „Phasen“ vornehmen. Funktionen Bestimmt den den Abtastpunkt für die Umwandlung des analogen Eingangssignals in das erforderliche Digitalsignal. a) Klicken Sie das Symbol „Phase“ an, und betätigen Sie die ENTER-Taste, um das Menü „Phase“ aufzurufen. b) Falls Verzeichnungen in Form von horizontalen Balken oder Streifen auftreten, können diese wie folgt über die Tasten „Rechts“...
- Seite 26 Funktionen b) Verschieben Sie die obere linke Ecke der Bildschirmanzeige mit Hilfe der Steuertasten, um eine Anpassung an das aktuelle Anzeigeformat vorzunehmen. · Falls im Anschluß an die Justage der Bildposition eine Verzeichnung in Form von vertikalen Balken oder Streifen auftritt, müssen Sie zum Menü „Clock“...
- Seite 27 (8) „Kontrast“ automatisch justieren Funktionen Bestimmt den Kontrast der Bildschirmanzeige. a) Klicken Sie das Symbol „Kontrast“ an, und betätigen Sie die ENTER-Taste, um das Menü „Kontrast/Helligkeit“ aufzurufen. b) Betätigen Sie die Taste „AUTO“ des Bedienfelds (während das Menü „Kontrast/Helligkeit“ angezeigt wird), um eine automatische Kontrastjustage vorzunehmen.
-
Seite 28: Farbeinstellung
2-3 Farbeinstellung Überblick Aktivieren Sie den ScreenManager. Klicken Sie anschließend das Symbol „Farbe“ an, und betätigen Sie die ENTER-Taste, um das Menü „Farbe“ aufzurufen. Das ScreenManager-Menü „Farbe“ bietet drei verschiedene Betriebsarten für Farbeinstellungen: die Farbmodi 1, 2 und 3. Bei Bedarf können die Farbeinstellungen in diesen drei Betriebsarten angepaßt und abgespeichert werden, um auf diese Weise jederzeit auf individuelle Farbumgebungen zurückgreifen zu können. -
Seite 29: Gain Justage
Funktionen (b) Wählen Sie die Option 1, 2 oder 3, und bestätigen Sie Ihre Auswahl mit ENTER. In diesem Fall ertönt ein langer Signalton, der darauf hinweist, daß die von Ihnen vorgenommenen Einstellungen gespeichert wurden. Gain-Justage Durch Justage der Anzeigefarben Rot, Grün und Blau für die verschiedenen Farbmodi können Sie eine individuelle Farbumgebung definieren. - Seite 30 Funktionen · Die Justage arbeitet nur dann effektiv, wenn die Prozentangaben schwarz angezeigt werden. Der Magenta-Wert steht für die Farbsättigung. Wählen Sie hier einen niedrigeren Prozentwert, bis dieser Wert schwarz angezeigt wird. · Im Anschluß an die Farbeinstellungen muß der Kontrast gegebenenfalls angepaßt werden, um eine optimale Farbdefinition und -intensität für die Bildschirmanzeige zu erzielen.
-
Seite 31: Energiespareinstellungen
Der Monitor unterstützt die folgenden beiden Einstellungen: „VESA DPMS“ für Systeme, die mit dem VESA DPMS-Signal arbeiten. „EIZO MPMS“ für Systeme, die mit einer ScreenSaver mit vollständiger Bildschirmausblendung arbeiten (komplett schwarze Bildschirmanzeige). 1) Nehmen Sie monitorseitig folgende Einstellungen vor, um die Anpassung an die Energiespar-Software des PCs durchzuführen. -
Seite 32: Vesa Dpms Energiesparverfahren
Bei Wahl der Option “VESA DPMS” wechselt der Monitor innerhalb von 5 Sekunden nach der Erkennung eines STAND-BY-, SUSPEND- oder OFF- Signals in den Energiespar-Modus. Bei Wahl von “EIZO MPMS” geht der Monitor innerhalb von 5 Sekunden nach der Bildschirmausblendung durch den Bildschirmschoner des PCs in den Energiespar-Modus. - Seite 33 Was ist EIZO MPMS? EIZO MPMS (EIZO Monitor PowerManager Signalling) unterstützt ebenfalls die Aktivierung von Energiesparmaßnahmen auf der Monitorseite. EIZO MPMS erkennt die vom PC kommenden Videosignale, wenn sich dieser im Energiespar-Modus befindet, und reduziert den Energieverbrauch des Monitors entsprechend.
-
Seite 34: Sonstige Einstellungen
2-5 Sonstige Einstellungen Hinweise zu sonstigen Einstellungen Auf den nachfolgenden Seiten finden Sie eine Beschreibung der Symbole des ScreenManager-Menüs “Andere Funktion”. Funktionen Bestimmt die Bildgröße Bildgröße Folgende Bildgrößen bzw. Anzeigeformate sind verfügbar. Bildschirmfüllende Anzeige – unabhängig Displays the picture on the screen in full, Vollbild von der jeweiligen Bildauflösung. -
Seite 35: Randintensität
Funktionen Randintensität Ändert die Helligkeit des schwarzen Rahmenbereichs um das angezeigte Bild. · Diese Justagefunktion ist im Vollbild-Modus deaktiviert. Welche Aufgabe hat die Funktion „Randintensität“? Bei niedrigeren Auflösungen (640x480, 800x600, 1024 x 768 etc.) erscheint das angezeigte Bild in der Mitte des Bildschirms. Der Außenbereich (Rand) bleibt hierbei normalerweise dunkel (Schwarz). -
Seite 36: Abschaltfunktion
Funktionen Abschaltfunktion Aktiviert die automatische Monitorabschaltung Was ist Abschaltfunktion? Mit Hilfe der Abschaltfunktion kann der Benutzer die Länge des Zeitraums, den der Monitor im Standardbetrieb läuft, die sogenannte “Einschaltzeit”, definieren. Nach Ablauf dieser Zeit wechselt der Monitor automatisch in den “Abschalt”-Modus. Die Abschaltfunktion soll das für LCD-Monitore typische Nachbild verringern. -
Seite 37: Signalton
Funktionen Verzögerung des Wechsels in den Abschalt- Modus Wenn Sie den Wechsel in den Abschalt-Modus verzögern wollen, müssen Sie innerhalb der 15 Minuten zwischen der Ausgabe des Signals und der automatischen Abschaltung die Power-Taste betätigen. (Diese Taste befindet sich an der Vorderseite des Monitors links neben der LED- Anzeige.) Der Monitor läuft dann weitere 90 Minuten im Standardbetrieb und gibt 15 Minuten... -
Seite 38: Rücksetzen
Funktionen Aktiviert die werkseitigen Standardeinstellungen Rücksetzen Hierbei werden folgende Standardeinstellungen aktiviert: Bildparameter: • Kontrast 80 % • Helligkeit 100 % • Glätten Farbe • Modus 1/Normal Weiß PowerManager • VESA DPMS Andere Funktion • Bildgröße Normal • Signal-Priorität Signal 1 •... -
Seite 39: Einsatz Der Usb-Hub-Funktion
3 Einsatz der USB-Hub-Funktion – für USB-kompatible Systemumgebungen – Dieser Monitor stellt einen Hub, der den USB-Standard unterstützt. Wenn Sie ihn an einen USB-kompatiblen PC oder einen anderen Hub anschließen, arbeitet der Monitor als Hub, an den die USB-kompatiblen Peripheriegeräte problemlos angeschlossen werden können. - Seite 40 3) Nach der Einrichtung. Der USB-Hub des Monitors dient dem Anschluß von USB-kompatiblen Peripheriegeräten an die Downstream-Ports des Monitors. (Anschlußbeispiel) Monitor Scanner Digitale Kamera Drucker USB- Kabel Maus Tastatur Hinterer Port (Beispiel) Downstream-Ports Downstream-Anschluß Downstream-Ports: Schließen Sie die Kabel der USB- kompatiblen Peripheriegeräte an (Maus, Tastatur etc.).
-
Seite 41: Fehlerbeseitigung
Kann das Problem hierdurch beseitigt werden, sollten Sie sich an Ihren EIZO-Händler wenden. Die Start-Taste der APPLE-Tastatur spricht nicht an, wenn die Tastatur an den EIZO USB- Hub angeschlossen ist. Schließen Sie die Tastatur direkt an den PC an. Detaillierte Informationen hierzu enthält Ihr PC-... -
Seite 42: Fehlerbeseitigung
Dieses Kapitel bietet einen Überblick über eine Reihe von Problemen, die normalerweise vom Benutzer selbst behoben werden können. Läßt sich das Problem durch keine der hier beschriebenen Maßnahmen beseitigen, sollten Sie sich mit Ihrem EIZO Händler in Verbindung setzen. Kein Bild Probleme Mögliche Lösung... - Seite 43 Anzeigeprobleme Probleme Mögliche Lösung 1) Fehlermeldung: Ändern Sie die Frequenzeinstellung über das hierfür “AUSSERHALB DES vorgesehene Dienstprogramm Ihrer Grafikkarte BEREICHES” (siehe Dokumentation zur Grafikkarte.) (Beispiel) Benutzer von Windows 95(Version 2.0 oder höher)/ 98 müssen den PC in einem abgesicherten Modus neu starten und die Frequenz im Dialogfenster “Eigenschaften von Anzeige”...
-
Seite 44: Mögliche Lösung
Bildinhalts durch ein „Nachleuchten“ der einzelnen Pixel sichtbar bleiben. Aktivieren Sie die Abschaltfunktion, damit der Bildschirm nicht permanent eingeschaltet bleibt. ·L660 Schwarzes Musterfenster öffnen und den Monitor für eine Weile eingeschaltet lassen. ·L661 Weißes Musterfenster öffnen und den Monitor für eine Weile eingeschaltet lassen. -
Seite 45: Sonstige Probleme
Führen Sie die auf Seite 22 beschriebene Justagemaßnahme im Menü „Bildparameter“ durch. 4) Trotz Installation der Datei Ändern Sie die Frequenz des Eingangssignals über das mit den EIZO-Monitordaten hierfür vorgesehene Dienstprogramm Ihrer Grafik- (siehe mitgelieferte karte. Dienstprogrammdiskette) •... -
Seite 46: Reinigung
5 REINIGUNG WARNUNG • Bringen Sie keine Flüssigkeiten in die Nähe des Monitors. Gelangt Flüssigkeit in das Gehäuseinnere, besteht Brand- und Stromschlaggefahr, und das Gerät könnte beschädigt werden. Sollte dennoch Flüssigkeit in das Gehäuseinnere gelangen, ist umgehend der Netzstecker des Monitors zu ziehen. Lassen Sie das Gerät in diesem Fall vor dem nächsten Einsatz von einem Fachmann überprüfen, da ansonsten erhebliche Verletzungsgefahr besteht und der Monitor oder angeschlossene... -
Seite 47: Spezifikationen
6 SPEZIFIKATIONEN L660 Elektrische Spezifikationen LCD-Display 46 cm (18 Zoll), TFT-Farbdisplay mit einem Puntkabstand von 0 . 2 8 mm Sichtwinkel Horizontal: 160° , Vertikal: 160° (bei Kontrastrate > 10) Abtastfrequenz Horizontal: 30 kHz - 82 kHz Vertikal: 50 Hz - 85 Hz (1280 x 1024: max. 75 Hz) Sichtbare Bildgröße:... - Seite 48 L661 Elektrische Spezifikationen LCD-Display 46 cm (18 Zoll), TFT-Farbdisplay mit einem Puntkabstand von 0 . 2 8 mm Sichtwinkel Horizontal: 140° , Vertikal: 140° (bei Kontrastrate > 5) Abtastfrequenz Horizontal: 27 kHz - 82 kHz Vertikal: 50 Hz - 85 Hz (1280 x 1024: max. 75 Hz) Sichtbare Bildgröße: 359 mm (H) x 287 mm (V) (14.1”...
- Seite 49 L680 Elektrische Spezifikationen LCD-Display 46 cm (18 Zoll), TFT-Farbdisplay mit einem Puntkabstand von 0 . 2 8 mm Sichtwinkel Horizontal: 170°, Vertikal: 170° (bei Kontrastrate > 10) Abtastfrequenz Horizontal: 30 kHz - 82 kHz Vertikal: 50 Hz - 85 Hz (1280 x 1024: max. 75 Hz) Sichtbare Bildgröße: 359 mm (H) x 287 mm (V) (14.1”...
-
Seite 51: Pin Assignment Pin-Belegung Affectation Des Broches
APPENDIX Pin Assignment Pin-Belegung Affectation des Broches 2 x D-Sub mini 15 pin connectors Pin No. Signal Pin No. Signal Red video No pin Green video/ Green video/ Ground Ground Green video Shorted Composite (shorted) Composite Sync Blue video Data H. -
Seite 52: Timing-Übersichten
Preset Timing Chart Timing-Übersichten Synchronisation des Signaux Based on the signal diagram shown below, 22 factory presets have been registered in the monitor's microprocessor. Der integrierte Mikroprozessor des Monitors unterstützt 22 werkseitige Standardeinstellungen (siehe hierzu die nachfolgenden Diagramme). 22 signaux ont été enregistrés en usine dans le microprocesseur du moniteur, conformément au diagramme de synchronisation ci-dessous. - Seite 53 Mode Dot Clock Frequencies A: Front Porch B: Sync Period µs/ µs/ Line Line 0.636/ 0.318/ 3.813/ 0.054/ 640 x 480 25.175 31.468 59.941 0.636/ 0.381/ 3.813/ 0.064/ 720 x 400 28.322 31.468 70.087 Macintosh 2.116/ 0.086/ 2.116/ 0.086/ 640 x 480 30.24 35.00 66.67...
- Seite 54 C: Back Porch D: Blanking Period E:Display Period F:Total Cycle µs/ µs/ µs/ µs/ Line Line Line Line 1.907/ 1.048/ 6.356/ 1.430/ 25.442/ 15.254/ 31.778/ 16.683/ 1.907/ 1.111/ 6.356/ 1.556/ 25.422/ 12.712/ 31.778/ 14.267/ 3.175/ 1.114/ 7.407/ 1.286/ 21.164/ 13.714/ 28.571/ 15.000/ 3.911/...
-
Seite 55: Abmessungen
Dimensions Abmessungen Dimensions L661 (inches) (3.4) 30.9 (1.2) (16.9) (1.1) (14.2) 22° 289.2 (14.8) (11.4) 3° 34.5 (17.9) (1.4) 54.9 (2.2) 25° 25° 20.5 (0.8) 94.9 (4.7) (3.7) (2.3) (10.6) (8.6) FRONT VIEW SIDE VIEW TOP VIEW VORDERANSICHT SEITENANSICHT DRAUFSICHT VUE DE FACE VUE DE COTE VUE D'EN HAUT... - Seite 56 L660 / L680 (inches) (3.8) 35.9 (1.4) (16.9) (1.5) (14.2) 22° 289.2 (14.8) (11.4) 3° 34.5 (17.9) (1.4) 49.9 (2.0) 25° 25° 20.5 (0.8) 104.9 (4.7) (1.9) (4.1) (10.6) (8.6) FRONT VIEW SIDE VIEW TOP VIEW VORDERANSICHT SEITENANSICHT DRAUFSICHT VUE DE FACE...
- Seite 57 Applicable to gray ( standard ) color version only Congratulations! You have just purchased a TCO’99 approved and labelled product! Your choice has provided you with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and also to the further development of environmen- tally adapted electronics products.
-
Seite 58: Environmental Requirements
Applicable to gray ( standard ) color version only Environmental requirements Flame retardants Flame retardants are present in printed circuit boards, cables, wires, casings and housings. Their purpose is to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in a computer casing can consist of flame retardant substances. -
Seite 59: Fcc Declaration Of Conformity
Changes or modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment. Note Use the attached specified cable below or EIZO signal cable with this monitor so as to keep interference within the limits of a Class B digital device. -AC Cord... - Seite 60 Untergrund zu verwenden (schlechte Erkennbarkeit, Augenbelastung bei zu geringem Zeichenkontrast.) Recycle Auskunft Die Rücknahme dieses Produktes nach Nutzungsende übernimmt EIZO in Deutschland zusammen mit dem Partner von Roll MBB Recycling GmbH. Dort werden die Geräte in ihre Bestandteile zerlegt, die dann der Wiederverwertung zugeführt werden.
