Wolf R12 DigiCompact Bedienungsanleitung Seite 28

Fachmannebene Parameter
Kesselminimaltemperatur
TK - min.
Parameter 11
38
°C
Werkseinstellung: 38°C
Einstellbereich: 38 bis 90°C
Kesselmaximaltemperatur
TK - max.
Parameter 12
80
°C
Werkseinstellung: 80°C
Einstellbereich: 50 bis 90°C
Schaltdifferenz Brenner
(dynamisch)
Parameter 13
15
K
Werkseinstellung: 15 K
Einstellbereich: 5 bis 30 K
2 8
Frontklappe öffnen und mit linkem Drehknopf (nach Codenummerein-
gabe) Parameter 11 anwählen. Mit rechtem Drehknopf die vorgeschriebe-
ne Kesselminimaltemperatur TK-min. einstellen.
Frontklappe schließen.
11
Die Regelung ist mit einem elektronischen Kesseltemperaturregler aus-
gestattet, dessen min. Einschalttemperatur einstellbar ist. Wird diese bei
Wärmeanforderung unterschritten, so wird der Brenner eingeschaltet.
Hinweis:
Bei Betrieb mit Gasgebläsebrenner muß der Parameter Nr. 11 auf 50°C
eingestellt werden.
Frontklappe öffnen und mit linkem Drehknopf (nach Codenummerein-
gabe) Parameter 12 anwählen. Mit rechtem Drehknopf die gewünschte
Kesselmaximaltemperatur TK-max. einstellen.
Frontklappe schließen.
12
Die Regelung ist mit einem elektronischen Kesseltemperaturregler aus-
gestattet, dessen max. Abschalttemperatur einstellbar ist (Sicherheitsab-
schaltung). Wird diese überschritten, so wird der Brenner ausgeschaltet.
Eine Wiedereinschaltung des Brenners erfolgt, wenn die Kesseltemperatur
um die Brennerschaltdifferenz gesunken ist.
Frontklappe öffnen und mit linkem Drehknopf (nach Codenummerein-
gabe) Parameter 13 anwählen. Mit rechtem Drehknopf die gewünschte
Schaltdifferenz einstellen.
Frontklappe schließen.
13
Die Brennerschaltdifferenz regelt die Kesseltemperatur innerhalb des ein-
gestellten Bereichs durch Ein- und Ausschalten des Brenners. Je höher
die Ein- Ausschalttemperaturdifferenz eingestellt wird, desto größer ist
die Kesseltemperaturschwankung um den Sollwert bei gleichzeitig län-
gerer Brennerlaufzeit und umgekehrt.
20
15
10
5

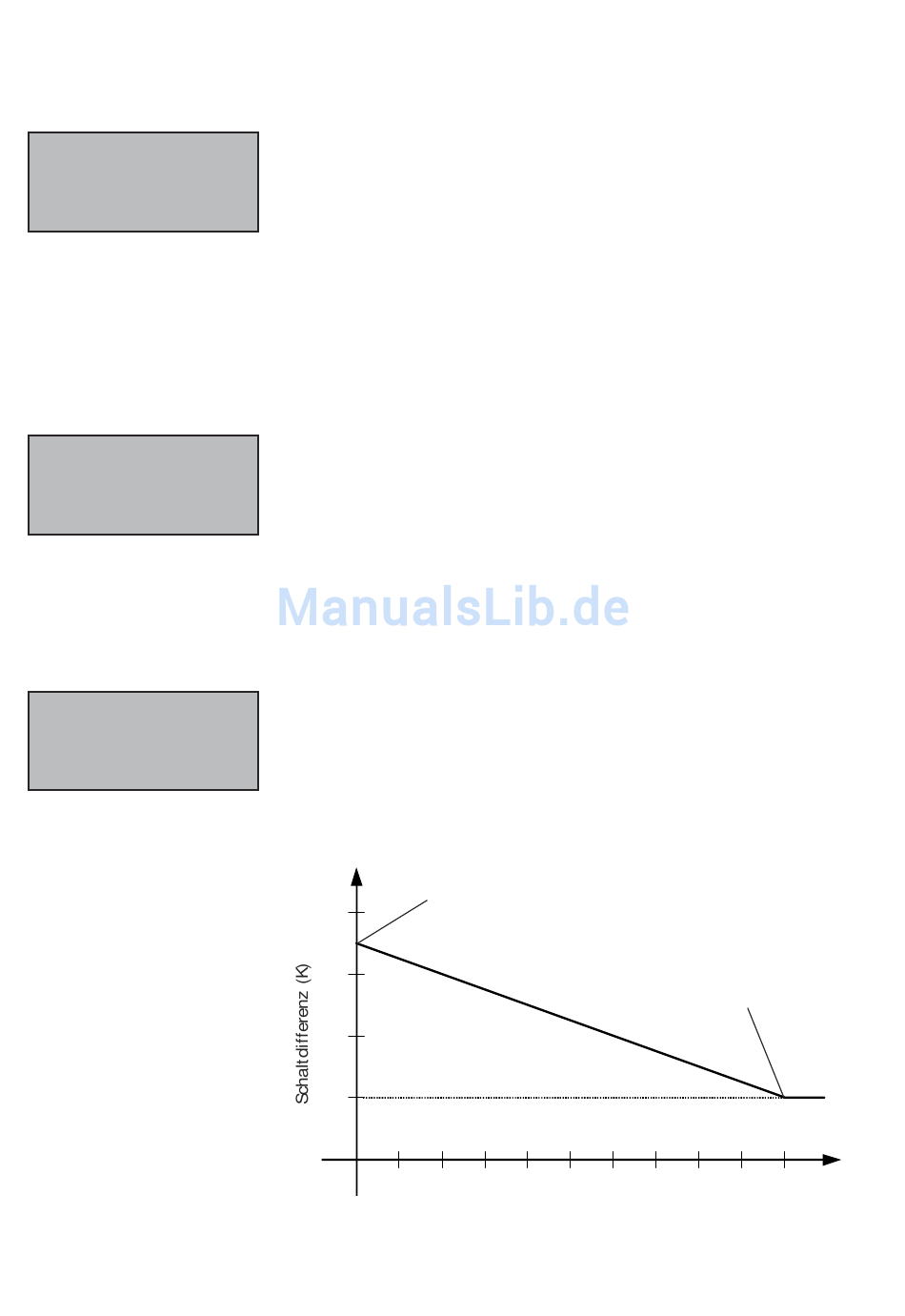

Abb.:
Zeitlicher Verlauf der dynamischen Brennerschalthysterese für eine be-
nutzerdefinierte Brennerschaltdifferenz von 17,5 K und einer gewählten
Hysteresezeit von 10 Minuten.
eingestellte Schaltdifferenz
z.B. 17,5K
1 2 3 4 5
Brennerlaufzeit (Min.)
Schaltdifferenz nach
10 Minuten Laufzeit
6 7 8 9 10
