Dell PowerEdge R410 Benutzerhandbuch Seite 150

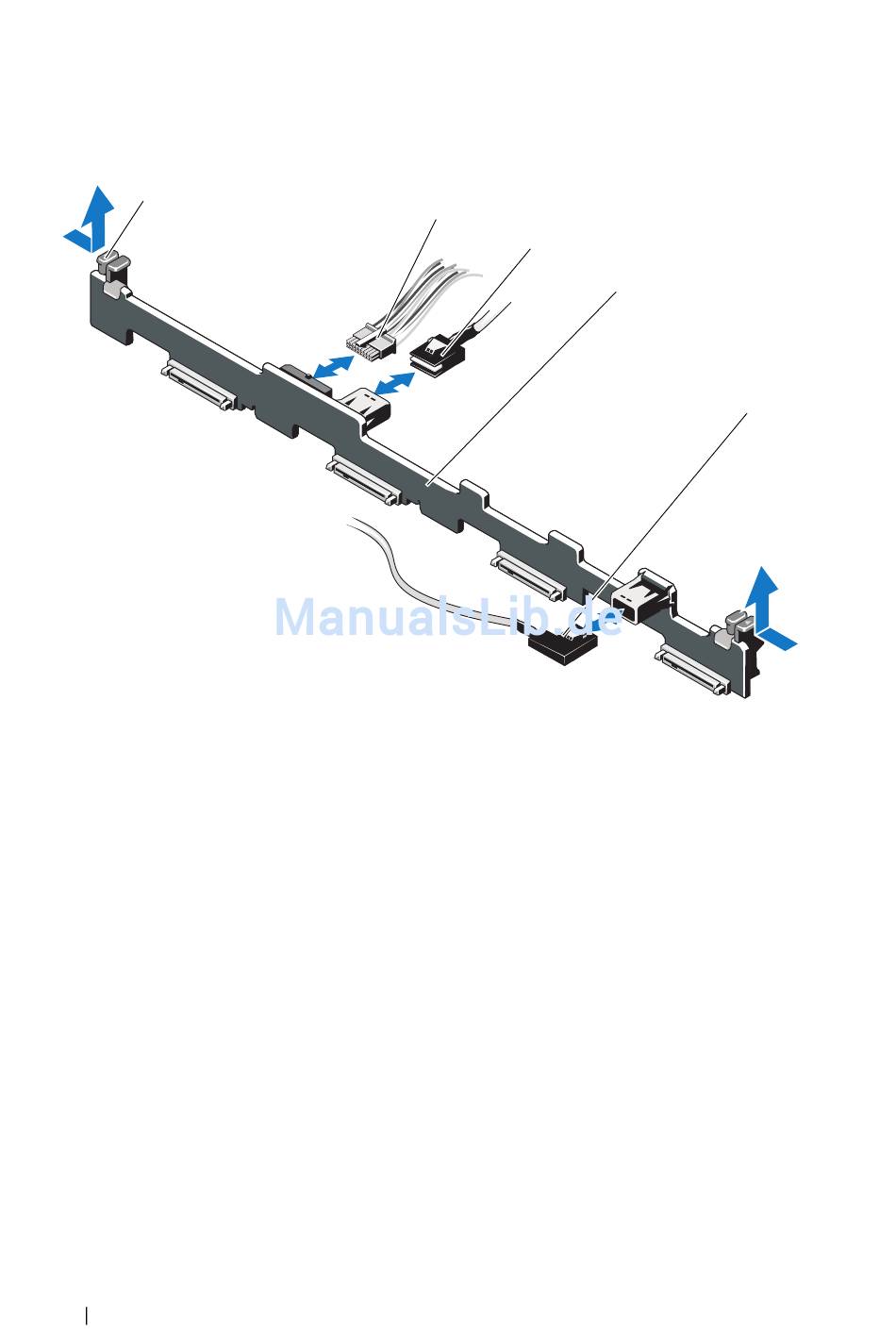

Abbildung 3-27. SAS-Rückwandplatine entfernen und installieren
1
1 Sperrklinken der Rückwandplatine (2)
3 SAS A-Kabel
5 SAS B-Kabel
150
Installieren von Systemkomponenten
2
3
2 Stromversorgungskabel der SAS-
Rückwandplatine
4 SAS-Rückwandplatine
4
5
