Entfernen der integrierten Speichercontrollerkarte

WARNUNG:
entfernen und auf die Komponenten im Inneren des Systems zugreifen. Lesen Sie
die Sicherheitshinweise, die Sie mit dem System erhalten haben, bevor Sie mit
dem Ein- oder Ausbau beginnen.
1 Schalten Sie das System und die Peripheriegeräte aus und trennen Sie das
System vom Netzstrom.
2 Öffnen Sie das System. Siehe „Öffnen des Systems" auf Seite 92.
3 Entfernen Sie gegebenenfalls die Erweiterungskarte. Siehe „Entfernen von
Erweiterungskarten" auf Seite 109.
4 Entfernen Sie die Karte aus dem Controllerkartensteckplatz:
Ziehen Sie am blauen Freigabehebel, um die Karte vom Anschluss auf
a
dem Erweiterungskarten-Riser zu lösen.
Heben Sie die Karte an, um sie zu entfernen.
b

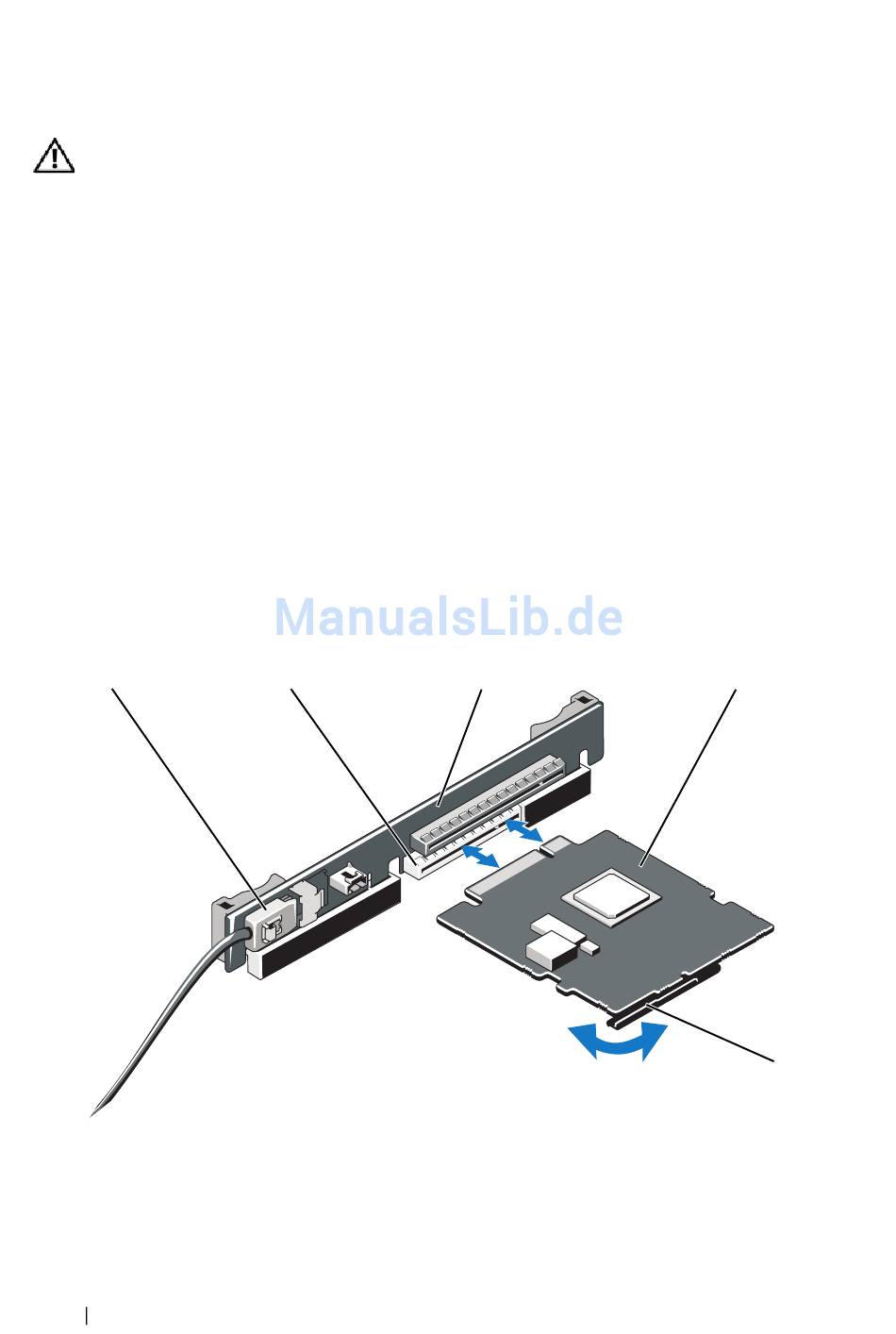

Abbildung 3-12. Installieren der integrierten Speichercontrollerkarte
1
1 SAS-Datenkabelstecker
3 Erweiterungskarten-Riser
5 Freigabehebel (blau)
110
Installieren von Systemkomponenten
Nur ausgebildete Service-Techniker dürfen die Gehäuseabdeckung
2 3
2 Speicheranschluss
4 Integrierte Speichercontrollerkarte
4
5
