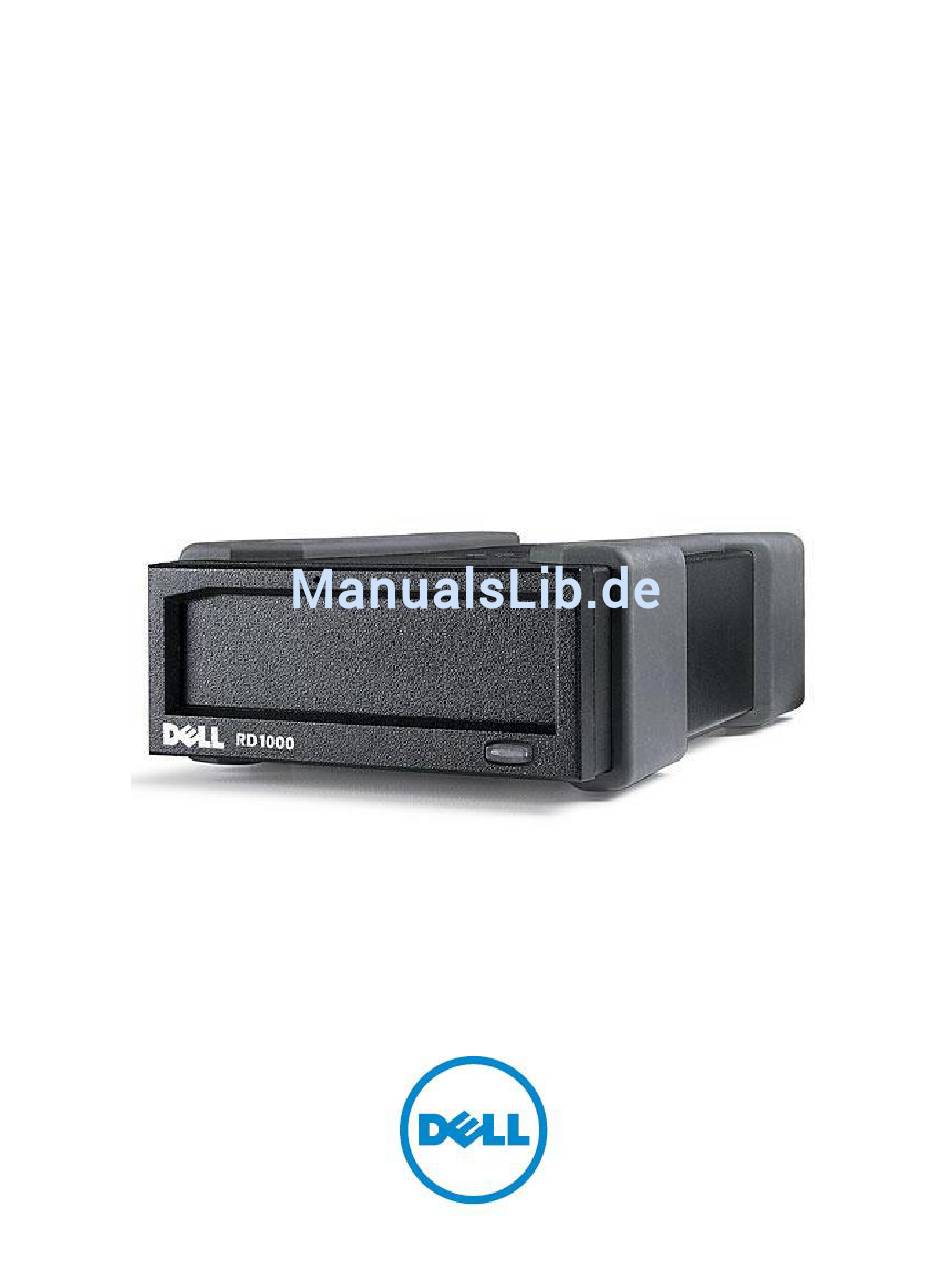

- Seite 1 Dell™ PowerVault™ RD1000 Bedienungsanleitung...
- Seite 2 Copyright © 2015 Dell Inc. Alle Rechte vorbehalten. Dieses Produkt unterliegt dem Schutz durch das Urheberrecht und die Gesetze zum Schutz geistigen Eigentums in den USA und anderen Ländern. Dell™ und das Dell-Logo sind Marken von Dell Inc. in den Vereinigten Staaten bzw. anderen Rechtsprechungen. Bei allen anderen hier genannten Marken und Namen kann es sich um Marken ihrer jeweiligen Unternehmen handeln.
- Seite 3 Index Einführung Kurzinstallation Gebrauch des Laufwerks Gebrauch des Wechseldatenträger-Dienstprogramms Fehlersuche Technische Daten Compliance-Hinweise Anhang: Gebrauch des Linux-Betriebssystems Die Angaben in dieser Anleitung können jederzeit unangekündigt geändert werden. Exportbestimmungen Der Kunde bestätigt, dass diese Produkte, die Technologien und Software beinhalten können, den Zoll- und Exportkontrollgesetzen und -bestimmungen der Vereinigten Staaten (USA) und darüber hinaus den Zoll- und Exportkontrollgesetzen und -bestimmungen des Landes unterliegen können, in dem die Produkte hergestellt bzw.

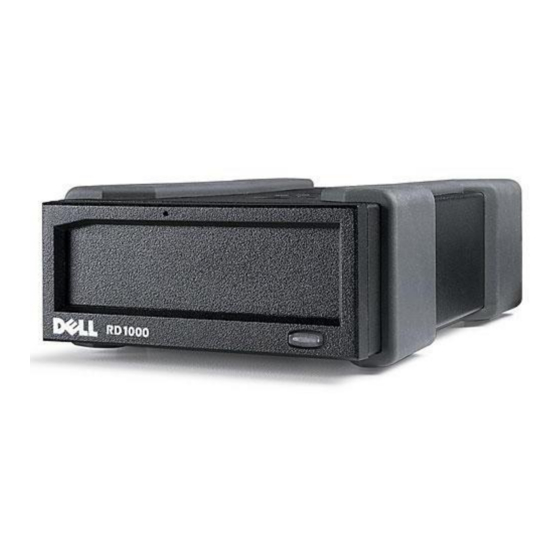

- Seite 4 Einführung Überblick Das Dell PowerVault RD1000 ist ein robustes Festplatten-Wechsellaufwerk. Es zeichnet sich aus durch Kompatibilität mit Datensicherungsanwendungen, eine Hochgeschwindigkeits-Übertragungsrate für eine schnelle Datensicherung, tragbare Kassetten und eine hohe Datenzuverlässigkeit. Das RD1000 ist als internes SATA-Gerät (siehe Abbildung 1) oder als externes USB-Gerät (siehe Abbildung erhältlich.
-
Seite 5: Kapazität Und Übertragungsraten
Lieferumfang des Systems enthaltene Kassette neu formatiert werden, damit sie ein mit einem Betriebssystem auf Linux-Basis kompatibles Dateisystem unterstützt (siehe Abschnitt „Besondere Erwägungen in Bezug auf das RD1000-Kassettendateisystem“ im Anhang). Unterstützte Datenträger Das RD1000-Festplattensystem unterstützt jede Dell RD1000-Kassette. RD1000-Kassetten sind je nach Ihren Speicheranforderungen in verschiedenen Kapazitätskonfigurationen erhältlich. -
Seite 6: Betriebssystemanforderungen
Anleitung. Windows-Software Das RD1000-Dienstprogramm enthält die zum Gebrauch mit dem RD1000-Gerät erforderliche ® Windows -Software. Das RD1000-Dienstprogramm kann auf www.Dell.com/support heruntergeladen werden. Das RD1000-Dienstprogramm für Windows installiert die folgenden Komponenten: Ein Wechselfestplatten-Dienstprogramm mit grundlegenden Diagnose-Prüffähigkeiten Ein Anwendungs-Update, das die korrekte Funktion der Auswurftaste unter dem Windows- Betriebssystem ermöglicht... -
Seite 7: Funktionsmerkmale Auf Der Frontplatte
Funktionsmerkmale auf der Frontplatte Auf der Vorderseite des RF1000-Geräts befinden sich die folgenden Funktionsmerkmale und Anzeigen: Kassettenanzeige (auf der Kassette selbst) Notauswurföffnung Auswurftaste/Stromversorgungsanzeige Abbildung 3. Funktionsmerkmale auf der Frontplatte Tabelle 2. Stromversorgungsanzeige Die Auswurftaste wird von einer Stromversorgungsanzeige beleuchtet. Die Funktion dieser Anzeige ist in Tabelle 2 beschrieben. - Seite 8 Das RD1000-Gerät hat einen Fehlerzustand festgestellt. Für nähere Informationen führen Sie eine Diagnoseanwendung Konstant GELB Fehler aus (siehe Abschnitt „Gebrauch des Wechseldatenträger- Dienstprogramms“). Der Host-Computer greift auf den Datenträger zu, und der Benutzer hat die Auswurftaste betätigt. Das Gerät blinkt ein Zugang wird Blinkt GELB paar Sekunden lang gelb und leuchtet dann wieder konstant...
-
Seite 9: Von Dell Installiertes Internes Powervault Rd1000- Laufwerk
Sie sie von www.Dell.com/support herunterladen. Vom Benutzer zu installierendes internes PowerVault RD1000-Laufwerk (Kunden-Kit) In diesem Abschnitt wird beschrieben, wie der Benutzer ein nicht von Dell vorinstalliertes internes PowerVault RD1000-Laufwerk selbst installieren kann. Vorbereitung Das RD1000-Gerät wird installationsbereit in einem halbhohen 3,5- oder 5,25-Zoll-Laufwerkschacht (je nach bestellter Konfiguration) geliefert. - Seite 10 Berühren Sie keine Leiterplatten oder Elektronik-Chips an Ihrem RD1000-Gerät bzw. in Ihrem Computer. Schalten Sie vor der Installation des RD1000-Geräts den Computer und alle Peripheriegeräte aus.
- Seite 11 Installationsanleitung 1. Packen Sie das Gerät und sein Zubehör vorsichtig aus. 2. Schalten Sie den Computer aus. 3. Öffnen Sie – ggf. mit einem Schraubendreher – die Computerabdeckung. 4. Installieren Sie das Laufwerk. Schieben Sie das RD1000-Gerät so weit in einen unbelegten Laufwerkschacht hinein, bis die Blende bündig mit der Frontplatte des Computers abschließt.
-
Seite 12: Installieren Des Externen Dell Powervault Rd1000- Laufwerks
Steckdose an. 4. Wählen Sie einen praktischen Aufstellort – flach, robust, eben und nahe beim Host-Server – für das externe PowerVault RD1000-Laufwerk aus. Das Laufwerk kann waagerecht oder senkrecht aufgestellt werden. 5. Installieren Sie bei Ausführung von Windows die RD1000-Software (siehe „Installieren der... -
Seite 13: Installieren Der Gerätesoftware Für Windows
1. Auf www.Dell.com/support können Sie das RD1000-Dienstprogramm herunterladen. 2. Klicken Sie auf die ausführbare Setup-Datei und folgen Sie den Anweisungen. 3. Führen Sie einen Neustart des Computers durch. Ihr neues Dell™ PowerVault™ RD1000 ist jetzt einsatzbereit. Hinweise zur Datensicherung finden Sie in der Ihrer Sicherungssoftware beiliegenden Anleitung. -
Seite 14: Gebrauch Des Laufwerks
Gebrauch des Laufwerks Bedienung des RD1000-Geräts Im diesem Abschnitt sind typische Aktivitäten in Verbindung mit Bedienung und Wartung des RD1000- Laufwerks beschrieben. Eine Anleitung zum Gebrauch Ihrer Datensicherungssoftware ist in dem dieser Software beiliegenden Handbuch enthalten. Umgang mit den RD1000-Kassetten RD1000-Kassetten sind zwar robust;... -
Seite 15: Entfernen Der Kassette
Abbildung 1. Einsetzen der Kassette Abgeschrägte Ecke Schreibschutzvorsprung Entfernen der Kassette Entfernen einer Kassette mit der Maus-Rechtsklickmethode (nur Windows): ® 1. Führen Sie Windows Explorer aus und bestimmen Sie den Laufwerkbuchstaben des Geräts. 2. Klicken Sie mit der rechten Maustaste auf das Gerät und wählen Sie Auswerfen. 3. -
Seite 16: Entfernen Einer Kassette In Notfällen
1. Halten Sie die Auswurftaste ca. 10 Sekunden lang gedrückt. 2. Die Kassette wird ausgeworfen und das Dock wieder in den Niedrigenergiemodus versetzt. HINWEIS: Wenn die RD1000-Software nicht installiert ist, funktionieren die Auswurftaste und die Rechtsklick-Auswurfmethode evtl. nicht wie vorgesehen (siehe den Abschnitt „Installieren der Gerätesoftware für Windows“). -
Seite 17: Kopieren Von Dateien
Wenn sich die Kassette weder mit der Auswurftaste noch mit der Rechtsklick-Auswurfmethode auswerfen lässt, wenden Sie zum Wiedererlangen der Kassette die folgende Methode unter Verwendung der Notauswurföffnung an: 1. Schalten Sie bei Verwendung des internen RD1000-Geräts den Computer aus. Ziehen Sie bei Verwendung des externen RD1000-Geräts das Netzkabel ab. - Seite 18 Gebrauch des Wechseldatenträger- Dienstprogramms Überblick ® Das RD1000-Dienstprogramm ist eine Windows -Anwendung, mit der Sie Probleme mit Ihrem RD1000-Laufwerk diagnostizieren können. Mithilfe dieses Dienstprogramms können Sie: an Ihrem Computer angeschlossene RD1000-Geräte identifizieren; Statusinformationen zu Gerät und Kassette abrufen; ...
-
Seite 19: Fehlersuche
Wenn die Software auf Ihrem Computer nicht installiert ist, beachten Sie den Abschnitt „Installieren der Gerätesoftware für Windows“ und die darin enthaltene Installationsanleitung. Fehlersuche Die Stromversorgungsanzeige ist ausgeschaltet Internes RD1000-Laufwerk Wenn die Stromversorgungsanzeige nicht leuchtet, wird das interne RD1000-Gerät nicht mit Strom versorgt. -
Seite 20: Die Kassettenanzeige Leuchtet Konstant Gelb
2. Stecken Sie eine große, auseinandergezogene Büroklammer (oder einen ähnlichen Gegenstand) in die Notauswurföffnung (siehe Abbildung 2 im Abschnitt „Gebrauch des Laufwerks: Einsetzen und Entfernen von Kassetten“). Stecken Sie den Gegenstand nicht angewinkelt in die Öffnung. Halten Sie ihn gerade und wenden Sie zum Auswerfen der Kassette etwas Kraft an. -
Seite 21: Das Gerät Wird Im Gerätemanager (Windows) Nicht Aufgeführt
[Nur externes RD1000 USB 3.0-Laufwerk] Wenn sich das Gerät im Niedrigenergiemodus befindet (Netzkabel ist angeschlossen, Computer ist AUS/im Bereitschaftsmodus oder USB-Kabel ist nicht angeschlossen), halten Sie die Auswurftaste ca. 10 Sekunden lang gedrückt. Die Kassette wird ausgeworfen und das Gerät wieder in den Niedrigenergiemodus versetzt. Entfernen Sie stecken gebliebene Kassetten wie folgt: 1. - Seite 22 Die SATA-Ports mancher Systeme arbeiten standardmäßig nicht im DMA-Modus für das interne RD1000-Laufwerk. Dies hat eine Verlangsamung des Systems und eine geschwächte Datenschutzfunktion zur Folge. Installieren Sie die Gerätesoftware für Windows neu, um die SATA- Ports für den richtigen Modus zu konfigurieren. Beachten Sie den Abschnitt „Installieren der Gerätesoftware für Windows“.
-
Seite 23: Fehlgeschlagener Firmware-Download Mit Windows Server 2003
Bei Ausführung von Windows 2000 finden Sie zusätzliche Informationen im Abschnitt „Reduzierte Leistung mit externem RD1000 und Windows 2000“. Linux-Anwender Bei Systemen, die unter Linux laufen, kann die Leistung gemindert werden, wenn Daten auf für FAT32 konfigurierten RD1000-Kassetten gesichert werden. Um eine optimale Leistung zu gewährleisten, sollten Sie das System auf den RD1000-Kassetten für ext2 oder ext3 konfigurieren. - Seite 24 Boot-Prozess mit angeschlossenem externem RD1000-Laufwerk nicht abschließt, gehen Sie wie folgt vor: 1. Sehen Sie auf www.support.dell.com nach und überzeugen Sie sich, dass Sie die neueste BIOS-Version für Ihr System verwenden. 2. Deaktivieren Sie das USB-Boot im BIOS und unternehmen Sie einen neuen Versuch.
-
Seite 25: Technische Daten
Technische Daten Allgemeine Angaben Hersteller Dell Inc. Modellbezeichnungen PowerVault RD1000 SATA intern, USB (USB 2.0 oder USB 3.0) intern oder USB (USB 2.0 Schnittstellentyp oder USB 3.0) extern Leistung Die Speichergröße hängt von der Kapazität der einzelnen Merkmal Kassetten ab Übertragungsrate... -
Seite 26: Umgebungsbedingungen
Zuverlässigkeit Häufigkeit nicht behebbarer Fehler 1 Fehler pro 10 gelesenen Bits MTBF 550.000 Stunden Abmessungen Externe RD1000- RD1000- Interne RD1000-Laufwerke Laufwerke Datenträger 5,25 Zoll, halbe Höhe Formfaktor 3,5 Zoll (intern) Extern Wechselkassette (extern) Höhe 41,4 mm 41,4 mm 51,8 mm 23,68 mm Breite 101,6 mm... -
Seite 27: Compliance-Hinweise
Compliance-Hinweise Zusätzliche Compliance-Informationen finden Sie in der Ihrem Produkt beiliegenden Produkt- Benutzerdokumentation und unter dem folgenden Link. http://www.dell.com/content/topics/global.aspx/about_dell/values/regulatory_compliance/emc_reg_n otice?~ck=ln&c=us&l=en&lnki=0&s=corp Modellnummer des internen Laufwerks: RDX-Internal-A Modellnummer des externen Laufwerks: RDx-External-A... -
Seite 28: Linux-Kompatibilität
USB-Version. Sowohl die SATA- als auch die USB-Modelle unterstützen Linux. Linux-Kompatibilität Die Dell PowerVault RD1000-Geräte werden von vielen möglichen Linux-Distributionen nativ unterstützt. Die in der folgenden Tabelle angegebenen Linux-Distributionen wurden getestet und als konform befunden (siehe Tabelle 1). Sehen Sie auf www.support.dell.com... - Seite 29 Die RD1000-Kassette wird am Verkaufsort als NTFS formatiert. Das NTFS-Format lässt in einem Linux- Betriebssystem keine Schreibfunktion zu. Ihre Kassette muss mit einem anderen, von Linux unterstützten Dateisystem umformatiert werden, z. B. FAT32, ext2, ext3 usw. Ausführliche Informationen über die richtige Manipulation von Partitionstabellen und das Erstellen von Dateisystemen unter Linux finden Sie auf den Man-Pages zum Thema fdisk und mkfs.
-
Seite 30: Dateisystemprüfung E2Fsck Schlägt Fehl
SCSI-Gerätestatus Zur Feststellung, ob das RD1000-Laufwerk vom System erkannt wird, geben Sie den folgenden Befehl ein: cat /proc/scsi/scsi Damit wird eine Liste aller SCSI-Geräte im System gedruckt. Diese Liste sollte alle vom System erkannten RD1000-Geräte beinhalten. Wenn das RD1000-Laufwerk nicht auf dieser Liste erscheint, überprüfen Sie die Kabelverbindungen und Netzteile (und die BIOS-Einstellungen für das SATA- Produkt).
