Installieren Des Raid-Akkus - Dell Poweredge R410 Benutzerhandbuch

2 Öffnen Sie das System. Siehe „Öffnen des Systems" auf Seite 92.
3 Um das RAID-Akkukabel vom Anschluss auf der Systemplatine zu
trennen, drücken Sie auf die Sperrklinke am RAID-Akkukabelstecker,
und ziehen Sie den Kabelstecker vorsichtig vom Anschluss auf der
Systemplatine ab. Siehe Abbildung 3-20.
4 Ziehen Sie die zwei Haltelaschen des RAID-Akkus vorsichtig nach
hinten und heben Sie den RAID-Akku aus dem Halter heraus. Siehe
Abbildung 3-20.

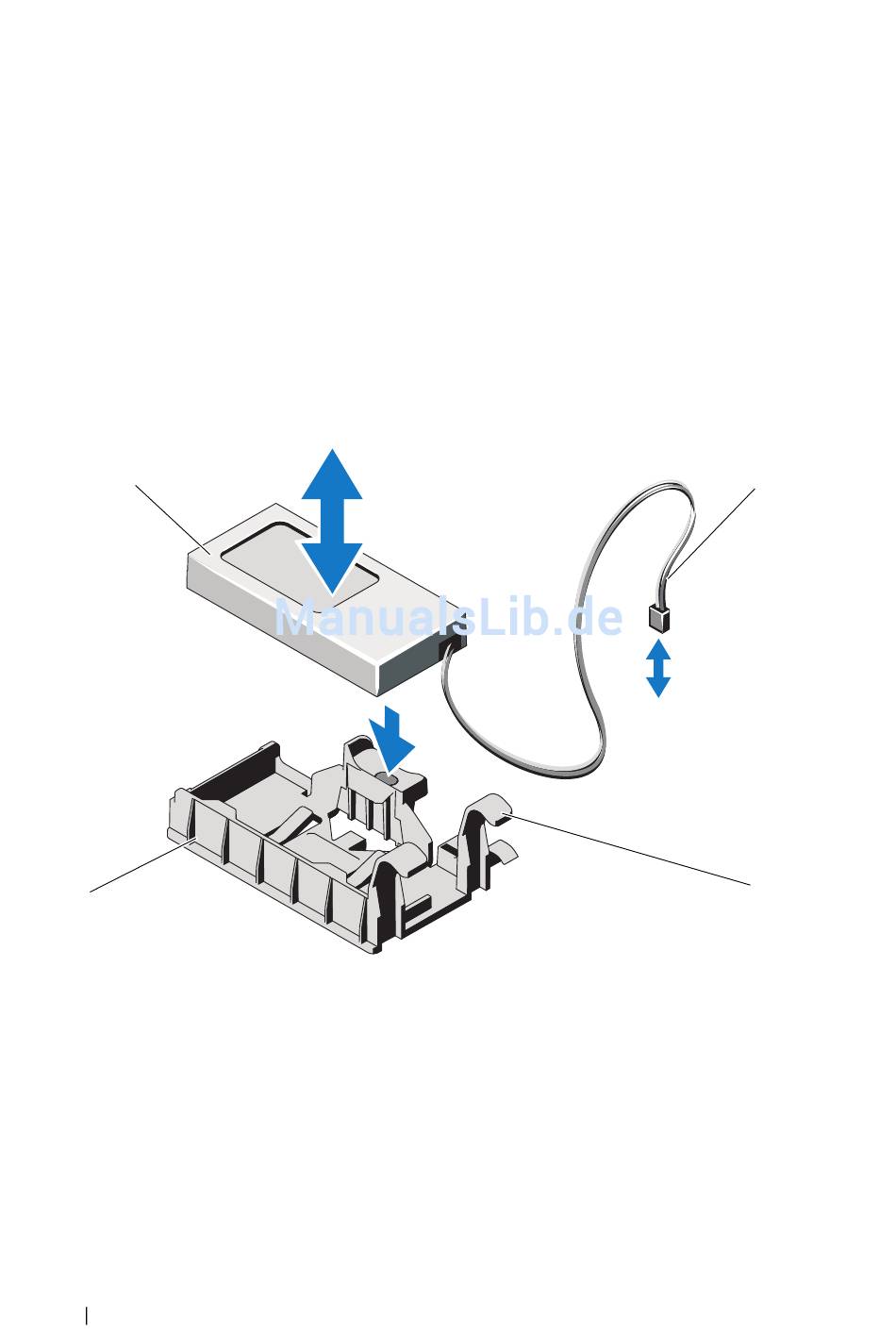

Abbildung 3-20. RAID-Akku entfernen und installieren
1
4
1 RAID-Batterie
3 Haltezungen des Akkuträgers (2)

Installieren des RAID-Akkus

1 Führen Sie den RAID-Akku in den Akkuhalter ein, bis er einrastet. Siehe
Abbildung 3-20.
2 Verbinden Sie das Akkukabel mit dem Anschluss auf der Systemplatine.
Siehe Abbildung 7-1.
128
Installieren von Systemkomponenten
2 Akkukabelanschluss
4 Akkuträger
2
3
