5 Setzen Sie die iDRAC6 Enterprise-Karte ein:
Winkeln Sie die Karte so an, dass der RJ-45-Anschluss durch die
a
Öffnung auf der Rückseite passt. Siehe Abbildung 3-17.
Richten Sie die Vorderkante der Karte mit den zwei vorderen
b
Haltestegen aus Kunststoff neben dem iDRAC6-Anschluss auf der
Systemplatine aus, und senken Sie die Karte in die Einbauposition
ab. Siehe Abbildung 3-17.
Wenn die Vorderseite der Karte vollständig sitzt, rasten die zwei
Halterungsstege über der Vorderkante der Karte ein.

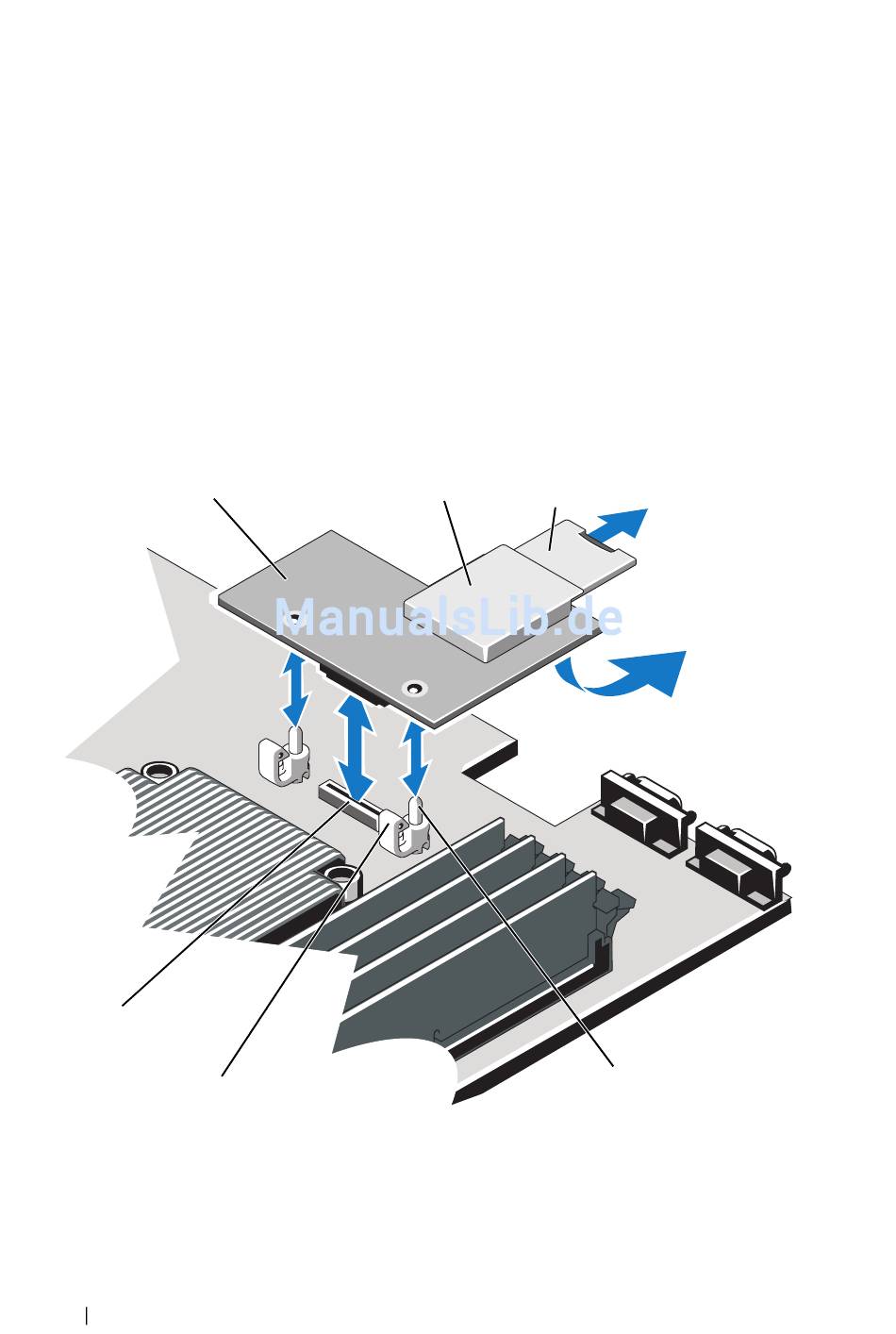

Abbildung 3-17. iDRAC6 Enterprise-Karte (optional) installieren oder entfernen
6
1 iDRAC6 Enterprise-Karte
3 VFlash SD-Karte
5 Haltelaschen (2)
120
Installieren von Systemkomponenten
1
5
2
3
2 VFlash-Mediensteckplatz
4 Halterungsstege (2)
6 Anschluss für iDRAC6 Enterprise-Karte
4
