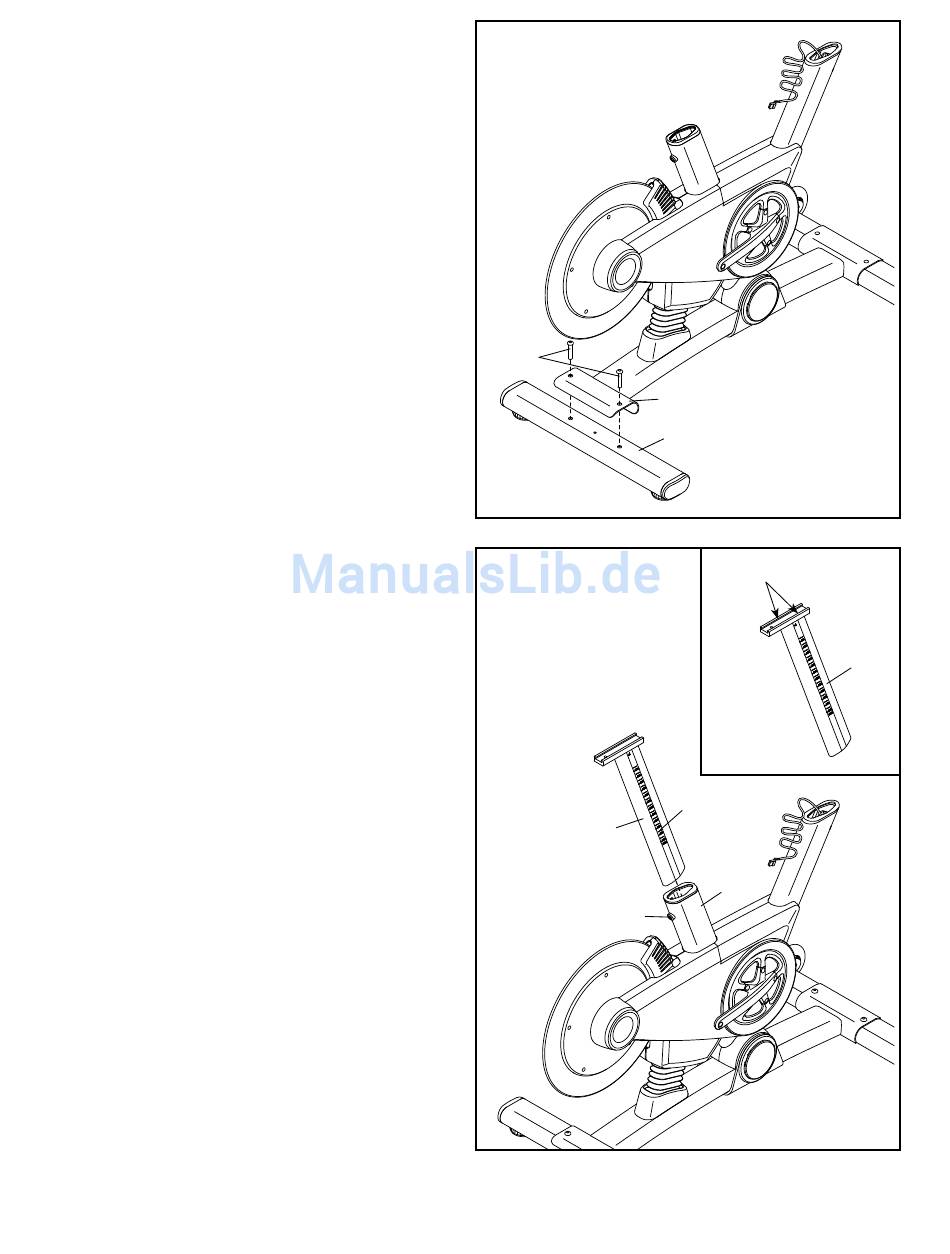

3. Falls sich Transportschrauben in der hinte-
ren Stützstange (23) befinden, entfernen Sie
diese, und werfen Sie sie weg.
Befestigen Sie die hintere Stützstange
(23) an die Basis (1) mit zwei M10 x 58mm
Schrauben (74).
4. Siehe die eingefügte Abbildung. Mithilfe einer
Plastiktüte um Ihre Finger sauber zu halten,
schmieren Sie ein wenig vom mitgelieferten
Schmierfett auf die Seiten des Kanals am obe-
ren Teil des Sattelpfostens (3).
Legen Sie den Sattelpfosten (3) so aus, dass
die Höhenanzeiger auf der abgebildeten Seite
aufscheinen.
Lockern Sie die angedeutete Verstellschraube
(47), und fügen Sie den Sattelpfosten (3) in
den Rahmen (2) ein. Dann, schieben Sie den
Sattelpfosten nach oben oder nach unten auf
die gewünschte Position, und ziehen Sie die
Verstellschraube fest.
3
74
4
3
47
7
1
23
Schmiermittel
Indikatoren
2
3
