Example 1. You want to go jogging and have a sauna
bath after that. The estimated duration of your run is 5
hours. Turn the timer clockwise over the scale 0–4 to
the pre-set section (scale 1–8) at number 4.
The timer will start, and after four hours, the heater
will come on. Because it takes about one hour for the
sauna to be heated, it will be warm and ready for
bathing after about 5 hours, that is, when you come
back from your run.
Example 2. If you want to bathe "immediately" and
thus do not want to use the pre-set timing, the timer
must be set to the desired point in the section 0–4.
Then, the heater will be switched immediately on and
the sauna will be ready for bathing after about one hour.
Switch the heater off immediately after bathing and
check that the sauna stones are dry. Sometimes it may
be advisable to leave the heater on for a while to let the
wooden parts of the sauna dry properly.
NOTE! It is absolutely
necessary to check that the
timer has cut off the supply of
the elements after the set time.
Thermostat and Overheating
Limiter
The thermostat consists of two
units; the adjustable unit aims to
keep the temperature of the sauna room stable.
The temperature is adjusted by the thermostat to a
position between minimum and maximum. The correct
position of the thermostat switch is found by
experimenting.
Begin experimenting at the maximum position (far
right) to find how quickly the sauna room and stones
can be heated to the desired temperature. If, during
bathing, the temperature seems to be becoming too
high, turn it down a little by turning the switch counter-
clockwise. It must be noted that even a small
difference within the maximum section will change the
temperature of the sauna considerably.
If, for some reason, the temperature of the sauna
room becomes too high, the overheating limiter of the
thermostat will permanently cut off the supply of the
resistances. The overheating limiter cannot be reset to
the position allowing electricity into the thermostat
until the heater has cooled down. The overheating
limiter is reset by pressing the reset button of the
thermostat, which is located in the connection box
inside the heater. Only persons authorised to carry out
electrical installations can reset the overheating

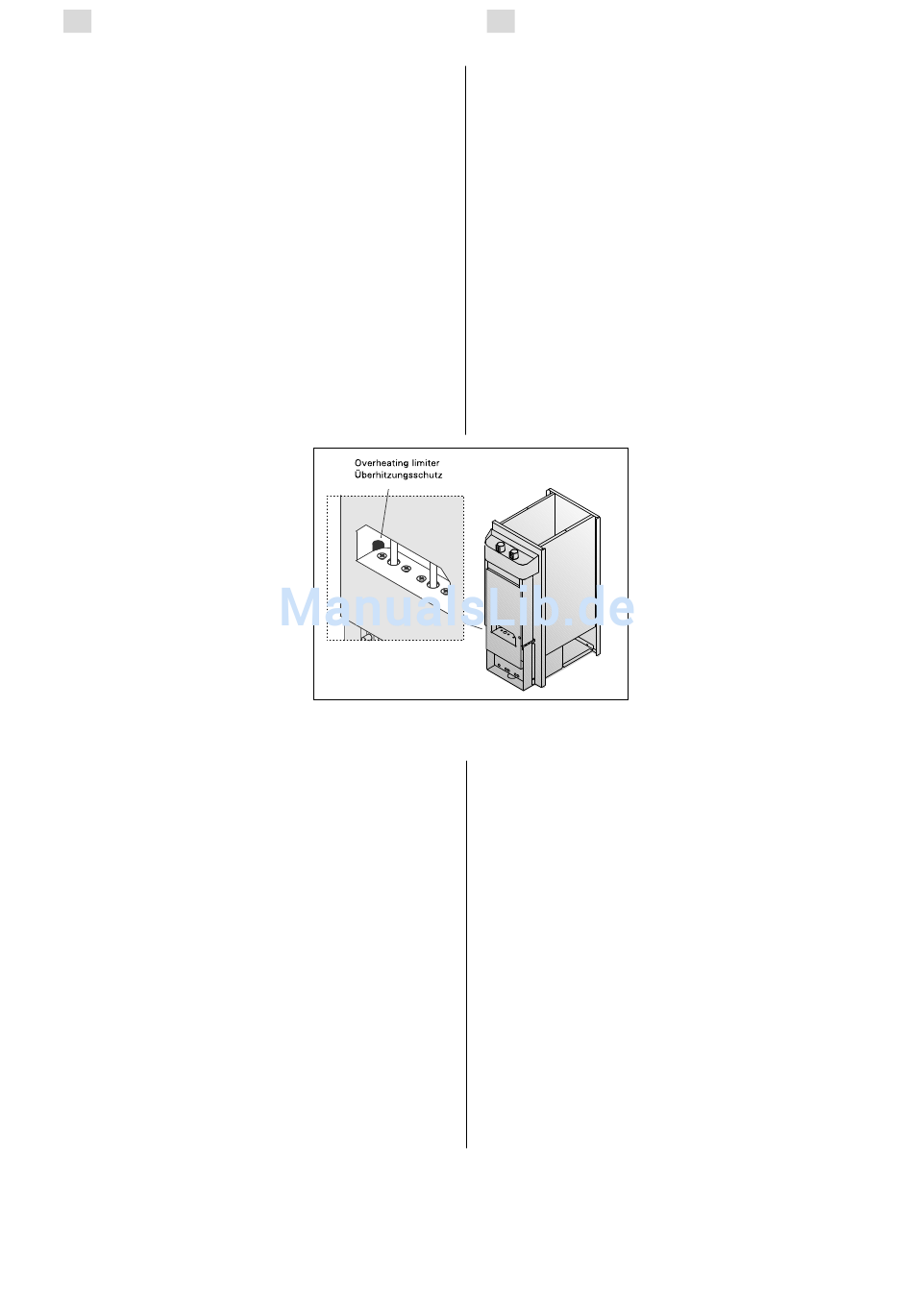

limiter. See fig. 3.
DE
Beispiel 1. Eine Person möchte eine Wanderung
unternehmen und danach in die Sauna gehen. Die
Wanderung dauert etwa 5 Stunden. Der Uhrschalter der
Sauna muß also im Uhrzeigersinn über den Funktions-
bereich (Skala 0–4) hinaus auf den Vorwahl-Bereich
(Skala 1–8) auf Nummer 4 gedreht werden.
Saunaofen an und erwärmt sich. Da die Erwärmungszeit
der Sauna etwa eine Stunde beträgt, ist die Sauna in
etwa 5 Stunden warm, also genau dann, wenn die
Person von der Wanderung wieder zurück ist.
Beispiel 2. Wenn eine Person "sofort" in die Sauna gehen
möchte, also nicht die Vorwahlfunktion verwenden
möchte, muß der Uhrschalter auf die gewünschte
Nummer im Funktionsbereich (0–4) eingestellt werden.
Somit schaltet sich der Saunaofen sofort ein, die Sauna
erwärmt sich und ist in etwa einer Stunde für den
Badenden bereit.
nachdem das Saunen beendet wurde und die Sauna-
Figure 3.
Funktionseinheiten, von denen die regelbare Einheit
Abbildung 3.
bestrebt ist, die eingestellte Temperatur in der
Saunakabine stabil zu halten.
Einstellen des Thermostats zwischen Minimum und
Maximun. Die richtige Einstellposition des Thermostats
muß durch Probieren herausgefunden werden.
Einstellposition des Reglers (rechter Anschlag), so
erfahren Sie, wie lange der Saunaofen mindestens
braucht, um die Sauna und die Saunaofensteine auf die
gewünschte Temperatur zu erwärmen. Falls die
Temperatur während des Saunens zu hoch ansteigt, muß
der Regler durch Drehen entgegen den Uhrzeigersinn
etwas kleiner eingestellt werden. Beachten Sie, daß
schon eine kleine Abweichung von der maximalen
Einstellposition eine spürbare Temperaturveränderung in
der Saunakabine hervorruft.
irgendeinem Grund zu hoch ansteigt, funktioniert die
Überhitzungsschutzeinheit
Schutzvorrichtung und schaltet die Widerstandsströme
des Saunaofens ab. Erst nach Abkühlung des Saunaofens
kann
zurückgebracht werden, die den Stromfluß durch das
Thermostat ermöglicht. Zur Zurücksetzung des Über-
hitzungsschutzes ist am Thermostat ein Rücksetzknopf
angebracht, dieser befindet sich im Schaltkasten des
Saunaofens. Daher darf nur eine zu Elektroinstallationen
befugte Person diese Arbeit ausführen. Siehe Abbildung
3.
Die Uhr läuft und nach vier Stunden schaltet sich der
Der Saunaofen sollte gleich ausgeschaltet werden,
ofensteine
Manchmal
erforderlich, den Ofen für eine
kurze Zeit eingeschaltet zu
lassen, damit die Holzteile der
Sauna trocknen.
ACHTUNG! Es ist darauf zu
achten, daß der Uhrschalter der
Sauna die Widerstandsströme
des
eingestellten Zeit ausgeschaltet
hat.
Thermostat und
Überhitzungsschutz
Das Thermostat besteht aus zwei
Die Einregelung der Temperatur geschieht durch
Beginnen Sie die Probe mit der maximalen
Falls die Temperatur in der Saunakabine aus
der Überhitzungsschutz
getrocknet sind.
ist es jedoch
Saunaofens nach der
des Thermostats als
in die Stellung
