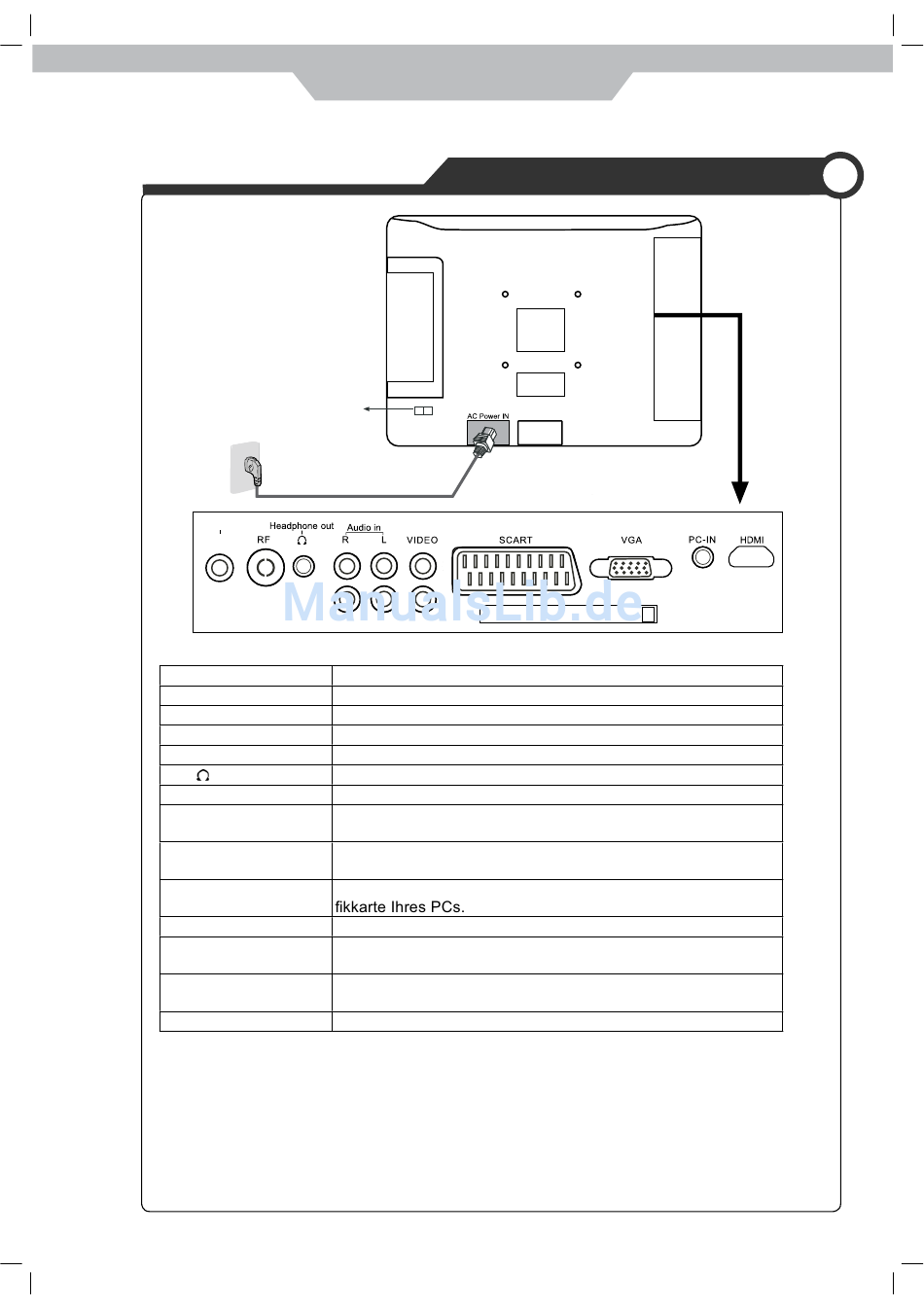

Anschlüsse - Seg Madrid Bedienungsanleitung

NETZSCHALTER:
Um das Gerät ein-/auszuschalten
out
COAX
Name
Anschluss f. Netzkabel Anschluss an das Wechselstromnetz (100-240 V, 50/60 Hz)
NETZSCHALTER
COAX out
RF
Headphone
(AUDIO)L/R IN
VIDEO
SCART
VGA IN
PC Audio IN
HDMI
YpbPr
Common Interface
Wandmontage
Das Fernsehgerät wird mit Bohrungen für einen optionalen, VESA-kompatiblen 100-mm-
Wandmontagerahmen geliefert. Entfernen Sie die Sicherungsschrauben, die den Fuß mit dem
Fußrahmen verbinden und ziehen Sie den Fuß ab (entfernen Sie nicht den Fuß-Montagerah-
men). Schrauben Sie den VESA-Montagerahmen mit 4 metrischen M4x 10-Schrauben fest
(nicht im Lieferumfang enthalten). Die Schrauben dürfen nicht länger als 10 mm sein, ande-
renfalls werden die internen Bauelemente beschädigt. Fixieren Sie den Wand-Montagerahmen
gemäß der Anweisungen des Herstellers.
Erste Schritte
r P P b Y
Funktionsbeschreibung
Um das Gerät ein-/auszuschalten
Ausgang für Audioverstärker
Anschluss für Antenne, Tuner; 75-Ohm-Koaxialkabelbuchse
Hier schließen Sie die Kopfhörer an.
Audioeingang für externe AV-Geräte
An den Videoausgang können Sie externe Geräte anschlie-
ßen.
Diese Buchse können Sie mit dem Scart-Ein- bzw. -Ausgang
externer Geräte verbinden.
Verbinden Sie diese Buchse mit dem VGA-Ausgang der Gra-
PC-Audioeingang
Verbinden Sie diese Buchse mit dem HDMI-Anschluss Ihres
DVD-Players oder Satellitenreceivers.
An den YpbPr-Ausgang können Sie externe Geräte anschlie-
ßen.
CI-Einschubfach (für Pay-TV-Karten)
4
Common-Interface
Anschlüsse
