Ihr neues Fernsehgerät

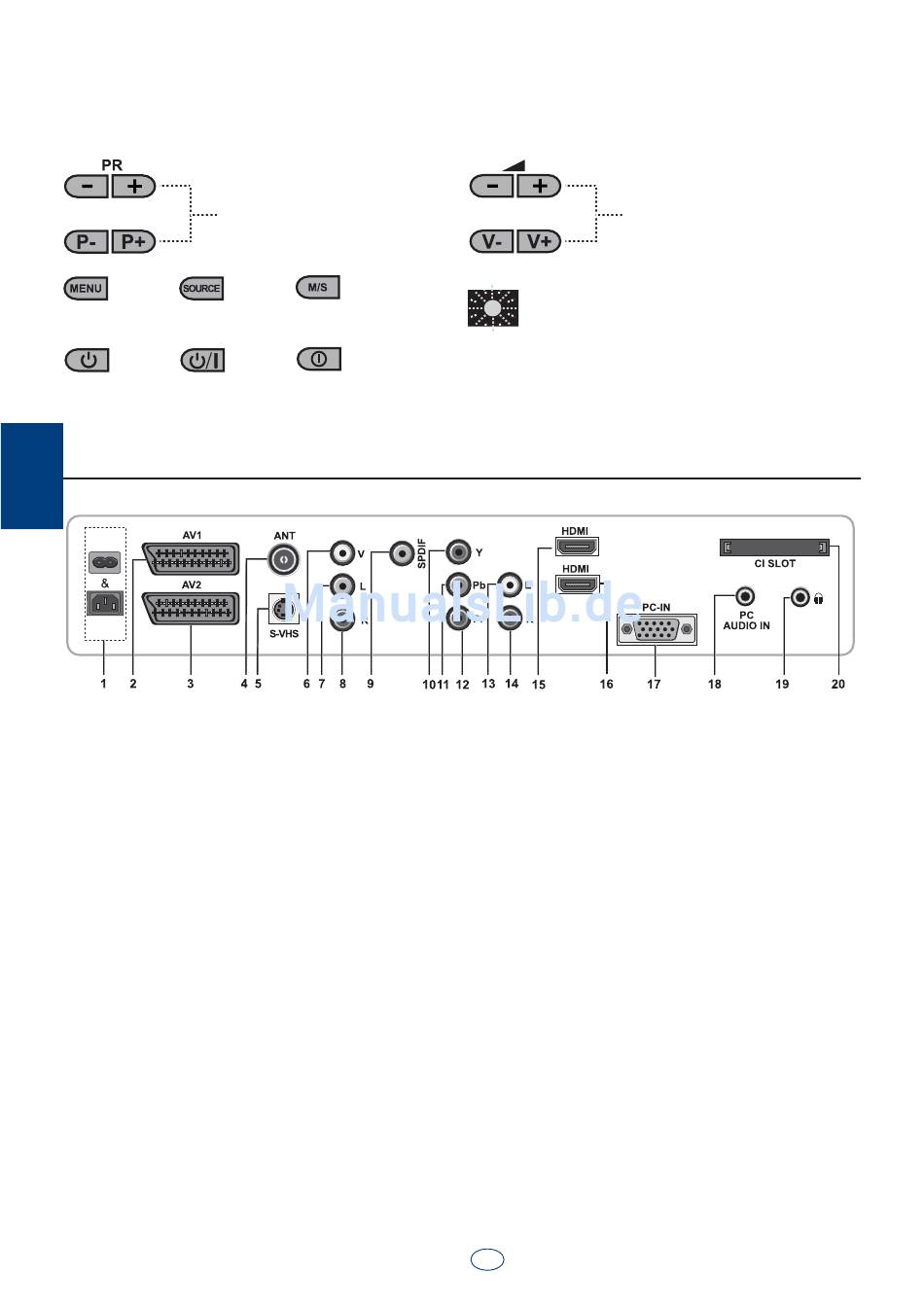

5.1 TV-Bedienfeld

oder
oder
Menütaste / Quellenauswahltaste
oder
Ein-/Aus- / Standby-Taste
5.2 Anschlüsse an der Rückwand und an den Seiten
5
1-Stromanschluss
2-AV1-Scart
3-AV2-Scart
4-Antenneneingang
5-S-VHS-Eingang
6-Videoeingang, Cinch-Anschluss
7-Audioeingang, CINCH-Anschluss (Links/L)
8-Audioeingang, CINCH-Anschluss (Rechts/R)
9-Digitaler SPDIF-Audioausgang
10-Component-Videoeingang (Y)
Hinweis: Die obigen Abbildungen zum Anschluss externer Geräte dienen lediglich der
Veranschaulichung. Reihenfolge und Platzierung können individuell abweichen.
Mögliche externe Verbindungen Ihres Gerätes können Sie in der Tabelle mit
technischen Daten auf Seite 29 in Erfahrung bringen.
• Verwenden Sie die Cinch- und S-Videoanschlüsse nicht gleichzeitig, da sich diese
beiden Anschlussarten gegenseitig beeinflussen und die Bildqualität darunter leiden
kann.
Tasten Programm Auf/Ab
oder
oder
oder
Standby-Anzeige
Helles Leuchten: TV ist im Standbymodus
Schwaches Leuchten: TV ist eingeschaltet
Kein Leuchten: Netzkabel nicht
angeschlossen.
11-Component-Videoeingang (Pb)
12-Component-Videoeingang (Pr)
13-Component-Audioeingang (L)
14-Component-Audioeingang (R)
15-HDMI 1-Eingang
16-HDMI 2-Eingang
17-VGA-Eingang (PC-Anschluss)
18-PC-Audioeingang
19-Stereo-Kopfhöreranschluss
20-CI-Steckplatz
7 I
DE
Tasten Lautstärke +/-
