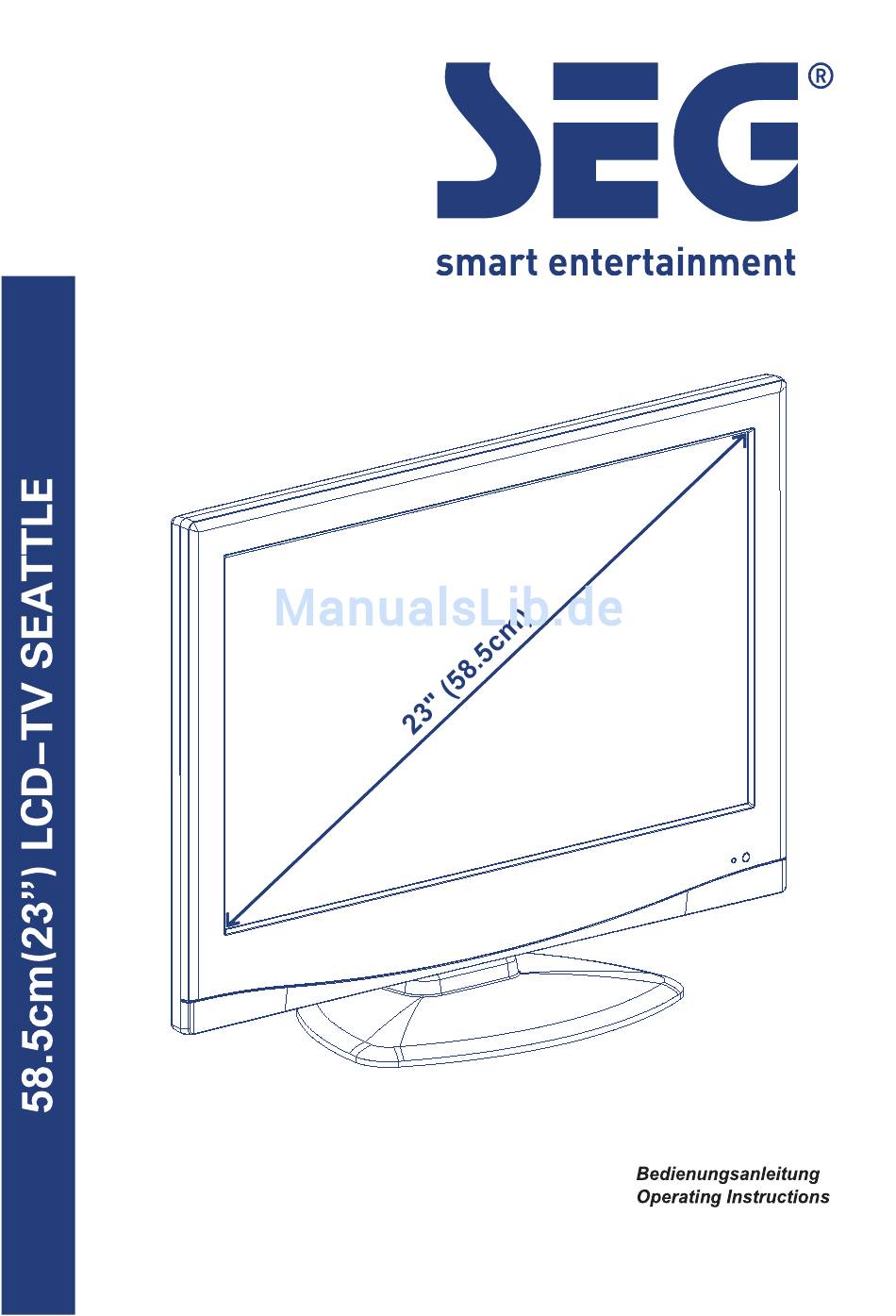

Seg seattle Bedienungsanleitung

58.5cm (23") lcd-tv
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Werbung

Kapitel

Inhaltsverzeichnis

Fehlerbehebung

loading

Verwandte Anleitungen für Seg seattle

Inhaltszusammenfassung für Seg seattle

  • Seite 2: Wichtige Sicherheitsanweisungen

    Wichtige Sicherheitsanweisungen Dieses Symbol warnt den Anwender vor “Hochspannung” im Gehäuseinnern, die ausreichend stark ist, um Stromschläge zu verursachen. Dieses Symbol weist den Anwender auf wichtige Bedienungs- und Wartungsanweisungen hin, die dem Gerät beiliegen. 1) Lesen Sie sich die Bedienungsanleitung durch, bevor Sie das Gerät erstmalig in Betrieb nehmen.
  • Seite 3 8) Achten Sie darauf, die Lüftungsöffnungen (durch Zeitungen nicht zu verdecken kann Tischdecken, Gardinen usw.), um es vor Überhitzung zu schützen. Eine Überhitzung Kurzschlüsse verursachen und die Lebensdauer des Gerätes verringern 9) Ihr Fernsehgerät kann beschädigt werden, wenn Sie es direkter Sonneneinstrahlung aussetzen oder neben einem Heizgerät aufstellen.
  • Seite 4 • Schalten Sie Ihr Gerät mit dem Netzschalter ON/OFF aus, und ziehen Sie den Netzstecker aus der Steckdose, um es vollständig von Stromnetz zu trennen. Hinweis 1: Bei Anschluss des Netzkabels an das Gerät, achten Sie darauf, dass Stecker und Steckdose nicht beschädigt sind. Stellen Sie sicher, dass das Netzkabel fest mit der Steckdose verbunden ist.
  • Seite 5 wurde. Verwenden Sie zur reinigung keinerlei Lösungsmittel wie Verdünner oder Benzin. Trennen Sie das fernsehgerät vom Stromnetz, bevor Sie es reinigen. Anderenfalls besteht die gefahr von Stromschlägen. 19) Werfen Sie Akkus bzw. Batterien niemals ins offene Feuer. • Öffnen und bauen Sie die Batterien nicht auseinander, schließen Sie sie nicht kurz, und überhitzen Sie sie nicht.
  • Seite 6 Herstellergarantie gedeckt. Hinweis 1: Dieses Gerät ist als Produkt der Klasse A eingestuft. Es kann während des Betriebs Störungen in Funksignalen verursachen. In diesem Fall müssen Sie ggf. dafür sorgen, dass diese Störungen beseitigt werden. Wenden Sie sich dazu an Ihren Händler. Hinweis 2: Durch elektromagnetische Einstrahlung können zeitweise Leistungseinbußen des Produktes entstehen.

  • Seite 7: Inhaltsverzeichnis

    INHALTSVERZEICHNIS Sicherheitsanweisungen ...................... 1 Inhalt ............................ 5 1. EINFÜHRUNG ......................... 7 Produktbeschreibung ....................7 Produkteigenschaften ....................7 Lieferumfang ......................... 8 2. SYSTENEINSTELLUNGEN ..................... 9 Funktionen des seitlichen Bedienfeldes................ 9 Fernbedienung ......................10 Signaleingänge/-ausgänge ..................14 3. BEDIENUNG DES BILDSCHIRMMENÜS ..............17 Inhalte von USB-Speichergeräten abspielen ..............

  • Seite 8: Einführung

    1. EINFÜHRUNG Produktbeschreibung Vielen Dank, dass Sie sich für diesen TFT-LCD-Farbmonitor/-Fernseher entschieden haben. Dieses Produkt vereint die Funktionen eines Fernsehgerätes/Computerbildschirms mit einem TFT-Bildschirm. Diese neueste Generation von TFT-LCD-Geräten kombiniert ein hochqualitatives Bild bei geringem Gewicht. Außerdem verfügt es über moderne Stromsparfunktionen und sendet keinerlei Röntgenstrahlung aus.

  • Seite 9: Lieferumfang

    Lieferumfang Überprüfen Sie, ob Sie folgende Komponenten erhalten haben: TFT-LCD Batterien Benutzerhandbuch Netzkabel Benutzerhandbuch Fernbedienung Hinweis: Das Verpackungsmaterial ist kein Kinderspielzeug! Halten Sie es außerhalb der Reichweite von Kindern. Kunststofffolien und –Tüten können zu Erstickung führen! (Alle Abbildungen in diesem Handbuch dienen ausschließlich der Veranschaulichung. Sie können vom tatsächlichen Aussehen des Produkts abweichen.)

  • Seite 10: Systeneinstellungen

    2. Systemeinstellungen Funktionen des seitlichen Bedienfeldes Von oben nach unten: Element Tastenbezeichnung Funktion Source Zur Auswahl der Eingangsquelle. VOL+ ► Lautstärke erhöhen; Wert bei Funktionseinstellung erhöhen; nächste Ebene des OSD-Menüs öffnen ◄ VOL- Lautstärke verringern; Wert bei Funktionseinstellung verringern Zeigt das Hauptmenü an; kehrt zur vorigen Menüebene bei MENU eingeblendetem OSD-Menü...

  • Seite 11: Fernbedienung

    Fernbedienung: (Power): Zum ein- bzw. Ausschalten des Gerätes. (Stumm): Zum Ausschalten des Tons. Tastenfeld: Drücken Sie die Zifferntasten, um einen Fernsehsender auszuwählen. 4 -/--: Ohne Funktion. • : Ruft den zuletzt eingestellten Sender wieder auf. NICAM: Auswahl gewünschten Tonübertragung bei analogem Fernsehempfang. AUDIO: Zur Auswahl des Tonkanals bei digitalem Fernsehempfang.
  • Seite 12 LANG: Zeigt bei digitalem Fernsehempfang die verfügbaren Synchronsprachen der Sendung an. CANCEL: Drücken Sie einmal die Taste CANCEL, um die analoge Videotextanzeige mit Ausnahme der Seitennummer auszublenden. Drücken zweimal, um den Videotext wieder einzublenden. PG.UP: Blättert den Inhalt bei Wiedergabe von USB-Speichergeräten bzw.
  • Seite 13 Rot: Um die Funktionen auszuführen, die der roten Taste zugeordnet sind. I◄◄: Springt Wiedergabe USB-Speichergeräten bzw. SD-Karte zur vorigen Datei in der Liste bzw. zum vorigen Stück. Blau: Um die Funktionen auszuführen, die der blauen Taste zugeordnet sind. Vorspulfunktion Wiedergabe ►►: USB-Speichergeräten bzw.

  • Seite 14: Batterien In Fernbedienung Einlegen/Herausnehmen

    Batterien in Fernbedienung einlegen/herausnehmen VORSICHT!! Vermeiden Sie folgendes, um Schäden an Ihrer Fernbedienung vorzubeugen: Zu starker Druck auf die Tasten Extrem tiefe oder hohe Temperaturen Viel Staub und Verschmutzung Grobe Handhabung und Fallenlassen Legen Sie die Batterien, entsprechend der Polarität, in das Batteriefach ein. Wechseln Sie die Batterien, falls die Fernbedienung nicht funktioniert.

  • Seite 15: Signaleingänge/-Ausgänge

    Signaleingänge/-ausgänge Anschlüsse NETZSCHALTER NETZEINGANGSBUCHSE ANTENNE KOPFHOERERAUSGANG VGA-/AUDIO-Eingang KOMPONENTENEINGANG (Cr/Pr) KOMPONENTENEINGANG (Cb/Pb) KOMPONENTENEINGANG (Y) S-VIDEO-EINGANG VIDEO-EINGANG AUDIO-EINGANG RECHTS AUDIO-EINGANG LINKS SCART-EINGANG VGA-EINGANG HDMI-EINGANG USB-EINGANG (Alle Abbildungen in diesem Handbuch dienen ausschließlich der Veranschaulichung. Sie können vom tatsächlichen Aussehen des Produkts abweichen.)
  • Seite 16 Stromversorgung herstellen - Verbinden Sie das Gerät zuerst mit dem Stromnetz und schalten Sie es erst danach ein. Antennenkabel anschließen: An Gerät mit SCART-Buchse anschließen An S-Video-kompatible Geräte anschließen (z.B. DVD, Videorecorder oder Spielekonsole) An Geräte mit YCbCr/YpbPr-Komponentenausgang anschließen (z.B. DVD, Videorecorder oder Spielekonsole) (Alle Abbildungen in diesem Handbuch dienen ausschließlich der Veranschaulichung.
  • Seite 17 An 15-poligen VGA-Ausgang des PC anschließen An AV-Geräte anschließen (z.B. DVD, Videorecorder oder Spielekonsole) An Gerät mit HDMI-Buchse anschließen USB-Anschluss (Alle Abbildungen in diesem Handbuch dienen ausschließlich der Veranschaulichung. Sie können vom tatsächlichen Aussehen des Produkts abweichen.)

  • Seite 18: Bedienung Des Bildschirmmenüs

    3. BEDIENUNG DES BILDSCHIRMMENÜS Drücken Sie die Taste auf der Fernbedienung. Die Betriebsanzeige wechselt von rot auf grün. So wählen Sie die Signalquelle aus Drücken Sie die Taste “INPUT” auf der Fernbedienung, um die gewünschte Signalquelle auszuwählen. Erläuterung der Ebene 1 des OSD-Menüs BILD ZEIT EINSTELLUNGEN...
  • Seite 19 Kanal – Automatische Sendersuche Ebene 1 Ebene 2 Ebene 3/Funktion KANAL Autom. Sendersuchlauf Drücken Sie die Tasten ◄/►, Autom. Sendersuchlauf um das gewünschte Land Wählen Sie Ihren Standort Dig. TV manuelle Suche auszuwählen. Wählen Sie aus. An. TV manuelle Suche Start, um die automatische Wählen Sie daraufhin die Sendersuche zu starten.
  • Seite 20 Kanal – Manuelle Sendersuche bei analogem Fernsehempfang – System Ebene 1 Ebene 2 Ebene 3/Funktion KANAL An. TV manuelle Suche Speichern auf Drücken Sie die Tasten ◄/►, und Autom- Sendersuchlauf wählen Sie das gewünschte System Dig. TV manuelle Suche Sound-System aus. Aktueller CH An.
  • Seite 21 Kanal – Manuelle Sendersuche bei analogem Fernsehempfang – Feinabstimmung Ebene 1 Ebene 2 Ebene 3/Funktion KANAL An. TV manuelle Suche Drücken Sie die Tasten ◄/►, um die Autom. Sendersuchlauf Speichern auf Feinabstimmung durchzuführen. Dig. TV manuelle Suche System An. TV manuelle Suche Aktueller CH Drücken Sie MENU/EXIT, um Drücken...
  • Seite 22 Kanal – Sender bearbeiten Ebene 1 Ebene 2 Ebene 3/Funktion KANAL Sender bearbeiten Drücken Sie die Tasten ◄/►, um die Autom. Sendersuchlauf Bearbeitung durchzuführen. Dig. TV manuelle Suche 100 XXX Drücken Siehe die Hilfstexte am Bildschirm zu An. TV manuelle Suche 101 XXX Sie [►] den Sonderfunktionen der farbigen...
  • Seite 23 Bild - Kontrast Ebene 1 Ebene 2 Ebene 3/Funktion Bild Kontrast Drücken Sie die Tasten ◄/►, um den Bildmodus Kontrast einzustellen. Kontrast Helligkeit Drücken Sie MENU/EXIT, um Farbe zurückzukehren. Schärfe Farbton Drücken Hinweis: Nur verfügbar, sofern Sie in den Bildeinstellungen die Sie [►] Farbtemperatur Option „Personal“...
  • Seite 24 Bild - Schärfe Ebene 1 Ebene 2 Ebene 3/Funktion BILD Schärfe Bildmodus Drücken Sie die Tasten ◄/►, um die Bildschärfe einzustellen. Kontrast Helligkeit Drücken Sie MENU/EXIT, um Farbe zurückzukehren. Schärfe Farbton Drücken Hinweis: Nur verfügbar, sofern Sie in den Bildeinstellungen die Option Sie [►] Farbtemperatur „Personal“...
  • Seite 25 Bild - Rot Ebene 1 Ebene 2 Ebene 3/Funktion BILD Drücken Sie die Tasten ◄/►, um den Bildmodus Farbpegel für Rot einzustellen. Kontrast Helligkeit Drücken Sie MENU/EXIT, um Farbe zurückzukehren. Schärfe Farbton Drücken Hinweis: Nur verfügbar, sofern Sie in den Bildeinstellungen die Option Notice: Only available if default user is selected in the colour settings.
  • Seite 26 Bild - Bildseitenverhältnis Ebene 1 Ebene 2 Ebene 3/Funktion BILD Seitenformat Bildmodus Auto Drücken Sie die Tasten ◄/►, um das gewünschte Bildseitenverhältnis Kontrast auszuwählen. Helligkeit 16:9 Drücken Sie MENU/EXIT, um Farbe Zoom 1 zurückzukehren. Schärfe Zoom 2 Farbton Drücken Sie [►] Farbtemperatur.
  • Seite 27 Bildeinstellungen – PC-Einrichtung - Automatische Einstellung (PC-Einrichtung ist nur bei ausgewählter Signalquelle PC anwählbar) Ebene 1 Ebene 2 Ebene 3/Funktion BILD PC Setup Bildmodus Einstellen Drücken Sie die Taste ►/OK, um das Kontrast H-Offset Bild automatisch abzustimmen. Helligkeit V-Offset Farbe Größe Drücken Sie MENU/EXIT, um Schärfe...
  • Seite 28 Bildeinstellungen – PC-Einrichtung – Bildgröße Ebene 1 Ebene 2 Ebene 3/Funktion BILD PC Setup Bildmodus Einstellen Drücken Sie die Tasten ◄/►, um die Kontrast H-Offset Bildgröße einzustellen. Helligkeit V-Offset Farbe Größe Drücken Sie MENU/EXIT, um Schärfe Phase zurückzukehren. Farbton Drücken Auto Color Farbtemperatur.
  • Seite 29 Ton - Tonausgabemodus Ebene 1 Ebene 2 Ebene 3/Funktion Tonmodus Tonmodus Standard Drücken Sie die Tasten ◄/►, um Höhen Musik den gewünschten Tonausgabemodus auszuwählen. Tiefen Film Balance Sport Drücken Auto-Lautstärke Personal Wählen Sie „Personal“ Sie [►] (Benutzerdefiniert), um den Surround Sound gewünschten Wert einzustellen.

  • Seite 30: Uhrzeit - Zeit

    Ton – Automatische Lautstärke Ebene 1 Ebene 2 Ebene 3/Funktion Auto-Lautstärke Tonmodus Drücken Sie die Tasten ◄/►, um die automatische Lautstärkeregelung zu Höhen aktivieren bzw. zu deaktivieren. Tiefen Drücken Sie Ist die Funktion aktiviert, wird die Balance [►] Lautstärke so geregelt, dass bei sehr Auto-Lautstärke hohen Eingangspegeln die Surround Sound...

  • Seite 31: Uhrzeit - Ausschalt-Zeit

    Uhrzeit – Ausschalt-Zeit Ebene 1 Ebene 2 Ebene 3/Funktion ZEIT Aus-Zeit Drücken Sie die Tasten ◄/►, um die Optionen Aus-Zeit automatische Ausschaltung zu Einschaltzeit aktivieren bzw. zu deaktivieren. Drücken Sleep Timer Hierdurch können Sie eine Zeit Sie [►] vorgeben, zu der sich das Zeitzone Fernsehgerät automatisch ausschaltet.
  • Seite 32 Einrichtung - Sprache Ebene 1 Ebene 2 Ebene 3/Funktion EINST Sprache Sprache English Drücken Sie die Tasten ◄/►, um die Audio Sprache gewünschte Sprache auszuwählen. Drücken Untertitel Sprache Hörgeschädigt Sie [►] Drücken Sie MENU/EXIT, um Land zurückzukehren. Zurücksetzen HINWEIS: Drücken Sie die Tasten ▲/▼, um eine der verfügbaren Optionen anzuwählen. Einrichtung - Synchronsprache Ebene 1 Ebene 2...
  • Seite 33 Einstellungen - Land Ebene 1 Ebene 2 Ebene 3/Funktion EINST Land Sprache Zeigt das unter „First Time Installation“ Audio Sprache (Installationsassistent) ausgewählte Land Untertitel Sprache Drücken Hörgeschädigt Sie [►] Drücken Sie MENU/EXIT, um Land zurückzukehren. Zurücksetzen HINWEIS: Drücken Sie die Tasten ▲/▼, um eine der verfügbaren Optionen anzuwählen. Einstellungen - Zurücksetzen Ebene 1 Ebene 2...

  • Seite 34: Sperre - Kindersicherung

    Sperre – Sendung sperren Ebene 1 Ebene 2 Ebene 3/Funktion SPERRE Programme sperren Sperrsystem Legen Sie den zu sperrenden Sender in Passwort bestimmen der Senderliste fest. Drücken Sie die Drücken GRÜNE Taste, um den zu sperrenden Programme sperren Sie [►] Sender zu markieren.

  • Seite 35: Inhalte Von Usb-Speichergeräten Abspielen

    Inhalte von USB-Speichergeräten abspielen Bedienung - Grundlagen Drücken Sie Input, und wählen Sie USB. Drücken Sie die Taste ENTER. Schließen Sie das USB-Gerät an. Schließen Sie ein USB-Speichergerät an den USB-Anschluss an. Daraufhin werden alle auf dem Datenträger enthaltenen Daten eingelesen, und es wird das Hauptverzeichnis des Datenträgers angezeigt.
  • Seite 36 Multimediainhalte abspielen Sie können zwischen den 4 folgenden Multimediaformaten wählen: PHOTO, MUSIC (Musik), MOVIE (Film) und TEXT. Drücken Sie die Tasten ◄/►, um das gewünschte Multimediaformat auszuwählen, und drücken Sie OK, um das Hauptverzeichnis zu öffnen, in dem Sie die gewünschte Datei suchen können. Drücken Sie ggf.
  • Seite 37 Drücken Sie die Taste „Exit“ oder „■“, um die Diashow anzuhalten und in das Menü zurückzukehren. Drücken Sie die Taste „HOME“, um direkt an den Anfang des Multimediatyp-Auswahlmenüs zu gelangen. 5. Betriebsart MUSIC (Musik): Wählen Sie die Betriebsart MUSIC, und drücken Sie im Hautverzeichnis die Taste „OK“. Markieren Sie alle gewünschten Musikdateien in der Abspielliste (setzen Sie ein Häkchen in das Viereck neben den Dateien).
  • Seite 38 Wiederholt die aktuell ausgewählte Datei. Wiederholt einen Film. Wiederholt alle ausgewählten Dateien bzw. die gesamte Abspielliste. Keine Wiederholung. Die Wiedergabe wird nach dem letzten Film angehalten und das Menü angezeigt. Drücken Sie die Taste „PG.UP”, um das Bild zu vergrößern. Drücken Sie die Taste „PG.DOWN”, um das Bild zu verkleinern.

  • Seite 39: Referenz

    4. REFERENZ PC-Grafikmodi Modell Auflösung Horizontalfrequenz (KHz) Bildwiederholfrequenz (Hz) 1680 x 1050 60,00 Hz 22”W 1920 x 1080 60,00 Hz 23”W 1366x768 60,00 Hz 26”W 1366x768 60,00 Hz 32”W 1366x768 60,00 Hz 37”W Hinweis: Maximale Bilduaflösung für VGA-Signal LCD-TV/-Monitor reinigen 1.

  • Seite 40: Anhang

    5. Anhang Fehlerbehebung Bevor Sie sich mit dem Kundendienst in Verbindung setzen, lesen Sie die Hinweise zur Lösung der am häufigsten auftretenden Probleme in der folgenden Tabelle durch. Meist lässt sich das Problem durch eine kleine Änderung eines Parameters beseitigen. Problem Lösung Vergewissern Sie sich, dass das Gerät eingeschaltet ist.

  • Seite 41: Produktspezifikationen

    Produktspezifikationen Technische Daten Stromversorgung Fernsehantenne (Koax) VIDEO-Eingang S-Video-Eingang YCbCr/YpbPr-Eingang Audio-Eingang für YCbCr/YPbPr/AV/SV Eingangsbuchsen 15-poliger D-Sub-Stecker VGA-Audio-Eingang SCART (AV, RGB) HDMI Kopfhörerausgang Kopfhörer 3,5 mm-Klinkenbuchse Netzeingang 100-240V~, 50/60 Hz Bildschirmgröße 23 Zoll Bildschirmdiagonale Leistungsaufnahme: 60 W Leistungsaufnahme bei Standby: < 1 W Physische Auflösung: 1920 (H) x 1080 (V), Full HD Abmessungen (B x H x T, mit Fuß):...

  • Seite 42: Important Safety Instruction

    IMPORTANT SAFETY INSTRUCTION: This symbol is used to warn the user about the “dangerous voltage” contained inside the housing of the product that may create a risk of electrical shock. This symbol is used to remind the user important usage and service instructions supplied with the device.
  • Seite 43 9) Your TV may be damaged if you place it under direct sunshine or close to a heater. Please abstain from using the product in very hot or humid locations or in places where the temperature is likely to decrease below 5° C (41° F). DO NOT PLACE on or near the device any hot objects or items with open flame such as candles or any night lamps.
  • Seite 44 15) Use only together with the carts, bases, tripods, brackets or stands specified by the manufacturer or sold along with the product. When using a cart, pay attention that it won’t overturn while carrying the cart/device combination and cause injuries. The device must be fixed to the floor or wall as indicated in the installation instructions in order to avoid any possible damages.
  • Seite 45 picture contours of the continuously displayed contents may remain visible on screen, i.e. a persistent image remains. The same applies, when displaying for more than 2 hours: • the same background/wallpaper • logos, video games, computer images, Teletext • contents with a non-filling aspect ratio (e.g. 4:3 format) Note: This device is not suitable for a long-time display of still pictures, including logos, video games, computer games, Teletext and screen non-filling contents.
  • Seite 46 CONTENT: IMPORTANT SAFETY INSTRUCTION………………………………………………..…… 1 CONTENT…………………………………………………………………………………..5 1. INTRODUCTION………………………………………………………………………..6 Product Description……………………………………………………………………... 6 Product Features……………………………………………………………………..….. 6 Package Contents………………………………………………………………….……. 7 2. SYSTEM SETUP…………………………………………………………………….……. 8 Side Panel Function………………………………………………………………….….. 8 Remote Control……………………………………………………………………….…. 9 Input/Output Signal Connections…………………………………………………..…… 12 3. ON SCREEN DISPLAY OPERATING INSTRUCTIONS…………………………..…… 15 USB Operating Instructions……………………………………………………………..

  • Seite 47: Introduction

    1. INTRODUCTION Product Description Thank you for choosing the TFT-LCD Color TV/Monitor and for your continued support and use of our products. The product combines the features of a TV/MONITOR with a THIN FILM TRANSISTOR liquid crystal display (TFT-LCD).This new generation of TFT-LCD incorporates a high quality display in a lightweight module.

  • Seite 48: Package Contents

    Package Contents Please check the Package to make sure it contains the following items: TFT LCD Batteries User Manual Power Cord User Manual Remote control NOTICE: Packaging materials are no toys. Please keep away from children. Plastic bags can cause suffocation when pulled over one’s head (All pictures used in this manual are only for illustration purposes.

  • Seite 49: System Setup

    2. SYSTEM SETUP Side Panel Function From top to bottom: Item Button Name Function Source Select input source mode. VOL+ ► Increase volume; use for increment value in function adjustment; use to go to the next level of OSD. ◄ VOL- Decrease volume;...
  • Seite 50 Remote Control： ： ： ： (Power): To turn power on/off. (Mute): Turn volume off. Keypad: Press number key to select channel of TV. -/-- : No Function : Recalls the last channel viewed. NICAM: Select Audio Mode in ATV mode. AUDIO: Select audio Channel in DVB-T mode.
  • Seite 51 EPG:DVB-T mode, Electronic Program Guide LIST: Four color buttons and number buttons will enable you to preset four preferred pages. Only useable in ATV Teletext mode. PG.DOWN: USB mode, page down function while browsing through USB content. Zoom out function for photo mode and video mode.

  • Seite 52: Remote Control

    Remote Control Battery Installation / Removal CAUTION!! Avoid damaging the Remote Control by NOT: Applying excessive pressure when pressing buttons Exposing to extreme Low or High temperatures Exposing to excessive Moisture Mishandling to Dropping Remote Control Operating Instruction: The Remote Control Transmission consists of an Infrared (IR) Signal. Make sure the line-of-sight between Remote Control and clear of objects that could interfere with the remote IR signal.

  • Seite 53: Input/Output Signal Connections

    Input/Output Signal Connections Terminal POWER SWITCH AC POWER CORD INPUT ANTENNA EARPHONE OUTPUT VGA AUDIO INPUT COMPONENT (Cr/Pr) INPUT COMPONENT (Cb/Pb) INPUT COMPONENT (Y) INPUT S-VIDEO INPUT 10. VIDEO INPUT 11. AUDIO INPUT RIGHT 12. AUDIO INPUT LEFT 13. SCART INPUT 14.

  • Seite 54: Connecting Ac Power

    Connecting AC Power - Please switch on the power switch after connecting AC Power Connecting Antenna Cable: Connecting to SCART terminal equipment Connecting to S-VIDEO terminal equipment such as DVD, VCR or Gaming Console. Connecting to YCbCr/YPbPr terminal equipment such as DVD, VCR or Gaming Console.
  • Seite 55 Connecting to 15-PIN VGA from a PC Connecting to AV-terminal equipment such as DVD, VCR, and Gaming Console. Connecting to HDMI-terminal equipment Connecting to USB PORT (All pictures used in this manual are only for illustration purposes. Those pictures may be different from the actual.)

  • Seite 56: On Screen Display Operating Instructions

    3. ON SCREEN DISPLAY OPERATING INSTRUCTIONS Press Power button on the remote control. The Power indicator instantaneously changes from red to green. Source Operating Instructions Press “INPUT" on remote control to select the desired sources. OSD Menu Level 1 illustration definition: PICTURE SOUND TIME...
  • Seite 57 CHANNEL Operating Instructions – Auto Tuning Level 1 Level 2 Level 3/Function CHANNEL Auto Tuning Auto Tuning Use the◄/► button to select Please select country first the country. Select Start to DTV Manual Tuning Then select Start to update info. proceed auto tuning.
  • Seite 58 CHANNEL Operating Instructions – ATV Manual Tuning – System Level 1 Level 2 Level 3/Function CHANNEL ATV Manual Tuning Auto Tuning Storage To Use the◄/► button to select the TV DTV Manual Tuning System Sound System. ATV Manual Tuning Current CH Press MENU/EXIT to return.
  • Seite 59 CHANNEL Operating Instructions – ATV Manual Tuning – Fine Tune Level 1 Level 2 Level 3/Function CHANNEL ATV Manual Tuning Auto Tuning Storage To Use the◄/► button to start fine tuning. DTV Manual Tuning System Press MENU/EXIT to return. ATV Manual Tuning Current CH Press Programme Edit...
  • Seite 60 CHANNEL Operating Instructions – Program Edit Level 1 Level 2 Level 3/Function CHANNEL Program Edit Auto Tuning Use the◄/► button to do editing. Follow on screen colour coded navigation DTV Manual Tuning 100 XXX aid to perform editing functions Press ATV Manual Tuning 101 XXX 【...
  • Seite 61 PICTURE Operating Instructions – Picture Mode - Contrast Level 1 Level 2 Level 3/Function PICTURE Contrast Picture Mode Use the◄/► button to adjust the Contrast contrast level. Brightness Press MENU/EXIT to return. Colour Sharpness Tint NOTICE: Only available if default Personal is selected in the Picture settings. Press ►...
  • Seite 62 PICTURE Operating Instructions – Picture Mode - Colour Level 1 Level 2 Level 3/Function PICTURE Colour Picture Mode Use the◄/► button to adjust the colour Contrast level. Brightness Press MENU/EXIT to return. Colour Sharpness Tint NOTICE: Only available if default Personal is selected in the Picture settings. Press ►...
  • Seite 63 PICTURE Operating Instructions – Picture Mode - Tint Level 1 Level 2 Level 3/Function PICTURE Tint Picture Mode Use the◄/► button to adjust the Tint Contrast level. Tint can only be selected with Brightness NTSC playback signal. Press MENU/EXIT to return. Colour Sharpness Tint...
  • Seite 64 PICTURE Operating Instructions – Colour Temp - Red Level 1 Level 2 Level 3/Function PICTURE Picture Mode Use the◄/► button to adjust the red Contrast colour level. Brightness Press MENU/EXIT to return. Colour Sharpness Tint NOTICE: Red only available when PERSONAL is selected under COLOUR Press ►...
  • Seite 65 PICTURE Operating Instructions – Colour Temp - Blue Level 1 Level 2 Level 3/Function PICTURE Blue Picture Mode Use the◄/► button to adjust the Blue Contrast colour level. Brightness Press MENU/EXIT to return. Colour Sharpness Tint NOTICE: Blue only available when PERSONAL is selected under COLOUR Press ►...
  • Seite 66 PICTURE Operating Instructions – Noise Reduction Level 1 Level 2 Level 3/Function PICTURE Noise Reduction Picture Mode Auto Use the◄/► button to select the desired Contrast Strong noise reduction level. Brightness Middle Press MENU/EXIT to return. Colour Weak Sharpness Tint NOTICE: Not available with input source PC-RGB.
  • Seite 67 PICTURE Operating Instructions – PC Setup – Auto Adjust (PC Setup – only accessible for PC mode) Level 1 Level 2 Level 3/Function PICTURE PC Setup Picture Mode Auto Adjust Use the ►/OK button to start auto adjust Contrast H-Offset on screen.
  • Seite 68 PICTURE Operating Instructions – PC Setup – V-Offset Level 1 Level 2 Level 3/Function PICTURE PC Setup Picture Mode Auto Adjust Use the ◄/► button to adjust vertical Contrast H-Offset position of screen. Brightness V-Offset Press MENU/EXIT to return. Colour Size Sharpness Phase...
  • Seite 69 PICTURE Operating Instructions – PC Setup – Phase Level 1 Level 2 Level 3/Function PICTURE PC Setup Picture Mode Auto Adjust Use the ◄/► button to adjust phase Contrast H-Offset value. Brightness V-Offset Press MENU/EXIT to return. Colour Size Sharpness Phase Tint Auto Color...
  • Seite 70 SOUND Operating Instructions – Sound Mode Level 1 Level 2 Level 3/Function SOUND Sound Mode Sound Mode Standard Use the◄/► button to select the desired Treble Music sound mode. Bass Movie Select “Personal” to adjust the desired Balance Press Sports Value setting ►...
  • Seite 71 SOUND Operating Instructions – Sound Mode - Balance Level 1 Level 2 Level 3/Function SOUND Balance Sound Mode Use the◄/► button to adjust the balance Treble of Left/Right audio level. Bass Press Press MENU/EXIT to return. Balance ► 【 】 Auto Volume Surround Sound NOTE: Use the ▲/▼...
  • Seite 72 TIME Operating Instructions – Clock Level 1 Level 2 Level 3/Function TIME Clock Clock ___ ___ ___ ___ Use the ◄/► button to select the time Off Time setting. On Time Press ► 【 】 Sleep Timer Press MENU/EXIT to return. Time Zone NOTE: Use the ▲/▼...
  • Seite 73 TIME Operating Instructions – Sleep Timer Level 1 Level 2 Level 3/Function TIME Sleep Timer Clock Use the ◄/► button to select the desired Off Time 10 min sleep timer duration. On Time 20 min Press 【 ► 】 Sleep Timer 30 min Press MENU/EXIT to return.
  • Seite 74 SETUP Operating Instructions – Audio Language Level 1 Level 2 Level 3/Function SETUP Audio Language Language English Use the ◄/► button to select the desired Audio Language audio language (available only in certain Subtitle Language channel and program). Press ► 【...
  • Seite 75 SETUP Operating Instructions – Country Level 1 Level 2 Level 3/Function SETUP Country Language List of countries Show the current country selected in First Audio Language Time Installation. Subtitle Language Press ► 【 】 Hearing Impaired Press MENU/EXIT to return. Country Restore Setting NOTE: Use the ▲/▼...
  • Seite 76 Level 1 Level 2 Level 3/Function LOCK Please enter password Lock System _ _ _ _ Change the lock/unlock password. Change Password Confirm _ _ _ _ Press Block Programme ► 【 】 Parental Guidance Press MENU/EXIT to return. Restore Factory Default NOTE: Use the ▲/▼...

  • Seite 77: Usb Operating Instructions

    USB Operating Instructions Basic Operation 1. Press Input & select USB option. Press OK. 2. Insert USB Insert USB into the USB port. All the data inside will automatically be detected and the interface will show the root directory of the media. Supported multimedia format summary:...
  • Seite 78 3. Playing the Multimedia contents There are 4 Multimedia types can be selected, PHOTO, MUSIC, MOVIE, TEXT. Press ◄/► button to select the desire multimedia type, then press ok to enter the root directory, in order to search for the files to be played. You can use the “PG.UP”...
  • Seite 79 5. MUSIC Mode Operation: Select MUSIC mode and press “OK” button into the root directory. Mark all the music files (ticking the square beside the file) into your playlist. Press the “► ” to play the music. You can pause the music by pressing “► ”, then resume with the same button again. Press the “REPEAT”...
  • Seite 80 7. TEXT Mode Operation Select TEXT mode and press “OK” button into the root directory. Mark all the Text files (ticking the square beside the file) into your playlist. Press “► ” to start reading the Text tile. Press “PG.UP” to page up the current page. Press “PG.DOWN”...

  • Seite 81: Reference

    4. REFERENCE PC Display Modes Model Resolution Horizontal frequency K Hz Vertical frequency （ ） （ ） 22”W 1680 x 1050 60.00Hz 23”W 1920 x 1080 60.00Hz 26”W 1366x768 60.00Hz 32”W 1366x768 60.00Hz 37”W 1366x768 60.00Hz Note: Maximum VGA signal display resolution. Cleaning LCD Monitor 1.

  • Seite 82: Appendix

    5. APPENDIX Troubleshooting Please use the following table to resolve the most common possible causes of the problem before calling service personnel. A minor adjustment may eliminate the problem and restore your TV reception. Symptom Corrective Actions Check that power is turned on. Adjust brightness and contrast.

  • Seite 83: Product Specifications

    Product Specifications Specifications AC Input TV ANT. (Coax) VIDEO input S-VIDEO input YCbCr/YPbPr input Audio Input for YCbCr/YPbPr/AV/SV Input Terminals VGA (15 pin D-sub) VGA Audio input SCART ( AV,RGB ) HDMI Earphone output e arphone 3.5Φ Hole （ ） AC Power Source 100~240V, 50/60Hz Screen size:...
  • Seite 94 Product of: Schmid Electronics GmbH D-66780 Rehlingen-Siersburg Germany www.seg-tv.eu...
