Termix VVX-B – Fernwärmestation für indirekte HE und TWW
VI.CW.F1.03 / LTY40400
© Danfoss 04/2011

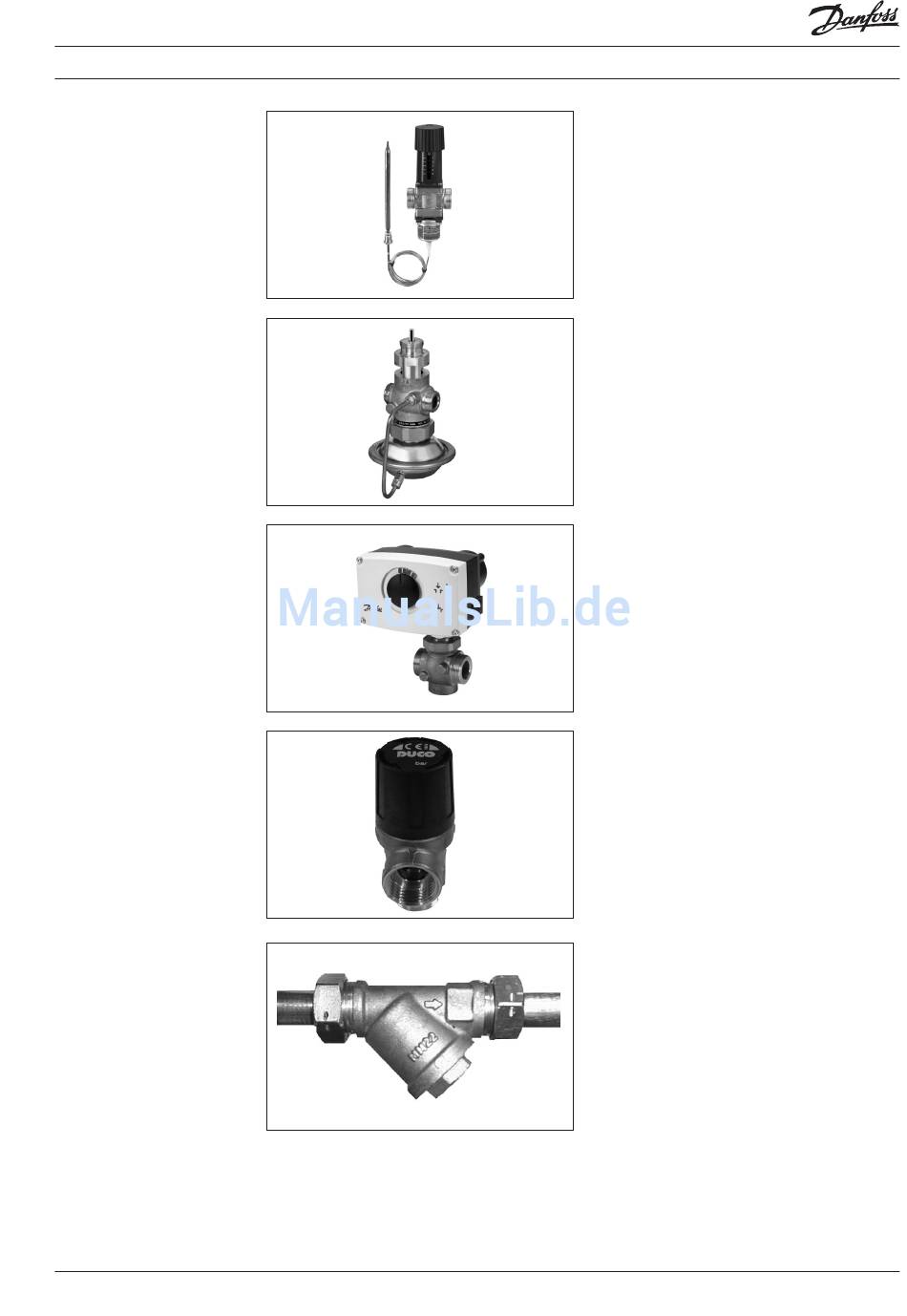

AVTB-Regler (20-60 °C)
Die Temperatureinstellung verhält sich wie folgt:
1 = 20 °C 4 = 60 °C
2 = 35 °C 5 = 70 °C
3 = 50 °C
Für besten AVTB-Betrieb sollten die Fernwärme-
Vorlauftemperaturen bei bis zu 90 °C liegen.
Die Werte sind Richtwerte.
Durchflussregler mit integriertem Reglerventil
Der Regler ist ein selbsttätiger Durchflussregler
mit integriertem Reglerventil. Der Regler schließt
sich, wenn der eingestellte maximale Durchfluss
überschritten wird, und kann in Kombination mit
elektrischen Stellantrieben von Danfoss mit oder
ohne Sicherheitsfunktion verwendet werden.
Elektrischer Stellantrieb mit Durchgangsventil
Für Regler mit 3-Punkt-Stellsignal gibt es
Stellantriebe mit oder ohne Sicherheitsfunktion.
Stellantriebe mit Sicherheitsfunktion können bei
der Überschreitung eines Temperatur- und/oder
Druckgrenzwertes sowie bei einem Stromausfall
eine Sicherheitsabschaltung vornehmen.
Sicherheitsventil
Der Zweck des Sicherheitsventils ist es, die
Fernwärmestation vor zu hohem Druck zu schützen.
Das Abblasrohr des Sicherheitsventils darf nicht
geschlossen werden. Der Abblasrohrausgang sollte
so platziert werden, dass er sich frei entleeren
kann, und zu sehen ist, wenn Flüssigkeit aus dem
Sicherheitsventil tropft.
Es wird empfohlen, die Funktion des
Sicherheitsventils alle 6 Monate zu prüfen. Hierfür
wird der Ventilkopf in die angegebene Richtung
gedreht.
Schmutzfänger
Schmutzfänger sollten regelmäßig von
autorisiertem Personal gereinigt werden. Die
Häufigkeit der Reinigung ist abhängig von den
Betriebsbedingungen und der Anleitung des
Herstellers.
