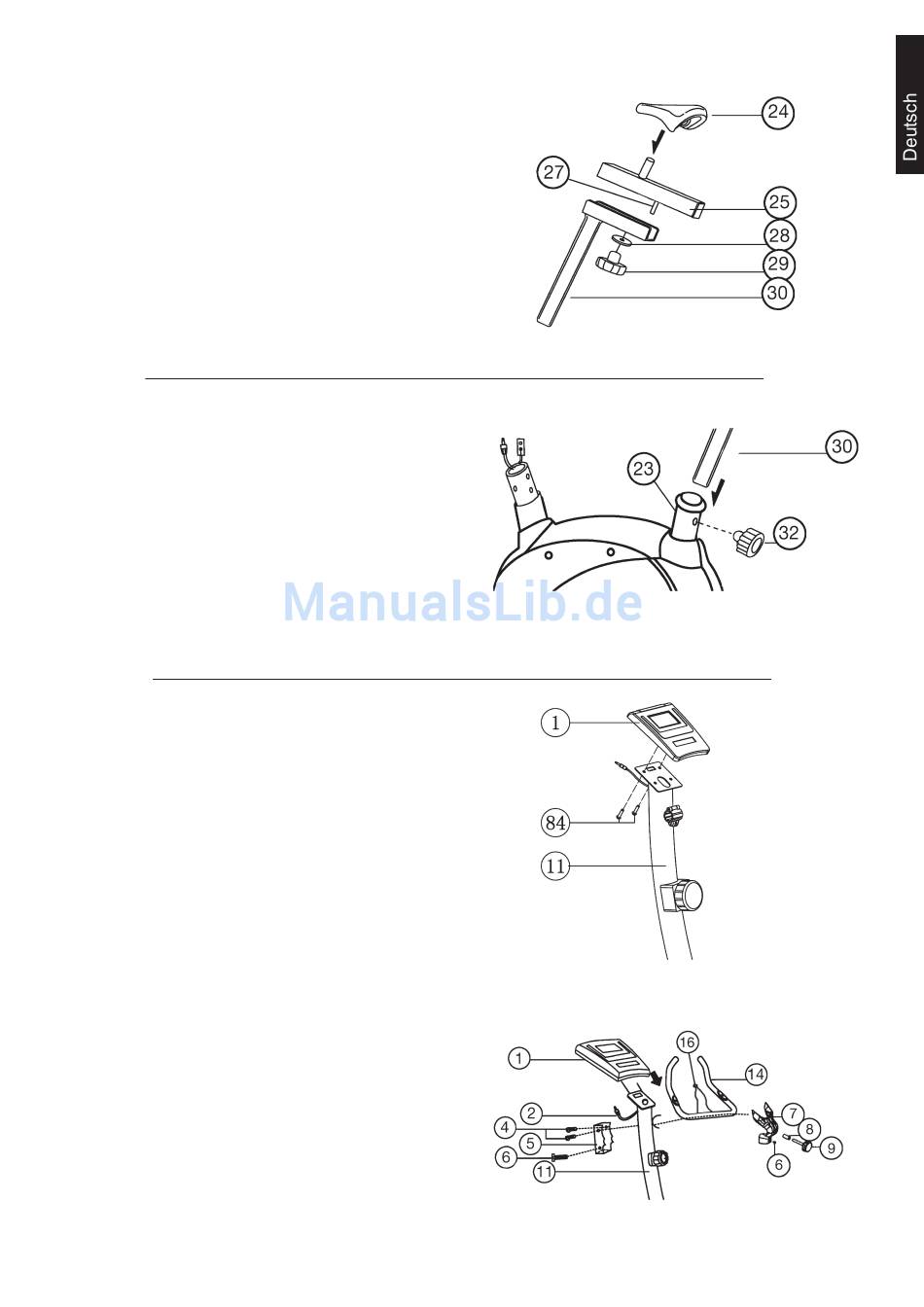

Schritt 3:
Montage des Sattels (24) mittels Sattelschlitten (25) am Sattelstützrohr
(30).
1. Stecken Sie den Sattel (24) mit der Sattelaufnahme auf den Sattelschlitten
(25) und schrauben Sie diesen in gewünschter Neigung fest.
2. Legen Sie den Sattelschlitten (25) in die Aufnahme am Sattelstützrohr
(30) und befestigen Sie diesen in gewünschter horizontaler Stellung mit
der Sterngriffmutter (29) und der Unterlegscheibe (28).
Schritt 4:
Montage des Sattelstützrohres (30) an dem Grundrahmen (23) mittels
des Schnellverschlusses (32).
1. Das Sattelstützrohr (30) in die dafür vorgesehene Aufnahme des
Grundrahmen (23) stecken und in der gewünschten Position mittels
eindrehen des Schnellverschluss (32) sichern.
(Achtung! Zum Eindrehen des Schnellverschluss (32) muss das
Gewindeloch im Grundrahmen (23) und eines der Löcher im
Sattelstützrohr (30) übereinander stehen. Weiterhin muss darauf
geachtete werden, dass das Sattelstützrohr (30) nicht über die markierte,
maximale Einstellposition aus dem Grundrahmen herausgezogen
wird. Die Einstellung kann später beliebig verändert werden, in dem
man den Schnellverschluss (32) nur einige Umdrehungen losdreht und
ihn dann zieht, das Sattelstützrohr in die neue Position bringt bis der
Schnellverschluss einrastet und Ihn danach wieder festdreht.)
Schritt 5:
Montage des Lenkers (14) und des Computers (1) am Stützrohr (11).
1. Führen Sie den Lenker (14) zur geöffneten Lenkeraufnahme (10) am
Stützrohr (11) und schließen Sie diese über den Lenker (14).
2. Stecken Sie die vordere Lenkerverkleidung (7) über den Lenker (14) und
befestigen Sie den Lenker (14) in gewünschter Position am Stützrohr
(11) mittels der Flügelschraube (9) und des Distanzstückes (8).
3. Nehmen Sie den mitgelieferten Computer (1) aus der Verpackung
und setzen Sie die Batterien (Type AAA - 1,5V) unter Beachtung
richtiger Polarität auf der Rückseite des Computers (1) ein. Stecken
Sie den Stecker des Computerkabelstranges (2), der oben aus dem
Lenkerstützrohr (11) ragt, in die auf der Rückseite des Computers (1)
befi ndliche Buchse für den Sensor.
4. Legen Sie den Computer (1) auf die Computeraufnahme oben am
Stützrohr (11) auf und befestigen Sie ihn mittels der Schrauben (84).
(Bitte achten Sie darauf, dass das Kabel nicht eingeklemmt wird.)
5. Den Stecker des Pulskabels (16), der aus der Lenkereinheit (14) ragt,
stecken Sie in die entsprechende Buchse des Computers (1).
6. Stecken Sie die hintere Lenkerverkleidung (5) mit der vorderen
Lenkerverkleidung (7) zusammen und schrauben sie diese mittels der
Schrauben (4+6) zu einer Einheit und am Stützrohr (11) fest.
