Bedienungsanleitung
Wagen aufstellen
Durch Drücken der Arretierknöpfe 4 Schieberoberteil waagerecht stellen,
Schieber 1 hochziehen, bis Schieberverriegelung 2 einrastet.
WARNUNG! Vergewissern Sie sich vor Gebrauch, dass alle Verriegelungen
geschlossen sind.
Wagen zusammenlegen
Sicherheitsdrehverschluss 3 nach innen drehen bis Schieber 1 ausrastet, dann
nach unten drücken und Wagen zusammenlegen. Durch Drücken der Arretier-
knöpfe 4 Schieberoberteil nach innen klappen.
WARNUNG! Beim Zusammenlegen und Aufstellen des Gestelles und beim
Verstellen der Rückenlehne können Klemmstellen entstehen, die bei Unacht-
samkeit zu Verletzungen führen können.
Schiebergriff höhenverstellbar
Arretierknöpfe der Schieberabknickung 4 beidseitig drücken und Schieberober-
teil 1 in die gewünschte Position bringen.
Abnehmen der Räder
Öffnen Sie die Feststellbremse. Betätigen Sie den Druckknopf 5 und ziehen Sie das
Rad ab. Stecken Sie das Rad bis zum Anschlag auf die Achse, drücken Sie da-
bei den Druckknopf. Bitte achten Sie darauf, dass alle Räder richtig einrastet sind.
Feststellbares Schwenkrad
Zum Feststellen der Schwenkräder klappen Sie den Arretierhebel 6 nach unten,
die Räder arretieren sich automatisch auf beiden Seiten sobald sie in Fahrtrich-
tung stehen. Zum Lösen klappen Sie den Arretierhebel 6 in die waagerechte
Stellung bis er einrastet.
ACHTUNG!
Die Radblöcke müssen je nach Verschmutzung
regelmäßig gereinigt werden! Durch Schmutz,
Sand, Schmutzwasser, Salzablagerungen durch
Schneematsch usw. kann sich die Führungshülse
und die Arretierhülse zusetzen und lässt sich
dann schwer schwenken. Sowohl der Führungs-
zapfen, die Führungshülse als auch die
Arretierhülse müssen mit einem feuchten Tuch
gereinigt werden, gegebenenfalls mit klarem
Wasser ausgespült und trockengerieben werden,
anschließend mit Silikonspray einsprühen.
Kein Öl verwenden! Zum Reinigen lässt sich
der Radblock durch Drücken der Metallklammer
im unteren Bereich abziehen.
2

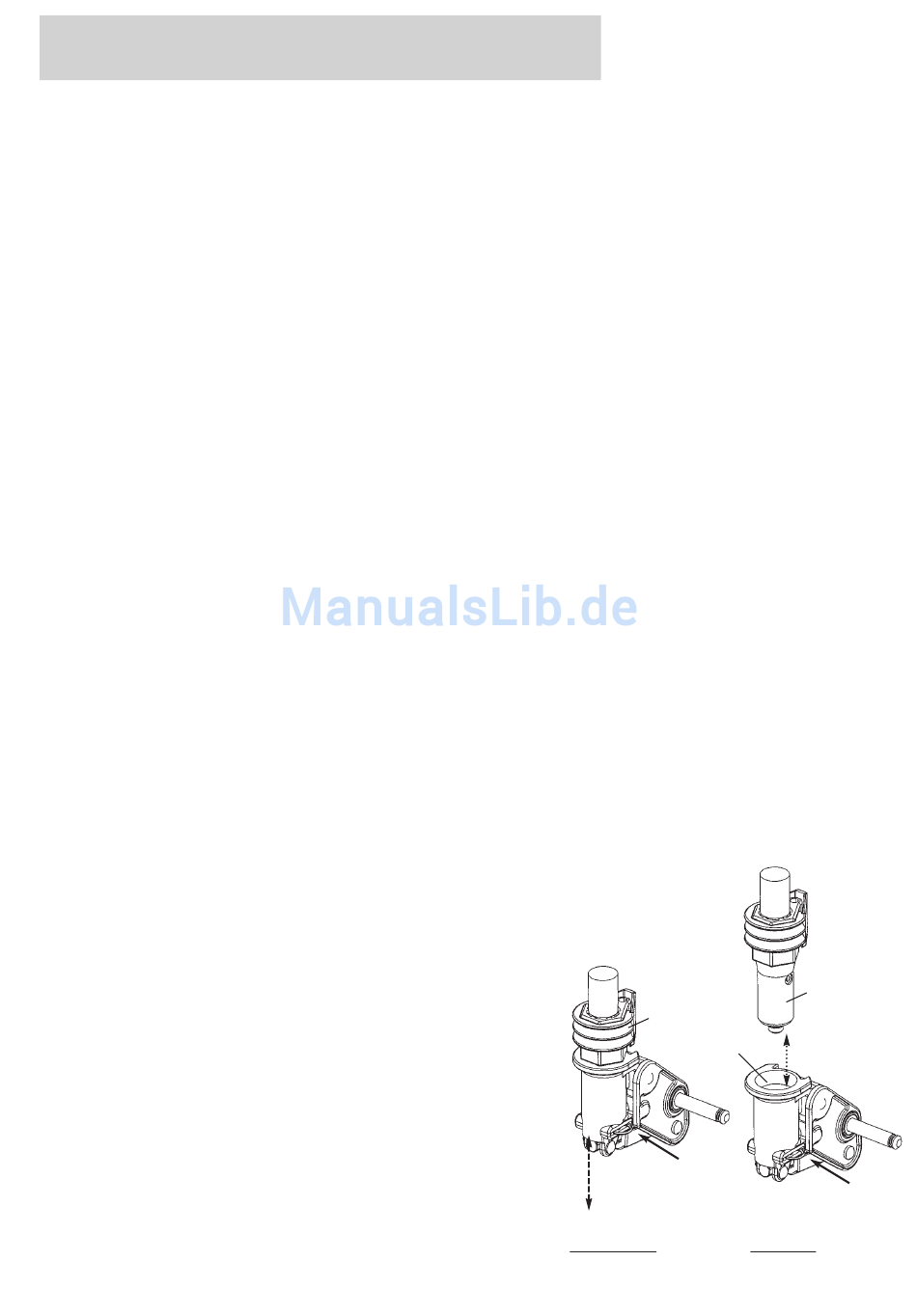

WICHTIG!
Arretierhülse
Führungshülse
A
B
Demontage
A Metallklammer drücken
und B gleichzeitig
Radblock abziehen.
Führungszapfen
B
A
Montage
A Metallklammer drücken
und B gleichzeitig
Radblock aufstecken.
