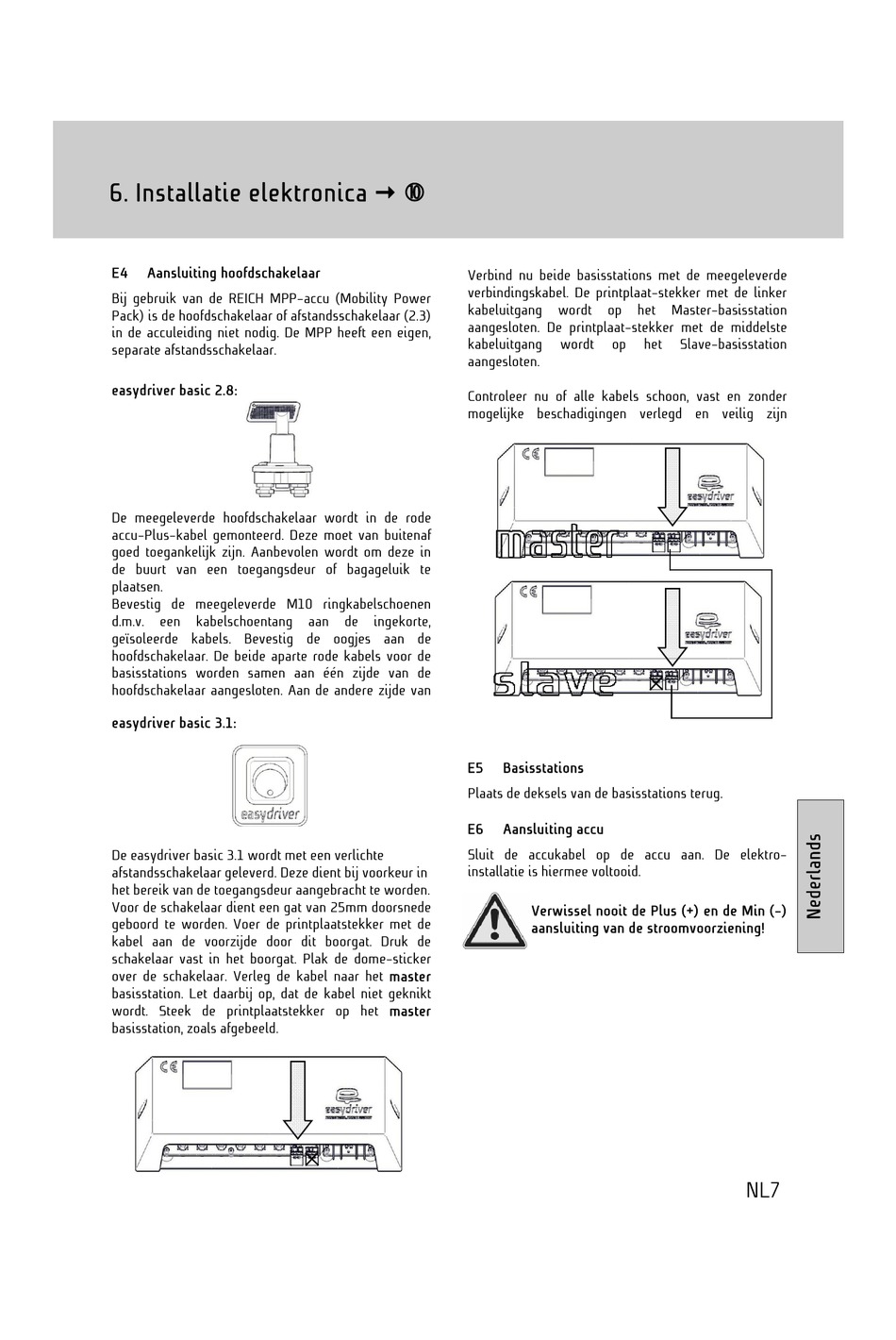

6. Installatie elektronica  
E4 Aansluiting hoofdschakelaar
Bij gebruik van de REICH MPP-accu (Mobility Power
Pack) is de hoofdschakelaar of afstandsschakelaar (2.3)
in de acculeiding niet nodig. De MPP heeft een eigen,
separate afstandsschakelaar.
easydriver basic 2.8:
De meegeleverde hoofdschakelaar wordt in de rode
accu-Plus-kabel gemonteerd. Deze moet van buitenaf
goed toegankelijk zijn. Aanbevolen wordt om deze in
de buurt van een toegangsdeur of bagageluik te
plaatsen.
Bevestig de meegeleverde M10 ringkabelschoenen
d.m.v. een kabelschoentang
geïsoleerde kabels. Bevestig de oogjes aan de
hoofdschakelaar. De beide aparte rode kabels voor de
basisstations worden samen aan één zijde van de
hoofdschakelaar aangesloten. Aan de andere zijde van
easydriver basic 3.1:
De easydriver basic 3.1 wordt met een verlichte
afstandsschakelaar geleverd. Deze dient bij voorkeur in
het bereik van de toegangsdeur aangebracht te worden.
Voor de schakelaar dient een gat van 25mm doorsnede
geboord te worden. Voer de printplaatstekker met de
kabel aan de voorzijde door dit boorgat. Druk de
schakelaar vast in het boorgat. Plak de dome-sticker
over de schakelaar. Verleg de kabel naar het master
basisstation. Let daarbij op, dat de kabel niet geknikt
wordt. Steek de printplaatstekker op het master
basisstation, zoals afgebeeld.
Verbind nu beide basisstations met de meegeleverde
verbindingskabel. De printplaat-stekker met de linker
kabeluitgang
aangesloten. De printplaat-stekker met de middelste
kabeluitgang
aangesloten.
Controleer nu of alle kabels schoon, vast en zonder
mogelijke beschadigingen verlegd en veilig zijn
aan de ingekorte,
E5
Plaats de deksels van de basisstations terug.
E6
Sluit de accukabel op de accu aan. De elektro-
installatie is hiermee voltooid.
wordt op het Master-basisstation
wordt op het
Basisstations
Aansluiting accu
Verwissel nooit de Plus (+) en de Min (-)
aansluiting van de stroomvoorziening!
Slave-basisstation
