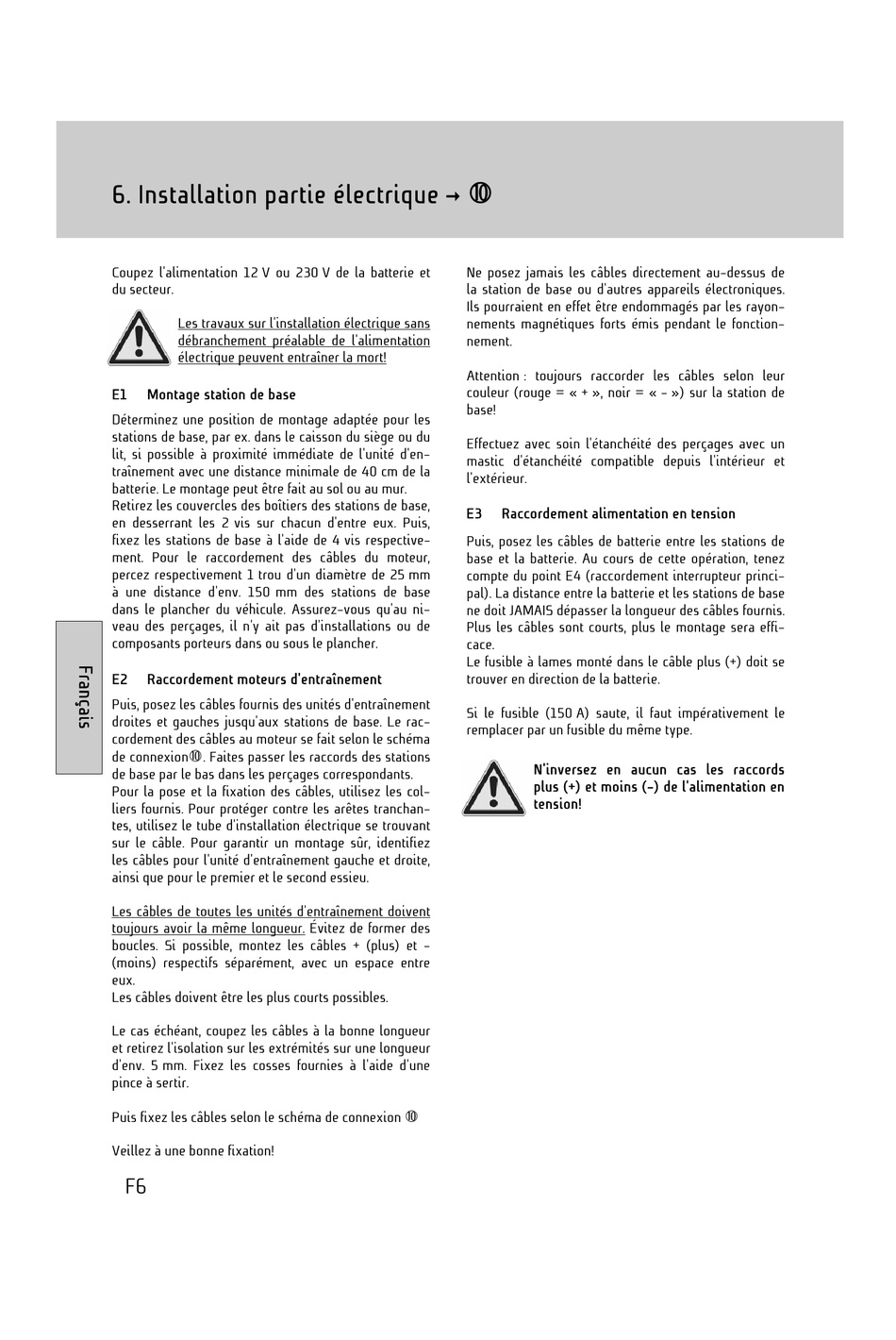

6. Installation partie électrique
Coupez l'alimentation 12 V ou 230 V de la batterie et
du secteur.
Les travaux sur l'installation électrique sans
débranchement préalable de l'alimentation
électrique peuvent entraîner la mort!
E1 Montage station de base
Déterminez une position de montage adaptée pour les
stations de base, par ex. dans le caisson du siège ou du
lit, si possible à proximité immédiate de l'unité d'en-
traînement avec une distance minimale de 40 cm de la
batterie. Le montage peut être fait au sol ou au mur.
Retirez les couvercles des boîtiers des stations de base,
en desserrant les 2 vis sur chacun d'entre eux. Puis,
fixez les stations de base à l'aide de 4 vis respective-
ment. Pour le raccordement des câbles du moteur,
percez respectivement 1 trou d'un diamètre de 25 mm
à une distance d'env. 150 mm des stations de base
dans le plancher du véhicule. Assurez-vous qu'au ni-
veau des perçages, il n'y ait pas d'installations ou de
composants porteurs dans ou sous le plancher.
E2 Raccordement moteurs d'entraînement
Puis, posez les câbles fournis des unités d'entraînement
droites et gauches jusqu'aux stations de base. Le rac-
cordement des câbles au moteur se fait selon le schéma

de connexion . Faites passer les raccords des stations
de base par le bas dans les perçages correspondants.
Pour la pose et la fixation des câbles, utilisez les col-
liers fournis. Pour protéger contre les arêtes tranchan-
tes, utilisez le tube d'installation électrique se trouvant
sur le câble. Pour garantir un montage sûr, identifiez
les câbles pour l'unité d'entraînement gauche et droite,
ainsi que pour le premier et le second essieu.
Les câbles de toutes les unités d'entraînement doivent
toujours avoir la même longueur. Évitez de former des
boucles. Si possible, montez les câbles + (plus) et -
(moins) respectifs séparément, avec un espace entre
eux.
Les câbles doivent être les plus courts possibles.
Le cas échéant, coupez les câbles à la bonne longueur
et retirez l'isolation sur les extrémités sur une longueur
d'env. 5 mm. Fixez les cosses fournies à l'aide d'une
pince à sertir.
Puis fixez les câbles selon le schéma de connexion
Veillez à une bonne fixation!
F6


Ne posez jamais les câbles directement au-dessus de
la station de base ou d'autres appareils électroniques.
Ils pourraient en effet être endommagés par les rayon-
nements magnétiques forts émis pendant le fonction-
nement.
Attention : toujours raccorder les câbles selon leur
couleur (rouge = « + », noir = « - ») sur la station de
base!
Effectuez avec soin l'étanchéité des perçages avec un
mastic d'étanchéité compatible depuis l'intérieur et
l'extérieur.
E3 Raccordement alimentation en tension
Puis, posez les câbles de batterie entre les stations de
base et la batterie. Au cours de cette opération, tenez
compte du point E4 (raccordement interrupteur princi-
pal). La distance entre la batterie et les stations de base
ne doit JAMAIS dépasser la longueur des câbles fournis.
Plus les câbles sont courts, plus le montage sera effi-
cace.
Le fusible à lames monté dans le câble plus (+) doit se
trouver en direction de la batterie.
Si le fusible (150 A) saute, il faut impérativement le
remplacer par un fusible du même type.
N'inversez en aucun cas les raccords
plus (+) et moins (-) de l'alimentation en
tension!

