Dell Precision 490 Benutzerhandbuch Seite 91

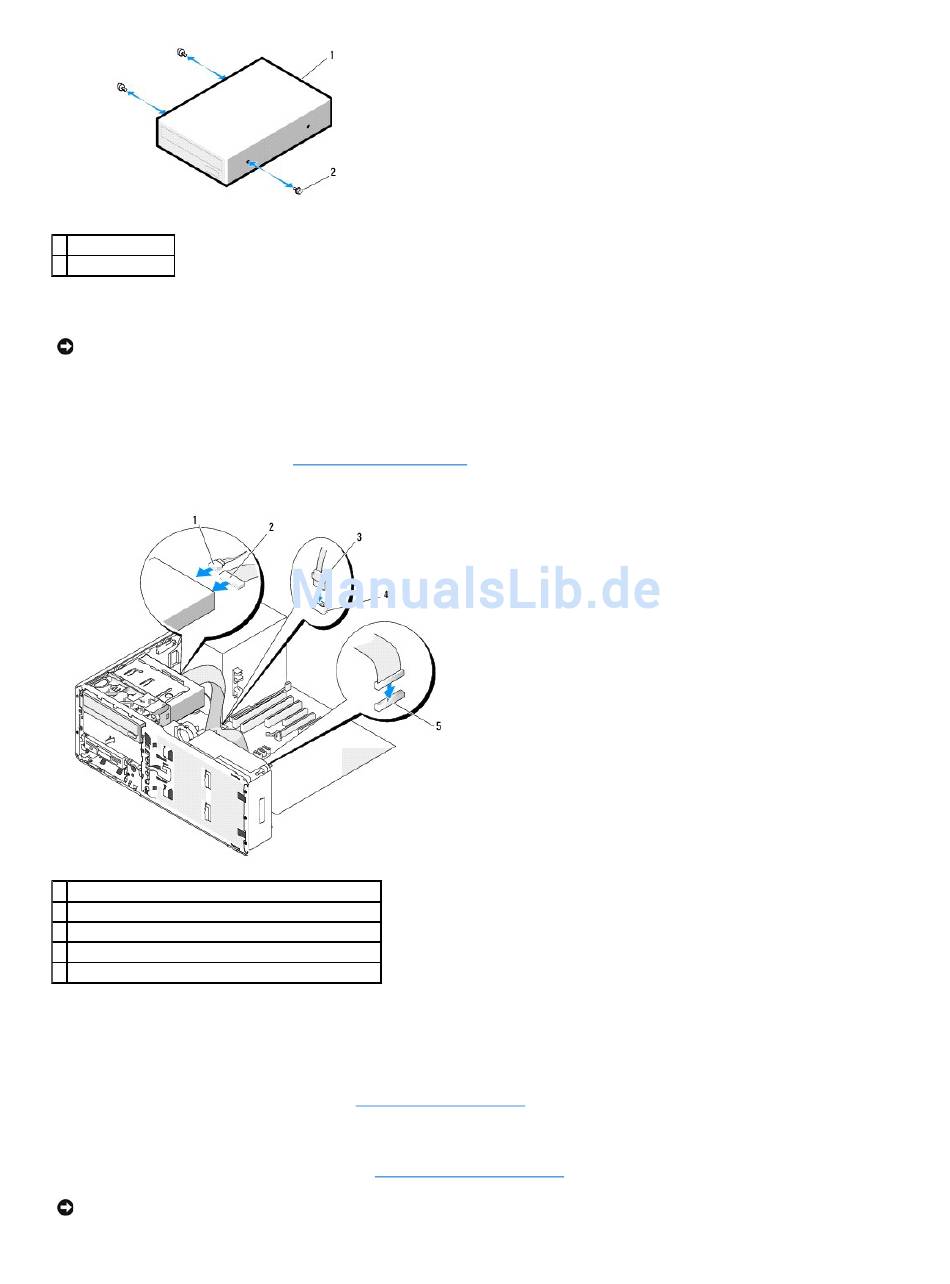

1 CD-/DVD-Laufwerk
2 Schrauben
10. Schieben Sie das Laufwerk vorsichtig in den Schacht, bis es hörbar einrastet oder fühlbar fest installiert ist.
HINWEIS: Schließen Sie ein optisches SATA-Laufwerk nicht an einen HDD-Anschluss (für Festplatten) an der Systemplatine an. Das Laufwerk
funktioniert sonst nicht. Schließen Sie optische SATA-Laufwerke an die Systemplatinenanschlüsse mit der Bezeichnung SATA an.
11. Schließen Sie das Stromversorgungskabel und das Datenkabel am CD-/DVD-Laufwerk an.
12. Wenn Sie ein IDE-Laufwerk installieren, kann mit einem weiteren Anschluss über dasselbe Datenkabel ein weiteres CD-/DVD-Laufwerk angeschlossen
werden. Verbinden Sie das andere Ende des Datenkabels mit dem Systemplatinenanschluss mit der Bezeichnung "IDE". Die Position des Anschlusses
auf der Systemplatine finden Sie unter
Wenn Sie ein SATA-Laufwerk installieren, schließen Sie das andere Ende des Datenkabels an einen SATA-Anschluss auf der Systemplatine an.
1 Stromversorgungskabel
2 IDE-Datenkabel
3 SATA-Datenkabel
4 Anschluss für optisches SATA-Laufwerk auf Systemplatine
5 IDE-Anschluss auf Systemplatine
13. Setzen Sie den Desktop-Laufwerksicherungseinsatz wieder ein und klappen Sie seinen Griff um.
14. Prüfen Sie alle Kabelverbindungen und verlegen Sie die Kabel so, dass ausreichende Belüftung gewährleistet ist und der Lüfter sowie die
Belüftungsöffnungen nicht blockiert werden.
15. Bringen Sie die Laufwerksblende wieder an (siehe
16. Vergewissern Sie sich, dass alle Anschlüsse korrekt verkabelt und fest angeschlossen sind.
17. Bringen Sie die Computerabdeckung wieder an (siehe
HINWEIS: Wenn Sie ein Netzwerkkabel anschließen, stecken Sie das Kabel erst an der Netzwerkbuchse (an der Wand oder an einem Gerät) und dann
am Computer ein.
Komponenten der Systemplatine.
Anbringen der Laufwerksblende).
Anbringen der Computerabdeckung).
