Beim Installieren eines Laufwerks müssen Sie an der Rückseite des Laufwerks zwei Kabel anschließen: ein vom Netzteil kommendes Gleichstromkabel und ein

Datenkabel. Das andere Ende des Datenkabels wird an einer Erweiterungskarte oder aber an der Systemplatine angeschlossen. Die meisten Anschlüsse sind

passgeformt, um ein richtiges Einsetzen zu gewährleisten; diese Kodierung kann aus einer Kombination von Nut und Feder oder aus fehlendem Kontaktstift

und gefülltem Stiftloch bestehen.

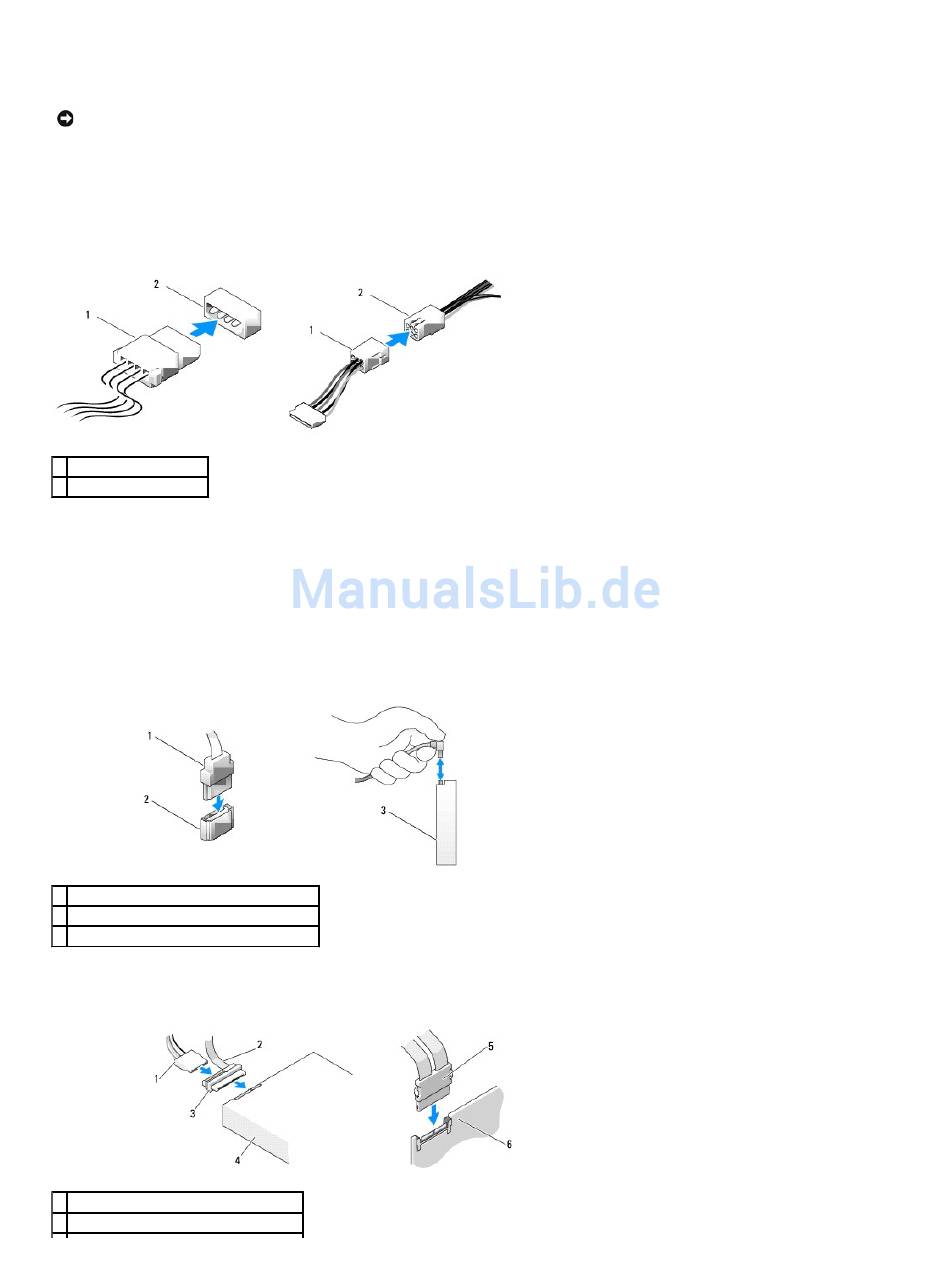

Stromkabelanschlüsse

1 Stromversorgungskabel

2 Stromeingangsanschluss

Beim Anschließen eines IDE-Datenkabels passt die Nase an einem Teil des Steckverbinders in eine Aussparung am anderen Teil. Zum Trennen eines IDE-

Datenkabels fassen Sie das Kabel an der farbigen Auszugslasche und ziehen Sie, bis sich der Steckverbinder löst.

Wenn Sie zwei IDE-Laufwerke an ein einzelnes IDE-Datenkabel anschließen und die Geräte für die Einstellung "Cable Select" (Kabelwahl) konfigurieren, ist das

Gerät am letzten Anschluss des Datenkabels das Master- oder Startgerät und das Gerät am mittleren Anschluss des Datenkabels ist das Slave-Gerät.

Informationen zum Konfigurieren von Geräten für die Kabelwahleinstellung finden Sie in der Dokumentation zum Laufwerk, die im Aufrüstbausatz enthalten ist.

Zum Anschließen eines SAS- oder SATA-Datenkabels halten Sie das Kabel beidseitig am Anschluss und stecken Sie den Anschluss fest ein. Zum Trennen eines

SAS- oder SATA-Datenkabels halten Sie das Kabel beidseitig am Anschluss und ziehen Sie, bis die Steckverbindung sich löst.

Anschlüsse für SATA-Datenkabel

1 SATA-Datenkabel

2 SATA-Datenanschluss (auf der Systemplatine)

3 SATA-Laufwerk

Anschlüsse für SAS-Datenkabel

1 Stromversorgungskabel

2 SAS-Datenkabel
