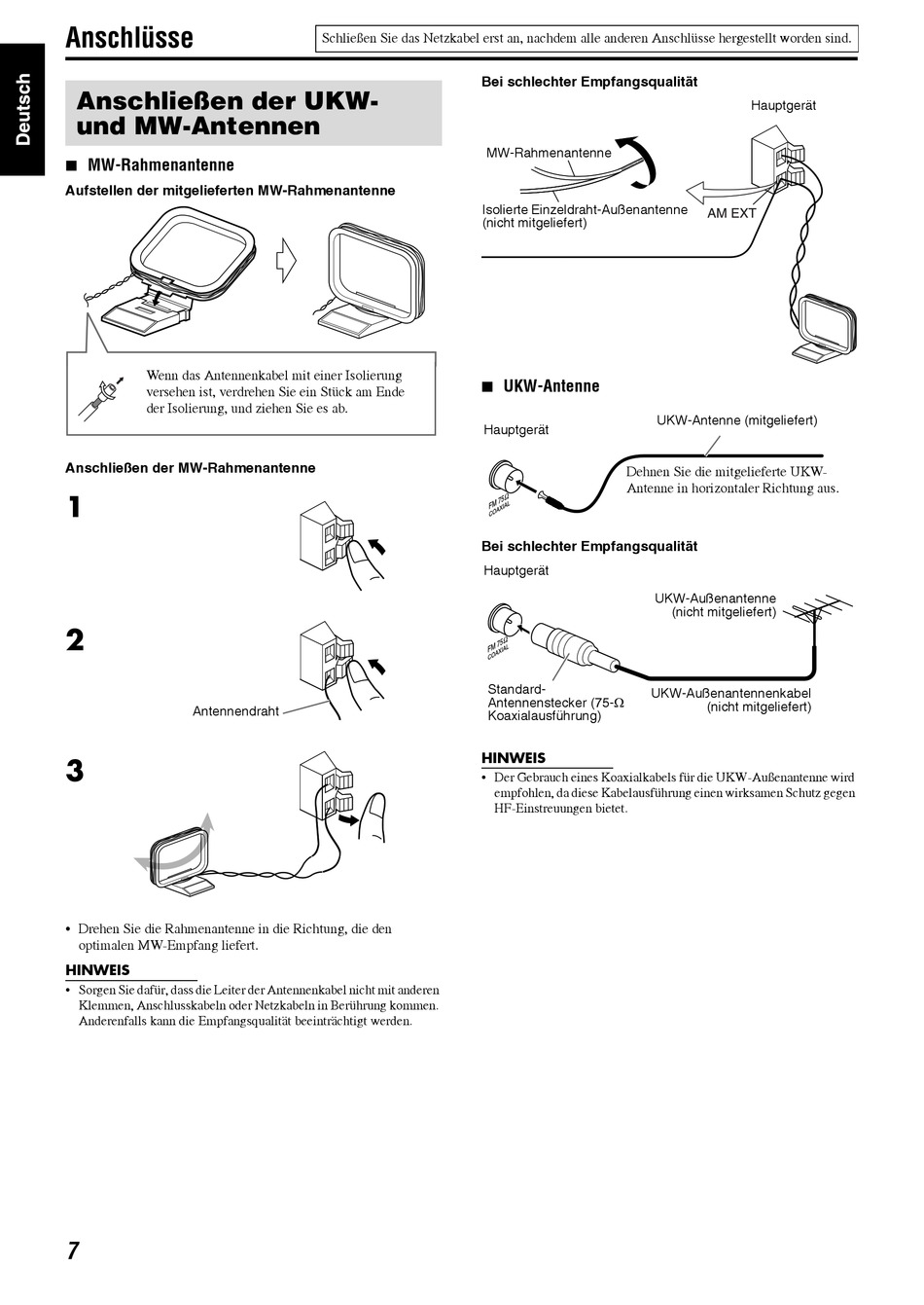

Anschlüsse
Anschließen der UKW-
und MW-Antennen
7 MW-Rahmenantenne
Aufstellen der mitgelieferten MW-Rahmenantenne
Wenn das Antennenkabel mit einer Isolierung
versehen ist, verdrehen Sie ein Stück am Ende
der Isolierung, und ziehen Sie es ab.
Anschließen der MW-Rahmenantenne
1
2
Antennendraht
3
• Drehen Sie die Rahmenantenne in die Richtung, die den
optimalen MW-Empfang liefert.
HINWEIS
• Sorgen Sie dafür, dass die Leiter der Antennenkabel nicht mit anderen
Klemmen, Anschlusskabeln oder Netzkabeln in Berührung kommen.
Anderenfalls kann die Empfangsqualität beeinträchtigt werden.
7
Schließen Sie das Netzkabel erst an, nachdem alle anderen Anschlüsse hergestellt worden sind.
Bei schlechter Empfangsqualität
MW-Rahmenantenne
Isolierte Einzeldraht-Außenantenne
(nicht mitgeliefert)
7 UKW-Antenne
Hauptgerät
Bei schlechter Empfangsqualität
Hauptgerät
Standard-
Antennenstecker (75-C
Koaxialausführung)
HINWEIS
• Der Gebrauch eines Koaxialkabels für die UKW-Außenantenne wird
empfohlen, da diese Kabelausführung einen wirksamen Schutz gegen
HF-Einstreuungen bietet.
Hauptgerät
UKW-Antenne (mitgeliefert)
Dehnen Sie die mitgelieferte UKW-
Antenne in horizontaler Richtung aus.
UKW-Außenantenne
(nicht mitgeliefert)
UKW-Außenantennenkabel
(nicht mitgeliefert)
