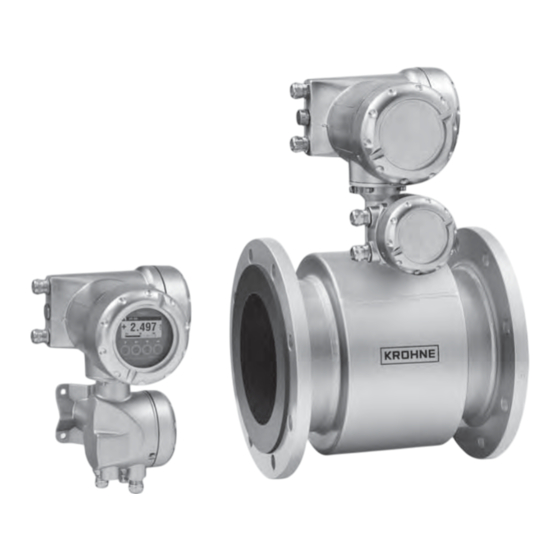

- Seite 1 TIDALFLUX 2300 F TIDALFLUX 2300 F TIDALFLUX 2300 F Zusatzanleitung Zusatzanleitung Zusatzanleitung Zusatzanleitung IECEx / ATEX Zusatz für Messumformer IFC 300 F / PF Messwertaufnehmer TIDALFLUX 2000 © KROHNE 12/2018 - 4007341901 - AD EX TIDALFLUX 2300 F - de - R03...
-
Seite 2: Inhaltsverzeichnis
4.4 Anschlüsse der Eingänge/Ausgänge ................20 5 Wartung und Service 5.1 Wartung .......................... 22 5.2 Vor und nach dem Öffnen ....................22 5.3 Austausch der Netzsicherung..................23 www.krohne.com 12/2018 - 4007341901 - AD EX TIDALFLUX 2300 F - de - R03... -
Seite 3: Einleitung
Dieses Dokument hilft Ihnen, die Betriebsbedingungen so einzurichten, dass der sichere und effiziente Einsatz des Geräts gewährleistet ist. Außerdem sind im Dokument besonders zu berücksichtigende Punkte und Sicherheitsvorkehrungen beschrieben, die jeweils in Verbindung mit den nachfolgenden Symbolen erscheinen. 12/2018 - 4007341901 - AD EX TIDALFLUX 2300 F - de - www.krohne.com... -
Seite 4: Sicherheitszeichen Und Verwendete Symbole
Dieses Gerät wurde entwickelt und hergestellt von: KROHNE Altometer Kerkeplaat 12 3313 LC Dordrecht Niederlande Wenden Sie sich für Informationen, Wartung oder Kundendienst bitte an Ihren nächstgelegenen KROHNE-Vertreter vor Ort. www.krohne.com 12/2018 - 4007341901 - AD EX TIDALFLUX 2300 F - de -... -
Seite 5: Sicherheitshinweise Für Den Betreiber
Diese zusätzliche Anleitung ist eine Ergänzung zum Handbuch. Alle technischen Informationen, die im Handbuch beschrieben sind, gelten in vollem Umfang, sofern sie nicht ausdrücklich durch die Anweisungen in dieser Zusatzanleitung ausgeschlossen, ergänzt oder ersetzt werden. 12/2018 - 4007341901 - AD EX TIDALFLUX 2300 F - de - www.krohne.com... -
Seite 6: Zulassungen
EN 60 079-11: 2012 Eigensicherheit "i"Intrinsic safety "i" IEC 60 079-11: 2006 IEC 60 079-11: 2011 EN 60 079-26: 2007 Geräte mit Geräteschutzniveau Ga IEC 60 079-26: 2006 www.krohne.com 12/2018 - 4007341901 - AD EX TIDALFLUX 2300 F - de -... -
Seite 7: Tidalflux 2000
(II 2 G) Ex d e ia [ia] IIC T6 Gb HINWEIS: Die CLC-300 Füllstandelektronik, die im IFC 300 Gehäuse oberhalb des TIDALFLUX Messwertaufnehmers untergebracht ist, darf nur für ihren Bestimmungszweck eingesetzt werden. 12/2018 - 4007341901 - AD EX TIDALFLUX 2300 F - de - www.krohne.com... -
Seite 8: Ifc 300 F / Pf
• Messwertaufnehmer Schaltung (RS 485 E, C, D), Schutzklasse "Eigensicher" (Ex ia) IIC mit folgenden Höchstwerten: Klemmen E, C, D; U = 8V, I = 108 mA, P = 220 mW, C = 1000 nF, L = 2 mH www.krohne.com 12/2018 - 4007341901 - AD EX TIDALFLUX 2300 F - de -... -
Seite 9: Kennzeichnungsschilder (Beispiele)
7 Umgebungstemperaturdaten und Ex-spezifische Anmerkungen / Warnung 8 ATEX / IECEx-Kennzeichnung für Gas und Staub 9 ATEX / IECEx Zertifiizierungsnummern INFORMATION! Anmerkung zu werkseitig abgedichtetem Gehäuse gilt für DN200...300. 12/2018 - 4007341901 - AD EX TIDALFLUX 2300 F - de - www.krohne.com... - Seite 10 5 GK-/GKL-Werte), Baugröße (mm/Zoll), Feldfrequenz und Nummer der Electronic Revision 6 Elektrische Werte und Schutzart 7 Umgebungstemperaturdaten und Ex-spezifische Anmerkungen / Warnung 8 ATEX / IECEx-Kennzeichnung für Gas und Staub 9 ATEX / IECEx Zertifiizierungsnummern www.krohne.com 12/2018 - 4007341901 - AD EX TIDALFLUX 2300 F - de -...
-
Seite 11: Temperaturgrenzen
Prozesstemperatur von 60 ° C. 2.2 IFC 300 F / PF Der Messumformer IFC 300 F/PF ist für eine Umgebungstemperatur von -20...+60°C und einer maximalen Prozesstemperatur von 60° geeignet. 12/2018 - 4007341901 - AD EX TIDALFLUX 2300 F - de - www.krohne.com... -
Seite 12: Anschlussdiagramme
2 Isolierter Leiter (2), 0,5 mm Cu / AWG 20 3 Isolierter Leiter (3), 0,5 mm Cu / AWG 20 4 Außenmantel 5 Isolierschichten 6 Kontaktlitze (6) für den äußeren Schirm (60) www.krohne.com 12/2018 - 4007341901 - AD EX TIDALFLUX 2300 F - de -... -
Seite 13: Signalleitung B
Sicherheit angenommen werden darf, dass mit anderen Mitteln (z. B. Ausgleichsleitung über das Metallrohrsystem) ein Potenzialausgleich zwischen dem Messwertaufnehmer TIDALFLUX 2000 und dem Messumformer IFC 300 F / PF hergestellt ist. 12/2018 - 4007341901 - AD EX TIDALFLUX 2300 F - de - www.krohne.com... -
Seite 14: Signalkabelanschlüsse
Abbildung 3-4: Anschlussschema Signalleitung, Typ B (BTS) 1 Anschlussdose des Messumformers 2 E/A-Anschlussdose des Messwertaufnehmers 3 Anschlussdose des Messwertaufnehmers 4 * Anschluss der äußeren Abschirmung über Zugentlastungen. www.krohne.com 12/2018 - 4007341901 - AD EX TIDALFLUX 2300 F - de -... -
Seite 15: Elektrische Anschlüsse
M20x1,5 Ex e-Kabelverschraubung für den Stromkreis, eine M16x1,5 Ex e- Kabelverschraubung für die RS485-Schaltung und ein M20x1,5 Ex e-Verschlussstopfen. Anschlussdose mit: • zwei M20x1,5 Ex e-Kabelverschraubungen für die Elektroden- und Feldstromschaltung. 12/2018 - 4007341901 - AD EX TIDALFLUX 2300 F - de - www.krohne.com... -
Seite 16: Anschluss Des Tidalflux 2000
2 Drehen der Abdeckung gegen den Uhrzeigersinn, um sie zu entfernen 3 Öffnen / Schließen der Sicherheitsabdeckung zur Spannungsversorgung 4 Klemmen für Spannungsversorgung und Signal- bzw. Datenleitungen www.krohne.com 12/2018 - 4007341901 - AD EX TIDALFLUX 2300 F - de -... - Seite 17 Daten für den Anschluss an alle Ex e-Klemmen: Abisolierlänge für Drähte: 8 mm, Anzugsmoment für Schrauben: 0,6...0,8 Nm. INFORMATION! Für detaillierte Informationen zu den Anschlüssen siehe Handbuch des TIDALFLUX 2300. 12/2018 - 4007341901 - AD EX TIDALFLUX 2300 F - de - www.krohne.com...
-
Seite 18: Anschluss Des Ifc 300 F / Pf
Schutzklasse Ex e oder Ex ia, C, C- abhängig von der spezifischen Ausführung des bestellten D, D- Messumformers. Für Details ziehen Sie die Tabellen mit den CG-Nummern zurate. www.krohne.com 12/2018 - 4007341901 - AD EX TIDALFLUX 2300 F - de -... - Seite 19 Zündschutzarten. Abschnitt 11 (zusätzliche Anforderungen für Zündschutzart "e" - erhöhte Sicherheit) und Abschnitt 12 (zusätzliche Anforderungen für Zündschutzart "i" - Eigensicherheit) gelten für die jeweiligen "Ex e" und "Ex ia" Ausführungen der Anschlussräume. 12/2018 - 4007341901 - AD EX TIDALFLUX 2300 F - de - www.krohne.com...
-
Seite 20: Anschlüsse Der Eingänge/Ausgänge
= 21 V, I = 90 mA, P = 0,5 W Lineare Charakteristik = 90 nF, L = 2,0 mH = 110 nF, L = 0,5 mH www.krohne.com 12/2018 - 4007341901 - AD EX TIDALFLUX 2300 F - de -... - Seite 21 Klemmen zu erhalten. Dennoch MUSS die halbkreisförmige Abdeckung über den nicht- eigensicheren Anschlussklemmen L und N (bzw. L+ und L-) geschlossen bleiben. INFORMATION! Ausführlichere Informationen zu den Anschlüssen finden Sie im Handbuch des Messumformers. 12/2018 - 4007341901 - AD EX TIDALFLUX 2300 F - de - www.krohne.com...
-
Seite 22: Wartung Und Service
• Schrauben Sie die Abdeckung so fest wie möglich in das Gehäuse, bis es nicht mehr von Hand geöffnet werden kann. Ziehen Sie die Schraube der Verriegelungsvorrichtung mit dem Innensechskantschlüssel Nr. 2,5 fest. www.krohne.com 12/2018 - 4007341901 - AD EX TIDALFLUX 2300 F - de -... -
Seite 23: Austausch Der Netzsicherung
250 V / 1,6 A WARNUNG! Vor dem Wiederzusammenbau der Einheit siehe Vor und nach dem Öffnen auf Seite 22 • Bauen Sie die Einheit in umgekehrter Reihenfolge wieder zusammen. 12/2018 - 4007341901 - AD EX TIDALFLUX 2300 F - de - www.krohne.com... - Seite 24 • Temperatur • Druck • Prozessanalyse • Services Hauptsitz KROHNE Messtechnik GmbH Ludwig-Krohne-Str. 5 47058 Duisburg (Deutschland) Tel.: +49 203 301 0 Fax: +49 203 301 10389 sales.de@krohne.com Die aktuelle Liste aller KROHNE Kontakte und Adressen finden Sie unter: www.krohne.com...
