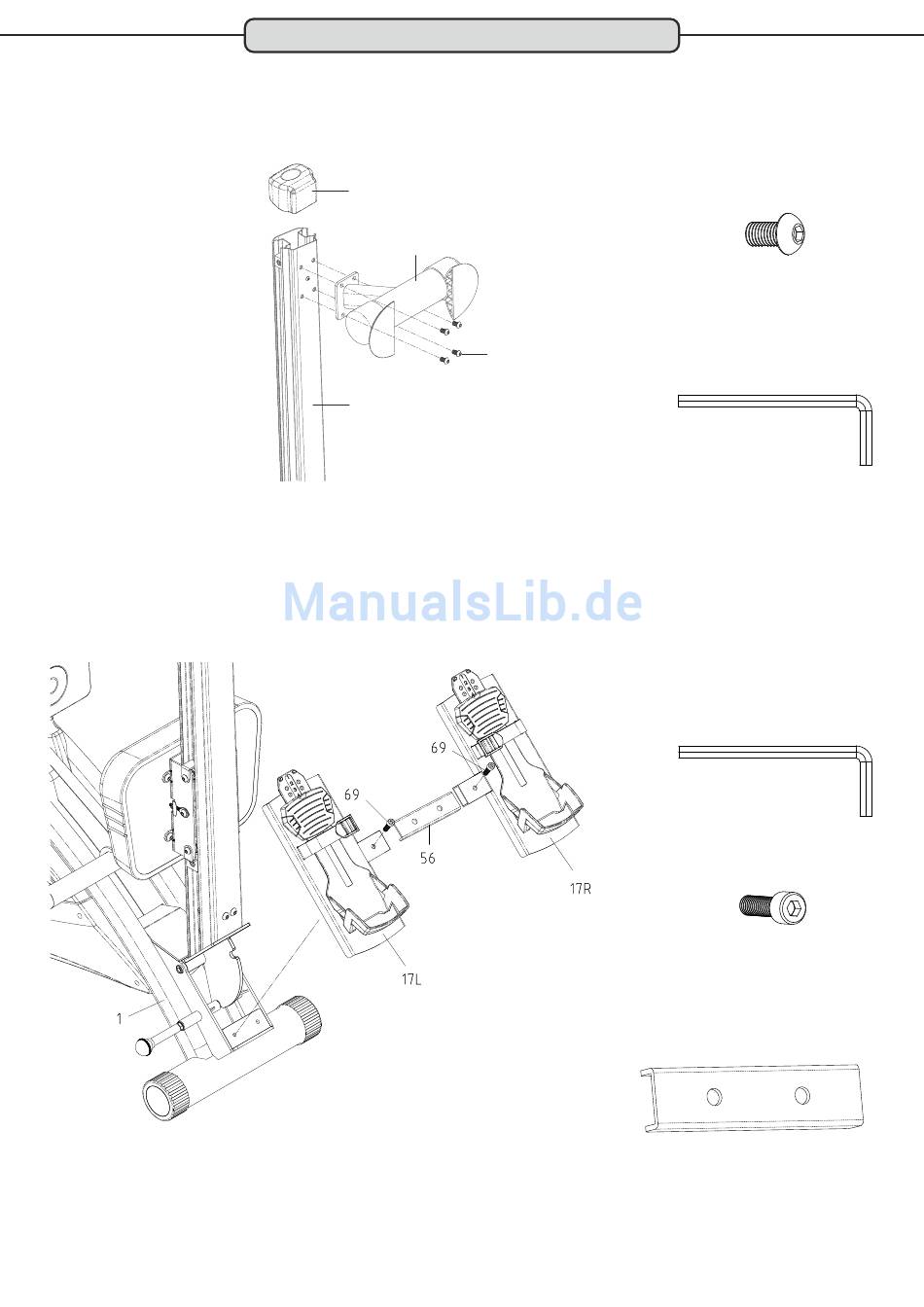

Schritt 3: Montage des hinteren Standfußes
Befestigen Sie den hinteren Standfuß (30) mit vier Inbusschrauben M8x16 mm (41) am hinteren,
unteren Ende der Aluminium-Gleitschiene (24).
Schieben Sie dann die hintere Abdeckkappe (28) auf das Ende der Gleitschiene (24).
Schritt 4: Montage der Trittflächen
Setzen Sie die Verbindungsplatte (56) in die Aufnahme der rechten und linken Trittfläche (17R &
17L) ein. Befestigen Sie diese dann an der Aufnahme des Basisrahmens (1) mit zwei
Inbusschrauben M8x25 mm (69). Verwenden Sie hierzu den Inbusschlüssel M6.
Montage
28
30
41
24
6
Inbusschraube - Teil 41
M8x16 mm
4 Stück
Inbusschlüssel M6
Inbusschlüssel M6
Inbusschraube - Teil 69
M8x25 mm
2 Stück
Verbindungsplatte - Teil 56
1 Stück
