- Seite 1 RX 8.1 Rudergerät...
-
Seite 2: Inhaltsverzeichnis
Maxxus Group GmbH & Co. KG. Errors, colour and technical modification subject to change, reproduction as well as electronic duplication only with written permission of MAXXUS Group GmbH & Co. KG. -
Seite 3: Sicherheitshinweise
- Um empfindliche Böden, wie Holz, Laminat, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu schützen, empfiehlt es sich eine MAXXUS™ Bodenschutzmatte dauerhaft unter das Gerät zu legen. Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist. -
Seite 4: Geräteübersicht

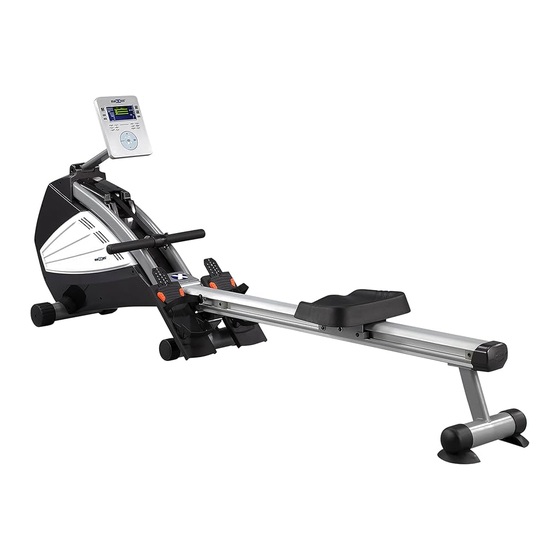

Geräteübersicht Cockpit Zugstange Trittfläche Sitz Transportrolle Gleitschiene Sicherungs-Pin für Klappmechanismus Standfuß Befestigungsmaterial & Werkzeug Inbusschraube - Teil 41 Verbindungsplatte - Teil 56 M8x16 mm 1 Stück 14 Stück Inbusschraube - Teil 69 M8x25 mm 2 Stück Inbusschlüssel M6 Inbusschlüssel M8 1 Stück 1 Stück... -
Seite 5: Montage
Montage Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden sind, werden in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt. Lesen Sie deshalb die Anleitung vor der Montage genau durch, halten Sie die Abfolge der Montageschritte exakt ein und befolgen Sie die Anweisungen der einzelnen Montageschritte. - Seite 6 Montage Schritt 3: Montage des hinteren Standfußes Befestigen Sie den hinteren Standfuß (30) mit vier Inbusschrauben M8x16 mm (41) am hinteren, unteren Ende der Aluminium-Gleitschiene (24). Schieben Sie dann die hintere Abdeckkappe (28) auf das Ende der Gleitschiene (24). Inbusschraube - Teil 41 M8x16 mm 4 Stück Inbusschlüssel M6...
-
Seite 7: Klappmechanismus
Klappmechanismus Herunterklappen der Gleitschiene Schritt 1: Halten Sie die Gleitschienen (24) mit einer Hand fest und lösen Sie dann mit der anderen Hand den Sicherungs-Pin (34B), in dem Sie ihn herausziehen. Schritt 2: Klappen Sie dann die Gleitschienen (24) vorsichtig soweit herunter, bis der hintere Standfuß (31) sicher auf dem Boden steht. - Seite 8 Klappmechanismus Hochklappen der Gleitschiene Schritt 1: Ziehen Sie mit einer Hand die Pedalschlaufe der linken Trittfläche (21) nach oben. Zeitgleich ziehen Sie mit der anderen Hand den Sicherungs-Pin (34B) heraus. Halten Sie den Sicherungs-Pin (34B) in dieser Position fest und lassen die Pedalschlaufe (21) los. Schritt 2: Klappen Sie dann die Gleitschienen (24) vorsichtig soweit hoch, bis diese senkrecht steht und der Sicherungs-Pin (34B) hörbar einrastet.
-
Seite 9: Netzanschluss
Netzanschluss Netzadapter Verbinden Sie den kleinen Stecker des Netzadapters (51) mit dem an der Vorderseite des Hauptrahmens befindlichen Netzanschluss (50). Stecken Sie dann den Netzstecker des Netzadapters in eine Steckdose. Das Gerät darf nur an vom Fachmann installierte und geerdete Steckdosen angeschlossen werden. Verwenden Sie zum Anschluss des Laufbandes keine Mehrfachsteckdosen. -
Seite 10: Einstellung Des Fußhaltesystems
Einstellung des Fußhaltesystems Ihr Rudergerät ist meinem speziellen Haltesystems für die Füße ausgestattet, dass Sie individuell in wenigen, einfachen Schritten individuell auf Ihre Schuhgröße einstellen können. Grundsätzlich sollten Sie für das Rudertraining geeignet Sportschuhe tragen. Wir empfehlen hierfür Laufschuhe, da diese aufgrund ihre bereits für die Laufbewegung leicht gebogene Form für die Ruderbewegung ideal sind. -
Seite 11: Cockpit
Cockpit 1. Profil-Matrix (16x8 Dots) Die Profilmatrix zeigt den grafischen Verlauf des gewählten Trainingsprofils bzw. die aktuell gewählte Bremsstufe. 2. Zeitanzeige (Wechselanzeige von TM und TM/500M) Zeigt die aktuelle Trainingszeit an. Wurde die Trainingszeit vorgegeben läuft dieser Wert im Count-Down verfahren rückwärts bis 00:00 TM/500M: Zeigt die Durchschnittszeit an, die der Benutzer bei aktuell gewählter Geschwindigkeit pro 500 Meter benötigt. - Seite 12 Cockpit Funktionstasten: A. Plus-Taste Vor dem Training: - Taste zur Auswahl der Programme - Taste zur Eingabe von Werten Während des Trainings: - Taste zur Erhöhung des Bremswiderstandes B. Minus-Taste Vor dem Training: - Taste zur Auswahl der Programme - Taste zur Eingabe von Werten Während des Trainings: - Taste zur Reduzierung des Bremswiderstandes C.
- Seite 13 Cockpit QUICK-START Durch direktes Drücken der START-Taste beginnen Sie mit dem Training. In dieser Funktion können keine Trainingszielwerte vorgegeben werden und das Training muss selbstständig beendet werden. Den Trainingswiderstand regulieren Sie von Level 1 bis 16 durch Drücken der +/-Tasten. MANUAL - manuelles Training Schritt 1: Programmauswahl Nach Auswahl des Benutzerprofils und Bestätigung der persönlichen Daten wählen Sie durch Drücken der...
- Seite 14 Cockpit Schritt 4: Vorgabe des Trainingsziels Sie haben nun die Möglichkeit ein Trainingsziel vorzugeben. Zur Auswahl stehen hier: - Trainingszeit (TIME) - Trainingsstrecke (DISTANCE) - Kalorienverbrauch (CALORIES) - Ruderzüge (STROKES) Wählen Sie den gewünschten Wert durch Drücken der ENTER-Taste bis zu viermal um zu Ruderzügen zu gelangen) aus und geben das Trainingsziel durch Drücken der +/-Tasten vor.
- Seite 15 Cockpit USER PROFIL - freier Speicherplatz für eigenes Trainingsprofil Für die Benutzer U1 - U4 steht jeweils ein freier Speicherplatz für die Erstellung und Speicherung eines individuellen Trainsprofils zur Verfügung. Schritt 1: Programmauswahl Nach Auswahl des Benutzerprofils und Bestätigung der persönlichen Daten wählen Sie durch Drücken der +/-Tasten das Programm „USER“...
- Seite 16 Cockpit Herzfrequenzgesteuertes Training (HRC) Bei diesen Programmen handelt es sich um ein herzfrequenzgesteuertes Trainingsprogramm. Hierbei gibt der Benutzer eine gewünschte Zielherzfrequenz vor. Diese wird vom Cockpit permanent mit der tatsächlichen Herzfrequenz des Benutzers verglichen. Ist hierbei die tatsächliche Herzfrequenz niedriger als die gewünschte Zielherzfrequenz, so erhöht das Cockpit automatisch den Bremswiderstand.
- Seite 17 Cockpit Wettkampfsimulation (RACE) Bei diesem Programm wird ein Wettrennen mit einem Computergegner (Pacer) simuliert. Schritt 1: Programmauswahl Nach Auswahl des Benutzerprofils und Bestätigung der persönlichen Daten wählen Sie durch Drücken der +/-Tasten das Programm „RACE“ aus und bestätigen Ihre Auswahl durch Drücken der ENTER-Taste. Schritt 2: Vorgabe der Rudergeschwindigkeit des Gegners Geben Sie durch Drücken der +/-Taste die Ruderzüge pro Minute (SPM) für den Computergegner (Pacer) vor.
-
Seite 18: Herzfrequenzmessung
Herzfrequenzmessung 100% der maximalen Herzfrequenz 75% der maximalen Herzfrequenz 65% der maximalen Herzfrequenz 55% der maximalen Herzfrequenz Alter Kalkulation der individuellen Trainingsherzfrequenz Ihre individuelle Trainingsherzfrequenz kalkulieren Sie wie folgt: 220 - Alter = maximale Herzfrequenz Dieser Wert stellt Ihre maximale Herzfrequenz da und dient als Basis für die Kalkulation der individuellen Trainingsherzfrequenz. -
Seite 19: Warnhinweis Zur Puls- & Herzfrequenzmessung
Sorgen Sie dafür, dass alle Nutzer Ihres Trainingsgerät mit dieser Information vertraut sind, diese verstehen und unbedingt anwenden. Herzfrequenzmessung über Brustgurt ® Eine Großzahl der MAXXUS Trainingsgeräte sind bereits serienmäßig mit einem Receiver (Empfänger) ausgestattet. Bei der Verwendung eines Brustgurtes (wir empfehlen die ausschließliche Verwendung eines uncodierten ®... -
Seite 20: Trainingshinweise
Trainingsempfehlungen Nachfolgend finden Sie Hinweise und Tipps die Ihnen dabei helfen sollen die Ruderbewegung korrekt auszuführen. Ruderbewegung - Ganzer Körper Schritt 1: Vorbereitung Stellen Sie sicher, dass Ihre Füße optimal auf den Trittflächen stehen, d.h. die Größeneinstellung auf Ihre Fußgröße eingestellt ist und die Pedalgurte festanliegen. - Seite 21 Trainingsempfehlungen Trainingsvorbereitungen Bevor Sie mit Ihrem Training beginnen muss nicht nur Ihr Trainingsgerät sich in einem einwandfreien Trainingszustand befinden, auch Sie bzw. Ihr Körper sollte ebenfalls für das Training bereit sein. Daher sollten Sie, wenn Sie seit längerer Zeit kein Ausdauertraining mehr absolviert haben, vor Beginn Ihres Trainings in jedem Fall Ihren Hausarzt konsultieren und ein Fitness-Check-Up durchführen.
- Seite 22 Trainingsempfehlungen Flüssigkeitszufuhr Vor und während des Trainings ist eine ausreichende Flüssigkeitszufuhr unerlässlich. Während einer Trainingseinheit von 30 Minuten ist es durchaus möglich bis zu 1 Liter Flüssigkeit zu verlieren. Um diesen Flüssigkeitsverlust auszugleichen ist Apfelschorle im Mischverhältnis von einem Drittel Apfelsaft und zwei Dritteln Mineralwasser ideal, da sie alle Elektrolyte und Mineralien enthält und ersetzt, die der Körper über den Schweiß...
-
Seite 23: Faq
Neben dem Luftwiderstands-Bremssytems das konstruktions- und nutzungsbedingt Luftzugsgeräusche erzeugt ist ® Ihr MAXXUS Trainingsgerät mit hochwertigen Kugellagern und einem zweistufigen Längsrippenriemen - auch Rillenriemen genannt - ausgestattet. Hinzu kommt das hochwertige Magnetbremssystem, das vollkommen verschleiß- und reibungsfrei arbeitet. All diese extrem hochwertigen Komponenten sorgen dafür, dass sämtliche Laufgeräusche neben dem Luftzugsgeräusch extrem reduziert werden. -
Seite 24: Empfohlenes Zubehör
MAXXUS Antistatik Spray. Behandelte Kunststoffoberflächen ziehen den Staub nicht so schnell an und bleiben länger sauber. ® MAXXUS Spezial-Schaumreiniger Zur regelmäßigen Reinigung Ihres Fitnessgerätes. Kunststoffabdeckungen und ® Metallrahmen lassen sich mit dem MAXXUS Schaumreiniger perfekt pflegen. Auch geeignet zur Reinigung von Pulsgurte und anderem Trainingszubehör. -
Seite 25: Technische Details & Maße
Technische Details Cockpit: Anzeige von: w Zeit w Ruderschläge pro Minute w Strecke w Watt w Kalorienverbrauch w Herzfrequenz (bei Verwendung eines optional erhältlichen Brustgurtes) w Zeit/500m w Ruderschläge - gesamt Technische Details: Bremssystem 1: Luftwiderstand Bremssystem 2: motorische Permanent-Magnetbremse Antriebssystem: Poly-V-Rillenriemen Zugsystem:... -
Seite 26: Explosionszeichnung
Explosionszeichnung... -
Seite 27: Teileliste
Teileliste Teil-Nr. Bezeichnung Menge Teil-Nr. Bezeichnung Menge Main Frame Lock pin shaft Plastic fan with sensor magnet Foot pedal button Pulling strap transmission set Foot pedal button plate Strap wheel set Computer bracket Handlebar Computer UT-6911-1 Handlebar cover, right Seat carriage Handlebar cover, right Seat Handlebar hook holder... -
Seite 28: Gewährleistung
Gewährleistung* ® Damit das MAXXUS Support-Team in der Lage ist Ihnen im Servicefall schnell helfen zu können, benötigen wir einige Daten von Ihrem Fitnessgerät bzw. von Ihnen. Um Ihrem Fitnessgerät die exakten Ersatzteile zuordnen zu können, benötigen wir in jedem Fall die Produktbezeichnung, das Kaufdatum und die Seriennummer. -
Seite 29: Garantiebedingungen
Die Garantie wird ausschließlich für in Deutschland erworbene und betriebene Produkte gewährt, die direkt bei der MAXXUS Group GmbH & Co. KG erworben wurden und ausschließlich zum persönlichen Gebrauch verwendet werden. Von der Garantie ausgeschlossen sind insbesondere die gewerbliche Nutzung, etwa durch Verleih, Vermietung oder Studiobetrieb. -
Seite 30: Registrierung
Die beiliegenden Garantiebedingungen, sowie die gerätespezifischen Betriebs- und Wartungshinweise habe ich gelesen, erkenne diese an und bestätige dies mit meiner Unterschrift. Bedienungsanleitungen, Garantiebedingungen sowie Hinweise zu Wartung und Pflege können jederzeit unter www.maxxus.de/PDF eingesehen und herunter geladen werden. Mit der Speicherung meiner Daten zu Garantiezwecken erkläre ich mich einverstanden. -
Seite 31: Reparaturauftrag / Schadensmeldung
