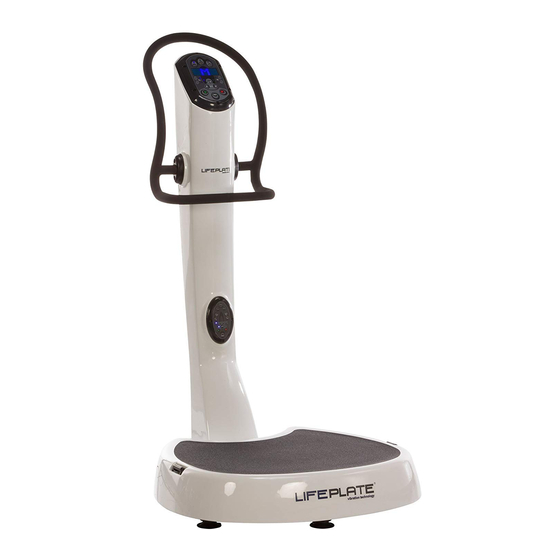

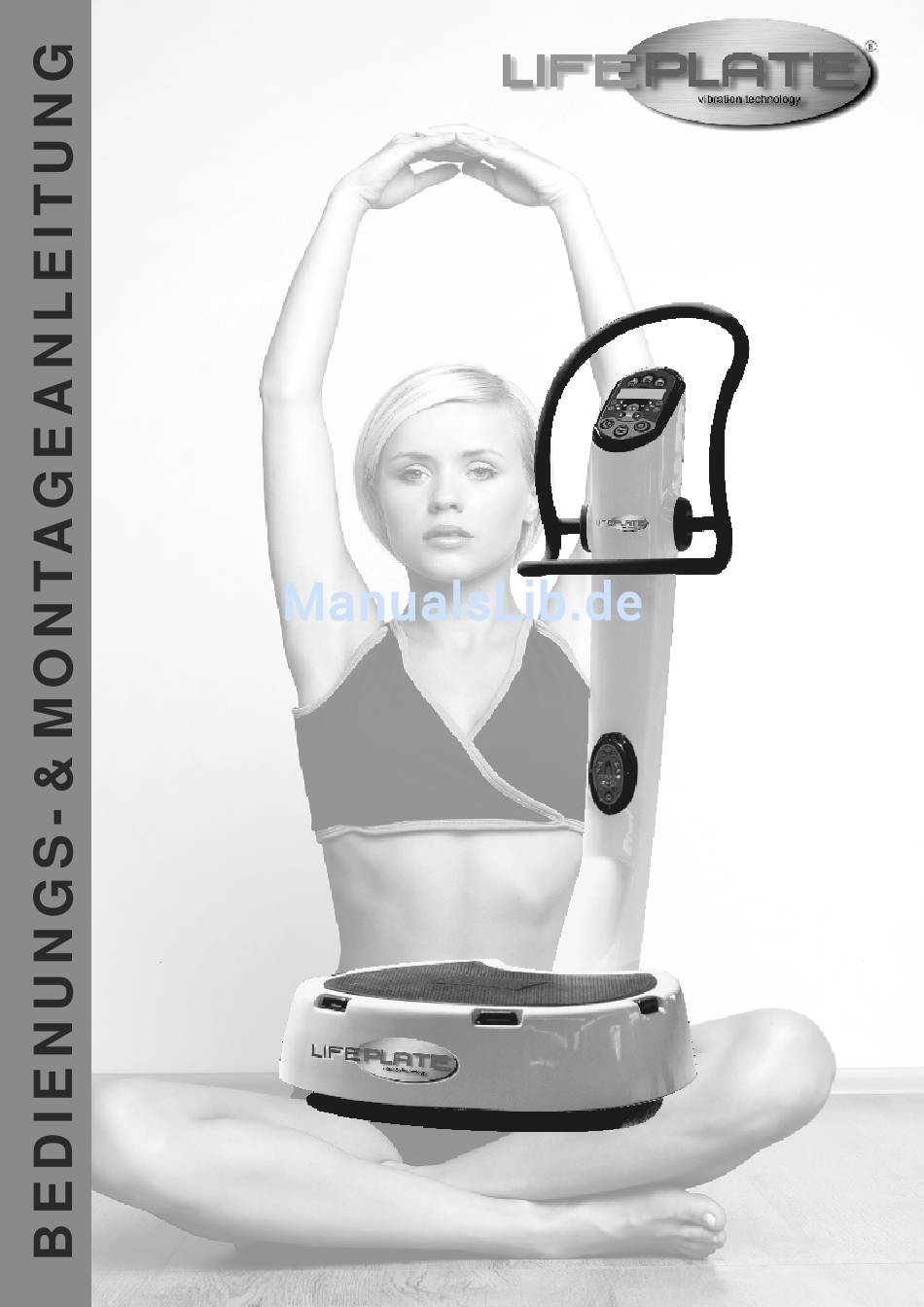

- Seite 1 LifePlate 7.0 Vibration plate...
-
Seite 2: Inhaltsverzeichnis
Alle Rechte vorbehalten / All rights reserved Die Verwertung der Texte und Bilder, auch auszugsweise, ist ohne die schriftliche Zustimmung der MAXXUS Group GmbH & Co. KG urheberrechtswidrig und strafbar. Dies gilt auch für Vervielfältigung; Mikroverfilmung und die Verarbeitung mit elektronischen Systemen. -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Bevor Sie mit dem Training beginnen, machen Sie sich bitte unbedingt mit der gesamten Bedienungsanleitung, insbesondere den Sicherheitsinformationen, den Wartungs- & Reinigungsinformationen und den Trainingsinformationen vertraut. Sorgen Sie auch dafür, dass jeder der dieses Trainingsgerät nutzt, ebenfalls mit diesen Informationen vertraut ist und diese beachtet. -
Seite 4: Geräteübersicht
Geräteübersicht Handlauf Cockpit Schaft Bedieneinheit Trainingsauflage verstellbarer Trainingsgurt Handgriff Vibrationsplatte Standfuß... -
Seite 5: Lieferumfang
Lieferumfang Grundrahmen Handlauf Schraubensatz Bodenabdeckung, Vibrationsplatte vorne Trainingsgurte Kunststoff- Schaft mit Handgriffen Trainingsauflage Stromkabel stifte Packen Sie alle Teile des Lieferumfanges vorsichtig aus und überprüfen Sie anhand der Lieferumfangliste die Vollständigkeit aller Teile. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person zurück, da manche Teile Ihres neuen Trainingsgerätes ein hohes Eigengewicht haben und teilweise unhandlich sind. -
Seite 6: Montage
Montage Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden sind, werden in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt. Lesen Sie deshalb die Anleitung vor der Montage genau durch, halten Sie die Abfolge der Montageschritte exakt ein und befolgen Sie die Anweisungen der einzelnen Montageschritte. Die Montage des Trainingsgerätes muss gewissenhaft von erwachsenen Personen durchgeführt werden. - Seite 7 Montage Schritt 1.1: Montage des Schaftes Setzen Sie die Schraubbolzen, die sich am unteren Ende des Schaftes befinden, in die entsprechenden Bohrlöcher der Aufnahmeplatte am Basisrahmen ein. Mutter Menge: 4 Stück Unterlegscheibe Unterlegscheibe M10 Menge: 4 Stück Mutter M10 Schritt 2: Verbinden der Kabel Verbinden Sie nun die Kabel, die aus dem unteren Ende des Schaftes ragen, mit den Kabeln, die aus dem Basisrahmen ragen.
- Seite 8 Montage Schritt 3: Montage der Bodenabdeckung Setzen Sie nun die Bodenabdeckung, wie in der Zeichnung gezeigt, von unten auf das untere Ende des Schaftes und befestigen Sie diese mit den 4 Kunststoffstiften. Bodenabdeckung Menge: 1 Stück Kunststoffstift Menge: 4 Stück Kunststoffstift Schritt 4: Montage des Handlaufs Befestigen Sie den Handlauf, wie in der Zeichnung gezeigt, an den entsprechenden...
- Seite 9 Montage Schritt 4: Montage der Handlaufabdeckungen und der Trainingsgurte Stecken Sie die Abdeckungen der Handlaufbefestigungen, wie in der Zeichnung gezeigt, auf die entsprechenden Befestigungen des Handlaufes. Führen Sie nun die unteren Enden der Trainingsgurte durch die beiden Zurrösen, die sich rechts und links an der Vibrationsplatte befinden und stellen Sie die gewünschte Länge der Trainingsgurte ein, in dem Sie den Klettverschluss entsprechend am Trainingsgurt befestigen.
-
Seite 10: Reinigen
Reinigen ACHTUNG: Es werden in keinem Fall Beschädigungen, die durch Körperschweiß oder andere Flüssigkeiten entstanden sind durch die Gewährleistung abgedeckt. Reinigen Sie deshalb Ihr Trainingsgerät nach jeder Nutzung intensiv und gründlich. Achten Sie während der Nutzung und bei Nichtgebrauch, dass keine Art von Flüssigkeit in das Gerät und insbesondere in das Cockpit gelangen kann. -
Seite 11: Stromanschluss
Stromanschluss Stromkabel Verwenden Sie zum Betrieb Ihres Trainingsgerätes ausschließlich das im Lieferumfang enthaltenen Stromkabel. Verbinden Sie zuerst den Anschluss des Stromkabels mit der, sich auf der Rückseite des Gerätes angebrachten Netzanschlussbuchse. Erst dann verbinden Sie den Netzstecker des Stromkabels mit einer Steckdose. -
Seite 12: Cockpit
Cockpit Direktwahltasten Zeit Display Direktwahltasten Direktwahltasten Frequenz Frequenz Vorgabetasten Hub-Taste Zeit Stoptaste Starttaste Programmtaste Achtung: Bitte Drücken Sie die Tasten ausschließlich mit den Fingerkuppen und nicht mit den Fingernägeln, um die Tasten vor Kratzern und anderen Beschädigungen zu schützen. Direktwahltasten Zeit: Mit den Tasten „30s“, „45s“... -
Seite 13: Bedieneinheit
Bedieneinheit Direktwahltasten Zeit Direktwahltasten Direktwahltasten Frequenz Frequenz Programmanzeige Hub-Taste Stoptaste Starttaste Programmtaste Achtung: Bitte Drücken Sie die Tasten ausschließlich mit den Fingerkuppen und nicht mit den Fingernägeln, um die Tasten vor Kratzern und anderen Beschädigungen zu schützen. Direktwahltasten Zeit: Mit den Tasten „30s“, „45s“ und „60s“ haben Sie die Möglichkeit die Zeit für das manuelle Training direkt vorzugeben. Direktwahltasten Frequenz: Mit diesen vier Tasten wählen Sie die gewünschte Frequenz für das manuelle Training aus. -
Seite 14: Manuelles Training
Manuelles Training Ein- und Ausschalten Verbinden Sie das Stromkabel des Trainingsgerätes zu erst mit der Anschlussbuchse auf der Rückseite des Schaftes. Verbinden Sie dann den Netzstecker des Stromkabels mit einer geerdeten, mit 16 A einzeln abgesicherten und vom Fachmann installierten Steckdose. Schalten Sie nun das Trainingsgerät mit der Ein-/Ausschalt-Taste (befindet sich ebenfalls auf der Rückseite des Schaftes) ein. -
Seite 15: Übungen
Übungen Die detaillierte Übungsanleitungen entnehmen Sie bitte dem im Lieferumfang enthaltenen Trainings- poster „Training mit der Maxxus™ Vibrationplate“. Allgemeine Informationen Bei dem Training mit einer Vibrationsplatte handelt es sich um eine sehr umfassende Trainings-methode, die neben dem Effekt auf die Muskulatur auch auf den restlichen Körper Auswirkungen hat. Zum Beispiel wird die Durchblutung angeregt und der Stoffwechsel verbessert. -
Seite 16: Technische Details
Technische Details Cockpit: Anzeige von: Zeit w Frequenz w Hub (L oder H) w Programm Anzeige: LED-Dot-Matrix Trainingsprogramme: 4 vorgegebenen Trainingsprogramme Frequenzbereich: 15 bis 60 Hz, in 5-Hz-Schritten Zeitbereich: 20 bis 180 Sekunden, in 1-Sekunden Schritten Direktwahltasten: 4 Direktwahltasten für Frequenz - mehrfach belegt 3 Direktwahltasten Zeit Technische Details: Motor:... -
Seite 17: Explosionszeichnung
Explosionszeichnung 41 31 1 11 3 12... -
Seite 18: Teileliste
Teileliste Position Bezeichnung Menge Position Bezeichnung / name Menge Schraube / Bolt M4x10 board Gummieinsatz, rund / rubber coat Cockpit / console upper board Kunststoffschraube / plastic bolt Ø 16x19 Blechschraube / self-taping screw Bodenabdeckung, vorne / PS front cover Cockpithalter / console seat Standfuß... -
Seite 19: Empfohlenes Zubehör
Empfohlenes Zubehör Dieses Zubehör ist die optimale Ergänzung für Ihr Trainingsgerät. Alle Produkte erhalten Sie in unserem Onlineshop unter www.maxxus.de oder direkt in unserem Showroom in Groß-Gerau. ® MAXXUS Vibration Plate - Bodenschutzmatte Aufgrund der extrem hohen Dichte des Materials und der Materialstärke von 1,2 cm dieser Bodenschutzmatte dämpft sie optimal die Schwingungen und... -
Seite 20: Gewährleistung
LifePlate ist eine eingetragen Marke der MAXXUS Group GmbH & Co. KG. Die Gewährleistungszeit für Ihr Trainingsgerät beginnt ab dem Kaufdatum und gilt ausschließlich für Produkte die direkt bei der MAXXUS Group GmbH & Co. KG oder einem direkten und autorisierten Vertriebspartner der MAXXUS Group GmbH & Co. KG erworben wurden. -
Seite 21: Garantiebedingungen
Kauf von Pflegeölen und über die Durchführung der Wartungen nachzuweisen. Inanspruchnahme Garantieleistungen werden nur gegen Vorlage eines Kaufbeleges und einer vollständig ausgefüllten Schadensmeldung erbracht. Für die Schadensmeldung ist die Vorlage zu verwenden, die auf der Homepage www.maxxus.de unter dem Link: http://www.maxxus.de/de/support/reparaturauftrag.html bereit gehalten wird. Ausschluss Von der Garantieleistung ausgeschlossen sind: Ü... -
Seite 22: Registrieren
Die beiliegenden Garantiebedingungen, sowie die gerätespezifischen Betriebs- und Wartungshinweise habe ich gelesen, erkenne diese an und bestätige dies mit meiner Unterschrift. Bedienungsanleitungen, Garantiebedingungen sowie Hinweise zu Wartung und Pflege können jederzeit unter www.maxxus.de/PDF eingesehen und herunter geladen werden. Mit der Speicherung meiner Daten zu Garantiezwecken erkläre ich mich einverstanden. -
Seite 23: Reparaturauftrag / Schadensmeldung
Ich erkenne die Allgemeinen Geschäftsbedingungen der MAXXUS Group GmbH & Co KG. an. Hiermit beauftrage ich die MAXXUS Group GmbH & Co. KG mit der Beseitigung der oben genannten Mängel. Im Gewährleistungsfall entstehen mir dadurch keine Kosten. Reparaturkosten, die durch die Sachmängelhaftung nicht abgedeckt sind, gehen zu meinen Lasten und sind umgehend zu begleichen. - Seite 24 MAXXUS Group GmbH & Co. KG Hans-Böckler-Straße 5 w D-64521 Groß-Gerau Germany E-Mail: info@maxxus.de www.maxxus.de...
