Inhaltszusammenfassung für Maxxus RX 6.1

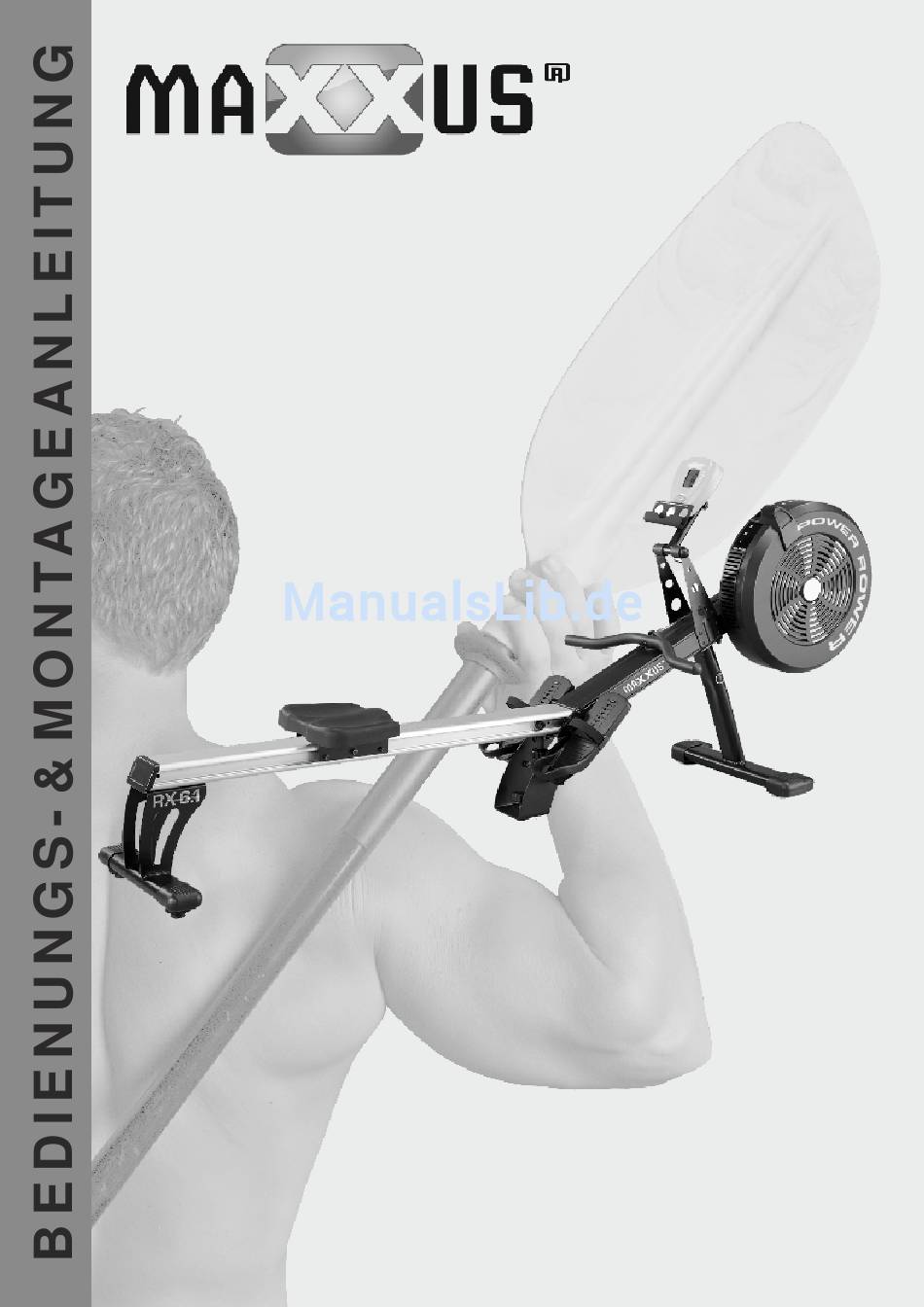

- Seite 1 RX 6.1 Rudergerät...
-
Seite 2: Inhaltsverzeichnis
Alle Rechte vorbehalten / All rights reserved Die Verwertung der Texte und Bilder, auch auszugsweise, ist ohne die schriftliche Zustimmung der Maxxus Group GmbH & Co. KG urheberrechtswidrig und strafbar. Dies gilt auch für Vervielfältigung; Mikroverfilmung und die Verarbeitung mit elektronischen Systemen. -
Seite 3: Sicherheitshinweise
- Um empfindliche Böden, wie Holz, Laminat, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu schützen, empfiehlt es sich eine MAXXUS™ Bodenschutzmatte dauerhaft unter das Gerät zu legen. Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist. -
Seite 4: Geräteübersicht
Geräteübersicht 10-stufige Widerstandsverstellung Cockpit Zugstange Trittfläche Sitz Gleitschiene Standfuß Klappmechanismus Standfuß... -
Seite 5: Befestigungsmaterial
Befestigungsmaterial Teil 21 Teil 22 Teil 23 Teil 24 Abdeckkappe, hinten Stopper, rund Buchse Handrad 1 Stück 2 Stück 1 Stück 1 Stück Teil 26 Teil 29 Teil 76 Teil 77 Unterlegscheibe M8 Hutmutter M10 Sicherungsmutter M10 Unterlegscheibe M10 6 Stück 4 Stück 6 Stück 12 Stück... -
Seite 6: Lieferumfang
Lieferumfang Stützfuß Teil 2 Basisrahmen Teil 1 Gleitschiene Teil 4 Sitz Teil 13 Standfuß, hinten Standfuß, vorne Teil 5 Teil 6 Gleitschlitten Teil 8 Pedal, rechts Cockpithalter Pedal, links Cockpit Teil 12R Teil 150 Teil 12L Teil 84... -
Seite 7: Montage
Montage Beschädigungen bzw. Mängel, die aufgrund von Montagefehlern entstanden sind, werden in keinem Fall durch die Gewährleistung bzw. Garantie abgedeckt. Lesen Sie deshalb die Anleitung vor der Montage genau durch, halten Sie die Abfolge der Montageschritte exakt ein und befolgen Sie die Anweisungen der einzelnen Montageschritte. - Seite 8 Montage Schritt 2: Montage des Sitzes Schieben Sie den unter dem Sitz (13) bereits vormontierten Gleitschlitten (8) von hinten auf die Gleitschiene (4). Achten Sie hierbei unbedingt auf die korrekte Ausrichtung des Sitzes (13). Befestigen Sie dann die beiden runden Stopper (22) rechts und links am hinteren Ende der Gleitschiene(4).
- Seite 9 Montage Schritt 4: Montage der Trittflächen Befestigen Sie die rechte Pedale (12R) auf der rechten Seite des Basisrahmens. Verwenden Sie hierzu drei Inbusschrauben M10x25 (11), drei Unterlegscheiben M10 (77), drei Federscheiben M10 (114) sowie drei Sicherungsmuttern M10 (76). Verfahren Sie nun ebenso mit der linken Pedale (12L).
- Seite 10 Montage Schritt 5: Montage der Gleitschiene Verbinden Sie das Sensorkabel (120), das aus dem vorderen Ende der Gleitschiene (4) ragt. mit dem Kabel (129), das aus dem Basisrahmen (4) ragt. Setzen Sie nun die Gleitschiene (4) im Basisrahmen (1) ein und befestigen Sie diese rechts und links mit je einer Inbusschraube M8x25 (110) und einer Federscheibe M8 (26).
- Seite 11 Montage Schritt 6: Montage des Cockpithalters & des Cockpits Lösen und entfernen Sie die zwei Senkkopfschrauben M5x20 (151) und die vier Linsenkopfschrauben M5x20 (152) auf der Rückseite des Cockpits (84). Führen Sie das Cockpitkabel von vorne durch die rechteckige Öffnung des Cockpithalters (150) - siehe Abbildung A.
-
Seite 12: Klappmechanismus
Klappmechanismus Hochklappen der Gleitschiene Schritt 1: Schieben Sie den Sitz komplett nach vorne und klappen Sie den Cockpitrahmen zurück.. Schritt 2: Lösen Sie das Handrad (24) soweit, dass Sie es nach unten ziehen können und klappen Sie die Gleitschiene (4) nach oben. Schritt 3: Sichern Sie die Gleitschiene mit dem Sicherungsstift (109). -
Seite 13: Cockpitposition
Cockpitposition Um das Cockpit Ihres Rudergerätes optimal ablesen zu können bzw. seine Position unterschiedlichen Körpergrößen individuell anpassen zu können, lässt sich die Neigung des Cockpitarms und des Cockpits stufenlos und einfach von Hand verstellen. Widerstandsverstellung Neben dem natürlichen Luftwiderstand kann der Bremswiderstand in 10 Stufen variiert werden. Stellen Sie hierzu den Hebel der Widerstandsverstellung auf die gewünschte Stufe ein. -
Seite 14: Pflege, Reinigung & Wartung
Pflege, Reinigung & Wartung ACHTUNG Bevor Sie Pflege-, Reinigungs-, Wartungs-, Reparatur- oder vergleichbare Arbeiten an Ihrem Trainingsgerät ausführen, schalten Sie Ihr Trainingsgerät aus und entfernen das Netzkabel. Überprüfen Sie vor Beginn der geplanten Arbeiten unbedingt, dass Ihr Trainingsgerät vollständig vom Stromnetz getrennt und ausgeschaltet ist. -
Seite 15: Cockpit
Cockpit Streckenanzeige (Distance) Zeigt die aktuell zurückgelegte Trainingsstrecke von 0 ~ 999 km an. Ruderzüge pro Minute (SPM) Zeigt die aktuelle Rudergeschwindigkeit in Ruderzügen pro Minute an. Dieser Wert wird permanent aktualisiert. Ruderzüge - gesamt (Counter) Zeigt die Ruderzüge für das aktuelle Training von 0 ~ 9.000 an. Geschwindigkeit (Speed) Zeigt die aktuelle Geschwindigkeit von 0.00 bis 99.9 km/h an. -
Seite 16: Trainingshinweise
Trainingshinweise Nachfolgend finden Sie Hinweise und Tipps die Ihnen dabei helfen sollen die Ruderbewegung korrekt auszuführen. Ruderbewegung - Ganzer Körper Schritt 1: Vorbereitung Stellen Sie sicher, dass Ihre Füße optimal auf den Trittflächen stehen, d.h. die Größeneinstellung auf Ihre Fußgröße eingestellt ist und die Pedalgurte festanliegen. -
Seite 17: Trainingsempfehlungen
Trainingsempfehlungen Trainingsvorbereitungen Bevor Sie mit Ihrem Training beginnen muss nicht nur Ihr Trainingsgerät sich in einem einwandfreien Trainingszustand befinden, auch Sie bzw. Ihr Körper sollte ebenfalls für das Training bereit sein. Daher sollten Sie, wenn Sie seit längerer Zeit kein Ausdauertraining mehr absolviert haben, vor Beginn Ihres Trainings in jedem Fall Ihren Hausarzt konsultieren und ein Fitness-Check-Up durchführen. - Seite 18 Trainingsempfehlungen Flüssigkeitszufuhr Vor und während des Trainings ist eine ausreichende Flüssigkeitszufuhr unerlässlich. Während einer Trainingseinheit von 30 Minuten ist es durchaus möglich bis zu 1 Liter Flüssigkeit zu verlieren. Um diesen Flüssigkeitsverlust auszugleichen ist Apfelschorle im Mischverhältnis von einem Drittel Apfelsaft und zwei Dritteln Mineralwasser ideal, da sie alle Elektrolyte und Mineralien enthält und ersetzt, die der Körper über den Schweiß...
-
Seite 19: Faq
Mein Trainingsgerät erzeugt während des Trainingsbetriebs Geräusche - ist das normal? Neben dem Luftwiderstands-Bremssytems das konstruktions- und nutzungsbedingt Luftzugsgeräusche erzeugt und dem ® Kettenzug ist Ihr MAXXUS Trainingsgerät mit hochwertigen Bauteile ausgestattet. All diese extrem hochwertigen Komponenten sorgen dafür, dass sämtliche Laufgeräusche neben dem Luftzugsgeräusch und dem Kettengeräusch reduziert werden. -
Seite 20: Empfohlenes Zubehör
Empfohlenes Zubehör Dieses Zubehör ist die optimale Ergänzung für Ihr Trainingsgerät. Alle Produkte erhalten Sie in unserem Onlineshop unter www.maxxus.de oder direkt in unserem Showroom in Groß-Gerau. ® POLAR Bodenschutzmatte Aufgrund der extrem hohen Dichte des Materials und der Materialstärke von 0,5 cm dieser Bodenschutzmatte, schützt sie den Fußboden bzw. -
Seite 21: Technische Details & Maße
Technische Details & Maße Cockpit: Anzeige von: w Ruderschläge pro Minute Zeit w Strecke w Geschwindigkeit w Kalorienverbrauch w Ruderschläge - gesamt Technische Details: Bremssystem: Luftwiderstand Zugsystem: Kettenzug mit ergonomisch geformten Handgriff Aufstellmaßemaße: ca. 2.250 x 580 x 990 mm (LxBxH) Aufstellmaßemaße, geklappt: ca. -
Seite 22: Explosionszeichnung
Explosionszeichnung 96 145 133R 133L 10 78 77 152... - Seite 23 Explosionszeichnung 26 110 26 25 22 122...
-
Seite 24: Teileliste
Teileliste Teile-Nr. Beschreibung Teile-Nr. Beschreibung Menge Menge main frame return cord U bracket allen head bolt M8x35 joining chain pulley main rowing rail plastic tube rear stabilizer flat washer front stabilizer clip foot plate bracket Iron bush slide joining elastic cord xing wheel monitor bracket monitor support tube chord U bracket... - Seite 25 Teileliste Teile-Nr. Beschreibung Menge Teile-Nr. Beschreibung Menge plastic cap M10 spring washer M10 nylon nut M10 rear joining bracket flat washer M10 lock cap nut plastic spacer allen head bolt M8X15 hex head bolt M10x130 spring hex head bolt M10x70 sensor bracket round head screw M5x12 sensor bracket...
-
Seite 26: Gewährleistung
Gewährleistungsbedingungen Die Gewährleistungszeit für Ihr Trainingsgerät beginnt ab dem Kaufdatum und gilt ausschließlich für Produkte die direkt bei der MAXXUS Group GmbH & Co. KG oder einem direkten und autorisierten Vertriebspartner der MAXXUS Group GmbH & Co. KG erworben wurden. -
Seite 27: Reparaturauftrag / Schadensmeldung
Ich erkenne die Allgemeinen Geschäftsbedingungen der MAXXUS Group GmbH & Co. KG an. Hiermit beauftrage ich die Firma MAXXUS Group GmbH & Co. KG mit der Beseitigung der oben genannten Mängel. Im Gewährleistungsfall entstehen mir dadurch keine Kosten. Reparaturkosten, die durch die Sachmängelhaftung nicht abgedeckt sind, gehen zu meinen Lasten und sind umgehend zu begleichen. - Seite 28 Maxxus Group GmbH & Co. KG Hans-Böckler-Straße 5 w D-64521 Groß-Gerau Germany E-Mail: info@maxxus.de www.maxxus.de...
