Inhaltszusammenfassung für Maxxus Gravity Pro 2.0

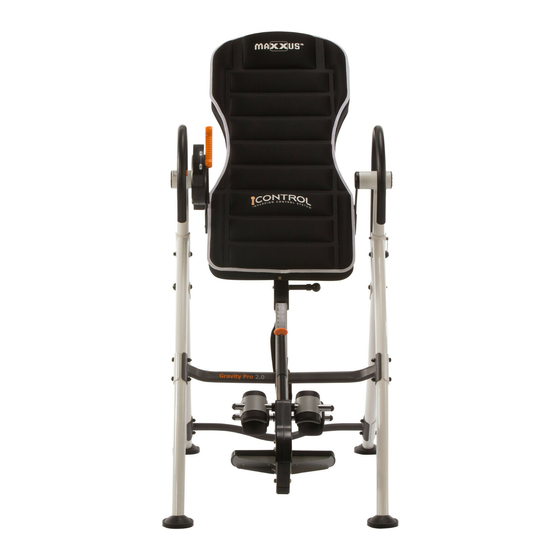

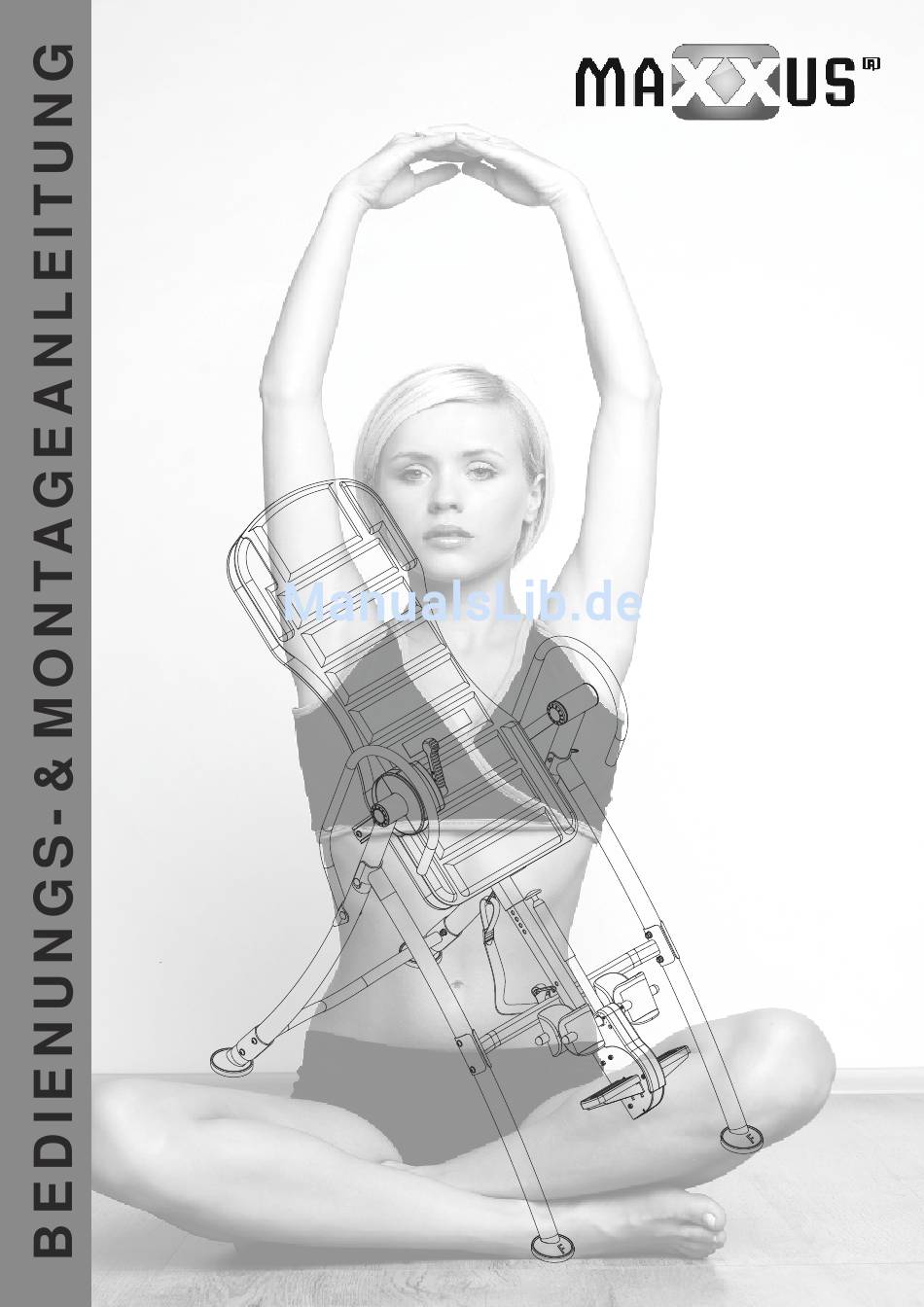

- Seite 1 GRAVITY PRO 2.0 Inversion Table Schwerkrafttrainer...
-
Seite 2: Inhaltsverzeichnis
Alle Rechte vorbehalten / All rights reserved Die Verwertung der Texte und Bilder, auch auszugsweise, ist ohne die schriftliche Zustimmung der MAXXUS Group GmbH & Co. KG urheberrechtswidrig und strafbar. Dies gilt auch für Vervielfältigung; Mikroverfilmung und die Verarbeitung mit elektronischen Systemen. -
Seite 3: Sicherheitshinweise
- Um empfindliche Böden, wie Holz, Lamina, Fliesen, etc. zu schonen und vor Beschädigungen wie Kratzern zu schützen, empfiehlt es sich einen Bodenschutz, wie z. B. die MAXXUS Bodenschutzmatte dauerhaft unter das Gerät zu legen. Achten Sie darauf, dass die Unterlage gegen ein mögliches Verrutschen gesichert ist. -
Seite 4: Geräteübersicht
Geräteübersicht Rückenlehne Handgriff Sicherungshebel Handgriff Rasterverstellung Fixierhebel Größenverstellung Beinfixierung Trittfläche Standfuß... -
Seite 5: Montagematerial & Werkzeug
Montagematerial & Werkzeug Abbildung Teile-Nr. Bezeichnung Menge Inbusschraube M8x20 Unterlegscheibe Ø8,5xØ20x1,5 Wellscheibe Ø8,5xØ16x2,0 Sicherungsmutter Unterlegscheibe Ø12xØ6,5x1,0 Inbusschraube M8x60 Inbusschraube M8x12 Linsenkopfschraube M6x15 Sicherungsstift Flachkopfschraube M4x20 Abdeckkappe, rund Inbusschlüssel Schraubenschlüssel/ Inbusschlüssel 6 mm Kreuzschlitzschraubendreher 5 mm Gerne können Sie das im Lieferumfang enthaltene Werkzeug mit eigenem ergänzen oder ersetzten. Achten Sie hierbei nur unbedingt auf die Passgenauigkeit der einzelnen Werkzeuge. -
Seite 6: Montage
Montage Packen Sie alle Teile des Lieferumfanges vorsichtig aus. Greifen Sie hierbei unbedingt auf die Hilfe einer zweiten Person zurück, da einige Bauteile Ihres Trainingsgerätes sperrig und schwer sind. Überprüfen Sie vor den einzelnen Montageschritten die Vollständigkeit des Befestigungsmaterials (Schrauben, Muttern, etc.) und der Bauteile . - Seite 7 Montage Schritt 3: Setzen Sie die seitlichen Aufnahmen (4) der Rückenlehne in den Anschlussrohren (5L/5R) des Basisrahmens ein. Schieben Sie hierzu die Aufnahmen (4) von unten auf die Anschlussrohre (5L/5R) auf. Befeszigen Sie die seitlichen Aufnahmen (4) an den jeweiligen Anschlussrohren (5L/5R) an der oberen Bohrung mit je einer Inbusschraube M8x12 (43) und an der unteren Bohrung mit je einer Inbusschraube M8x20 (10), einer Unterlegscheibe (13) und einer Sicherungsmutter M8 (15).
- Seite 8 Montage Schritt 4: Befestigen Sie die beiden Handgriffe (29) am Basisrahmen. Verwenden Sie hierzu seitlich je eine Inbusschraube M8x60 (38), zwei Unterlegscheiben (13) und eine Sicherungsmutter M8 (15). Setzen Sie dann je eine runde Abdeckkappe (82) auf die Sicherungsmutter (15). Befestigen Sie die Handgriffe von hinten mit einer Inbusschraube M8x20 (10) und einer Wellscheibe (14).
- Seite 9 Montage Schritt 5: Schieben Sie nun die Beinhalter (31), wie in der Abbildung gezeigt auf das unter und obere Rohr der Beinhalterung (11 - oben & 9 - unten) auf. Achten Sie hierbei darauf das die Öffnung mit Arretierungszahn am Beinhalter (31) nach außen zeigt und in der Arretierungsöffnung an den Rohren (9 &...
- Seite 10 Montage Schritt 7: Verbinden Sie den langen Gurt (85) mit der Schnalle (88) des kurzen Gurtes (86). Gehen Sie hierbei wie in den seitlichen Abbildungen gezeigt vor. Schritt 8: Befestigen Sie die Gurtschlaufe des kurzen Gurtes (86) mit dem Karabinerhaken (87) an der Öse der Rückenlehne (4) und die Schlaufe des langen Gurtes (85) mit dem Karabinerhaken (87 an der Öse des Querrohres (26).
-
Seite 11: Klappmechanismus
Klappmechanismus Bei Nichtgebrauch können Sie Ihr Trainingsgerät platzsparend zusammenklappen. Ziehen Sie hierzu den Sicherungsstift (76) heraus und klappen Sie dann die Standrohre des Basisrahmens zusammen. Setzen Sie dann den Sicherungsstift (76) wieder ein. Prüfen Sie vor jedem Training, ob das Gerät ordnungsgemäß und sicher steht. Sicherungsstift (76) Standort &... -
Seite 12: Einstellung
Einstellungen Für zusätzliche Sicherheit sorgt der Gurt (85). Hier kann durch Einstellen der gewünschten Länge ebenfalls der Neigungswinkel begrenzt werden. Verlängern des Gurtes: Verkürzen des Gurtes: Längeneinstellung Um die Längeneinstellung der Körpergröße des Benutzers anzupassen, lösen Sie das Handrad (30) und ziehen den Sicherungshebel (18) nach außen. - Seite 13 Einstellungen Korrekter Ausstieg aus dem Schwerkrafttrainer Schritt 1: Stellen Sie sicher, dass das Bremssystem arretiert und gesichert ist. Hierzu muss der Handhebel des Bremssystems auf Position “ „ stehen. Schritt 2: Ziehen Sie den Handhebel der Beinfixierung (1) leicht zu sich und drücken Sie den Sicherungsknopf (2) nach unten.
-
Seite 14: Trainingshinweise
Trainingshinweise ACHTUNG: Bevor Sie mit dem Training beginnen ist es ratsam mit Ihrem Arzt zu besprechen, ob er das Training mit einem Schwerkrafttrainer für Sie als geeignet ansieht. Sollte einer der nachfolgenden Faktoren auf Sie zu treffen konsultieren Sie in jedem Fall Ihren Arzt: - Schwangerschaft - Erkrankungen der Augen, wie z. -
Seite 15: Explosionszeichnung
Explosionszeichnung 11 62 71 22R 21 33 38 14 38 14... -
Seite 16: Teileliste
Teileliste Bezeichnung Beschreibung 001L Front Left Frame Washer Ø12xØ6.5x1.0 001R Front Right Frame Fixed Plate 002L Rear Left Frame Handlebar 002R Rear Right Frame Knob Adjustable Boom Rubber Heel Holder Bed Frame Cross Recessed Pan Head Bolt M6x30 005L Left Pivot Arm Lock Mechanism 005R Right Pivot Arm... - Seite 17 Teileliste Nr. Bezeichnung Nr. Beschreibung 056 Adjustable Handle 1 073 Rectangle End Cap 50x25 057 Handle Cap 1 074 Rotor Cover Ø60xØ19.5x13.5 058 Handle Spring 1 075 Left Brake Pad Plate 059 Button 1 076 Pin 060 Handle Tip 1 077 Washer Ø4.3xØ9xt0.3 061 Blocking Bush Ø28.5xØ22.5x10 2 078 Curve Plate 062 Screw ST3.5x10...
-
Seite 18: Empfohlenes Zubehör
Empfohlenes Zubehör Dieses Zubehör ist die optimale Ergänzung für Ihr Trainingsgerät. Alle Produkte erhalten Sie in unserem Onlineshop unter www.maxxus.de oder direkt in unserem Showroom in Groß-Gerau. ® MAXXUS Bodenschutzmatte Aufgrund der extrem hohen Dichte des Materials und der Materialstärke von 0,5 cm dieser Bodenschutzmatte, schützt sie den Fußboden bzw. -
Seite 19: Notizen
Notizen... -
Seite 20: Gewährleistung
® ® bei der MAXXUS Group GmbH & Co. KG oder einem direkten und autorisierten Vertriebspartner der MAXXUS Group GmbH & Co. KG erworben wurden. Die Gewährleistung umfasst Mängel, die auf Fertigungs- oder Materialfehler beruhen. Sie gilt nur für in Deutschland erworbene Geräte. -
Seite 21: Garantiebedingungen
Kauf von Pflegeölen (nur bei Laufbändern) und über die Durchführung der Wartungen nachzuweisen. Inanspruchnahme Garantieleistungen werden nur gegen Vorlage eines Kaufbeleges und einer vollständig ausgefüllten Schadensmeldung erbracht. Für die Schadensmeldung ist die Vorlage zu verwenden, die auf der Homepage www.maxxus.de unter dem Link: http://www.maxxus.de/de/support/reparaturauftrag.html bereit gehalten wird. Ausschluss Von der Garantieleistung ausgeschlossen sind: Ü... -
Seite 22: Registrieren
Die beiliegenden Garantiebedingungen, sowie die gerätespezifischen Betriebs- und Wartungshinweise habe ich gelesen, erkenne diese an und bestätige dies mit meiner Unterschrift. Bedienungsanleitungen, Garantiebedingungen sowie Hinweise zu Wartung und Pflege können jederzeit unter www.maxxus.de/PDF eingesehen und herunter geladen werden. Mit der Speicherung meiner Daten zu Garantiezwecken erkläre ich mich einverstanden. -
Seite 23: Reparaturauftrag / Schadensmeldung
Ich erkenne die Allgemeinen Geschäftsbedingungen der MAXXUS Group GmbH & Co. KG an. ® Hiermit beauftrage ich die Firma MAXXUS Group GmbH & Co. KG mit der Beseitigung der oben genannten Mängel. Im Gewährleistungsfall entstehen mir dadurch keine Kosten. Reparaturkosten, die durch die Sachmängelhaftung nicht abgedeckt sind, gehen zu meinen Lasten und sind umgehend zu begleichen. - Seite 24 MAXXUS Group GmbH & Co. KG Hans-Böckler-Straße 5 w D-64521 Groß-Gerau Germany E-Mail: info@maxxus.de www.maxxus.de...
