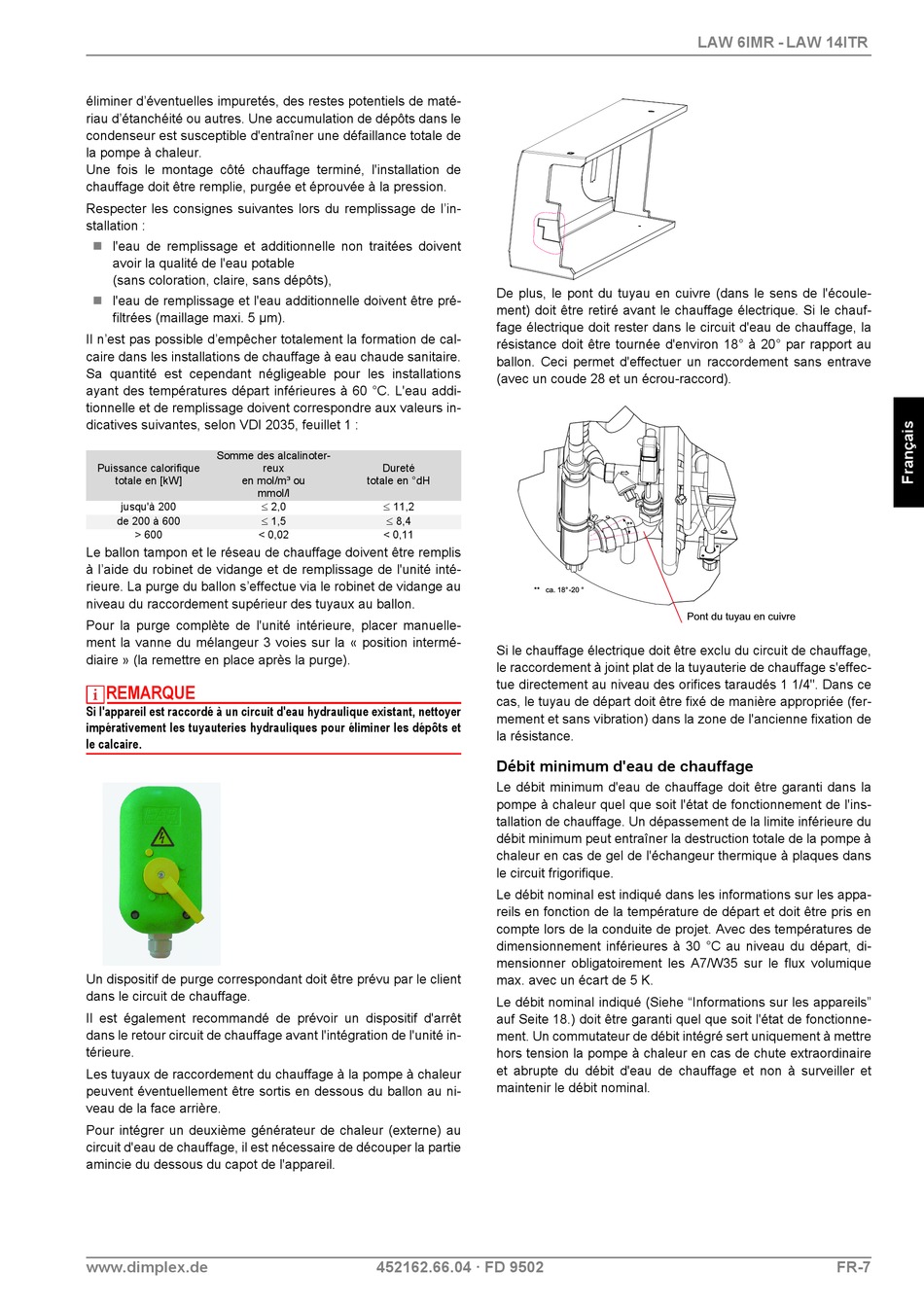

éliminer d'éventuelles impuretés, des restes potentiels de maté-
riau d'étanchéité ou autres. Une accumulation de dépôts dans le
condenseur est susceptible d'entraîner une défaillance totale de
la pompe à chaleur.
Une fois le montage côté chauffage terminé, l'installation de
chauffage doit être remplie, purgée et éprouvée à la pression.
Respecter les consignes suivantes lors du remplissage de l'in-
stallation :
 l'eau de remplissage et additionnelle non traitées doivent
avoir la qualité de l'eau potable
(sans coloration, claire, sans dépôts),
 l'eau de remplissage et l'eau additionnelle doivent être pré-
filtrées (maillage maxi. 5 µm).
Il n'est pas possible d'empêcher totalement la formation de cal-
caire dans les installations de chauffage à eau chaude sanitaire.
Sa quantité est cependant négligeable pour les installations
ayant des températures départ inférieures à 60 °C. L'eau addi-
tionnelle et de remplissage doivent correspondre aux valeurs in-
dicatives suivantes, selon VDI 2035, feuillet 1 :
Somme des alcalinoter-
Puissance calorifique
totale en [kW] en mol/m³ ou
mmol/l

jusqu'à 200

de 200 à 600
> 600 < 0,02
Le ballon tampon et le réseau de chauffage doivent être remplis
à l'aide du robinet de vidange et de remplissage de l'unité inté-
rieure. La purge du ballon s'effectue via le robinet de vidange au
niveau du raccordement supérieur des tuyaux au ballon.
Pour la purge complète de l'unité intérieure, placer manuelle-
ment la vanne du mélangeur 3 voies sur la « position intermé-
diaire » (la remettre en place après la purge).
REMARQUE
Si l'appareil est raccordé à un circuit d'eau hydraulique existant, nettoyer
impérativement les tuyauteries hydrauliques pour éliminer les dépôts et
le calcaire.
Un dispositif de purge correspondant doit être prévu par le client
dans le circuit de chauffage.
Il est également recommandé de prévoir un dispositif d'arrêt
dans le retour circuit de chauffage avant l'intégration de l'unité in-
térieure.
Les tuyaux de raccordement du chauffage à la pompe à chaleur
peuvent éventuellement être sortis en dessous du ballon au ni-
veau de la face arrière.
Pour intégrer un deuxième générateur de chaleur (externe) au
circuit d'eau de chauffage, il est nécessaire de découper la partie
amincie du dessous du capot de l'appareil.
www.dimplex.de
reux Dureté
totale en °dH

2,0 11,2

1,5 8,4
< 0,11
452162.66.04 · FD 9502
De plus, le pont du tuyau en cuivre (dans le sens de l'écoule-
ment) doit être retiré avant le chauffage électrique. Si le chauf-
fage électrique doit rester dans le circuit d'eau de chauffage, la
résistance doit être tournée d'environ 18° à 20° par rapport au
ballon. Ceci permet d'effectuer un raccordement sans entrave
(avec un coude 28 et un écrou-raccord).
Si le chauffage électrique doit être exclu du circuit de chauffage,
le raccordement à joint plat de la tuyauterie de chauffage s'effec-
tue directement au niveau des orifices taraudés 1 1/4". Dans ce
cas, le tuyau de départ doit être fixé de manière appropriée (fer-
mement et sans vibration) dans la zone de l'ancienne fixation de
la résistance.
Débit minimum d'eau de chauffage
Le débit minimum d'eau de chauffage doit être garanti dans la
pompe à chaleur quel que soit l'état de fonctionnement de l'ins-
tallation de chauffage. Un dépassement de la limite inférieure du
débit minimum peut entraîner la destruction totale de la pompe à
chaleur en cas de gel de l'échangeur thermique à plaques dans
le circuit frigorifique.
Le débit nominal est indiqué dans les informations sur les appa-
reils en fonction de la température de départ et doit être pris en
compte lors de la conduite de projet. Avec des températures de
dimensionnement inférieures à 30 °C au niveau du départ, di-
mensionner obligatoirement les A7/W35 sur le flux volumique
max. avec un écart de 5 K.
Le débit nominal indiqué (Siehe "Informations sur les appareils"
auf Seite 18.) doit être garanti quel que soit l'état de fonctionne-
ment. Un commutateur de débit intégré sert uniquement à mettre
hors tension la pompe à chaleur en cas de chute extraordinaire
et abrupte du débit d'eau de chauffage et non à surveiller et
maintenir le débit nominal.
LAW 6IMR - LAW 14ITR
FR-7
