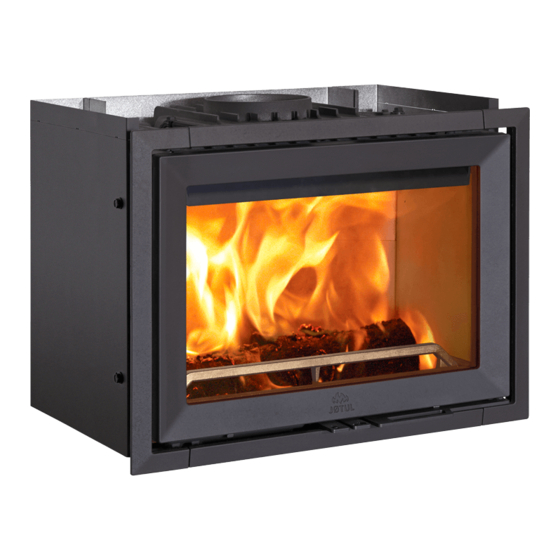

Jøtul I 520 F Gebrauchsanweisung
Vorschau anzeigen Andere Handbücher für I 520 F:
Verfügbare Sprachen

Verfügbare Sprachen

GB - Installation and Operating Instructions
NL
- Installations- og brugsanvisning
DE
-- Montage- und Gebrauchsanweisung
BE
- Conformiteitsverklaring - België

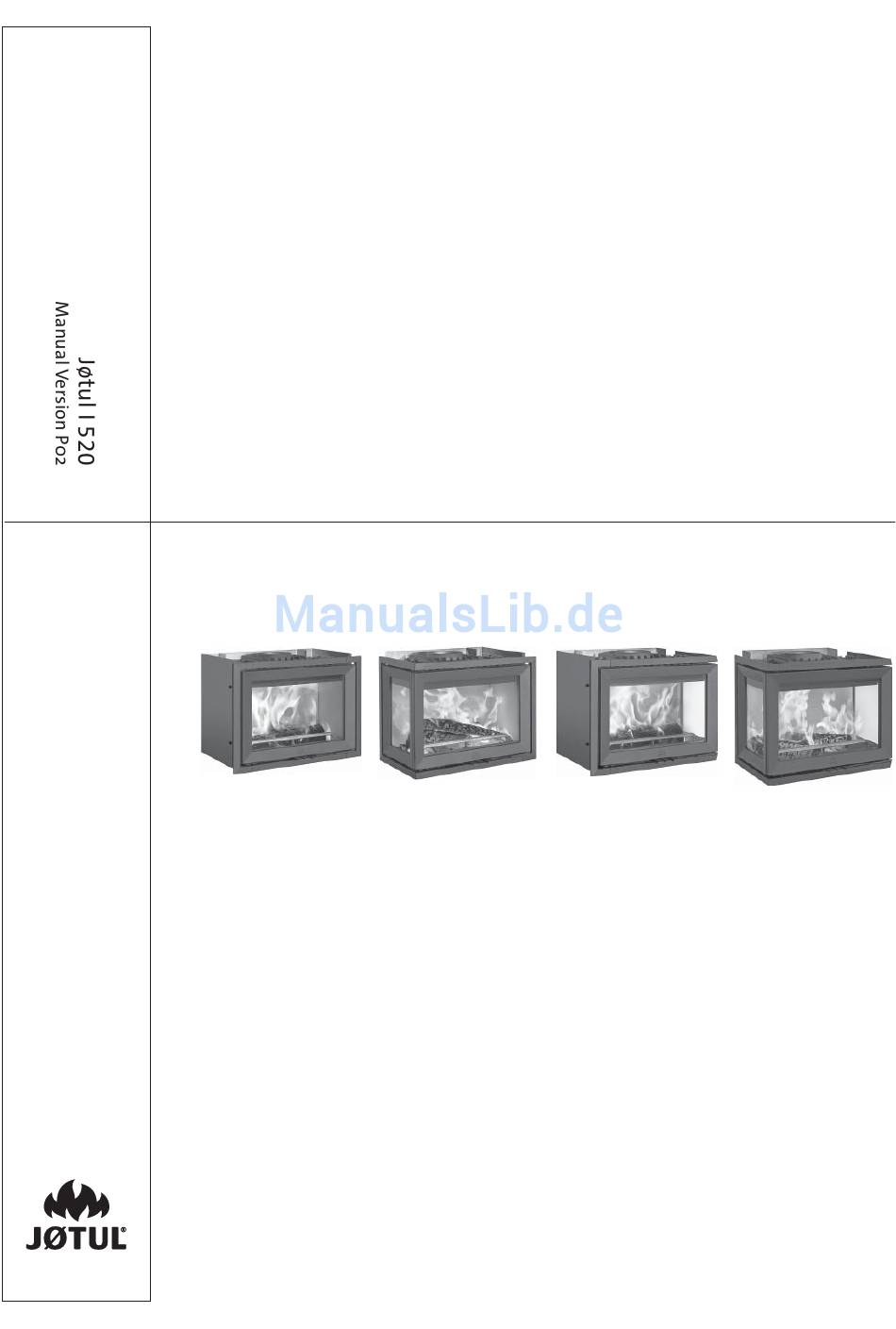

Jøtul I 520 F
The manuals which are enclosed with the product must be kept throughout the product's entire service life. De bij de haard meegeleverde handleidingen
moeten gedurende de volledige gebruiksduur van de haard bewaard blijven. Das im Lieferumfang des Produkts enthaltene Begleitmaterial ist über die gesamte
Nutzungsdauer aufzubewahren.
Jøtul I 520 FL
Jøtul I 520
Jøtul I 520 FR
2
32
62
94
Jøtul I 520 FRL
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Jøtul I 520 F

  • Seite 62: Technische Daten

    Ø 200 mm/314 cm Querschnitt Gewicht: Ca. 125 kg Sonderzubehör: Beingestell komplett, Türverschluss komplett - links, Rahmen, Konvektionsdeckplatte komplett Jøtul I 520 F, Blechgitter Produktabmessungen, Abstände: Siehe Abb. 1 Technische Daten gemäß EN 13229 Nennheizleistung: 7 kW Wirkungsgrad: CO-Emissionen (13% O2): 0,07%...
  • Seite 63: Sicherheit

    DEUTSCH 3.0 Sicherheit 4.0 Installation Hinweis: Um maximale Leistung und Sicherheit zu gewährleisten, Jøtul I 520 kann in einer vorgefertigten Ummantelung, in einer empfiehlt Jøtul, seine Kamine von ausgebildetem Fachpersonal installieren zu lassen. (Eine vollständige Händlerliste finden Sie Ummantelung aus Ziegeln und in einem vorhandenen offenen unter www.jotul.com.).
  • Seite 64: Anforderungen An Die Isolation

    DEUTSCH 4.2 Wand 4.3 Luftzirkulation Zwischen Einsatz und Mauerwerk muss ein Luftstrom möglich Abstand zu brennbarer Wand, die per sein. Es ist unbedingt erforderlich, dass eine ungehinderte Isolation geschützt ist (Abb. 1) Luftzirkulation an den Lufteinlässen vorliegt. Jøtul I 520 kann in einer offenen Konstruktion/Ummantelung Die im Text aufgeführten Einlassabmessungen stellen eine installiert werden, wenn der Wandabstand (zu einer brennbaren Mindestanforderung dar.
  • Seite 65: Schornstein Und Rauchgasrohr

    DEUTSCH 4.5 Schornstein 4.6 Schornstein und Rauchgasrohr Der Schornstein ist der Motor, der den Kamin antreibt. Nur • Der Kamin muss mit einem Schornstein und einem mit einem guten Schornstein kann der Kamin einwandfrei Rauchgasrohr verbunden werden, die für Festbrennstoffkamine funktionieren.
  • Seite 66 DEUTSCH...
  • Seite 67 DEUTSCH...
  • Seite 68 DEUTSCH...
  • Seite 69 DEUTSCH...
  • Seite 70 DEUTSCH...
  • Seite 71: Außenluftanschluss

    DEUTSCH Hinweis: Vor der Installation des Kamins ist dieser sorgfältig auf Beschädigungen zu prüfen. 4.6 Vorbereitung/Installation Außenluftanschluss Das Produkt wird als ein Paket geliefert. Es kann ein optionaler Außenluftanschlusssatz bestellt werden. (Dieser wird mit einem eigenen Handbuch ausgeliefert – Abb. 2-a Außenluftanschluss Ø...
  • Seite 72: Abzug An Der Oberseite Von Außen Installiert (Werkseitig Angebracht)

    DEUTSCH Abb. 5 an und sichern Sie den Anschluss mit Schrauben (B). 5. Befestigen Sie danach die abgenommene Abdeckung über Abzug an der Oberseite von außen installiert der Lufteinlassöffnung an der Rückseite. Verwenden Sie beim (werkseitig angebracht) Anbringen dieselben Schrauben. Installation des Beingestells (optional) Beim Herstellen einer Ummantelung aus Ziegeln muss das Beingestell (optional, Art.nr.
  • Seite 73 DEUTSCH Abzug an der Rückseite (um 45° gedreht) Abb. 7 von innen installiert. Abzug an der Oberseite Das Produkt ist werkseitig für einen Abzug an der Oberseite vorbereitet. Die innere hintere Hitzeschutzplatte sollte angehoben 2. Ziehen Sie die innere Hitzeschutzplatte (A) nach oben. werden, um die Rückwand gegen eine Hitzeeinwirkung vom 3.
  • Seite 74 DEUTSCH Abb. 9 Abb. 11 Abzug an der Rückseite Abzug an der Oberseite 180 o 2. Wenn ein Abzug an der Rückseite vorhanden ist, muss der gebogene Bereich (A) zuerst entfernt werden. Schneiden Sie entlang den Ausschnittsöffnungen (B). Trennen Sie danach den Ausschnittsbereich ab.
  • Seite 75: Installation Der Inneren Rauchglocke

    Richten Sie sich bei den nachstehenden drei Modellen nach den Abbildungen 13-20. Für Jøtul I 520 F (Glas an der Front), Jøtul I 520 FL (Glas an der • Front und auf der linken Seite) und Jøtul I 520 FR (Glas an der Front und auf der rechten Seite).
  • Seite 76 DEUTSCH Abb. 18 Abb. 21 6. Senken Sie das Auslassleitblech ab und heben Sie es heraus. 9. Bringen Sie dieselben Schrauben (A) von innen an. Abb. 19 Ausrichten des Einsatzes Bei der Installation in einer Ummantelung aus Ziegeln oder einer vorgefertigten Ummantelung und in einem Ofen bzw.
  • Seite 77 DEUTSCH Abb. 23 Abb. 25 2. Ergreifen Sie die Öffnung (B) an der Frontseite des inneren Bodens (A) und heben Sie ihn an. 4. Heben Sie das Isolierblech (A) an. Abb. 24 Abb. 26 3. Drehen Sie eine Ecke zu sich und ziehen Sie den inneren Boden heraus.
  • Seite 78: Installation In Einem Offenen Kamin

    DEUTSCH 4.9 Installation in einem offenen Kamin Jøtul I 520 ist für die Verwendung in einem vorhandenen gemauerten Kamin vorgesehen, der den geltenden Bestimmungen entspricht. Der Kamin muss ebenfalls die Anforderungen an brennbaren Materialien erfüllen. Die Luftöffnungen für die Konvektionsluft mussen so groß...
  • Seite 79 DEUTSCH iIsolation dicht um das Rauchgasrohr Luftöffnung > 400 cm 2 Optionen für den Außenluftanschluss Blechgitter max. 813 mm...
  • Seite 80: Installation In Offenem Kamin

    2) Installation in offenem Kamin Installation an gerader Wand mit viel Platz zu den Seiten, niedrige Höhe. Die Abbildung zeigt Jøtul I 520 F. In diesem Beispiel kommt ein Blechgitter zum Einsatz (optional – Art.nr. 50045747), um den Spalt zwischen Einsatz und Kamin auszufüllen.
  • Seite 81 DEUTSCH Isolation dicht um das Rauchgasrohr Luftöffnung > 400 cm 2 Optionen für den Außenluftanschluss Blechgitter max. 1050 mm...
  • Seite 82 DEUTSCH 3) Installation in offenem Kamin Installation an gerader Wand mit wenig Platz an der Vorderseite. Die Abbildung zeigt Jøtul I 520 F mit einer Rauchglocke, die von innen um 45° gedreht wurde. Siehe Abb. 29 für Details. Abb. 29...
  • Seite 83 DEUTSCH min. 660 mm...
  • Seite 84: Einsatzinstallation In Einem Offenen Kamin

    DEUTSCH Einsatzinstallation in einem offenen Kamin Abb. 33 Abb. 30 1. Schneiden Sie entlang den Ausschnittsöffnungen an der Oberseite der Hitzeschutzplatte und entfernen Sie diesen Abschnitt. 3. Schieben Sie die Brennkammer auf den geformten Führungen Abb. 31 am Boden in ihre Position. Richten Sie die Brennkammer waagerecht aus, siehe Beschreibung unter “Ausrichten des Einsatzes”.
  • Seite 85 DEUTSCH Abb. 35 Abb. 37 8. Bei einer Installation wie in Beispiel 3 empfehlen wir, das Rauchgasrohr durch die Türöffnung der Brennkammer einzuführen. Führen Sie das Rauchgasrohr mit angebrachter Rauchglocke durch die Türöffnung sowie durch die Öffnung für die Rauchglocke und vorhandenes Isoliermaterial nach oben in den Schornstein.
  • Seite 86: Tägliche Nutzung

    DEUTSCH 5.0 Tägliche Nutzung Beim Herstellen einer Ummantelung aus Ziegeln Beim Herstellen einer Ummantelung aus Ziegeln muss ein Beingestell (optional, Art.nr. 51044759) verwendet werden. Hinweis: Es muss die maximale Beinlänge genutzt werden! Siehe 5.1 Bedienungsgriffe Abb. 1 e und 1 f. Das Gestell ist so konstruiert, dass genug Platz für die Ziegel an der Innenseite des mitgelieferten Rahmens Zündungsregler (A) verbleibt.
  • Seite 87: Überhitzungswarnung

    DEUTSCH Abb. 41 nach außen. Legen Sie nie Holz nach, wenn das Feuer intensiv brennt. • Legen Sie 2 oder 3 Scheite mit einem Gesamtgewicht von rund 2 kg nach. Für eine optimale Verbrennung dürfen die Scheite NICHT über die oberen Öffnungen in der hinteren Platte hinausragen.
  • Seite 88: Anforderungen An Den Brennstoff

    DEUTSCH 5.4 Anforderungen an den Brennstoff 5.5 Holzverbrauch Holzverbrauch bei Nennheizleistung: ca. 2,3 kg/h. Holzqualität Empfohlene Scheitgröße: Holz hacken und lagern Anmachholz (kleingespaltenes Holz): • Jede Holzart kann als Feuerholz verwendet werden. Hartholz, Länge: 30-50 cm wie z.B. Buche und Esche, eignen sich generell besser, da sie Durchmesser: 6-10 cm gleichmäßiger brennen und weniger Asche anfällt.
  • Seite 89: Pflege Der Außenflächen

    DEUTSCH 7.0 Instandhaltung lassen, dass die Ablagerungen verbrennen. Einmal jährlich sollte das Produktinnere gereinigt werden, um die größtmögliche Wärmenutzung zu erhalten. Dabei ist es sinnvoll, Schornstein Warnung! Unberechtigte Änderungen am Produkt sind nicht und Abzugsrohre gleich mit auszufegen. zulässig! Es dürfen nur Originalersatzteile verwendet werden! 6.4 Fegen der Abzugsrohre, die zum 7.1 Wechsel von Brennerplatten, Schornstein führen...
  • Seite 90: Wechsel Von Luftkanal Und Innerem Boden

    DEUTSCH Abb. 46 Abb. 48 5. Drehen Sie eine Ecke zu sich und ziehen Sie sie seitlich heraus. 7. Senken Sie das Auslassleitblech ab und heben Sie es heraus. 8. Gehen Sie bei der erneuten Installation in der umgekehrten Reihenfolge vor. Abb.
  • Seite 91: Zusatzausstattung

    8.1 Beingestell, komplett Art.nr. 51044759 8.2. Türverschluss, komplett, links Für Tür mit Rechtsanschlag Art.nr. 50045754 8.3 Rahmen Rahmen für Jøtul I 520 F Art.nr. 50045750 Rahmen für Jøtul I 520 FL/FR Art.nr. 50045751 Rahmen für Jøtul I 520 FRL Art.nr. 50045752 2.
  • Seite 92: Recycling

    DEUTSCH 9.0 Recycling 10.0 Garantie Jøtul AS gewährt Kunden eine zehnjährige Garantie. Diese 9.1 Recyclingverpackung schließt das Recht ein, äußere Komponenten aus Gusseisen zurückzugeben, wenn diese Defekte aufgrund von Material- und Ihr Kamin wird mit der folgenden Verpackung geliefert: bzw. oder Herstellungsfehlern aufweisen. Der Garantiezeitraum •...
  • Seite 94 BELGIË...
  • Seite 96 Jøtul arbeider kontinuerlig for om mulig å forbedre sine produkter, og vi forbeholder oss retten til å endre spesifikasjoner, farger og utstyr uten nærmere kunngjøring. Jøtul bemüht sich ständig um die Verbesserung seiner Produkte, deshalb können Spezifikationen, Farben und Zubehör von den Abbildungen und den Beschreibungen in der Broschüre abweichen. Jøtul pursue a policy of constant product development.

Diese Anleitung auch für:

I 520 flI 520 frI 520 frl
