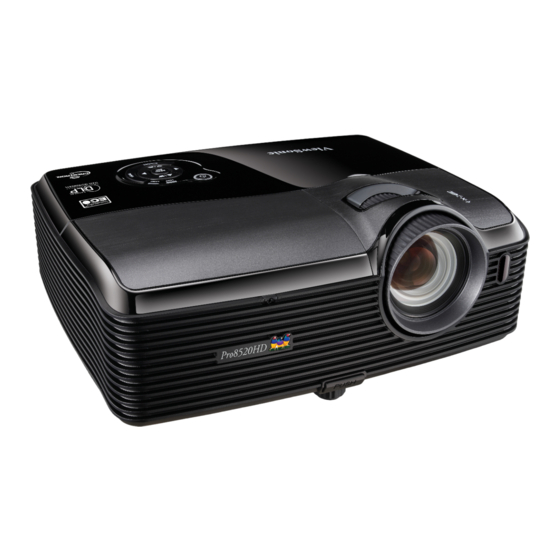

- Seite 1 Pro8520HD DLP Projektor Bedienungsanleitung Modell Nr. VS14804...
-
Seite 2: Informationen Zur Einhaltung Von Normen Und Bestimmungen
Informationen zur Einhaltung von Normen und Bestimmungen FCC Erklärung Dieses Gerät erfüllt die Anforderungen gemäß Abschnitt 15 der FCC Bestimmungen. Für den Betrieb sind folgende Bedingungen zu beachten: (1) das Gerät darf keine schädlichen Interferenzen erzeugen und muss (2) empfangene Interferenzen aufne- hmen, obwohl diese zu Betriebsstörungen führen können. -
Seite 3: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Lesen Sie diese Hinweise. Bewahren Sie diese Hinweise auf. Beachten Sie alle Warnungen. Folgen Sie allen Anweisungen Verwenden Sie dieses Gerät nicht in der Nähe von Wasser. Mit einem weichen, trockenen Tuch reinigen. Nicht die Lüftungsschlitze blockieren. Das Gerät gemäß den Herstelleran- weisungen installieren. -
Seite 4: Erklärung Zur Rohs2 Konformität
Erklärung zur RoHS2 Konformität Dieses Produkt wurde gemäß den Anforderungen der EG-Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS2-Richtlinie) entworfen und hergestellt und hat sich als mit den maximalen Konzentrationswerten, die der europäischen Ausschuss für die technische Anpassung (Technical Adaptation Committee;... -
Seite 5: Produktregistrierung
Microsoft, Windows, Windows NT und das Windows Logo sind registrierte Marken- zeichen der Microsoft Corporation in den Vereinigten Staaten und anderen Ländern. ViewSonic, das Drei Vögel Logo, OnView, ViewMatch und ViewMeter sind registrierte Markenzeichen der ViewSonic Corporation. VESA ist ein registriertes Markenzeichen der Video Electronics Standards Association. - Seite 6 Hinweise zum Netzkabel Das Netzkabel muss an die Belange des Landes angepasst sein, in dem der Projektor genutzt wird. Bitte vergleichen Sie Ihren Netzstecker mit den nachstehenden Abbil- dungen und überzeugen Sie sich davon, dass Sie das richtige Netzkabel verwenden. Falls der Stecker des mitgelieferten Netzkabels nicht Ihre Steckdosen passen sollte, wenden Sie sich bitte an Ihren Händler.
-
Seite 7: Inhaltsverzeichnis
Inhalt Einleitung ....................1 Projektormerkmale ..........................1 Lieferumfang ............................2 Projektor – Überblick ..........................3 Einsatz und Bedienung ................. 5 Bedienfeld ................................5 Anschlüsse ............................. 6 Fernbedienung ............................8 Batterien einlegen ..........................10 Einsatz der Fernbedienung ........................11 Geräte anschließen ................12 Computer oder Bildschirm anschließen .................... -
Seite 8: Einleitung
Einleitung Projektormerkmale Ihr Projektor arbeitet mit einer optischen Hochleistungs-Engine und bietet ein benutzerfreundliches Design, das sowohl zuverlässig funktioniert als auch leicht zu bedienen ist. Ihr Projektor weist folgende Merkmale auf: ® • Texas Instruments-Einchip-DLP -Technologie (0,65 Zoll) • 1080p (1920 x 1080 Pixel) ®... -
Seite 9: Lieferumfang
HDMI1 HDMI2 Compo Video Auto Enter Swap Default Projektor mit Netzkabel Infrarot-Fernbedienung & Bat- Objektivkappe terien ViewSonic- Schnellstartan- VGA-Kabel (D-Sub-zu- HDMI-Kabel DVD-Assistent leitung D-Sub) Sonderzubehör Filterabdeckung RS-232-Kabel RGB-zu-Component-Adapter Projektortragetasche Hinweis • Bitte wenden Sie sich sofort an Ihren Händler, falls etwas fehlen sollte, beschädigt zu sein scheint oder das Gerät nicht auf Anhieb funktioniert. -
Seite 10: Projektor - Überblick
Projektor – Überblick Vorderseite 1. Objektivkappe 2. Höhenverstellungstaste 3. Höhenverstellungsfuß 4. Objektivkappenkordel 5. Projektionsobjektiv 6. Vorderer Fernbedienungssensor 7. Belüftungsöffnungen (Einlass) 8. Filterabdeckung 9. Lautsprecher 10. Fokusring 11. Zoomring 12. Bedienfeld 13. Lampenabdeckung... -
Seite 11: Rückseite
Rückseite 1. Anschlüsse 2. Netzkabelanschluss 3. Kensington-Schloss 4. Hinterer Fernbedienungssensor 5. Lautsprecher 6. Belüftungsöffnungen (Auslass) Unterseite 1. Deckenmontage-Löcher (M4*8 2. Füße zur Höhenverstellung 3. Sicherheitsleiste Hinweis • Bei Bedarf können Sie den Projektor an der Decke anbringen. Die Deckenhalterung zählt jedoch nicht zum Standardlieferumfang. -
Seite 12: Einsatz Und Bedienung
Einsatz und Bedienung Bedienfeld Ein-/Austaste (Betriebsanzeige-LED) Lesen Sie bitte unter „LED-Meldungen“ nach. 2. TEMP (Temperatur-LED) Lesen Sie bitte unter „LED-Meldungen“ nach. 3. LAMPE (Lampe-LED) Lesen Sie bitte unter „LED-Meldungen“ nach. 4. Trapez-/Richtungstasten ( /Aufwärts, /Abwärts) Zur manuellen Korrektur verzerrter Bilder, die durch nicht senkrechte Projektion entstehen. -
Seite 13: Anschlüsse
Anschlüsse 1. RS-232 Wenn Sie einen Computer an den Projektor angeschlossen haben, verbinden Sie diesen Anschluss mit dem RS-232-Port des Computers. 2. Monitor Out Zum Anschluss von Monitoren und ähnlichen Geräten. 3. Component (Y Cb/Pb Cr/Pr) Hier schließen Sie den Y Cb/Pb Cr/Pr-Ausgang externer Videogeräte an. 4. - Seite 14 14. Audio 1 Mit diesem Anschluss verbinden Sie den Audioausgang externer Videogeräte oder eines Computers. 15. Audio 3 (L/R) Mit diesem Anschluss verbinden Sie den Audioausgang externer Videogeräte. 16. Video Mit diesem Anschluss verbinden Sie den Composite-Videoausgang externer Videogeräte. 17. Computer in 2 Mit diesem Anschluss verbinden Sie Geräte mit analogem RGB- oder Component-Ausgang.
-
Seite 15: Fernbedienung
Fernbedienung HDMI1 HDMI2 Compo Video Auto Enter Swap Default 1. Ein/Aus Zum Ein- und Ausschalten des Projektors. 2. HDMI 1 Zur Anzeige des HDMI 1 Signals. 3. Video Zum Umschalten der Eingangsquelle auf Composite/S-Video (der Reihe nach). Aufwärts/Lautstärke +, Abwärts/Lautstärke - Wenn das Bildschirmmenü... - Seite 16 11. Farbmodus Zum Ändern der Bildmoduseinstellungen (der Reihe nach). 12. Leere Anzeige Schaltet die Projektion vorübergehend ab. Durch erneute Betätigung dieser Taste schalten Sie die Projektion wieder ein. 13. Licht Aktiviert die Hintergrundbeleuchtung der Fernbedienungstasten. 14. Compo Zur Anzeige des Component Video- (YPbPr/YCbCr) Signals. 15.
-
Seite 17: Batterien Einlegen
Batterien einlegen 1. Öffnen Sie die Batteriefachabdeckung in der gezeigten Ausrichtung. 2. Legen SIe die Batterien wie in der Abbildung gezeigt in das Fach ein. 3. Schließen Sie die Batteriefachabdeckung. Vorsicht • Verwenden Sie keine anderen als die hier genannten Batterietypen; andernfalls besteht Explosionsgefahr. -
Seite 18: Einsatz Der Fernbedienung
Einsatz der Fernbedienung Richten Sie die Fernbedienung auf den Fernbedienungssensor, drücken Sie anschließend die gewünschte Taste. • Projektor von vorne bedienen • Projektor von hinten bedienen Hinweis • Richten Sie den Laserstrahl nicht direkt auf die Augen von Menschen (insbesondere kleiner Kinder) oder Tieren. -
Seite 19: Geräte Anschließen
Geräte anschließen Beachten Sie unbedingt Folgendes, wenn Sie eine Signalquelle an den Projektor anschließen: Schalten Sie sämtliche beteiligten Geräte aus, bevor Sie Verbindungen herstellen. Nutzen Sie stets die für die jeweilige Signalquelle geeigneten Signalkabel. Achten Sie darauf, die Kabel bis zum Anschlag einzustecken 1. -
Seite 20: Computer Oder Bildschirm Anschließen
Computer oder Bildschirm anschließen Computer anschließen Ihr Computer ist mit zwei VGA-Eingängen ausgestattet, an denen Sie sowohl IBM ® kompatible PCs als auch Macintosh -Computer anschließen können. Sie benötigen einen ® Mac-Adapter, wenn Sie ältere Macintosh-Computer anschließen möchten. So schließen Sie den Projektor an einen Notebook- oder Desktop-Computer an: 1. -
Seite 21: Externe Videoquellen Anschließen
Externe Videoquellen anschließen Über die folgenden Ausgänge können Sie Ihren Projektor an unterschiedlichste Videoquellen anschließen: • Component-Video • S-Video • Video (Composite) Sie müssen Ihren Projektor lediglich über eine der obigen Verbindungsmöglichkeiten an ein externes Gerät anschließen; allerdings bieten die unterschiedlichen Anschlussarten auch unterschiedliche Bildqualitäten. -
Seite 22: Component-Videogerät Anschließen
Videogerät eingeschaltet ist und richtig funktioniert. Prüfen Sie auch nach, ob die Signalkabel richtig angeschlossen wurden. • RGB-zu-Component-Adapter (ViewSonic-Artikelnummer: J2552-0212-00) S-Video-Gerät anschließen Schauen Sie nach, ob ein ungenutzter S-Video-Ausgang an Ihrem externen Videogerät zur Verfügungt steht: •... -
Seite 23: Composite-Videogerät Anschließen
Composite-Videogerät anschließen Schauen Sie nach, ob ungenutzte Composite-Videoausgänge an Ihrem externen Videogerät zur Verfügung stehen: • Falls ja, führen Sie einfach die weiteren Schritte aus. • Falls nicht, müssen Sie sich für eine andere Anschlussmethode entscheiden. So schließen Sie den Projektor an ein Composite-Videogerät an: 1. -
Seite 24: Betrieb
Betrieb Projektor ein- und ausschalten Projektor einschalten: 1. Nehmen Sie die Objektivkappe ab. 2. Schließen Sie das Netzkabel an, stellen Sie Verbindungen zu externen Geräten her. 3. Drücken Sie zum Einschalten des Projektors Der Projektor braucht etwa eine Minute zum Aufwärmen. 4. -
Seite 25: Projektionshöhe Einstellen
Projektionshöhe einstellen Füße zur Höhenverstellung Höhenverstellungsfuß Höhenverstellungstaste Ihr Projektor ist mit einem Fuß zur Höhenverstellung ausgestattet, mit dem Sie die Projektionshöhe entsprechend anpassen können. So heben oder senken Sie das Bild: 1. Zur Höhenverstellung des Bildes drücken Sie die Höhenverstellungstaste und heben die Vorderseite des Projektors an oder senken sie entsprechend ab. -
Seite 26: Projizierte Bildgröße Einstellen
Projizierte Bildgröße einstellen Bitte schauen Sie sich die nachstehende Abbildung nebst Tabelle zum Ermitteln von Projektionsflächengröße und Projektionsabstand an. Maximaler Zoom Minimaler Zoom Projektionsfläche Objektivmitte Vertikaler Versatz Projektionsdistanz 16 : 9-Bildfläche Projektionsgröße Projektionsdistanz [Zoll (m)] Vertikaler Ver- Diagonale Bildhöhe [Zoll satz [Zoll (cm)] (cm)]... -
Seite 27: Bedientasten Sperren
Bedientasten sperren Durch das Sperren der Bedientasten am Projektor können Sie verhindern, dass die Projektoreinstellungen versehentlich (z. B. durch Kinder) verändert werden. Wenn das Bedienfeldsperre aktiviert ist, funktionieren die Bedientasten mit Ausnahme der Ein-/ Austaste nicht. 1. Halten Sie am Projektor oder an der Fernbedienung 3 Sekunden gedrückt. -
Seite 28: Menübedienung
Menübedienung Ihr Projektor ist mit einem mehrsprachigen Bildschirmmenü (OSD) ausgestattet, über das Sie diverse Anpassungen vornehmen und eine Vielzahl von Einstellungen ändern können. Am hellsten, Standard, Theater, Farbmodus Dunklen Raum, DICOM SIM, Bild Benutzer 1, Benutzer 2 Helligkeit Kontrast Sättigung*4 Videoeinstellungen Bildschärfe*5 Farbton*6... - Seite 29 Einstellung Ein/Aus Auto-Trapez Schrägposition -40 - +40 Auto, 4:3, 16:9,Anamorph 1, Bildformat Anamorph 2 Tisch vorne, Decke vorne, Projektion Tisch hinten, Decke hinten Energiesparen Auto-Quelle Ein/Aus Signaltyp Auto,RGB,YCBCr Ökomodus Ein/Aus Filtermodus*2 Ein/Aus Große Höhe Ein/Aus Schnelleinschalten Ein/Aus Schnellabschaltung Ein/Aus 12 V-Trigger Ein/Aus Kennwort Ja, Nein...
- Seite 30 Trennen, Verbinden Status Kabelnetzwerk Deaktiv. Ein, Aus IP-Adresse Subnetzmaske Standard-Gateway Anwenden Trennen, Verbinden Status WLAN SSID Verbindungsmodus AP, Infrastruktur IP-Adresse Netzwerkneustart Ja, Nein Information Eingangsquelle Auflösung H-Frequenz V-Frequenz MAC-Adresse Filterstunden*2 Ja, Nein Filterstunden rücksetzen*2 Lampenzähler Ja, Nein Lampe zurücks. Ja, Nein Werkseinstellungen Sprache *1 Einstellbereich und Standardeinstellung können je nach Signaltyp unterschiedlich...
-
Seite 31: Bedienung
Bedienung 1. Mit der Menü-Taste am Projektor oder der Menü-Taste auf der Fernbedienung blenden Sie das OSD-Menü ein. 2. Bei angezeigtem OSD können Sie mit beliebige Funktionen im Hauptmenü auswählen. 3. Nachdem Sie den gewünschten Menüeintrag ausgewählt haben, wählen Sie mit der jeweiligen Einstellung auf. - Seite 32 Zum Anpassen der Farbtemperatur. Eine hohe Farbtemperatur sorgt für ein kühles, leicht bläuliches Bild; eine geringe Farbtemperatur lässt das Bild wärmer, leicht rötlich erscheinen. Wenn Sie die Option „Benutzer“ auswählen, können Sie die Intensität der drei Grundfarben (Rot, Grün, Blau) frei anpassen und damit eine eigene Farbtemperatur definieren.
-
Seite 33: Einstellung
Zum Einstellen der Mikrofonlautstärke. Lautsprecherlautstärke Zum Einstellen der Projektorlautstärke. Ton aus Schaltet den Ton vorübergehend ab. Einstellung Auto-Trapez Zur automatischen Korrektur verzerrter Bilder, die durch nicht senkrechte Projektion entstehen. Schrägposition Zur manuellen Korrektur verzerrter Bilder, die durch nicht senkrechte Projektion entstehen. •... - Seite 34 Diese Funktion reduziert die Helligkeit der Projektorlampe; so wird weniger Strom verbraucht, die Betriebszeit der Lampe verlängert sich. • Diese Funktion steht bei aktiver DCR-Funktion nicht zur Verfügung. Filtermodus Mit dieser Funktion schalten Sie den Filtermodus ein, nachdem der Projektor mit einer optionalen Filterabdeckung ausgestattet wurde.
-
Seite 35: Funktion
projizierten Bildes. • Zoom: Zur digitalen Vergrößerung oder Verkleinerung des Bildes. • DCR (Dynamic Contrast Ratio – Dynamisches Kontrastverhältnis): Die DCR- Funktion sorgt für ein besseres Kontrastverhältnis, das sich in erster Linie auf dunkle Szenen auswirkt. Bei abgeschalteter DCR-Funktion treten wieder normale Kontrastverhältnisse ein. -
Seite 36: Auflösung
• Status: Zeigt den Projektorstatus an. • SSID: Zeigt die SSID-Informationen des Projektors an. • Verbindungsmodus: Methoden zur Verbindung mit Drahtlosnetzwerken Wi-Fi- fähiger Geräte. • IP-Adresse: Numerische Adresse zur Identifizierung vernetzter Computer. Diese Funktion kann nur genutzt werden, wenn DHCP auf „Aus“ eingestellt ist. •... -
Seite 37: Projektor Über Eine Lan-Umgebung Steuern
Projektor über eine LAN-Umgebung steuern Sie können den Projektor von einem oder mehreren externen Computern aus verwalten und steuern, wenn diese korrekt mit demselben lokalen Netzwerk verbunden ist. Kabelverbindung Internet IP-Router In einer DHCP-Umgebung: 1. Nehmen Sie ein RJ45-Kabel zu Hand und verbinden Sie ein Ende mit dem RJ45- LAN-Eingang des Projektors und das andere Ende mit dem RJ45-Port Ihres Ethernet oder Routers. -
Seite 38: Drahtlosverbindung
Drahtlosverbindung ViewSonic Drahtlos-Dongle Zur drahtlosen Verbindung mit dem Projektor müssen Sie einen Drahtlos-Dongle (optional) von ViewSonic am USB-Anschluss (Typ A) des Projektors anschließen und dann einige wenige Konfigurationsschritte im OSD befolgen. 1. Achten Sie darauf, dass der Projektor eingeschaltet ist. -
Seite 39: Über Ap Und Infrastrukturmodi
Über AP und Infrastrukturmodi Im AP-Modus müssen Sie die Drahtlos-Verbindung des Computers verwenden, um die SSID des Projektors zu finden und eine Verbindung herzustellen. Sie können anschließend den Projektor mit vsPresenter suchen. Im Infrastruktur-Modus sollten Sie sowohl den Computer als auch den Projektor mit demselben AP-Router verbinden und Verbindungen mit der IP-Adresse herstellen. -
Seite 40: Projektor Über Einen Webbrowser Steuern
1. Geben Sie die Adresse des Projektors in der Adressleiste Ihres Browsers ein; drücken Sie Enter. 2. Die Hauptseite des ViewSonic-Webkontrollsystems erscheint. 3. Klicken Sie zum Ändern der Sprache auf den Webseiten auf den Abwärtspfeil. Dadurch erscheint eine Auswahlliste; wählen Sie die gewünschte Sprache. -
Seite 41: Über Die Crestron-Steuerung
• System Status (Systemstatus): Zeigt die Systeminformationen an. • Gerneral Setup (Allgemeine Einstellungen): Ermöglicht Ihnen die Änderung des Kennwortes zum Zugreifen auf die Administrationsseite. • Picture Setup/Image Setup (Bildeinstellungen): Bietet einige OSD- Menüelemente zur Anpassung des projizierten Bildes. • Alert Setup/Mail setup (Alarmeinstellungen/eMail-Einstellungen): Ermöglicht Ihnen die Einrichtung des eMail-Servers und das Versenden von Systemfehlermeldungen an Ihren IT-Administrator. - Seite 42 Menüeinstellungen nutzen, kann es eine Weile dauern, bis der Webbrowser diese Änderungen mit dem Projektor synchronisiert hat. • Klicken Sie zum Einblenden weiterer Schaltflächen auf Die Werkzeuge-Seite ermöglicht Ihnen die Verwaltung des Projektors, die Konfiguration der LAN-Kontrolleinstellungen und den sicheren Zugriff zur externen Netzwerkbedienung an diesem Projektor.
- Seite 43 Bitte achten Sie auf die Beschränkung der Eingabelänge (inklusive Leerzeichen und anderen Satzzeichen) in der nachstehenden Liste: Kategorieelement Eingabelänge Maximale Anzahl an Zeichen Crestron Control IP Address (IP-Adresse) IP ID (IP-ID) (Crestron-Steuerung) Port (Port) Projector (Projektor) Projector Name (Projektorname) Location (Ort) Assigned To (Zugewiesen zu) Network Configuration...
- Seite 44 Nachdem Sie „Help“ angeklickt haben, erscheint das Help Desk window Title-Fenster oberen rechts auf dem Bildschirm. Sie können den RoomView-Softwareadministratoren/ Benutzern, die mit demselben lokalen Netzwerk verbunden sind, Mitteilungen senden. Wichtig • Senden Sie bitte nur Meldungen mit Buchstaben aus dem Alphabet und Ziffern. Weitere Informationen finden Sie unter http://www.crestron.com &...
-
Seite 45: Bilder Über Vspresenter Anzeigen
Klicken Sie auf die gewünschten Projektoren in der Ergebnisliste und anschließend auf „Direkt Connect (verbinden)“. Alternativ können Sie den Namen eines gewünschten Projektors eingeben und „Search“ („Suchen“) anklicken. iii. Wie Sie eine Verbindung zum ViewSonic-Webseitenkontrollsystem herstellen können, erfahren Sie auf Seite... - Seite 46 • Wählen Sie bei erstmaliger Benutzung als Ihre Identität Normaler Benutzer oder Administrator. Für beide muss kein Kennwort eingegeben werden. Wenn Sie aber Administrator auswählen, können Sie ein Kennwort für die Verbindungsherstellung mit dem Projektor einrichten. Bewahren Sie dieses Kennwort auf und geben Sie es bei der nächsten Verbindungsherstellung mit dem Projektor ein.
- Seite 47 i. Klicken Sie zum Ändern der Sprache auf der vsPresenter-Schnittstelle auf den Abwärtspfeil. Dadurch erscheint eine Auswahlliste; wählen Sie die gewünschte Sprache. Klicken Sie auf „Apply“ („Anwenden“). ii. Sie können die Größe des Bildes im „FesteGröße“-Aufnahmemodus anpassen, indem Sie die Breite und Höhe auf dieser Seite ändern und zur Nutzung der neuen Einstellungen auf „Apply“...
- Seite 48 6. Sie können die unter Device Management (Geräteverwaltung) aufgelisteten Projektoren verwalten. • Unter einem Konferenzmodus: 1. Nur der Administrator ist zur Steuerung berechtigt. 2. Ein Projektor kann bis zu vier Computerbildschirme anzeigen. • Sie können den Namen des Computers unter vsPresenter Management festlegen.
-
Seite 49: Anzeige Von Bildern Mit Einem Usbspeichergerät
Anzeige von Bildern mit einem USBSpeichergerät Im Projektor ist eine Anwendung integriert, mit welcher verpackte Bilder auf einem USBSpeichergerät angezeigt werden können. Sie macht eine Computerquelle überflüssig. Der Projektor unterstützt die folgenden Bildformate: Dateiformat Maximale Pixelgröße JPEG 8000 x 8000 GIF/TIFF/PNG/BMP 1280 x 800 •... -
Seite 50: Bei Anzeige Von Miniaturansichten
Bei Anzeige von Miniaturansichten • Next (Weiter): Hiermit wählen Sie den nächsten Ordner/das nächste Bild aus. • Previous (Zurück): Hiermit wählen Sie den vorherigen Ordner/das vorherige Bild aus. • Thumbnail/Full Screen/SlideShow (Miniaturansicht/Vollbild/Diashow): Zeigt das ausgewählte Bild im Miniaturansicht-/Vollbild-/Diashow-Modus an. • NameOrder/ExtendOrder/SizeOrder/TimeOrder (NameOrder/ExtendOrder/ SizeOrder/TimeOrder): Legt fest, dass die Bilder in der Reihenfolge basierend auf Dateinamen, Dateinamenerweiterungen, Dateigrößen oder Zeiten der Aufnahme angezeigt werden. -
Seite 51: Bei Anzeige Von Bilder Im Vollbild
Bei Anzeige von Bilder im Vollbild • Thumbnail/Full Screen/SlideShow (Miniaturansicht/Vollbild/Diashow): Zeigt das ausgewählte Bild im Miniaturansicht-/Vollbild-/Diashow-Modus an. • Best Fit/Actual Size (Beste Einpassung/Tatsächliche Größe): Hiermit stellen Sie die Anzeigegröße des Bildes ein. • EXIFDisp OFF/EXIFDisp ON (EXIFDisp AUS/EXIFDisp EIN): Hiermit legen Sie fest, ob EXIF-Daten angezeigt werden. - Seite 52 möglicherweise nicht richtig angezeigt. Die Inhalte können allerdings dennoch angezeigt werden.The application is best to display the filenames in English. If the files are named in other languages, the filenames may not show properly, but the content still can be displayed. •...
-
Seite 53: Wartung
Wartung Ihr Projektor muss sachgerecht gewartet werden. Sorgen Sie für ein sauberes Objektiv: Verschmutzungen werden auf der Projektionsfläche sichtbar und verschlechtern die Bildqualität. Falls einmal Teile ausgetauscht werden müssen, wenden Sie sich bitte an Ihren Händler oder eine qualifizierte Fachkraft. Vergessen Sie nicht, den Projektor zuerst auszuschalten und den Netzstecker zu ziehen, bevor Sie das Gerät reinigen. -
Seite 54: Lampe Austauschen
Netzstecker. • Achten Sie darauf, dass das Objektiv vor der Reinigung komplett abgekühlt ist. • Benutzen Sie ausschließlich die oben angegebenen Reinigungsmittel. Verwenden Sie kein Benzin und keine Verdünner. • Verzichten Sie auf chemische Sprays. • Nutzen Sie ausschließlich weiche Tücher und spezielle Objektivreinigungstücher. Lampe austauschen Im Laufe der Zeit nimmt die Helligkeit der Projektorlampe mehr und mehr ab, ein Ausfall der Lampe wird immer wahrscheinlicher. - Seite 55 1. Schalten Sie den Projektor aus. 2. Sofern der Projektor an einer Deckenhalterung installiert ist, nehmen Sie ihn ab. 3. Trennen Sie das Netzkabel. 4. Lösen Sie die Schrauben an der Seite der Lampenabdeckung, nehmen Sie die Abdeckung ab. 5. Drehen Sie die Schrauben aus dem Lampenmodul heraus, klappen Sie den Griff nach oben, heben Sie das Modul heraus.
-
Seite 56: Technische Daten
Technische Daten Anzeigesystem Einchip-DLP-Panel (0,65 Zoll) Auflösung 1080p (1920 x 1080 Pixel) Zoom 1,5fach F-Nr. 2,41 - 2,97 Brennweite 20,72 - 31 mm Projektionsgröße 30” - 300” Lampe 350 W Eingänge 15-poliger D-Sub x 2, S-Video x 1, Video x 1, Audiosignaleingang (3,5 mm-Stereoklinkenbuchse) x 2, HDMI x 2, Component-Cinch-Anschluss x 1, Cinch-Audioanschluss (L/ R) x 1, 3,5 mm-Mikrofoneingang x 1, USB (Typ A) x1... -
Seite 57: Abmessungen
Abmessungen 335 mm (B) x 267 mm (T) x 132 mm (H) 64,5 84.9 Deckenmontage Schrauben zur Deckenmontage: M4 x 8 (Max. L = 8 mm) Einheit: mm... -
Seite 58: Anhang
Anhang LED-Meldungen LED-Typ Farbe Status Bedeutung Betriebs-LED Blau Leuchtet Lampen-LED Bereitschaftsmodus, wenn Grün-Modus aktiviert ist. Temperatur- Betriebs-LED Blau Blinkt Lampen-LED Bereitschaftsmodus, wenn Grün-Modus deaktiviert ist. Temperatur- Betriebs-LED Blau Leuchtet Lampen-LED Einschalten Temperatur- Betriebs-LED Blau Leuchtet Lampen-LED Normalbetrieb Temperatur- Betriebs-LED Blau Blinkt Ausschalten Lampen-LED... -
Seite 59: Kompatibilitätsmodi
Kompatibilitätsmodi Computer: Kompatibilität Auflösung H-Sync [kHz] V-Sync [Hz] 24,69 31,5 640 x 480 37,9 37,5 43,3 30,99 35,2 37,9 SVGA 800 x 600 48,1 46,9 53,7 39,63 48,4 1024 x 768 56,5 SXGA 1280 x 1024 UXGA 1600 x 1200 47,7 Mac 13 640 x 480... -
Seite 60: Problemlösung
Problemlösung Bitte schauen Sie sich zunächst die nachstehenden Hinweise zur Problemlösung an, bevor Sie das Gerät reparieren lassen. Falls sich das Problem nicht lösen lassen sollte, wenden Sie sich bitte an einen Händler oder ein Servicecenter vor Ort. Bitte schauen Sie sich auch den Abschnitt „LED-Meldungen“... -
Seite 61: Rs-232-Befehle Und Konfiguration
RS-232-Befehle und Konfiguration D-Sub 9-polig Kabel 1 CD Farbe Schwarz Braun MASSE Orange Gelb Grün Blau Purpur Weiß SHELL SHELL Baudrate 19.200 bps Datenlänge 8 Bit Paritätsprüfung Keine Stoppbit 1 Bit Flusskontrolle Keine Einschalten / Ausschalten EINSHALTEN BE,EF,10,05,00,C6,FF,11,11,01,00,01,00 AUSSCHALTEN BE,EF,02,06,00,6D,D2,34,00,00,00,00,00 QUELLENAUSWAHL COMPUTER 1 BE,EF,02,06,00,BC,D3,35,00,00,00,00,00... - Seite 62 ENTER BE,EF,02,06,00,E6,D6,0F,00,00,00,00,00 RESYNC BE,EF,02,06,00,F2,D5,1B,00,00,00,00,00 SEITENVERHÄLTNIS BE,EF,02,06,00,C7,D2,3E,00,00,00,00,00 STUMM BE,EF,02,06,00,16,D3,3F,00,00,00,00,0 STANDBILD BE,EF,02,06,00,D9,D8,40,00,00,00,00,00 KEINE ANZEIGE BE,EF,02,06,00,08,D9,41,00,00,00,00,00 QUELLE BE,EF,02,06,00,7F,D6,06,00,00,00,00,00 SONSTIGE FUNKTIONEN DCR EIN BE,EF,02,06,00,EA,D8,43,00,00,00,00,00 DCR AUS BE,EF,02,06,00,5D,D9,44,00,00,00,00,00 ÖKO EIN BE,EF,02,06,00,8C,D8,45,00,00,00,00,0 ÖKO AUS BE,EF,02,06,00,BF,D8,46,00,00,00,00,00 LAUSTÄRKE ERHÖHEN BE,EF,02,06,00,6E,D9,47,00,00,00,00,00 LAUSTÄRKE VERRINGERN BE,EF,02,06,00,91,D9,48,00,00,00,00,00 TRAPEZKORREKTUR ERHÖHEN BE,EF,02,06,00,40,D8,49,00,00,00,00,00 TRAPEZKORREKTUR VERRINGERN BE,EF,02,06,00,73,D8,4A,00,00,00,00,00 RÜCKSETZUNG AUF DIE BE,EF,02,06,00,A2,D9,4B,00,00,00,00,00...
-
Seite 63: Ir-Steuercode
IR-Steuercode Systemcode: 83F4 Format: NEC HDMI1 HDMI2 Compo Video Auto Enter Swap Default... -
Seite 64: Kundendienst
Kundendienst Für technische Unterstützung und Produktservice schauen Sie in die nachstehende Tabelle oder wenden sich an Ihren Händler. HINWEIS: Sie benötigen die Seriennummer des Produkts. Land/Region Website Telefone E-mail www.viewsoniceurope.com/ www.viewsoniceurope.com/ service_deu@ Deutschland de/support/call-desk/ viewsoniceurope.com www.viewsoniceurope.com/ www.viewsoniceurope.com/ service_at@viewsoniceurope. Österreich de/support/call-desk/ www.viewsoniceurope.com/ www.viewsoniceurope.com/ service_ch@... -
Seite 65: Eingeschränkte Garantie
Betrieb außerhalb der Produktspezifikationen. c. Betrieb des Produktes zu anderen als den normalen vorgesehenen Zwecken oder außerhalb der normalen Betriebsbedingungen. d. Reparatur oder der Versuch einer Reparatur durch nicht von ViewSonic autorisierte Personen. e. Durch den Transport verursachte Schäden am Produkt. - Seite 66 Garantie der Marktgängigkeit und der eignung für einenbestimm- ten Zweck, ausgeschlossen. Ausschluss von Schadensersatzansprüchen: Die Haftung von viewsonic ist auf die Kosten für die Reparatur oder den Ersatz des Produkts beschränkt. Viewsonicübernimmt keine Haftung für: 1. Sachschäden, die durch Produktfehler verursacht wurden, Schäden durch Hinder- nisse, Verlust des Produkts, Zeitverlust,entgangenen Gewinn, entgangene Ge- schäfte, Vertrauensschäden, Störungen von Geschäftsbeziehungen sowie ande-...
