Inhaltszusammenfassung für ViewSonic Pro8200

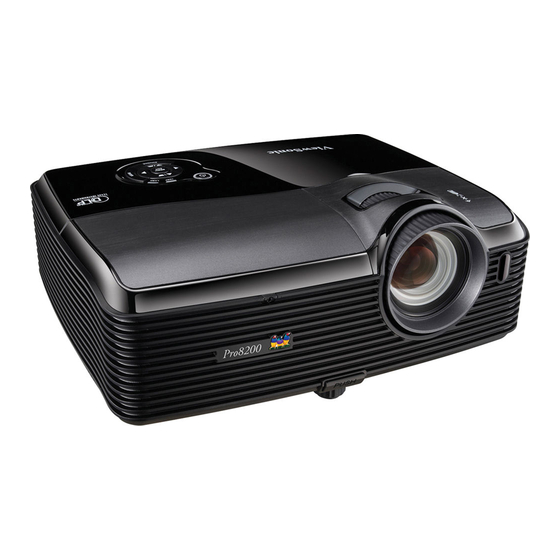

- Seite 1 ® ViewSonic - User Guide - Guide de l’utilisateur Pro8200 DLP Projector - Bedienungsanleitung - Guía del usuario - Guida dell’utente - Guia do usuário - Användarhandbok - Käyttöopas Model No. : VS13648...
-
Seite 2: Übereinstimmungserklärung
Batterien bzw Akkus nicht in den Hausmüll gegeben werden darf, sondern den hierfür bestimmten getrennten Sammelsystemen zugeführt werden muss. Falls die in diesem Gerät inbegriffenen Batterien, Akkus oder Knopfbatterien die chemische Bezeichnung Hg, Cd oder Pb haben, dann bedeutet es, dass die Batterien Schwermetall über enthalten. Pro8200... - Seite 3 Gerät auf irgendeine Art und Weise beschädigt wurde, wie z.B. wenn das Stromkabel oder der Stecker beschädigt ist, wenn Flüssigkeit darüber gespritzt wurde oder wenn Gegenstände in das Gerät gefallen sind, wenn das Gerät Regen ausgesetzt war oder wenn es fallen gelassen worden war. Pro8200...
-
Seite 4: Rohs-Konformitätserklärung
Manche Produktkomponenten sind im Anhang der RoHS-Richtlinie wie unten beschrieben ausgenommen: Beispiele von ausgenommenen Komponenten: anderen Lampen, die in dem Anhang der RoHS-Richtlinie nicht gesondert aufgeführt sind. 2. Blei im Glas von Kathodenstrahlröhren, elektronischen Bauteilen, Leuchtstoffröhren und in keramischen Elektronikbauteilen (z.B. piezoelektronische Bauteile). Pro8200... -
Seite 5: Produktregistrierung
Apple, Mac und ADB sind eingetragene Warenzeichen von Apple Inc. Corporation. Materials oder der Leistung oder des Betriebes dieses Produktes resultieren. vorbehalten. Produktregistrierung Für Ihre Unterlagen Produktname Pro8200 ViewSonic DLP Projector Modellnummer: VS13648 Dokumentnummer: Pro8200_UG_DEU Rev. 1B 12-16-11 Seriennummer: _______________________________ Kaufdatum: _______________________________ entsprechend vorsichtig und entsorgen Sie die Lampe gemäß... - Seite 6 Ihnen warm ans Herz legen, auch angeschlossene Videogeräte über einen Schukostecker mit Spannung zu versorgen, sofern dies möglich ist. Dies dient ebenfalls Ihrer Sicherheit und kann sich darüber hinaus positiv auf die Signalqualität auswirken. Masse Masse Australien und Kanada und USA chinesisches Festland Masse Masse Kontinentaleuropa Großbritannien ViewSonic Pro8200...
-
Seite 7: Inhaltsverzeichnis
Projektionshöhe einstellen ..................24 Bildgröße (Zoom) und Bildschärfe (Fokus) einstellen ..........24 Projizierte Bildgröße einstellen ..................25 Bedientasten sperren ....................26 Menübedienung ......................27 Wartung ................35 Objektiv reinigen ......................35 Projektorgehäuse reinigen ..................35 Filterabdeckung reinigen ...................35 Lampe austauschen ....................36 Technische Daten .............38 Abmessungen ......................39 Deckenmontage ......................39 ViewSonic Pro8200... - Seite 8 Anhang ................40 LED-Meldungen ......................40 Kompatibilitätsmodi ....................41 Problemlösung ......................43 RS-232-Befehle und Konfiguration ................44 IR-Steuercode ......................46 ViewSonic Pro8200...
-
Seite 9: Einleitung
Stromverbrauch von weniger als 1 W im Bereitschaftsmodus Die Angaben in dieser Anleitung können ohne Vorankündigung geändert werden. Hinweis Hinweis Reproduktion, Übertragung und Vervielfältigung dieses Dokumentes – ganz oder teilweise – ist nur mit ausdrücklicher schriftlicher Genehmigung gestattet. ViewSonic Pro8200... -
Seite 10: Lieferumfang
Lieferumfang Achten Sie beim Auspacken Ihres Projektors darauf, dass all diese Komponenten mitgeliefert wurden: HDMI1 HDMI2 Compo Video Swap Default Projektor mit Objektivkappe Netzkabel Infrarot-Fernbedienung & Batterien VGA-Kabel (D-Sub-zu-D-Sub) HDMI-Kabel ViewSonic- Schnellstartanleitung DVD-Assistent Sonderzubehör Filterabdeckung RS-232-Kabel RGB-zu-Component-Adapter ViewSonic Pro8200... - Seite 11 Bewahren Sie den Originalkarton und das Verpackungsmaterial am besten auf; Sie können es gut gebrauchen, falls Sie das Gerät einmal versenden möchten. Ihr Gerät ist am besten geschützt, wenn Sie es wieder genau so verpacken, wie es geliefert wurde. ViewSonic Pro8200...
-
Seite 12: Projektor - Überblick
Projektor – Überblick Vorderseite Objektivkappe Filterabdeckung Höhenverstellungstaste Lautsprecher Höhenverstellungsfuß Fokusring Objektivkappenkordel Zoomring Projektionsobjektiv Bedienfeld Vorderer Lampenabdeckung Fernbedienungssensor Belüftungsöffnungen (Einlass) ViewSonic Pro8200... -
Seite 13: Rückseite
Unterseite Deckenmontage-Löcher (M4*8) Füße zur Höhenverstellung Sicherheitsleiste Bei Bedarf können Sie den Projektor an der Decke anbringen. Die Hinweis Hinweis Deckenhalterung zählt jedoch nicht zum Standardlieferumfang. Ihr Händler hilft Ihnen bei Fragen rund um die Deckenmontage gerne weiter. ViewSonic Pro8200... -
Seite 14: Einsatz Und Bedienung
Mit den vier Richtungstasten wählen Sie Elemente aus und passen Werte an. ENTER Zum Aufrufen von Untermenüs und zum Bestätigen der aktuellen Auswahl. QUELLE Zeigt die Quellenauswahlleiste. MENÜ/BEENDEN Zum Ein- und Ausblenden des Bildschirmmenüs (OSD). Ein/Aus Zum Ein- und Ausschalten des Projektors. Rechts-/Bedienfeld-Taste Aktiviert die Tastensperre des Bedienfeldes. ViewSonic Pro8200... -
Seite 15: Anschlüsse
Mit diesem Anschluss verbinden Sie den HDMI-Ausgang externer Videogeräte. DC 12V Out 12 V-DC-Ausgang. MIC in Mikrofoneingang. Audio Out Hier schließen Sie Lautsprecher oder andere Audiogeräte an. Audio 2 Mit diesem Anschluss verbinden Sie den Audioausgang externer Videogeräte oder eines Computers. ViewSonic Pro8200... - Seite 16 Video Mit diesem Anschluss verbinden Sie den Composite-Videoausgang externer Videogeräte. Computer in 2 Mit diesem Anschluss verbinden Sie Geräte mit analogem RGB- oder Component-Ausgang. Computer in 1 Mit diesem Anschluss verbinden Sie Geräte mit analogem RGB- oder Component-Ausgang. ViewSonic Pro8200...
-
Seite 17: Fernbedienung
4, 5 und 18 als Richtungstasten, mit vorübergehend ab. Durch erneute denen Sie die gewünschten Elemente Betätigung dieser Taste schalten auswählen und Einstellungen Sie die Projektion wieder ein. vornehmen können. Licht Aktiviert die Tastensperre des Aktiviert die Bedienfeldes. Hintergrundbeleuchtung der Fernbedienungstasten. ViewSonic Pro8200... - Seite 18 Ruft persönliche Einstellungen auf Farbeinstellung). der Grundlage der derzeit Standard auswählbaren Einstellungen auf. Setzt sämtliche Einstellungen auf die BiB/BvB Werksvorgaben zurück. Zum Umschalten des Bildschirm auf BiB/BvB (der Reihe nach). Wechsel Zum Wechseln der Eingangsquelle im BiB- oder BvB- Bild. ViewSonic Pro8200...
-
Seite 19: Batterien Einlegen
Falls Batterien auslaufen sollten, wischen Sie die Verunreinigung gründlich mit einem Tuch ab und tauschen defekte Batterien unverzüglich gegen frische Batterien aus. Falls Haut oder Kleidung mit der ausgelaufenen Flüssigkeit in Kontakt geraten sollte, spülen Sie die betroffenen Stellen sofort mit reichlich Wasser. ViewSonic Pro8200... -
Seite 20: Einsatz Der Fernbedienung
Lassen Sie die Fernbedienung nicht fallen, meiden Sie Erschütterungen. Halten Sie die Fernbedienung von hohen Temperaturen und Feuchtigkeit fern. Lassen Sie keine Flüssigkeiten an die Fernbedienung gelangen, stellen Sie keine feuchten Gegenstände darauf ab. Versuchen Sie nicht, die Fernbedienung zu zerlegen. ViewSonic Pro8200... -
Seite 21: Geräte Anschließen
"Lieferumfang"auf Seite 6). Diese erhalten Sie in Elektrofachgeschäften. Die oben Abbildungen zu den Anschlüssen dienen nur der Veranschaulichung. Die an der Rückseite des Projektors verfügbaren Anschlüsse können je nach Projektormodell variieren. Einzelheiten finden Sie auf den Seiten 18-21. ViewSonic Pro8200... -
Seite 22: Computer Oder Bildschirm Anschließen
DVI-Kabel mit dem DVI-Eingang des Bildschirms verbinden. Schließen Sie das andere Kabelende am Monitor Out-Anschluss des Projektors Wichtig Der Monitor Out-Ausgang funktioniert, wenn Computer in 1 oder Computer in 2 des Projektors verbunden ist. ViewSonic Pro8200... -
Seite 23: Externe Videoquellen Anschließen
Composite-Video ist ein analoges Verfahren, das eine akzeptable, jedoch nicht optimale Bildqualität liefert – diese Anschlussart liefert die schlechteste Bildqualität unter den hier beschriebenen Verfahren. Unter "Composite-Videogerät anschließen"auf Seite 21 erfahren Sie, wie Sie den Projektor an ein Composite-Videogerät anschließen. ViewSonic Pro8200... -
Seite 24: Component-Videogerät Anschließen
So schließen Sie den Projektor an ein S-Video-Gerät an: Nehmen Sie ein Videokabel zur Hand, verbinden Sie das eine Ende mit dem S- Video-Ausgang am externen Videogerät. Schließen Sie das andere Ende des S-Video-Kabels am S-Video-Anschluss des Projektors an. ViewSonic Pro8200... -
Seite 25: Composite-Videogerät Anschließen
Prüfen Sie auch nach, ob die Signalkabel richtig angeschlossen wurden. Sie müssen den Composite-Videoanschluss nur dann verwenden, wenn keine Component-Video- oder S-Video-Eingänge zur Verfügung stehen. Details zum Thema finden Sie unter "Externe Videoquellen anschließen"auf Seite ViewSonic Pro8200... - Seite 26 Mikrofoneingang des Projektors angeschlossen ist und es problemlos mit den verbundenen Geräten funktioniert. Um eine einwandfreie Verwendung des Drahtlos-Mikrofons zu gewährleisten, sollten Sie sicherstellen, dass das Mikrofon mit den in der folgenden Tabelle aufgelisteten Spezifikationen konform ist. Signal Parameter Type Mikrofon Wandlerprinzip Dynamisch Impedanz Frequenzgang ViewSonic Pro8200...
-
Seite 27: Betrieb
Drücken Sie zum Bestätigen noch einmal Wenn die Betriebs-LED zu blinken beginnt, befindet sich der Projektor im Bereitschaftsmodus. Ziehen Sie den Netzstecker aus der Steckdose, trennen Sie das Netzkabel vom Projektor. Versuchen Sie nicht, den Projektor gleich nach dem Ausschalten wieder einzuschalten. ViewSonic Pro8200... -
Seite 28: Projektionshöhe Einstellen
Projektor in die Tasche legen. Bildgröße (Zoom) und Bildschärfe (Fokus) einstellen Zoomring Fokusring Durch Drehen des Fokusrings stellen Sie das Bild scharf. Zum Scharfstellen lassen Sie am besten ein Standbild anzeigen. Durch Verdrehen des Zoomrings können Sie das Bild vergrößern und verkleinern. ViewSonic Pro8200... -
Seite 29: Projizierte Bildgröße Einstellen
3% abweichen. Wenn Sie den Projektor dauerhaft montieren möchten, ist es empfehlenswert vor dem Anbringen Projektionsgröße und -abstand mit dem Projektor an Ort und Stelle zu testen, um die optischen Eigenschaften des jeweiligen Projektors zu berücksichtigen. So können Sie die ideale Montageposition für Ihre spezielle Raumsituation ermitteln. ViewSonic Pro8200... -
Seite 30: Bedientasten Sperren
Projektor drei Sekunden lange gedrückt. Swap Default Wichtig Die Tasten der Fernbedienung bleiben funktionstüchtig, wenn die Bedienfeldsperre aktiviert ist. Wenn Sie den Projektor über die Ein-/austaste ausschalten, ohne die Bedienfeldsperre zu deaktivieren, sind die Tasten am Projektor beim nächsten Einschalten weiterhin gesperrt. ViewSonic Pro8200... -
Seite 31: Menübedienung
-40 - +40 Auto, 4:3, 16:9,Anamorph 1, Bildformat Anamorph 2 Tisch vorne, Decke vorne, Projektion Tisch hinten, Decke hinten Energiesparen Auto-Quelle Ein/Aus Auto,RGB,YCBCr Signaltyp Ökomodus Ein/Aus Filtermodus*2 Ein/Aus Große Höhe Ein/Aus Schnelleinschalten Ein/Aus Schnellabschaltung Ein/Aus 12 V-Trigger Ein/Aus ViewSonic Pro8200... - Seite 32 *3 Die auswählbare Funktionsliste beinhaltet Farbmodus, Gamma, Overscan, Rauschreduktion, Schrägposition und Filtermodus. *4 Sättigung wird in den Modi Component, Video und S-Video unterstützt. Schärfe wird in den Modi HDMI, Component, Video und S-Video unterstützt. *6 Farbton wird in den Modi Component, Video und S-Video unterstützt. ViewSonic Pro8200...
-
Seite 33: Bedienung
Benutzerfarbe Unter „Benutzerfarbe“ finden Sie sechs Farbensätze (RGBCMY) zur Anpassung. Durch Auswahl der einzelnen Farben können Sie Farbbereich und Sättigung nach Wunsch anpassen. Gamma Verbessert die Darstellung dunklerer Bilddetails. Bei höheren Gammawerten werden dunklere Bilddetails heller dargestellt. Video/Audio ViewSonic Pro8200... - Seite 34 Zum Einstellen der Mikrofonlautstärke. Lautsprecherlautstärke Zum Einstellen der Projektorlautstärke. Schaltet den Ton vorübergehend ab. Einstellung Auto-Trapez Zur automatischen Korrektur verzerrter Bilder, die durch nicht senkrechte Projektion entstehen. Schrägposition Zur manuellen Korrektur verzerrter Bilder, die durch nicht senkrechte Projektion entstehen. ViewSonic Pro8200...
- Seite 35 Mit dieser Funktion schalten Sie den Filtermodus ein, nachdem der Projektor mit einer optionalen Filterabdeckung ausgestattet wurde. Große Höhe Wenn diese Funktion aktiv ist, arbeiten die Lüfter des Gerätes mit voller Drehzahl, damit der Projektor auch beim Einsatz in großen Höhen ausreichend gekühlt wird. ViewSonic Pro8200...
- Seite 36 Bildes. Zoom: Zur digitalen Vergrößerung oder Verkleinerung des Bildes. DCR (Dynamic Contrast Ratio – Dynamisches Kontrastverhältnis): Die DCR- Funktion sorgt für ein besseres Kontrastverhältnis, das sich in erster Linie auf dunkle Szenen auswirkt. Bei abgeschalteter DCR-Funktion treten wieder ViewSonic Pro8200...
- Seite 37 Zeigt die Einsatzdauer der Lampe in Stunden. Lampe zurücks. Setzt die Lampenbetriebszeit auf 0 Stunden zurück. Werkseinstellungen Setzt sämtliche Einstellungen auf die Werksvorgaben zurück. Die folgenden Einstellungen bleiben unverändert: Sprache, Projektion, Große Höhe, Filtermodus, Kennwort, Lampenzähler, Filterstunden, Auto-Trapez, Trapez. ViewSonic Pro8200...
- Seite 38 Sprache Zur Auswahl der Sprache, in der die OSD-Menüs angezeigt werden. ViewSonic Pro8200...
-
Seite 39: Wartung
Achten Sie darauf, dass das Objektiv vor der Reinigung komplett abgekühlt ist. Hinweis Hinweis Benutzen Sie ausschließlich die oben angegebenen Reinigungsmittel. Verwenden Sie kein Benzin und keine Verdünner. Verzichten Sie auf chemische Sprays. Nutzen Sie ausschließlich weiche Tücher und spezielle Objektivreinigungstücher. ViewSonic Pro8200... -
Seite 40: Lampe Austauschen
Lampe in die Umgebung gelangen. Falls die Lampe im Betrieb bersten sollte, verlassen Sie sofort den Raum und lüften den Raum anschließend mindestens 30 Minuten lang gut durch, damit kein Quecksilber eingeatmet wird. Andernfalls kann es zu gesundheitlichen Schädigungen kommen. ViewSonic Pro8200... - Seite 41 Verwenden Sie die alte Lampe nicht weiter. Es besteht Explosionsgefahr. Vergessen Sie nicht, den Projektor abzuschalten und den Netzstecker zu ziehen, bevor Sie die Lampe austauschen. Schalten Sie den Projektor nicht ein, solange die Lampenabdeckung nicht aufgesetzt ist. ViewSonic Pro8200...
-
Seite 42: Technische Daten
100 - 240 VAC, 50 - 60 Hz, 2,6 A Stromverbrauch 390 W Abmessungen (B x T x H) 335 x 267 x 132 mm Gewicht 3,86 kg (8,5 lbs) Hinweis: Design und technische Daten können sich ohne Vorankündigung ändern. ViewSonic Pro8200... -
Seite 43: Abmessungen
Abmessungen 335 mm (B) x 267 mm (T) x 132 mm (H) 64,5 84,9 Deckenmontage Schrauben zur Deckenmontage: M4 x 8 (Max. L = 8 mm) ViewSonic Pro8200... -
Seite 44: Anhang
Lampe durch die Lüfter abgekühlt. Temperatur- Leuchtet Betriebs-LED Blau Blinkt Nachdem Sie ihn abgeschaltet haben, muss sich der Projektor 90 Sekunden lang abkühlen. Lampen-LED Wenn Sie versuchen, den Projektor neu zu starten, schaltet er sich wieder aus. Temperatur- ViewSonic Pro8200... -
Seite 45: Kompatibilitätsmodi
1920 x 1080 33,75 1080i25 1920 x 1080 28,13 480p 720 x 480 31,47 59,94 576p 720 x 576 31,25 720p60 1280 x 720 720p50 1280 x 720 37,5 1080p60 1920 x 1080 67,5 1080p50 1920 x 1080 56,25 ViewSonic Pro8200... - Seite 46 1920 x 1080 33,8 1080i 1920 x 1080 28,1 720p 1280 x 720 720p 1280 x 720 37,5 576p 720 x 576 31,3 576i 720 x 576 15,6 480p 720 x 480 31,5 480i 720 x 480 15,8 ViewSonic Pro8200...
-
Seite 47: Problemlösung
Überschreiten Sie die Fernbedienungsreichweite nicht. Richten Sie die Fernbedienung auf die Projektionsfläche oder auf den Fernbedienungssensor an der Vorder- und Rückseite des Projektors. Halten Sie die Fernbedienung so, dass sie möglichst direkt von vorn oder hinten auf den Projektor zeigt, nicht seitlich. ViewSonic Pro8200... -
Seite 48: Rs-232-Befehle Und Konfiguration
Paritätsprüfung Keine Stoppbit 1 Bit Flusskontrolle Keine Einschalten / Ausschalten EINSHALTEN BE,EF,10,05,00,C6,FF,11,11,01,00,01,00 AUSSCHALTEN BE,EF,02,06,00,6D,D2,34,00,00,00,00,00 QUELLENAUSWAHL COMPUTER 1 BE,EF,02,06,00,BC,D3,35,00,00,00,00,00 COMPUTER 2 BE,EF,02,06,00,8F,D3,36,00,00,00,00,00 COMPONENT BE,EF,02,06,00,5E,D2,37,00,00,00,00,00 COMPOSITE BE,EF,02,06,00,A1,D2,38,00,00,00,00,00 S-VIDEO BE,EF,02,06,00,70,D3,39,00,00,00,00,00 HDMI 1 BE,EF,02,06,00,43,D3,3A,00,00,00,00,0 HDMI 2 BE,EF,02,06,00,92,D2,3B,00,00,00,00,00 SCHNELLTASTE MENÜ BE,EF,02,06,00,C8,D7,01,00,00,00,00,00 AUFWÄRTS BE,EF,02,06,00,FB,D7,02,00,00,00,00,0 ViewSonic Pro8200... - Seite 49 BE,EF,02,06,00,7F,D6,06,00,00,00,00,00 SONSTIGE FUNKTIONEN DCR EIN BE,EF,02,06,00,EA,D8,43,00,00,00,00,00 DCR AUS BE,EF,02,06,00,5D,D9,44,00,00,00,00,00 ÖKO EIN BE,EF,02,06,00,8C,D8,45,00,00,00,00,0 ÖKO AUS BE,EF,02,06,00,BF,D8,46,00,00,00,00,00 LAUSTÄRKE ERHÖHEN BE,EF,02,06,00,6E,D9,47,00,00,00,00,00 LAUSTÄRKE VERRINGERN BE,EF,02,06,00,91,D9,48,00,00,00,00,00 TRAPEZKORREKTUR ERHÖHEN BE,EF,02,06,00,40,D8,49,00,00,00,00,00 TRAPEZKORREKTUR VERRINGERN BE,EF,02,06,00,73,D8,4A,00,00,00,00,00 RÜCKSETZUNG AUF DIE BE,EF,02,06,00,A2,D9,4B,00,00,00,00,00 WERKSEINSTELLUNGEN LAMPENBETRIEBSZEIGHT BE,EF,02,06,00,15,D8,4C,00,00,00,00,00 RÜCKSETZEN FILTERBETRIEBSZEIT BE,EF,02,06,00,C4,D9,4D,00,00,00,00,00 RÜCKSETZEN ViewSonic Pro8200...
-
Seite 50: Ir-Steuercode
IR-Steuercode Systemcode: 83F4 Format: NEC HDMI1 HDMI2 Compo Video Swap Default ViewSonic Pro8200... -
Seite 51: Kundendienst
Kundendienst wenden sich an Ihren Händler. HINWEIS: Sie benötigen die Seriennummer des Produkts. Land/Region Website Telefone E-mail www.viewsoniceurope. service_de@viewsoniceurope. Deutschland www.viewsoniceurope.com/de/ com/de/support/call-desk/ www.viewsoniceurope.com/ www.viewsoniceurope. Österreich service_at@viewsoniceurope.com aus/ com/aus/support/call-desk/ www.viewsoniceurope. Schweiz www.viewsoniceurope.com/ service_ch@viewsoniceurope. com/chde/support/call- (Deutsch) chde/ desk/ Pro8200... -
Seite 52: Eingeschränkte Garantie
Bei Produkten, deren Seriennummer unkenntlich gemacht, geändert oder entfernt wurde. Produkt beiliegenden Anweisungen. Personen. Durch den Transport verursachte Schäden am Produkt. d. Abbau oder Aufstellen des Produkts. entsprechen. wird. Kosten für den Abbau, den Aufbau und die Einrichtung durch den Kundendienst. Pro8200... - Seite 53 Garantieansprüche, einschliesslich der impliziten Garantie Ausschluss von Schadensersatzansprüchen: Die Haftung von viewsonic ist auf die Kosten für die Reparatur oder den Ersatz des Produkts Sachschäden, die durch Produktfehler verursacht wurden, Schäden durch Hindernisse, Auswirkung nationaler Gesetze: Diese Garantie gibt Ihnen bestimmte Rechte.
