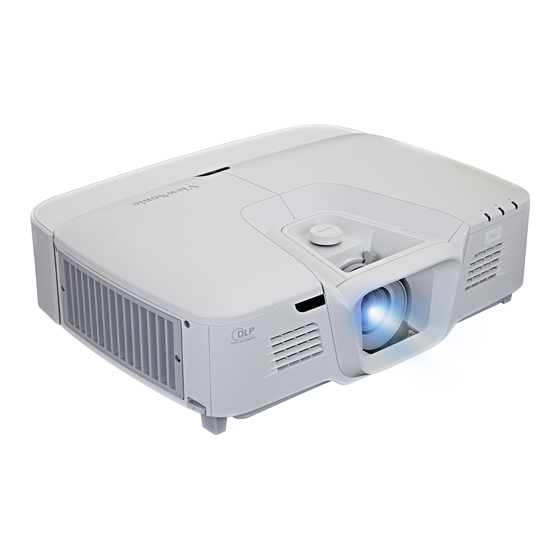

- Seite 1 Pro8510L/Pro8520WL/Pro8530HDL/ Pro8800WUL DLP Projektor Bedienungsanleitung Modell Nr. VS16369/VS16370/ VS16371/VS16372...
-
Seite 2: Informationen Zur Einhaltung Von Normen Und Bestimmungen
Informationen zur Einhaltung von Normen und Bestimmungen FCC Erklärung Dieses Gerät erfüllt die Anforderungen gemäß Abschnitt 15 der FCC Bestimmungen. Für den Betrieb sind folgende Bedingungen zu beachten: (1) das Gerät darf keine schädlichen Interferenzen erzeugen und muss (2) empfangene Interferenzen aufne- hmen, obwohl diese zu Betriebsstörungen führen können. - Seite 3 Wichtige Sicherheitshinweise Lesen Sie diese Hinweise. Bewahren Sie diese Hinweise auf. Beachten Sie alle Warnungen. Folgen Sie allen Anweisungen Verwenden Sie dieses Gerät nicht in der Nähe von Wasser. Mit einem weichen, trockenen Tuch reinigen. Nicht die Lüftungsschlitze blockieren. Das Gerät gemäß den Herstelleran- weisungen installieren.
-
Seite 4: Erklärung Zur Rohs2 Konformität
Erklärung zur RoHS2 Konformität Dieses Produkt wurde gemäß den Anforderungen der EG-Richtlinie 2011/65/EU zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS2-Richtlinie) entworfen und hergestellt und hat sich als mit den maximalen Konzentrationswerten, die der europäischen Ausschuss für die technische Anpassung (Technical Adaptation Committee;... -
Seite 5: Produktregistrierung
Microsoft, Windows, Windows NT und das Windows Logo sind registrierte Marken- zeichen der Microsoft Corporation in den Vereinigten Staaten und anderen Ländern. ViewSonic, das Drei Vögel Logo, OnView, ViewMatch und ViewMeter sind registri- erte Markenzeichen der ViewSonic Corporation. VESA ist ein registriertes Markenzeichen der Video Electronics Standards Associa- tion. -
Seite 6: Inhaltsverzeichnis
Inhalt Wichtige Ausblenden des Bildes....... 42 Sperren der Bedientasten ....42 Sicherheitshinweise ..2 Erstellen eines eigenen Startbildes ..42 Einleitung......5 Verwendung des Projektors an hohen Orten ........43 Leistungsmerkmale ......5 Verwendung der CEC-Funktion..43 Lieferumfang........5 Verwendung der 3D-Funktionen ..44 Bedienelemente und Funktionen.. -
Seite 7: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Der Projektor wurde so entwickelt und getestet, dass er die neuesten Normen für Sicherheit bei Geräten der Informationstechnologie erfüllt. Um die Sicherheit dieses Produktes zu gewährleisten, müssen Sie jedoch die in diesem Handbuch und auf dem Produkt vermerkten Anweisungen befolgen. - Seite 8 - Orte mit sehr hohen Temperaturen, z. B. in Kraftfahrzeugen mit verschlossenen Fenstern und Türen. - Orte mit sehr hoher Luftfeuchtigkeit oder hoher Konzentration von Staub und Zigarettenrauch. Hierdurch können optische Bauteile verunreinigt, die Nutzungsdauer des Projektors verringert und das Bild verdunkelt werden. - Orte in der Nähe von Feuermeldern - Orte mit Temperaturen über 40°C / 104°F - Orte in einer Höhe von über 3000 m (10000 Fuß).
-
Seite 9: Sicherheitsanweisungen Für Die Deckenmontage Des Projektors
Sicherheitsanweisungen für die Deckenmontage des Projektors Damit der Betrieb des Projektors reibungslos verläuft und Verletzungen an Personen sowie Sachschäden vermieden werden, müssen Sie mit dem folgenden Sicherheitsaspekt vertraut sein. Wenn Sie den Projektor an der Decke befestigen möchten, sollten Sie unbedingt einen gut passenden Deckenmontagesatz verwenden und sicherstellen, dass dieser fachgerecht und sicher installiert wurde. -
Seite 10: Einleitung
Einleitung Leistungsmerkmale Der Projektor vereint optische Hochleistungsprojektion und benutzerfreundliches Design und bietet daher hohe Zuverlässigkeit und optimale Bedienbarkeit. Einige Funktionen könnten an Ihrem Projektor nicht verfügbar sein. Die Leistung könnte je nach Modellausstattung variieren. • Energiesparfunktion zur Verringerung des Stromverbrauchs der Lampe um bis zu 80%, wenn für einen bestimmten Zeitraum kein Eingangssignal entdeckt werden kann •... -
Seite 11: Bedienelemente Und Funktionen
VGA-Component-Adapter (optional) Staubfilter (optional) Bedienelemente und Funktionen Projektor Linsenverstellrad Lampenkontrollleuchte Fokus- und Zoomringe Stromkontrollleuchte Temperaturkontrollleuchte • Enter • Power Führt den im On-Screen Display (OSD)- Schaltet den Projektor in den Menü ausgewählten Menübefehl aus. Standbymodus oder EIN. HDMI/MHL Anschlussanzeige • Leuchtet blau, wenn ein HDMI oder MHL Zeigt die Eckenanp. -
Seite 12: Fernbedienung
Fernbedienung Power Power HDMI COMP VIDEO /MHL Auto Source Sync Enter Menu Exit Mouse PgUp PgDn Blank Pattern Audio Color Mode Mode Mode Wenn Sie die Tasten für die • (Keystone-Tasten) Fernsteuerung der Maus verwenden Dient der manuellen Korrektur von möchten (Page Up, Page Down, Bildverzerrungen, die durch den ), finden Sie unter... - Seite 13 • Mouse • (Meine Schaltfläche) Wechselt zwischen dem Normal- und Ermöglicht Ihnen, einen Direkttaste auf Mausmodus. der Fernbedienung zu bestimmen. Das Funktionselement wird im OSD-Menü PgUp, PgDn, : aktiv nach Drücken ausgewählt. auf Mouse. Auf dem Bildschirm zeigt ein Symbol an, das der Mausmodus aktiviert •...
-
Seite 14: Den Laser Pointer Verwenden
Den LASER Pointer verwenden Der Laserpointer ist ein Hilfsmittel für die professionelle Präsentationstechnik. Aktiviert bei Druck einen farbigen Lichtstrahl. Der Laserstrahl ist sichtbar. Um einen kontinuierlichen Laserstrahl zu erzeugen, muss die Taste Laser gedrückt und gehalten werden. Blicken Sie niemals in das Laserstrahlfenster, und richten Sie den Laserstrahl niemals auf den eigenen Körper oder auf andere Personen. -
Seite 15: Effektive Reichweite Der Fernbedienung
• Drücken Sie zum Rechtsklicken auf • Drücken Sie zum Steuern eines Anzeigeprogramms (auf einem angeschlossenen PC), das auf „Seite nach oben“- und „Seite nach unten“-Befehle reagiert (z. B. Microsoft PowerPoint), auf PgUp/PgDn. • Wenn Sie zum Normalmodus zurückwechseln möchten, drücken Sie erneut auf Mouse oder andere Tasten mit Ausnahme der auf die Maus bezogenen Multifunktionstasten. - Seite 16 • Wenn die Batterien leer sind oder die Fernbedienung für längere Zeit nicht verwendet wird, entfernen Sie die Batterien, um zu verhindern, dass sie auslaufen und die Fernbedienung beschädigen.
-
Seite 17: Aufstellen Des Projektors
Aufstellen des Projektors Auswählen des Standortes Die Raumaufteilung und Ihre persönlichen Vorlieben sind dabei die entscheidenden Kriterien. Beachten Sie bei der Standortwahl außerdem die Größe und Position der Leinwand, die Position einer geeigneten Netzsteckdose sowie den Abstand zwischen Projektor und sonstigen angeschlossenen Geräten. Der Projektor kann in einer der folgenden möglichen Positionen installiert werden: Tisch vorne Bei dieser Variante wird der Projektor in Bodennähe... -
Seite 18: Projektionsgrößen
Tisch hinten Bei dieser Variante wird der Projektor in Bodennähe hinter der Leinwand positioniert. Beachten Sie, dass für diese Variante eine spezielle Leinwand für rückwärtige Projektion erforderlich ist. Stellen Sie Tisch hinten im Menü SYSTEM > Projektorposition ein, nachdem Sie den Projektor eingeschaltet haben. - Seite 19 Wenn die native Auflösung des Projektors XGA (1024 x 768) mit einem Projektionsverhältnis von 1,41~2,25 ist 4:3-Bild auf einer 4:3-Leinwand (d) Vertikaler Abstand Leinwandgröße (b) Projektionsabstand [m (Zoll)] (c) Bildhöhe [cm (Zoll)] [Zoll (cm)] [cm (Zoll)] min. max. min. max. (152) (67) (107)
- Seite 20 Für Modelle mit einem nativen Seitenverhältnis von 16:10 • 16:10 Bild auf einer 16:10 Leinwand • 16:10 Bild auf einer 4:3 Leinwand (e): Leinwand (f): Mitte der Objektivlinse Wenn die native Auflösung des Projektors WXGA (1280 x 800) mit einem Projektionsverhältnis von 1,12~1,8 ist 16:10 Bild auf einer 16:10 Leinwand (d) Vertikaler Abstand...
- Seite 21 16:10 Bild auf einer 4:3 Leinwand (d) Vertikaler Abstand Leinwandgröße (b) Projektionsabstand [m (Zoll)] (c) Bildhöhe [cm (Zoll)] [Zoll (cm)] [cm (Zoll)] min. max. min. max. (152) (54) (86) (30) (1,5) (2,3) (178) (63) (100) (35) (1,8) (2,6) (203) (72) (115) (40) (2,0)
- Seite 22 Für Modelle mit einem nativen Seitenverhältnis von 16:9 • 16:9-Bild auf einer 16:9-Leinwand • 16:9-Bild auf einer 4:3-Leinwand (e): Leinwand (f): Mitte der Objektivlinse Wenn die native Auflösung des Projektors 1080p (1920 x 1080) mit einem Projektionsverhältnis von 1,07~1,71 ist 16:9-Bild auf einer 16:9-Leinwand (d) Vertikaler Abstand Leinwandgröße...
-
Seite 23: Projektionslinse Vertikal Verschieben
16:9-Bild auf einer 4:3-Leinwand (d) Vertikaler Abstand Leinwandgröße (b) Projektionsabstand [m (Zoll)] (c) Bildhöhe [cm (Zoll)] [Zoll (cm)] [cm (Zoll)] min. max. min. max. (152) (51) (82) (27) (2,0) 10,3 (4,1) (178) (60) (96) (32) (2,4) 12,0 (4,7) (203) (68) (110) (36) (2,7) -
Seite 24: Verbindungen
Verbindungen Gehen Sie beim Anschließen einer Signalquelle an den Projektor folgendermaßen vor: Schalten Sie alle Geräte aus, bevor Sie mit dem Anschließen beginnen. Verwenden Sie für jede Quelle das passende Kabel. Stellen Sie sicher, dass Sie die Kabel fest angeschlossen haben. Die für die folgenden Anschlussmöglichkeiten benötigten Kabel sind eventuell nicht alle im Lieferumfang dieses Projektors enthalten (siehe „Lieferumfang“... - Seite 25 VGA-Kabel Computer oder Computer Adapterkabel für Component- A/V-Gerät Video zu VGA (D-Sub) Audiokabel Audioeingang oder Computer (für Component Signal) Audiokabel A/V-Gerät VGA-Kabel Computer oder Monitor VGA-DVI-A-Kabel S-Video-Kabel S-Video A/V-Gerät Anschluss Videokabel Videoanschluss A/V-Gerät (für S-Video/Video Signal) Audiokabel Audioeingang A/V-Gerät USB 5V/2A USB Aufladung Ausgang...
-
Seite 26: Anschließen Eines Computers Oder Monitors
(Dieser Anschluss könnte sich im Inneren des MHL Dongle Projektors befinden. Öffnen Sie die Abdeckung oder vor der Nutzung.) HDMI/MHL Anschluss HDMI Dongle MicroUSB Kabel (geteilt mit oberem IR Fernbedienungssensor und eine Trägerfrequenz von 38 KHz wird Fernbedienungskabel unterstützt) IR Ausgang (nur Auslöser) 12V Ausgang Eingeschaltet... -
Seite 27: Anschließen Eines Monitors
Bei einigen Notebooks werden externe Videoanschlüsse nicht aktiviert, wenn sie an einen Projektor angeschlossen werden. Mit einer Tastenkombination wie z. B. FN + F3 oder der CRT/LCD-Taste wird die externe Anzeige ein- bzw. ausgeschaltet. Suchen Sie nach einer Funktionstaste mit der Aufschrift Strg CRT/LCD oder einem Monitor-Symbol auf der Tastatur des Notebooks. -
Seite 28: Gute Videoqualität
Unter „Anschließen eines Component-Video-Quellgerätes“ auf Seite 23 erfahren Sie, wie Sie den Projektor an ein Component-Video-Gerät anschließen können. Gute Videoqualität Die S-Video-Methode bietet eine bessere analoge Videoqualität als das standardmäßige Composite-Video. Wenn Ihre Videoquelle sowohl über einen Composite-Video- als auch einen S-Video-Ausgang verfügt, sollten Sie sich für die Verbindung über S-Video entscheiden. -
Seite 29: Anschließen Eines S-Video-Quellgerätes
Videoquelle ausgewählt wurde, prüfen Sie, ob das Gerät, das als Videoquelle dient, eingeschaltet ist und ordnungsgemäß funktioniert. Prüfen Sie auch, ob die Signalkabel ordnungsgemäß angeschlossen wurden. VGA-Component-Adapter (ViewSonic P/N: CB-00008906) Anschließen eines S-Video-Quellgerätes Prüfen Sie, ob das Gerät, das als Videoquelle dienen soll, über einen freien S-Video- Ausgang verfügt: •... -
Seite 30: Wiedergabe Von Ton Über Den Projektor
Wiedergabe von Ton über den Projektor Sie können während einer Präsentation den Projektorlautsprecher verwenden und zudem separate verstärkte Lautsprecher an die AUDIO OUT Buchse des Projektors anschließen. Sie können auch ein Mikrofon verwenden, um Ton über den Lautsprecher des Projektors auszugeben, wenn das STANDARD >... -
Seite 31: Verwendung Der Kabeldurchlassabdeckung
Verwendung der Kabeldurchlassabdeckung Die Kabeldurchlassabdeckung hilft Ihnen beim Verdecken und Verlegen der Kabel, die an der Rückseite des Projektors angeschlossen sind. Dies ist besonders dann hilfreich, wenn der Projektor an der Decke oder Wand montiert ist. Stellen Sie sicher, dass die Kabel richtig mit dem Projektor verbunden sind. -
Seite 32: Bedienung
Bedienung Einschalten des Projektors Verbinden Sie das Netzkabel mit dem Projektor und mit der Steckdose. Schalten Sie die Netzsteckdose ein (sofern ein entsprechender Schalter vorhanden ist). Entfernen Sie die Schutzkappe (Falls verfügbar). Drücken Sie auf Power, um den Projektor zu starten. -
Seite 33: Verwendung Der Menüs
Verwendung der Menüs Der Projektor ist mit On-Screen Display (OSD)-Menüs ausgestattet, über die Sie verschiedene Anpassungen und Einstellungen vornehmen können. Die folgenden OSD-Bildschirmabbildungen dienen lediglich zur Veranschaulichung und können sich vom tatsächlichen Bildschirm unterscheiden. Es folgt ein Überblick über das OSD-Menü. Hauptmenüsymbol Markierung Status... -
Seite 34: Verwendung Der Passwortfunktion
Verwendung der Passwortfunktion Aus Sicherheitsgründen und zur Verhinderung unberechtigter Nutzung besitzt der Projektor eine Funktion für Passwortschutz. Das Passwort kann im On-Screen Display (OSD)-Menü festgelegt werden. Detaillierte Informationen zur Bedienung des OSD-Menüs finden Sie unter „Verwendung der Menüs“ auf Seite Es ist sehr unpraktisch, wenn Sie die Passwortfunktion aktivieren und anschließend das Passwort vergessen. -
Seite 35: Einleitung Eines Passwortrückrufes
Einleitung eines Passwortrückrufes Drücken Sie 3 Sekunden lang auf der Fernbedienung auf Auto Sync. Auf dem Display des Projektors wird eine kodierte Nummer angezeigt. Notieren Sie die Nummer und schalten Sie den Projektor aus. Wenden Sie sich an ein Servicecenter vor Ort, um die Nummer zu dekodieren. -
Seite 36: Wechseln Des Eingangssignals
• Wenn das Passwort nicht richtig ist, wird die Passwort-Fehlermeldung 5 Sekunden lang angezeigt. Anschließend wird die Meldung „PASSWORT EINGEBEN“ angezeigt, damit Sie es erneut versuchen können. Sie können auf Exit drücken, um abzubrechen, oder es mit einem anderen Passwort versuchen. Beachten Sie, dass die Passwort-Funktion zwar deaktiviert ist, Sie das alte Passwort jedoch für den Fall bereithalten sollten, dass Sie die Passwort-Funktion durch Eingabe des alten Passwortes wieder reaktivieren müssen. -
Seite 37: Einstellen Des Projizierten Bildes
Die Informationen zur aktuellen Quelle werden 3 Sekunden lang in der linken oberen Ecke des Bildschirmes angezeigt. Während Automatische Einstellung aktiv ist, wird das ViewSonic Logo angezeigt. Diese Funktion steht nur zur Verfügung, wenn PC D-Sub Eingangssignal (analoges RGB) ausgewählt ist. -
Seite 38: Feinabstimmung Der Bildschärfe
Feinabstimmung der Bildschärfe Stellen Sie die gewünschte Bildgröße Stellen Sie bei Bedarf durch Drehen des mit dem Zoomrad ein. Fokusrings die Bildschärfe ein. Korrektur der Schrägprojektion Bei einer Schrägprojektion sieht das projizierte Bild aufgrund einer gewinkelten Projektion wie ein Trapez aus. Um dies zu korrigieren, können Sie neben der Höheneinstellung des Projektors auch einen der folgenden manuellen Schritte durchführen. -
Seite 39: Ecken Anpassen
4 Ecken anpassen Sie können die Form und Größe eines Bildes manuell anpassen, das an allen Seiten ungleichmäßig rechteckig ist. Sie können Folgendes tun, um die Eckenanp. Seite anzuzeigen: i. Drücken Sie auf Enter. ii. Öffnen Sie das OSD-Menü und gehen Sie DISPLAY >... -
Seite 40: Vergrößerung Des Bildes Und Suche Nach Details
Vergrößerung des Bildes und Suche nach Details Wenn Sie mehr Details im projizierten Bild anzeigen möchten, vergrößern Sie das Bild. Verwenden Sie die Richtungspfeiltasten, um im Bild zu navigieren. • Verwendung der Fernbedienung Drücken Sie auf auf der Fernbedienung, um die Zoomleiste anzuzeigen. Drücken Sie wiederholt auf , um das Bild auf die gewünschte Größe zu vergrößern. - Seite 41 16:9: Skaliert ein Bild so, dass es in der Mitte der Leinwand in einem Bildformat von 16:9 projiziert wird. Diese Einstellung eignet sich vor allem für Bilder, die bereits im Format 16:9 vorliegen (z. B. HDTV), da sich bei solchen Bildern keine Änderung des Seitenverhältnisses ergibt.
-
Seite 42: Optimierung Der Bildqualität
Optimierung der Bildqualität Auswahl des Bildmodus Im Projektor sind bereits verschiedene vordefinierte Anwendungsmodi eingestellt, so dass Sie den für Ihre Betriebsumgebung und den Bildtyp Ihres Eingangssignals geeigneten Modus auswählen können. Um einen für Ihre Zwecke geeigneten Betriebsmodus auszuwählen, können Sie einen der folgenden Schritte durchführen. -
Seite 43: Feinabstimmung Der Bildqualität In Den Benutzermodi
Diese Funktion steht nur zur Verfügung, wenn ein Computer-Eingangssignal ausgewählt ist. Feinabstimmung der Bildqualität in den Benutzermodi Entsprechend des ermittelten Signaltyps stehen einige benutzerdefinierbare Funktionen zur Verfügung. Sie können diese Funktionen nach Bedarf anpassen. Einstellung von Helligkeit Rufen Sie das BILD > Helligkeit Menü auf und drücken Sie auf Enter. Je höher der Wert ist, desto heller wird das Bild. -
Seite 44: Gamma-Einstellung Auswählen
Für diese Funktion wird ein neuer Algorithmus für die Farbverarbeitung und Verbesserungen der Systemstufe verwendet, um eine bessere Helligkeit bei gleichzeitig naturgetreueren und lebhafteren Farben im projizierten Bild zu erzielen. Dies ermöglicht eine um 50% stärkere Helligkeit in Mitteltonbildern, die in Videos und Naturszenen häufig vorkommen. -
Seite 45: Einstellen Des Präsentations-Timers
Wenn Sie sich eine Test-Disc mit unterschiedlichen Farbtestmustern zugelegt haben, können Sie die Farbwiedergabe auf Monitoren, Fernsehern, Projektoren usw. testen. Sie können jedes Bild auf der Disc auf die Leinwand projizieren und anschließend zum Menü Farbverwaltung wechseln, um Änderungen vorzunehmen. So ändern Sie die Einstellungen: Öffnen Sie das OSD-Menü... -
Seite 46: Beschreibung
Wählen Sie Auswahl der Präsentations-Timer Seite Erweitert aus. • Verwendung des OSD-Menüs Wechseln Sie zum Menü STANDARD > Präsentations-Timer. Drücken Sie auf Enter, um die Seite Präsentations-Timer anzuzeigen. Markieren Sie Timer-Intervall und legen Sie die Dauer fest, indem Sie auf drücken. -
Seite 47: Ausblenden Des Bildes
Erstellen eines eigenen Startbildes Zusätzlich zur Auswahl des voreingestellten Startbildes des Projektors über das Schwarz, Blau oder ViewSonic Fenster, können Sie ein eigenes Startbild in Form eines Bildes erstellen, das von Ihrem Computer oder einer Videoquelle projiziert wird. Erstellen eines eigenen Startbildes: Projizieren Sie das Bild, das Sie als Startbild verwenden möchten, von einem... -
Seite 48: Verwendung Des Projektors An Hohen Orten
Die Meldung „Bildschirmaufnahme…“ wird angezeigt, während der Projektor das Bild verarbeitet. Bitte warten. Nachdem der Vorgang erfolgreich durchgeführt wurde, sehen Sie die Meldung „Aufnahme erfolgreich“ auf dem Bildschirm. Das aufgenommene Bild wird als Bildschirmaufn. gespeichert und als Ihr aktuelles Startbild eingestellt. Im unwahrscheinlichen Fall, dass die Aufnahme fehlschlägt, verwenden Sie bitte ein anderes Zielbild. -
Seite 49: Verwendung Der 3D-Funktionen
Je nach angeschlossenem Gerät könnte die CEC-Funktion möglicherweise nicht funktionieren. Verwendung der 3D-Funktionen Dieser Projektor besitzt eine 3D-Funktion, mit welcher Sie Filme, Videos und Sportsendungen auf noch realistischere Weise in 3D genießen können. In den angezeigten Bildern wird eine deutliche Tiefenwirkung erzeugt. Zum Ansehen dieser 3D-Bilder müssen Sie eine besondere 3D-Brille tragen. -
Seite 50: Konfigurierung Der Lan-Steuerungseinstellungen
Konfigurierung der LAN-Steuerungseinstellungen Wenn Sie sich in einem DHCP-Umfeld befinden: Schließen Sie das eine Ende des RJ45-Kabels an die RJ45 LAN-Eingangsbuchse des Projektors und das andere Ende an den RJ45-Anschluss an. Öffnen Sie das OSD-Menü und gehen Sie zum Menü ERWEITERT > LAN-Steuerungseinstellungen. -
Seite 51: Steuern Des Projektors Aus Der Ferne Über Einen Webbrowser
Steuern des Projektors aus der Ferne über einen Webbrowser Nachdem Sie die IP-Adresse für den Projektor erfahren haben und wenn dieser eingeschaltet ist oder sich im Standbymodus befindet, können Sie ihn von einem Computer aus steuern, der an dasselbe Netz angeschlossen ist. Wenn Sie Microsoft Internet Explorer verwenden, stellen Sie sicher, dass es sich um Version 7.0 oder höher handelt. - Seite 52 Wenn der Projektor mit einem Netzwerk verbunden ist, welches das Simple Mail Transfer Protocol (SMTP) unterstützt, können Sie es konfigurieren, um Sie zu bei wichtigen Ereignissen via E-Mail zu alarmieren. Auf der Seite Crestron (e-Control) wird die Crestron e-Control-Bedienoberfläche angezeigt. Siehe „Über Crestron e-Control®“...
-
Seite 53: Eingabelänge
Achten Sie bitte auf die maximale Eingabelänge (einschließlich Leerstellen und Satzzeichen) in der folgenden Liste: Maximale Anzahl Kategorieelement Eingabelänge von Zeichen DHCP/Manual (keine Angaben) (DHCP/Manuell) IP Address (IP-Adresse) XXX.XXX.XXX.XXX Subnet Mask XXX.XXX.XXX.XXX (Subnet-Maske) Network (Netzwerk) Gateway XXX.XXX.XXX.XXX DNS Server XXX.XXX.XXX.XXX (DNS-Server) AMX device discovery Network Settings... -
Seite 54: Über Crestron E-Control
® Über Crestron e-Control ® Auf der Seite Crestron e-Control finden Sie eine Vielzahl virtueller Tasten, mit denen Sie den Projektor steuern und die projizierten Bilder anpassen können. Sie können auf drücken, um weitere Tasten anzuzeigen. i. Diese Tasten haben die gleiche Funktion wie die des OSD-Menüs und die auf der Fernbedienung. - Seite 55 i. Die Auswahl wird nur für das Crestron-Steuersystem verwendet. Erkundigen Sie sich bei Creston oder lesen Sie das Handbuch, um Informationen über das Setup zu erhalten. ii. Sie können den Projektor benennen und seinen Ort und die für ihn verantwortliche Person notieren. iii.
- Seite 56 Auf der Infoseite werden Informationen über den Projektor und sein Status angezeigt. Drücken Sie auf Exit (Beenden), um zur Seite für die Fernbedienung über ein Netzwerk zurückzuwechseln. Nachdem Sie auf die Taste „Contact IT Help“ (IT-Hilfe kontaktieren) gedrückt haben, wird das Fenster HELPDESK oben rechts geöffnet. Sie können dann Nachrichten an die Administratoren/Benutzer der RoomView™-Software senden, welche mit demselben LAN verbunden sind.
-
Seite 57: Formate Pjlink™, Snmp, Amx Und Xpanel Unterstützt
Formate PJLink™, SNMP, AMX und Xpanel unterstützt Dieser Projektor ist mit PJLink™, SNMP V.1, AMX und Xpanel V1.10 konform. Einzelheiten zur Steuerung und Verwaltung des Projektors finden Sie in den entsprechenden Handbüchern bzw. Webseiten. Verwendung des Projektors im Standbymodus Einige der Projektorfunktionen stehen im Standbymodus (angeschlossen, aber nicht eingeschaltet) zur Verfügung. -
Seite 58: Die Lautstärke Des Mikrofons Anpassen
Falls verfügbar, können Sie auf der Fernbedienung auf drücken, um die Lautstärke des Projektors einzustellen. Anpassen de Audio In 2 Einstellung Öffnen Sie das OSD-Menü und wechseln Sie zum Menü STANDARD > Audioeinstellungen > Audio In 2. Drücken Sie auf , um die Audioeingangsquelle für den AUDIO IN 2/MIC Port festzulegen. -
Seite 59: Ausschalten Des Projektors
Ausschalten des Projektors Drücken Sie auf Power. Es wird eine Bestätigungsmeldung eingeblendet. Wenn Sie die Meldung nicht innerhalb einiger Sekunden bestätigen, wird sie wieder ausgeblendet. Drücken Sie erneut auf Power. Nachdem der Kühlvorgang beendet wurde, ertönt ein „Strom-Aus-Signalton“. Trennen Sie das Netzkabel von der Netzsteckdose, wenn Sie beabsichtigen, den Projektor über einen längeren Zeitraum nicht zu verwenden. -
Seite 60: Menübedienung
Menübedienung Menüsystem Beachten Sie, dass die on-screen display (OSD)-Menüs je nach ausgewähltem Signaltyp variieren. Die Menüoptionen stehen zur Verfügung, wenn der Projektor mindestens ein gültiges Signal erkennt. Wenn kein Gerät an den Projektor angeschlossen ist oder kein Signal erkannt wird, ist nur begrenzter Zugriff auf Menüoptionen möglich. Hauptmenü... - Seite 61 Immer/1 min/2 min/3 min Oben links/Unten links/ Timer Position Präsentations- Oben rechts/Unten rechts Timer Timer-Zählmethode Runterzählen/Raufzählen STANDARD Erinnerungs-Signalton Ein/Aus Zählen beginnen/Aus Aus/Testkarte/Notizblock / Muster Weltkarte/Notenlinien/ Trellisdiagramm Deaktiviert/5 min/10 min/ Timer 15 min/20 min/25 min/ 30 min Meldung Ein/Aus Schwarz/Blau/ViewSonic/ Startbild Bildschirmaufn./Aus Bildschirmaufn.
- Seite 62 Hauptmenü Untermenü Optionen Auto/Projektion (Projektorposition)/ Menüposition/Farbtemperatur/Helligkeit/ Meine Kontrast/3D-Einstellungen/Bildschirmfarbe/ STANDARD Schaltfläche Startbild/Meldung/Schnelle Auto-Suche/CEC/ DCR/Verd. Untertitel/Energiesparen/Einfrieren/ INFORMATIONEN/Bildformat/Ausgesch. 3D-Brille DLP/3D VESA Auto/Aus/Frame Sequential/Frame- 3D-Synchronisierung 3D-Einstellungen Packing/Oben-Unten/ Seite-an-Seite 3D-Synchronisierung Deaktiviert/Umkehren umkehren HDMI-Format Auto/RGB/YUV HDMI- Auto/Verbessert/ Einstellungen HDMI-Bereich Normal LAN- DHCP EIN/Statische IP Steuerungseinstellungen IP-Adresse von Projektor Subnet-Maske LAN-Steuerungs- einstellungen...
- Seite 63 Hauptmenü Untermenü Optionen Mehrsprachiges OSD- Sprache Menü Auswahl Tisch vorne/Tisch Projektorposition hinten/Decke hinten/ Decke vorne 5 s/10 s/15 s/20 s/25 s/ Menü-Anzeigezeit 30 s Menüeinstellungen Mitte/Oben links/Oben 6. SYSTEM Menüposition rechts/Unten links/ Unten rechts Höhenmodus Ein/Aus Schnelle Auto-Suche Aus/Ein Passwort ändern Sicherheitseinstell.
-
Seite 64: Beschreibung Für Jedes Menü
Beschreibung für jedes Menü Funktion Beschreibung Siehe „Verwendung von Bildschirmfarbe“ auf Seite 37 für Bildschirmfarbe weitere Einzelheiten. Siehe „Auswahl des Bildformats“ auf Seite 35 für weitere Bildformat Einzelheiten. Siehe „Korrektur der Schrägprojektion“ auf Seite 33 für Schrägposition weitere Einzelheiten. Siehe „4 Ecken anpassen“... - Seite 65 Funktion Beschreibung Siehe „Auswahl des Bildmodus“ auf Seite 37 für weitere Farbmodus Einzelheiten. Siehe „Einstellung von Helligkeit“ auf Seite 38 für weitere Helligkeit Einzelheiten. Siehe „Einstellung von Kontrast“ auf Seite 38 für weitere Kontrast Einzelheiten. Siehe „Auswahl einer Farbtemperatur“ auf Seite 39 Farbtemperatur „Bevorzugte Farbtemperatur einstellen“...
- Seite 66 Funktion Beschreibung Computer Die Auswahl von Aktivieren ermöglicht dem Projektor sich automatisch einzuschalten, wenn das VGA Signal über das VGA Kabel geführt wird. Gerät autom. Siehe „Verwendung der CEC-Funktion“ auf Seite 43 für einschalten weitere Einzelheiten. Direkt Strom Ein Die Auswahl von Ein ermöglicht die automatische Einschaltung des Projektors, sobald dieser über das Netzkabel mit Strom versorgt wird.
- Seite 67 Funktion Beschreibung Audioeinstellun- Siehe „Einstellung des Tons“ auf Seite 52 für weitere Einzelheiten. Präsentations- Siehe „Einstellen des Präsentations-Timers“ auf Seite 40 für weitere Einzelheiten. Timer Der Projektor kann mehrere Testmuster anzeigen. Dies hilft Ihnen bei der Einstellung der Bildgröße und der Bildschärfe, Muster so dass Sie sicherstellen können, dass das projizierte Bild nicht verzerrt erscheint.
- Seite 68 Funktion Beschreibung Filtereinstellun- Siehe „Verwendung des Staubfilters (optionales Zubehör)“ auf Seite 66 für weitere Einzelheiten. Aktiviert oder deaktiviert die DCR (Dynamic Contrast Ratio)-Funktion. Wenn Sie Ein auswählen, wird die Funktion aktiviert und der Projektor wechselt den Lampenmodus automatisch zwischen Normal- und Sparmodus, je nach entdecktem Eingangsbild.
- Seite 69 Funktion Beschreibung Legt die Sprache des On-Screen Display (OSD)-Menüs Sprache fest. Siehe „Verwendung der Menüs“ auf Seite 28 für weitere Einzelheiten. Siehe „Auswählen des Standortes“ auf Seite 12 für Projektorposition weitere Einzelheiten. Menü-Anzeigezeit Legt fest, für wie lange das OSD-Menü nach der letzten Tastenbetätigung aktiviert bleibt.
-
Seite 70: Wartung
Wartung Pflege des Projektors Sie müssen das Objektiv bzw. den Filter (optionales Zubehör) regelmäßig reinigen. Entfernen Sie keine Bauteile des Projektors. Kontaktieren Sie Ihren Händler, wenn ein Teil des Projektors ausgetauscht werden muss. Reinigung der Objektivlinse Reinigen Sie die Projektionslinse von Staub oder anderen Verschmutzungen. •... -
Seite 71: Verwendung Des Staubfilters (Optionales Zubehör)
Verwendung des Staubfilters (optionales Zubehör) ACHTUNG • Es wird empfohlen, dass der Staubfilter alle 100 Stunden nach der Installation des Staubfilters gereinigt wird. • Schalten Sie den Projektor aus und trennen Sie ihn von der Stromversorgung, bevor Sie den Filter installieren oder entfernen. •... -
Seite 72: Lampeninformationen
Setzen Sie den Staubfilter wieder auf. Den Filter-Timer zurücksetzen Öffnen Sie das OSD-Menü und wechseln Sie zum ERWEITERT > Filtereinstellungen Menü. Drücken Sie auf Enter. Es wird dann die Seite Filtereinstellungen angezeigt. Markieren Sie Filterstunden zurücksetzen und drücken Sie auf Enter. Eine Warnmeldung wird angezeigt, in der Sie gefragt werden, ob Sie den Filter-Timer zurücksetzen möchten. -
Seite 73: Lampenbetriebszeit Verlängern
Lampenbetriebszeit verlängern Die Projektionslampe ist ein Verschleißteil. Um die Lampenbetriebsdauer nach Möglichkeit zu verlängern, können Sie folgende Einstellungen im OSD-Menü vornehmen. Einstellung Lampenmodus Im Modus Eco ist die Geräuschemission vermindert, und die Leistungsaufnahme ist um 20% geringer. Bei Auswahl des Modus Eco wird die Lichtstärke reduziert, und die projizierten Bilder erscheinen dunkler. -
Seite 74: Zeit Des Lampenaustausches
Zeit des Lampenaustausches Bitte installieren Sie eine neue Lampe oder wenden Sie sich an Ihren Händler, wenn LAMP (Kontrollleuchte) aufleuchtet. Eine verbrauchte Lampe kann zu einer Fehlfunktion des Projektors führen und in manchen Fällen sogar explodieren. ACHTUNG Die LAMP (Kontrollleuchte) und Temperaturkontrollleuchte leuchten auf, wenn die Lampe zu heiß... - Seite 75 Signalleuchten Signalleuchte Status und Beschreibung Betriebsanzeigen Blau Standby-Modus Blinkend Einschalten Blau Normaler Betrieb Blau Blau Normale Abkühlung beim Ausschalten (3 Sek.) Blinkend Herunterladend Burn-in aus Blau Blau Blau Lampenanzeigen Blau Erste Lampe-Fehler beim Abkühlen (60 Sek.) Blinkend Lampenfehler im normalen Betrieb (30 Sek.) CW Start fehlgeschlagen (30 Sek.) Blau Temperaturanzeigen...
-
Seite 76: Fehleranalyse
Fehleranalyse Der Projektor lässt sich nicht einschalten. Ursache Lösung Stecken Sie das Netzkabel in den Netzanschluss am Über das Netzkabel wird kein Strom Projektor und in die Steckdose. Wenn die Steckdose zugeführt. über einen Schalter verfügt, stellen Sie sicher, dass sie eingeschaltet ist. -
Seite 77: Technische Daten
Technische Daten Abmessungen 469,5 mm (B) x 139,8 mm (H) x 316,24 mm (T) (inklusive Auswölbungen) FOCUS ZOOM 316,24 469,5 139,8 Deckenmontage Schrauben für Deckenmontage: M4 x 8 (Max. L = 8 mm) 3.50 286.20 Einheit: mm 291.20... -
Seite 78: Ir-Steuerungstabelle
IR-Steuerungstabelle Taste Format Byte1 Byte2 Byte3 Byte4 PgDn PgUp Blank Auto sync Oben Unten Nach links Rechts Color Mode Stumm Enter Gerät EIN Präsentations-Timer Exit Eco Mode Menu Mouse Maus links Maus rechts Source Pattern Eigene Taste HDMI Volume+ Volume- Vergrößern Bildformat Video... -
Seite 79: Rs232-Befehlstabelle
Adresscode Code 1 83F4 Code 2 93F4 Code 3 A3F4 Code 4 B3F4 Code 5 C3F4 Code 6 D3F4 Code 7 E3F4 Code 8 F3F4 RS232-Befehlstabelle <Polzuweisung für diese beiden Enden> Beschreibung Beschreibung RTSZ CTSZ <Schnittstelle> RS-232-Protokoll Baudrate 115200 bit/s (Standard) Datenlänge 8 Bit Paritätskontrolle... - Seite 80 Startbild blau 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x01 0x68 Startbild 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x02 0x69 Schreiben ViewSonic Startbild Startbild Bildschirmauf- 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x0A 0x03 0x6A nahme...
- Seite 81 Meldung Aus 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x27 0x00 0x84 Schreiben Meldung Ein 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x27 0x01 0x85 Meldung 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x27 Lesen Meldung Status 0x85 Tisch vorne 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x00 0x00 0x5E Tisch hinten...
- Seite 82 Seitenverhältnis 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x00 0x62 Automatisch Bildformat 4:3 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x02 0x64 Bildformat 16:9 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x03 0x65 Bildformat 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x04 0x04 0x66 16:10 Schreiben Bildformat...
- Seite 83 Verringern 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0A 0x00 0x68 Schreiben Schrägpo- Erhöhen 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x0A 0x01 0x69 sition - Vertikal Schrägposition 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x0A Lesen Status 0x69 Verringern 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x31 0x00 0x8E...
- Seite 84 Schwächerer 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x13 0x00 0x71 Zuwachs Schreiben Stärkerer Zunahme 0x06 0x14 0x00 0x04 0x00 0x34 0x12 0x13 0x01 0x72 Zuwachs 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x12 0x13 Lesen Zunahme 0x72 Standbild ein 0x06 0x14 0x00 0x04 0x00 0x34 0x13 0x00 0x01 0x60 Schreiben Standbild aus...
- Seite 85 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x00 0x61 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x01 0x62 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x02 0x63 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x03 0x64 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x04 0x65 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x05 0x66 0x06 0x14 0x00 0x04 0x00 0x34 0x15 0x00 0x06 0x67...
- Seite 86 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x00 0x85 Schreiben 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x01 0x86 HDMI Format Auto 0x06 0x14 0x00 0x04 0x00 0x34 0x11 0x28 0x02 0x87 HDMI 0x07 0x14 0x00 0x05 0x00 0x34 0x00 0x00 0x11 0x28 Lesen Formatstatus 0x86...
- Seite 87 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x00 Code 1 0xA0 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x01 Code 2 0xA1 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x02 Code 3 0xA2 0x06 0x14 0x00 0x04 0x00 0x34 0x0C 0x48 0x03 Code 4 0xA3 Schreiben...
- Seite 88 Menü 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0F 0x61 Beenden 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x13 0x65 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0B Oben 0x5D 0x02 0x14 0x00 0x04 0x00 0x34 0x02 0x04 0x0C Unten 0x5E Fernbedie-...
-
Seite 89: Timingtabelle
Timingtabelle Analog RGB Signal Auflösung (Punkte) Bildformat Bildwiederholfrequenz (Hz) 640 x 480 60/72/75/85 SVGA 800 x 600 60/72/75/85 1024 x 768 60/70/75/85 1152 x 864 1280 x 768 15:9 WXGA 1280 x 800 16:10 60/75/85 1360 x 768 16:9 Quad-VGA 1280 x 960 60/85 SXGA... - Seite 90 HDMI Bildwiederholfrequenz Signal Auflösung (Punkte) Bildformat (Hz) 640 x 480 SVGA 800 x 600 1024 x 768 1280 x 768 15:9 WXGA 1280 x 800 16:10 1360 x 768 16:9 Quad-VGA 1280 x 960 SXGA 1280 x 1024 SXGA+ 1400 x 1050 WXGA+ 1440 x 900 16:10...
- Seite 91 3D (HDMI Signal enthalten) Bildwiederholfrequenz Signal Auflösung (Punkte) Bildformat (Hz) SVGA 800 x 600 60* / 120** 1024 x 768 60* / 120** 1280 x 720 16:9 60* / 120** WXGA 1280 x 800 16:9 60* / 120** für Videosignal Bildwiederholfrequenz Signal Auflösung (Punkte)
-
Seite 92: Component-Video
Component-Video Bildwiederholfrequenz Signal Auflösung (Punkte) Bildformat (Hz) HDTV (1080p) 1920 x 1080 16:9 50 / 60 HDTV (1080i) 1920 x 1080 16:9 50 / 60 HDTV (720p) 1280 x 720 16:9 50 / 60 SDTV (480p) 720 x 480 4:3 / 16:9 SDTV (576p) 720 x 576 4:3 / 16:9... -
Seite 93: Technische Daten Des Projektors
Technische Daten des Projektors Alle Daten können ohne Bekanntmachung geändert werden. In Ihrer Region sind nicht alle Modelle verfügbar. Modellname Pro8510L Pro8520WL Pro8530HDL Pro8800WUL Produktspezifikation Auflösung 0,55" XGA 0,65" WXGA 0,65" 1080p 0,67" WUXGA (1024 x 768) (1280 x 800) -
Seite 94: Umgebungsbedingungen
Umgebungsbedingungen Betriebstemperatur 0°C–40°C auf Meereshöhe Betriebshöhe 0–1499 m bei 5°C–35°C 1500–3000 m bei 5°C–25°C (mit Höhenmodus eingeschaltet) Relative Luftfeuchtigkeit bei 10%–90% (nicht kondensierend) Betrieb... -
Seite 95: Informationen Zum Urheberrecht
Copyright Copyright 2016. Alle Rechte vorbehalten. Dieses Handbuch darf ohne vorherige schriftliche Genehmigung durch die ViewSonic Corporation weder ganz noch auszugsweise und in keiner Form und mit keinem Hilfsmittel, weder elektronisch noch mechanisch, magnetisch, optisch, chemisch, von Hand oder auf sonstige Weise, aufgezeichnet, kopiert, übertragen, abgeschrieben, in Datenabrufsystemen gespeichert oder in andere Sprachen... -
Seite 96: Kundendienst
Kundendienst Für technische Unterstützung und Produktservice schauen Sie in die nachstehende Tabelle oder wenden sich an Ihren Händler. HINWEIS: Sie benötigen die Seriennummer des Produkts. Land/Region Website Telefone E-mail www.viewsoniceurope.com/ www.viewsoniceurope.com/ service_deu@ Deutschland de/support/call-desk/ viewsoniceurope.com www.viewsoniceurope.com/ www.viewsoniceurope.com/ service_at@viewsoniceurope. Österreich de/support/call-desk/ www.viewsoniceurope.com/ www.viewsoniceurope.com/ service_ch@... -
Seite 97: Eingeschränkte Garantie
Produkt beiliegenden Anweisungen. c. Betrieb des Produktes zu anderen als den normalen vorgesehenen Zwecken oder außerhalb der normalen Betriebsbedingungen. d. Reparatur oder der Versuch einer Reparatur durch nicht von ViewSonic autorisierte Personen. e. Durch den Transport verursachte Schäden am Produkt. - Seite 98 Garantie der Marktgängigkeit und der eignung für einenbestimm- ten Zweck, ausgeschlossen. Ausschluss von Schadensersatzansprüchen: Die Haftung von viewsonic ist auf die Kosten für die Reparatur oder den Ersatz des Produkts beschränkt. Viewsonicübernimmt keine Haftung für: 1. Sachschäden, die durch Produktfehler verursacht wurden, Schäden durch Hinder- nisse, Verlust des Produkts, Zeitverlust,entgangenen Gewinn, entgangene Ge- schäfte, Vertrauensschäden, Störungen von Geschäftsbeziehungen sowie ande-...
