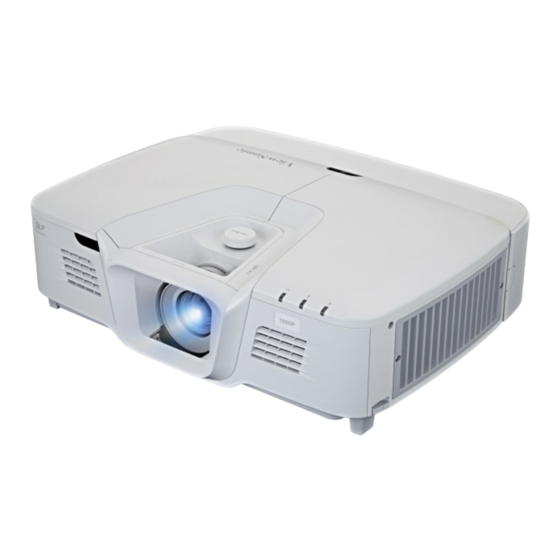

Full-HD, 5200lm
Installationsprojektor
Pro8530HDL
Der Pro8530HDL bietet dank der zentrierten Linse, des geschlossenen Gehäuses und der
verschiedenen Anpassungsmöglichkeiten wie vertikale Linsenverschiebung, 1,6-facher optischer
Zoom, horizontale & vertikale Trapezkorrektur und 4-Ecken-Anpassung die perfekte Lösung für Pro-
AV-Projektionsanforderungen bei Großveranstaltungen. Durch sein „Flex-In"-Design (flexible
Installation) vereint der Pro8530HDL eine intuitive Form mit hoher Flexibilität und einer einfachen
Installation und ist somit der ideale Installationsprojektor. Der Pro8530HDL mit 5200 Lumen und Full-
HD-Auflösung arbeitet mit den Technologien SuperColor™ und SonicExpert® und bietet somit ein
professionelles audiovisuelles Erlebnis. Er verfügt über eine beidseitig öffnende Abdeckung, 4 x
HDMI-Anschlüsse (1 davon MHL) und einen intuitiven PortAll® Bereich, welcher optionale HDBaseT-
Lösungen (preisgünstige Möglichkeit des Transfers von High-Definition-Audio- und Videodaten über
lange Strecken), drahtlose Dongles etc. aufbewahren kann.
Werbung
Verwandte Anleitungen für ViewSonic Pro8530HDL
Inhaltszusammenfassung für ViewSonic Pro8530HDL

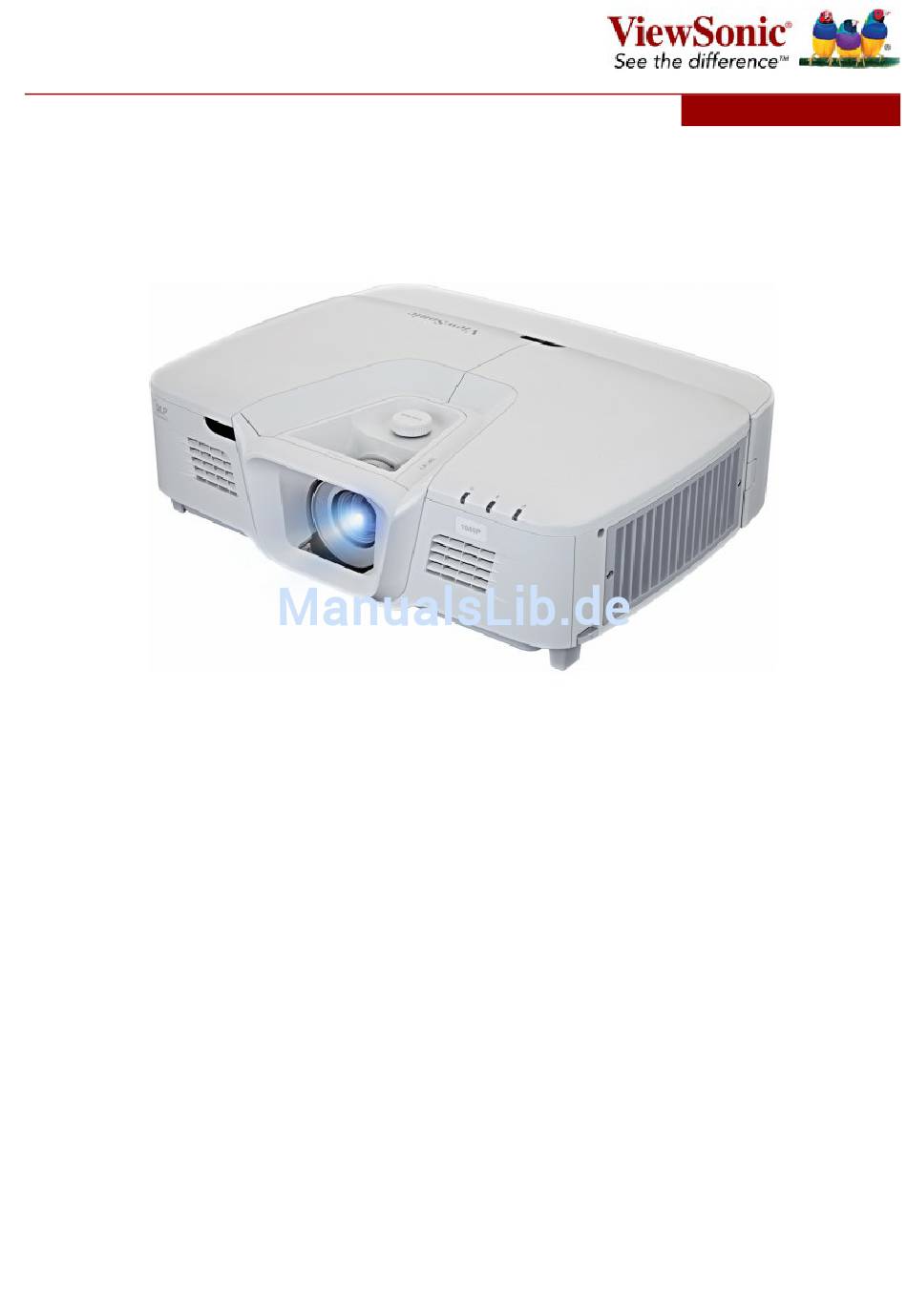

- Seite 1 Full-HD, 5200lm Installationsprojektor Pro8530HDL Der Pro8530HDL bietet dank der zentrierten Linse, des geschlossenen Gehäuses und der verschiedenen Anpassungsmöglichkeiten wie vertikale Linsenverschiebung, 1,6-facher optischer Zoom, horizontale & vertikale Trapezkorrektur und 4-Ecken-Anpassung die perfekte Lösung für Pro- AV-Projektionsanforderungen bei Großveranstaltungen. Durch sein „Flex-In"-Design (flexible Installation) vereint der Pro8530HDL eine intuitive Form mit hoher Flexibilität und einer einfachen Installation und ist somit der ideale Installationsprojektor. Der Pro8530HDL mit 5200 Lumen und Full- HD-Auflösung arbeitet mit den Technologien SuperColor™ und SonicExpert® und bietet somit ein professionelles audiovisuelles Erlebnis. Er verfügt über eine beidseitig öffnende Abdeckung, 4 x HDMI-Anschlüsse (1 davon MHL) und einen intuitiven PortAll® Bereich, welcher optionale HDBaseT- Lösungen (preisgünstige Möglichkeit des Transfers von High-Definition-Audio- und Videodaten über lange Strecken), drahtlose Dongles etc. aufbewahren kann.
- Seite 2 Geschlossenes Gehäuse, staubfreie und saubere Bildqualität Das geschlossene Gehäuse verhindert das Eindringen von Staub und Feuchtigkeit in das Beleuchtungssystem und sorgt so für eine saubere Bildqualität über viele Jahre.
- Seite 3 Vertikale Linsenverstellung Das ohne Werkzeug bedienbare Auswahlrädchen steuert die Linsenverschiebungsfunktion für vertikale Anpassungen ohne Verlust optischer Qualität. Diese Funktion ermöglicht dank eine flexible Platzierung des Projektors, insbesondere bei schwierigen Installationen.
- Seite 4 1,6-facher optischer Weitwinkel-Zoom Dank seines Objektivs mit 1,6-fachem optischem Zoom bietet der Projektor flexible Aufstellungsmöglichkeiten mit einem größeren Umfang an Projektionsabständen. Mit dem Zoomobjektiv können Bilder auch um bis zu 60% größer dargestellt werden als bei einem herkömmlichen Projektor mit einem Fixfokus-Objektiv.
- Seite 5 Horizontale und vertikale (Auto- )Trapezkorrektur Die horizontale und vertikale Trapezkorrektur und die automatische vertikale Trapezkorrektur gewährleisten ein perfekt proportioniertes Bild ohne Verzerrung oder Verkrümmung. Die automatische vertikale Trapezkorrektur (und die 4-Ecken-Anpassung) verbessert zudem die Bedienbarkeit und erleichtert die Einrichtung und Bildpositionierung.
- Seite 6 4-Ecken-Anpassung, verbesserte Bildkorrekturmöglichkeiten Die horizontale und vertikale Trapezkorrektur kann nur symmetrische Verzerrungen beheben. Bei nicht symmetrisch verzerrten Bildern hilft die 4-Ecken-Anpassung.
- Seite 7 Zentrierte Linse Durch die zentrierte Linsenposition lässt sich der Projektor einfach ausrichten und noch einfacher einrichten, ohne dass die Umgebungsbedingungen angepasst werden müssen.
- Seite 8 „Flex-In“-Design für eine flexible Integration "Das „Flex-In“-Design von ViewSonic® ermöglicht eine flexible Installation für einfache Anpassungen und eine unkomplizierte Wartung. Intuitive Form Stylishes Design mit beidseitig öffnenden Abdeckung und rückseitiger Kabelabdeckung Hohe Flexibilität Unterstützt zahlreiche Konfigurationen für den vielseitigen Einsatz Einfache Installation Einfach anpassbare Bildpositionierung und Einstellungen für eine unkomplizierte Einrichtung Einfach erreichbare Abdeckung für eine unkomplizierte Wartung Das schlichte Design der Abdeckung bietet genügend Platz, um Dongles oder Lampen bequem einzusetzen oder auszutauschen, wodurch auch deckenmontierte Lösungen einfach zu handhaben sind.
-
Seite 9: Netzwerkmanagement
Netzwerkmanagement Dieser Projektor ist mit Crestron RoomView Express ausgestattet, einem einfach zu nutzenden Netzwerkmanagementsystem, mit dem die Administratoren über 250 Projektoren von einem einzigen PC aus überwachen und steuern können (Ein-/Ausschalten, Lebensdauer der Lampen etc.). - Seite 10 PortAll®: Sicherer MHL-/HDMI-Anschluss mit integriertem Micro-USB-Kabel "Das einzigartige PortAll® Merkmal von ViewSonic ist ein versteckter Bereich mit integriertem und sicherem MHL-/HDMI-Anschluss, über den Sie diskret Multimedia-Inhalte von optionalen Lösungen streamen können, z.B. HDBaseT Dongles, drahltlose Dongles, USB-Sticks etc. Zudem versorgt das integrierte Micro-USB-Kabel die HDMI Dongles ohne Stromquelle mit Energie zum Aufladen. Optionaler ViewSonic® HDBaseT Dongle (HB10B) Optionaler ViewSonic® drahtloser Presentation Gateway Dongle (WPG Serie)
- Seite 11 Optional ViewSonic® HDBaseT Dongle Die HDBaseT-Technologie ist eine kostengünstige Lösung zur Übertragung unkomprimierter ultra- HD-Audio- und Videodaten, Infrarotsteuerungen und Power-for-Dongles mit einem LAN-Kabel der Kat. 5e/6/7 über bis zu 70 Meter. Damit ist sie besser als die HDMI-Performance. Basierend auf der HDBaseT-Technologie passt das ViewSonic® HDBaseT Dongle in den PortAll® und unterstützt die stabile Übertragung über lange Strecken, selbst bei 4K-Signalen bis zu 35 Meter* mit einem LAB-Kabel der Kat .5e/6/7 als Alternative zur HDMI-Installation. *1080 P bis zu 70 m nach Kat 6 *4k/2k bis zu 35 m nach Kat 6...
- Seite 12 Kabelabdeckung für eine ordentliche Optik Die Kabelabdeckung an der Rückseite des Projektors versteckt unschöne Kabel und sichtbare Anschlüsse.
- Seite 13 4-in-1-Netzschalter Der spezielle Netzschalter enthält eine Power-Taste, eine Dongle-Betriebsanzeige, einen Infrarot- Receiver zur Projektorsteuerung und einen für externe Wiedergabegeräte. Wenn ein Dongle aus dem PortAll® Fach aktiviert wird, zeigt ein kleines blaues Lämpchen an, dass der Dongle in Betrieb ist. Zudem kann der Netzschalter Signale empfangen und das angeschlossene Wiedergabegerät fernbedienen. Leichte Erreichbarkeit der Lampen für unkompliziertes Abbauen Eine leicht zugängliche oben liegende Lampe und das, ohne Werkzeug benutzbare, Ringsystem machen die Wartung und den Ersatz der Lampe zum Kinderspiel.
- Seite 14 Netzkabelschloss Netzkabel können sich mit der Zeit leicht lösen und sich schwer wieder einstecken lassen, besonders, wenn der Projektor an der Decke montiert ist. Das Netzkabelschloss sorgt mit seinem einfachen Abnahmemechanismus für eine sichere Positionierung der Kabel und verhindert so ein versehentliches Ausstecken.
- Seite 15 4 x HDMI-Eingänge Perfekt für den Anschluss an ein beliebiges HDMI-fähiges Multimedia-Gerät: Die 4 HDMI-Anschlüsse (1 davon MHL) bieten viele Optionen für die Bereitstellung von HD-Geräten. Full HD mit 3D Blu-Ray Ready Beste Bildqualität Bietet eine native Full-HD-1080p-Auflösung von 1920 x 1080 Pixeln, um Bilder von größtmöglicher Klarheit und Schärfe zu erzeugen. Er unterstützt alle HD-Formate (1080p/1080i/720p) und 3D Blu- Ray-Player. 3D-Bilder können mit den optionalen ViewSonic PGD-350 Shutter-Brillen oder anderen kompatiblen 3D-Brillen betrachtet werden. SuperColor™: Klassenführende Farbgenauigkeit Die von ViewSonic® eigenentwickelte SuperColor™-Technologie liefert einen besseren Farbbereich als herkömmliche DLP®-Projektoren derselben Klasse. So genießen Anwender stets höchst realistische und akkurate Farben. Durch eine exklusive Farbradkonstruktion und die dynamischen...
- Seite 16 Lampensteuerungsmöglichkeiten werden Bilder dank der SuperColor™-Technologie in hellen und dunklen Umgebungen mit gleichbleibenden und naturgetreuen Farben und ohne Einbußen bei der Bildqualität projiziert. SonicExpert®-Technologie Leistungsstarker Sound Dank exklusiver bahnbrechender Neuerungen beim Lautsprecherbau (Wandler und neu geformte Kammern) stellen ViewSonic-Projektoren den kompletten Frequenzbereich von 20 Hz bis 20 kHz bereit. Die beiden 10W-Lautsprecher warten mit hochqualitativem Sound und der am besten angepassten akustischen Wiedergabekurve auf. Somit wandelt er elektrische Signale hocheffizient in kräftigen Sound.
- Seite 17 Programmierbare Fernbedienung Damit kein Wunsch eines Vortragenden unerfüllt bleibt, enthält diese Fernbedienung drahtlose Präsentationsfunktionen (Maussteuerung, Seite nach oben/unten etc.) und Schnelltasten für die wichtigsten Funktionen. Über die programmierbare Schnelltaste „MyButton“ können häufig verwendete Funktionen gestartet werden. Es können bis zu acht Projektoren am selben Installationsort oder über ein mobiles Endgerät mithilfe der kostenlosen vRemote-App (für iOS und Android) gesteuert werden.
- Seite 18 Außendesign & E/A-Anschlüsse an der Rückseite...
- Seite 19 Spezifikationen PRODUKTSPEZ IFIKATIONEN Auflösung 1920x1080 Helligkeit (ANSI 5200lm Lumen) Kontrast (max.) 5000: 1 Lampenlebensdauer 2000 Std. / 2500 Std. (Normal/Eco) Projektionsverhältnis 1,07~1,71 in Metern (Weitwinkel ~ Tele) Linsenverstellung Optischer Zoom 1.6x Digitaler Zoom 0,8 - 2,0-fach Bildschirmgröße 30" - 300" Projektionsoffset 115%~130%±5% Display-Farben 1,07 Mrd. Farben (30 Bit pro Farbe) Trapez Betriebsgeräusche 33 dB (Eco) Lautsprecher 2 x 10W Würfel ANSCHLÜSSE HDMI/MHL...
- Seite 20 HDMI-Eingang VGA-Eingang Komponenten- 2 (geteilt mit VGA-Eingang) Eingang S-Video Composite-Eingang Audio-Eingang (3,5 Audio-Eingang (RCA, Set L/R) USB Typ A 1 (nur laden) USB Typ B N. z. Mini-USB Micro-USB-Kabel 1 (nur laden) Mikrofoneingang (3,5 1 (geteilt mit Audio-Eingang 2) SD-Kartenleser N. z. AUSGÄNGE VGA-Ausgang Audio-Ausgang (3,5 STEUERUNG RS232 (9-polig) Netzwerkmanagement (LAN-Kabel) 12 V Trigger 3D VESA IR-Anschlüsse ABMESSUNGEN UND LEISTUNG Abmessungen (B x H x 496,5 mm (B) x 316,24 mm (T) x 139,8 mm (H) 19,55" x 12,45" x 5,50" Gewicht (netto) 6,3 kg (13,89 lb) Stromquelle Wechselspannung 100–240 V, 50/60 Hz Leistungsaufnahme 574W (max.) MITGELIEFERTES Z UBEHÖR...
- Seite 21 Normen Mexico Energy test/Registration, EAC, TUVS Mark(Argentina), India BIS, FCC,CE EMC,CB,,CCC, ROHS, REACH, SVHC, WEEE, ErP, Mexico NOM, cTUVus, PSB, RCM, CECP ViewSonic® Eingeschränkte Garantie ViewSonic bietet Kunden die Sicherheit einer Herstellergarantie bei beschädigten Produkten. Die Art und Dauer der zutreffenden Garantieleistung ist je nach Produkttyp, dem Land des Kaufes unterschiedlich und kann auch entsprechend den zur Kaufzeit zugestimmten Kundenanforderungen individuell variieren. Die Garantie erlischt nach Ablauf der Garantiedauer. Aktuelle Produktinformationen finden Sie auf unserer Webseite: www.viewsonic.de © 2015 ViewSonic Corporation. Alle Rechte vorbehalten. Aufgeführte Firmennamen, Warenzeichen und Markennamen gehören den jeweiligen rechteinhabenden Unternehmen. Irrtümer und technische Änderungen vorbehalten. Auswahl, Angebote und Programme sowie Produktabbildungen dienen der Illustration und können von Land zu Land variieren. Bitte beachten Sie die entsprechenden Nutzungsbedingungen.
