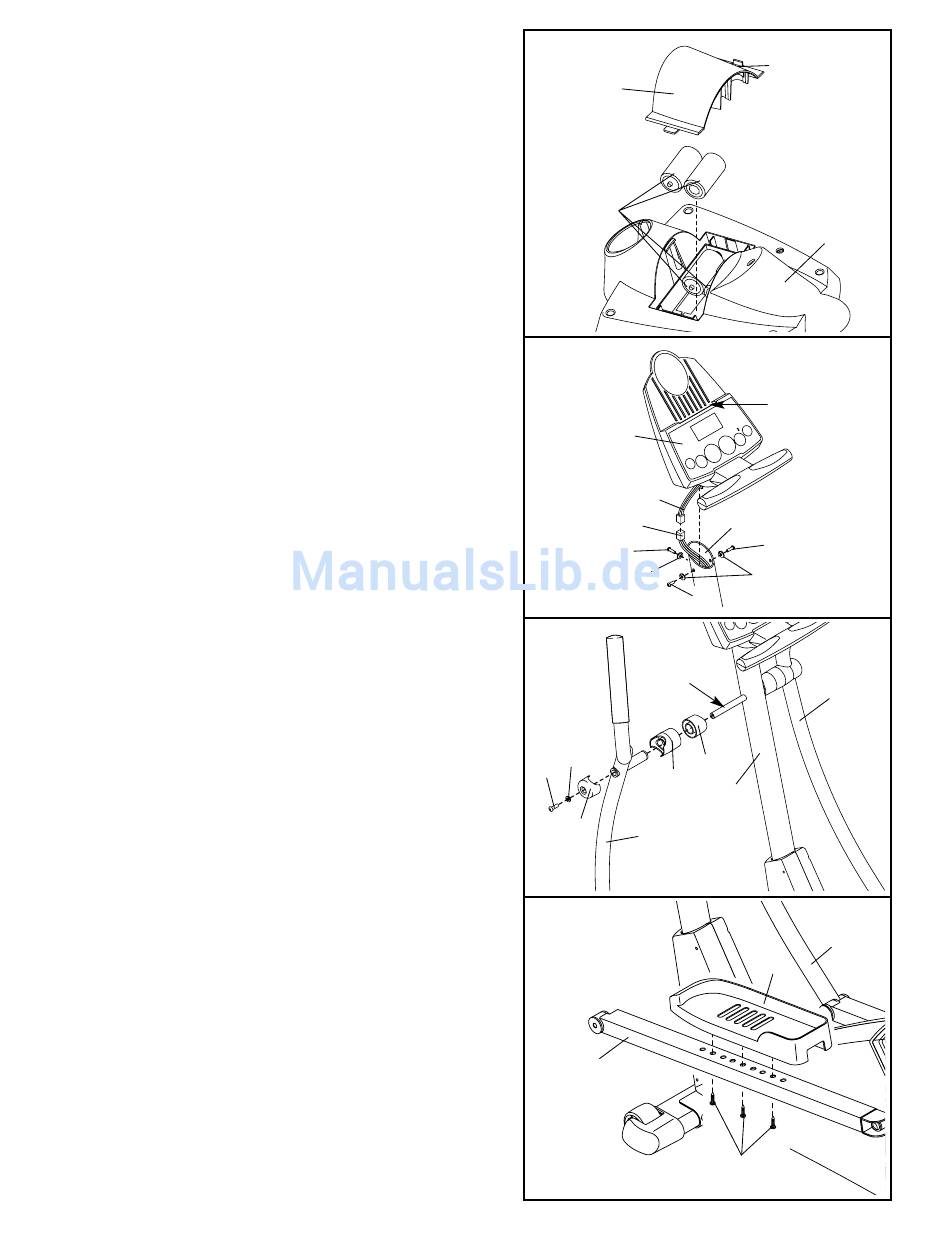

5. Der Computer (5) braucht vier "D"-Batterien (nicht in
der Packung enthalten); alkalische Batterien sind emp-
fohlen. Drücken Sie die Lasche an der Batterien-
deckung und heben die Batteriendeckung hoch. Legen
Sie zuerst vier Batterien in den Computer. Achten Sie
darauf, dass die Batterien so ausgerichtet sind wie
gezeigt und gemäß den Markierungen im
Batteriengehäuse. Schließen Sie wieder die
Batteriendeckung.
6. Während eine andere Person den Computer (5) in der
gezeigten Position hält, verbinden Sie den Drahthalter
am Computer mit dem oberen Drahthalter (82). Führen
Sie den zusätzlichen Drahthalter in den Pfosten (2)
ein.
Befestigen Sie den Computer (5) mit drei M10 x 27mm
Schrauben (71) und drei M10 gespaltenen Unterleg-
scheiben (70) am Pfosten (2). Achten Sie darauf,
dass Sie die Drahthalter nicht einklemmen.
Drüken Sie den Buchhalter in den Computer (5) ein,
so dass er fest einschnappt, wie gezeigt.
7. Schmieren Sie ein bisschen des inbegriffenen
Schmiermittels auf die linke und rechte Achse im
Pfosten (2).
Identifizieren Sie die linke Haltestange (9) (wenn nötig,
beziehen Sie sich auf die Zeichnung auf Seite 3).
Schieben Sie vorsichtig ein Pfosten-Abstandsstück (26),
ein Haltestange-Abstandsstück (25), die linke
Haltestange und eine Haltestange-Kappe (23) auf die
linke Achse am Pfosten (2), wie gezeigt. Führen Sie
eine M8 x 19mm knopfförmige Schraube (22) duch eine
M10 kleine Unterlegscheibe (53) und drehen Sie diese
in der Achse fest.
Befestigen Sie die rechte Haltestange (10) auf die glei-
che Weise.
8. Identifizieren Sie das linke Pedal (13). Befestigen Sie
das linke Pedal mit drei M4 x 19mm Flansch-
Schrauben (17) am linken Pedalarm (14), wie gezeigt.
Anmerkung: Das linke Pedal kann in jeder der drei
Positionen befestigt werden (siehe DIE PEDALE EIN-
STELLEN auf Seite 8).
Befestigen Sie das rechte Pedal (nicht gezeigt) auf die
gleiche Weise. Achten Sie darauf, dass sich beide
Pedale in der gleichen Position befinden.
